Настройка карбюратора ваз-2109 своими руками

Как настроить карбюратор 21099

Устройство не требуется промывать снаружи в том случае, если оно используется регулярно. Очищение становится необходимо, только когда внутренние механизмы сильно загрязняются и их подвижность становится от этого затруднительной. Перед тем, как приступить к настройке карбюратора или сдаче автомобиля в ремонт также стоит почистить механизм. Категорически запрещается использовать для внутренней чистки кисточки или сухие тряпки. Даже мельчайшие и невидимые глазу ворсинки могут попасть внутрь устройства и нарушить его работу. После того, как карбюратор ВАЗ 21099 будет приведен в надлежащий вид, можно приступать к его настройке.

Настройка заслонки дросселя – то первое, с чего начинается регулировка карбюратора. Она заключается в том, чтобы проверить, насколько хорошо натянут трос заслонки. Он не должен ни провисать, ни быть сильно натянутым.

Если требуется натянуть или ослабить трос, то следует выполнить регулировку привода, которая состоит из нескольких этапов:

1. Ключом 13-го размера удерживается гайка наконечника, а вторым аналогичным инструментом немного откручивается контргайка.
2. Выставляется необходимое расстояние от наконечника гайки до карбюратора. При этом педаль «газ» должна быть опущена.
3. Затягивается ранее открученная гаечным ключом контргайка.

После того, как заслонка дросселя будет приведена в необходимое состояние, можно переходить к настройке привода воздушной заслонки.

Для этого нужно:

1. Снять крышку с воздушного фильтра.
2. Проверить уровень тяги в оболочке. Делается это следующим образом: если привод отрегулирован, верно, то воздушная заслонка открывается полностью при ввинченной рукоятке привода. Если происходит не полное открытие, то его необходимо отрегулировать. Рукоятке проворачивается на 180 градусов для того, чтобы заслонка полностью распахнулась.

Следующий этап – это настройка пускового устройства. Правильно отрегулировать этот механизм можно только на снятом карбюраторе. Если сделать это проблематично, то стоит приобрести тахометр.

После того, как карбюратор будет извлечен, нужно сделать следующее:

1. Снять основание воздушного фильтра.
2. Вытянуть ручку привода воздушной заслонки, а саму заслонку открыть примерно на треть.
3. Запустить мотор, ослабить болт до 3 – 3,5 тысяч оборотов в минуту и опустить заслонку.
4. Продолжать откручивать регулировочный винт до 2,7 тысяч оборотов в минуту.
5. Когда необходимые показатели будут достигнуты, можно затянуть болт обратно и вернуть на место основание фильтра.

Также иногда требуется настроить холостой ход. Для этого следует нагреть двигатель и включить электропотребляющие устройства (фары, печку и т.д). После этого при помощи отвертки выставляются максимально возможные обороты винта качества карбюратора. На винте количества напротив, уменьшаются обычные обороты. Далее снова нужно перейти к винту качества и понизить обороты до среднего значения.

Особенности настройки карбюратора Солекс

Быстрее всего настроить карбюратор Солекс, следуя инструкции. Настройка карбюратора Солекс начинается с установки правильного уровня в поплавковых камерах:

• Запустите двигатель, через 3-4 минуты заглушите его;
• Нужно снять воздушный фильтр;
• Отсоедините топливный шланг;
• Аккуратно отверните 5 болтов, снимите крышку карбюратора Солекс;
• Замерьте расстояние от кромки корпуса до уровня топлива, оно должно быть 25,5 мм;
• При обнаружении несоответствия подогните язычок кронштейна поплавков;
• Проверьте параллельность кромок поплавков привалочной поверхности крышки;
• Отрегулируйте, производя воздействие на кронштейны поплавков.

Далее осуществляем регулировку пускового устройства. Для этого потребуется снять карбюратор. Проверьте у пускового устройства диафрагму. Для доступа к диафрагме нужно скрутить 4 болта и снять крышку. Если у диафрагмы обнаружены неисправности, ее нужно заменить. Регулировка проводится в следующей последовательности:

• Закройте воздушную заслонку, повернув рычаг;
• Утопите шток пускового устройства;
• Проведите замер зазоров, при обнаружении несоответствий с данными продолжайте далее;
• Ослабьте контргайку, проверните регулировочный винт;
• Проведите замер зазора дроссельной заслонки, он должен соответствовать данным, добейтесь соответствия с помощью регулировочного винта.

Затем нужно настроить холостой ход. Правильно настроенный холостой ход обеспечивает устойчивость работы двигателя. Настройка проводится при условии, что карбюратор и воздушный фильтр установлены, двигатель прогрет до рабочей температуры. Удобнее будет использовать в работе тахометр и газоанализатор. Итак:

• Еще до прогрева двигателя закрутите до упора винт качества, после чего ослабьте на 3-4 оборота;
• Запустите двигатель, уберите подсос, включите фары и вентилятор;
• Винтом количества установите обороты на значении 750-800;
• Далее выставьте максимальные обороты винтом качества;
• Затем установите обороты 900;
• Далее 800;
• Крутите винт качества до тех пор, пока не добьетесь неустойчивых оборотов, далее открутите его на один оборот;
• Винтом количества выставите обороты в зависимости от времени года. Для лета лучше всего 800-900, для зимы 900-1000.

Может случиться такая ситуация, что двигатель никак не отреагирует на регулировку винта количества. Это говорит о том, что жиклер холостого хода нужно поменять на меньший. Второй вариант – нужно докрутить электромагнитный клапан. Подобрать подходящий жиклер для карбюратора Солекс сложная задача. Ориентиром может стать рабочий объем двигателя. На больший объем требуется меньший жиклер.

Причиной того, что карбюратор Солекс глохнет является как раз жиклер.

Грамотная же его настройка позволит снизить расход топлива и увеличения мощности двигателя.

Заниматься заменой жиклеров карбюратора Солекс самостоятельно не рекомендуется, так же как и выполнять его ремонт. Установка неподходящего вызовет обратный результат – вырастет расход топлива, уменьшится мощность и сократится динамика.

Регулировка карбюратора ваз 2109 – самая распространенная процедура обслуживания автомобиля. Из-за сложности узла, она считается самой тонкой и чувствительной настройкой автомобиля. Самое время узнать, как выполняется регулировка карбюратора ваз 2109 и ремонт.

Перед тем, как чистить и настраивать карб, необходимо изучить данные карбюратора. Это таблица которая имеет содержание в виде технических характеристик.

Подготовка к настройке карбюратор ВАЗ 2109

Чтобы разобраться в том, как отрегулировать карбюратор на своем ВАЗ 2109, начать следует с подготовительных мероприятий. Они в себя включают:

• Подготовка помещения для регулировки, где есть постоянный доступ к свежему воздуху;
• Машина должна обязательно стоять горизонтально и максимально ровно;
• Не используйте обычные тряпки во время работы, поскольку из них лезет ворс, который может навредить автомобилю;
• Под рукой у вас всегда должна быть плоская отвертка;
• Подготовьте чистящие средства, либо бензин. Лучше всего прочищает систему сжатый воздух.

Чистка карбюратора

Выполнять регулировку карбюратор на ВАЗ 2109 своими руками нельзя до того, как вы прочистите его.

Для этого подойдет обычный бензин или сжатый воздух, моющие и чистящие средства. Отрегулируйте предварительно зажигание. Если оно раннее или позднее, тогда настройка карбюратора не даст ровным счетом ничего.

Выполняйте работы лишь после достижения двигателем рабочих температур. Для этого нужно завести машину и подержать ее на холостых. От педали газа нужно демонтировать тягу, открутить вентиляцию картера, проверить отсутствие в трубке регулятора вакуума. Если вакуум есть, значит вы сделали что-то не так. Винты качества обязательно отрегулируйте.

Пошаговая регулировка

Выполнить регулировку вы сможете своими руками, но для этого следует придерживаться четкой последовательности ваших действий.

Шаг 1. Регулировка дроссельной заслонки

1. Проверьте уровень натяжения троса. Он может быть натянут чрезмерно или слабо.
2. Ключом на 13 отрегулируйте натяжение.
3. Проверьте работу. Нажав педаль до упора, заслонка должна полностью открыться, а отпустив педаль — полностью закрытой.
4. Тем же ключом на 13 настройте положение контргайки для достижения идеального результата.

Шаг 2. Регулировка воздушной заслонки

Воздушная заслонка

1. Снимите крышку с фильтр, замените его при необходимости.
2. Проверьте его работоспособность. Утопите ручку подсоса полностью, и тогда заслонка должна быть полностью открытой и располагаться под торпедой.
3. Потяните рычаг заслонки, чтобы полностью открыть ее.
4. Вдавите рычаг до упора.
5. Извлеките трос из изоляции и прижмите болт регулировки тяги.
6. Проверьте функциональность заслонки еще раз.
7. Достигнув необходимого результата, зафиксируйте болт на рычаге и закройте крышку воздушного фильтра.

Шаг 3. Пусковое устройство

Регулировку осуществляют, снимая или не снимая карбюратор. Если вы не можете его снять, тогда воспользуйтесь тахометром. Корпус воздушного фильтра снимается, извлекается рычаг воздушной заслонки. Запускайте двигатель и следите за тем, что происходит.

Воздушная заслонка открывается плоской отверткой на треть, а ключом на 7 регулируется болт регулировки. Тахометр должен показывать 3100-3400 оборотов. Если нужный результат достигнут, заслонку можете отпустить.

Шаг 4. Регулировка холостого хода

1. Зарядите максимально полностью аккумулятор.
2. Прогрейте двигатель, чтобы он достиг своей рабочей температуры.
3. Включите фары, аудиосистему и прочее оборудование, которое потребляет электричество. Требуется добиться максимального использования заряда аккумуляторной батареи.
4. Сделайте максимальные обороты на холостом ходу.
5. Вращением винта качества снижайте обороты примерно на 50-150.

Видео

https://youtube.com/watch?v=-iYxxRFBWUo

Не забывайте, что постоянная регулировка карбюратора, его грамотная чистка и настройка позволят существенно продлить срок службы устройства, избежать сложного и дорогостоящего ремонта. Плюс ко всему, это положительно сказывается на расходе топлива, который снижается в результате подобных процедур.

Теперь вы знаете, что делать при неисправности карбюратора на вашем ВАЗ 2109, провалах при разгоне, недержании холостых оборотов и прочих неприятностей.

Разумеется, если проблема оказалась серьезной и карбюратор нуждается в ремонте, тогда лучше доверить профессионалам. Браться за подобное дело самостоятельно не рекомендуется.

 Загрузка …

Особенности и неисправности пускового устройства

С наступлением морозов многие владельцы «девяток» сталкиваются с проблемой плохого холодного запуска двигателя, и причиной неисправности часто является пусковое устройство (ПУ), которое предназначено для обогащения топливной смеси в определенной пропорции. При вытягивании троса подсоса воздушная заслонка (ВЗ) закрывается, но под действием разрежения она меняет свое положение, слегка приоткрываясь и в некоторой степени давая проходить воздуху в карбюратор. Еще положение ВЗ регулируется с помощью диафрагменного устройства, которое с заслонкой механически связано системой тяг.

Разумеется, холодный движок может не запускаться в мороз из-за слабого аккумулятора, плохого стартера, из-за самого двигателя, если он уже изношен, но также нередко виновником неполадки становится карбюраторный узел. Причины неисправности в этом случае:

• неправильно отрегулирован винт открытия воздушной заслонки на диафрагменном устройстве;
• порвана или потеряла эластичность сама диафрагма (также может быть подсос воздуха);
• плохо закреплен или неправильно установлен трос подсоса;
• отсутствует или растянута возвратная пружина;
• неверно подобрана другая пружина, которая находится внутри диафрагменного механизма.

Чтобы движок беспроблемно запускался при низких температурах, важно отрегулировать пусковой зазор (угол наклона ВЗ при запуске). Регулировку выполняем так:

• полностью вытягиваем трос подсоса;
• с помощью отвертки, нажав на тягу, принудительно приоткрываем ВЗ;
• ослабляем контргайку на диафрагменном механизме, с помощью регулировочного винта настраиваем заслонку так, чтобы она установилась в положении с заданным пусковым зазором (2,5-3 мм в зависимости от модификации КУ);
• затягиваем контргайку, винтом приоткрытия дроссельной заслонки повышаем количество оборотов;
• два раза качнув педалью газа, чтобы бензин попал в карбюратор, пробуем запустить двигатель;
• после запуска с помощью винта приоткрытия обороты убавляем, доводим их до нужной нормы (для зимнего периода – примерно 2700-3000 об/мин);
• если воздушная заслонка закрыта слишком плотно, а мотор при этом подергивается, путем регулировки на работающем движке еще раз корректируем тепловой зазор.

Добившись желаемого результата, затягиваем контргайку, делаем повторный холодный пуск, машина в этот раз заводиться должна практически сразу.

Рекомендуемый метод

Технология регулировки уровня включает в себя ряд этапов:

Демонтируем корпус воздушного фильтрующего элемента. Для этого выкручиваем крепежную гайку крышки корпуса, отщелкиваем фиксаторы, снимаем крышку, достаем фильтр и скручиваем 4 гайки, фиксирующие корпус на карбюраторе.

Приподнимаем корпус, отсоединяем резиновые патрубки. Убираем корпус в сторону.

• Ослабляем хомуты крепления топливных патрубков, подходящих к карбюратору, и отсоединяем их.
• Снимаем провод, подходящий к электромагнитному клапану холостого хода;
• Отсоединяем приводной тросик воздушной заслонки (рукоятки «подсоса»);
• Выкручиваем 5 винтов, фиксирующих карбюраторную крышку;

Демонтировав крышку, сразу определяем уровень топлива в камерах, опустив в одну из них до упора линейку или штангенциркуль (используя его глубиномер). Если замер показывает уровень 25-26 мм – он соответствует норме и настройка не требуется;

В случае, когда количество топлива в камере ниже или выше нормы, выполняем визуальный осмотр и ряд замеров на поплавках, если нужно — корректируем их положение.

Для проведения регулировочных работ кладем снятую карбюраторную крышку на ровную горизонтальную поверхность поплавками вверх.

Сначала смотрим сверху на положение элементов. Внешние боковые поверхности поплавков параллельны специальным оттискам на прокладке. Отклонения могут стать причиной касания поплавков о прилегающие элементы и поверхности, из-за чего уровень топлива не соответствует норме. При надобности регулируем положение поплавков путем подгибания их рычагов крепления.

Следующий этап – замер зазора между поплавками и прокладкой. Здесь пригодится пруток диаметром 2 мм — столько должен составлять указанный зазор.

Если он не соответствует, подгибаем язычок поплавков, которым они воздействуют на запорную иглу. После этой регулировки проверяем общую высоту поплавков, которая в норме составляет 34 мм. Если это не так, снова проверяем зазор, при надобности корректируем его и снова замеряем высоту.

Последний этап настройки — определение рабочего хода поплавков. Для этого ставим штангенциркуль возле поплавка, отмечаем расстояние от его нижнего угла до поверхности крышки, после этого рукой приподнимаем поплавок и отмечаем, где оказался нижний угол.

Нормальным считается рабочий ход в 15 мм, если он отличается – регулируем путем подгибания язычка.

Карбюратор ВАЗ 21099 – чистка и регулировка

Если внезапно вырос расход на ВАЗ 21099, упала мощность, появились выстрелы во впускной или выпускной коллектор, настало время регулировать и чистить карбюратор. Так как такая напасть может постигнуть любого владельца и, причем, далеко от цивилизации, любой должен знать карбюратор ВАЗ 21099 наизусть. Принцип его работы довольно прост, а для ремонта чаще всего нужно просто продуть жиклеры.

Преимущественно на ВАЗ 21099 устанавливается карбюратор Солекс, в некоторых случаях это может быть карбюратор ВАЗ 2107. Но пугаться не стоит, по принципу работы эти карбюраторы идентичны, просто есть некоторые нюансы в конструкции. Так, например, в карбюраторе Солекс для ВАЗ 21099 целых две поплавковой камеры. Такое устройство может создать некоторые трудности в установке уровня топлива, может понадобиться даже специальный шаблон.

Самое главное при разборке и чистке карбюратора – это чистота, поэтому чистить внутренние элементы тряпкой или даже щеткой строго не рекомендуется. Все дело в том, что в жиклер может попасть ниточка или щетинка, которая приведет к проблемам.

Если решено выкручивать жиклеры, то есть разбирать карбюратор полностью, назад их вворачивать нужно четко на их родные места. Все это потому, что номиналы жиклеров в разных камерах разные.

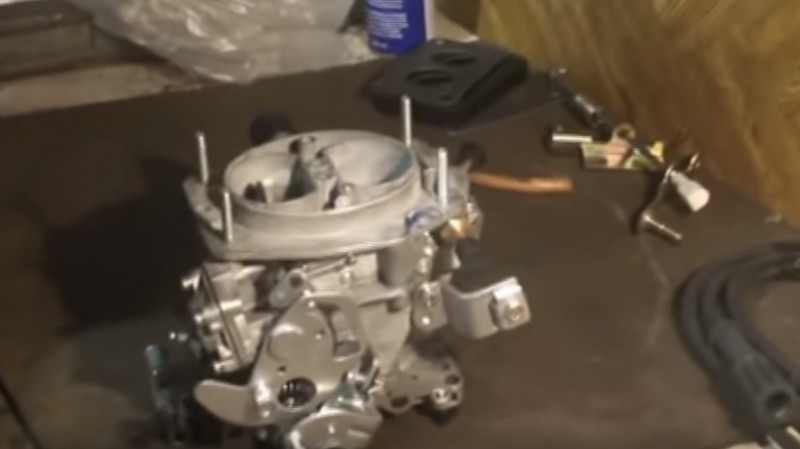

Разбираем карбюратор

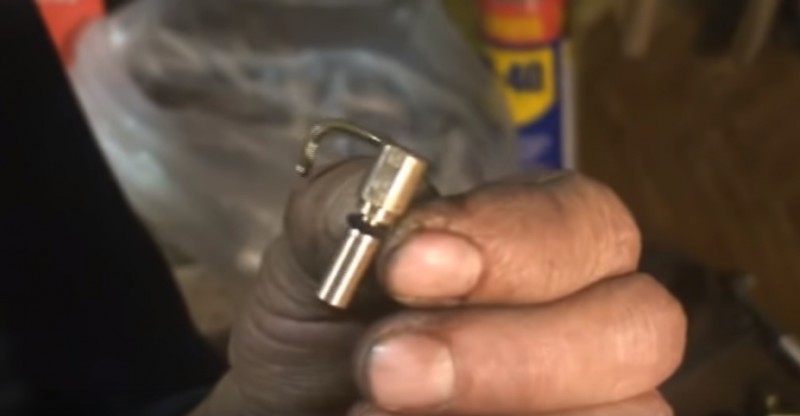

Сперва при разборке карбюратора можно вывернуть электроклапан, не рекомендуется это делать руками, так как клапану можно легко «свернуть голову». Проще всего и безопаснее сделать это ключиком. При снятии жиклер клапана нужно внимательно осмотреть, он должен быть чистым. Можно также подать на клемму клапана плюс от АКБ и положить его на голый металл авто, клапан должен щелкнуть.

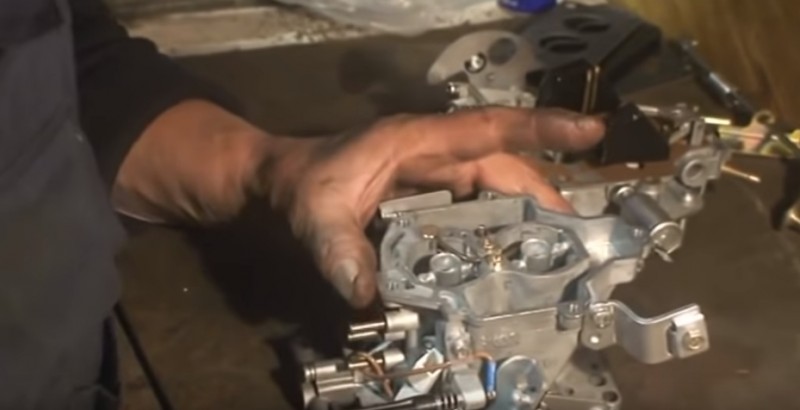

Далее можно снять верхнюю половинку карбюратора, открутив 5 болтов отверткой. Теперь станут видны топливные и воздушные жиклеры, поплавковая камера.

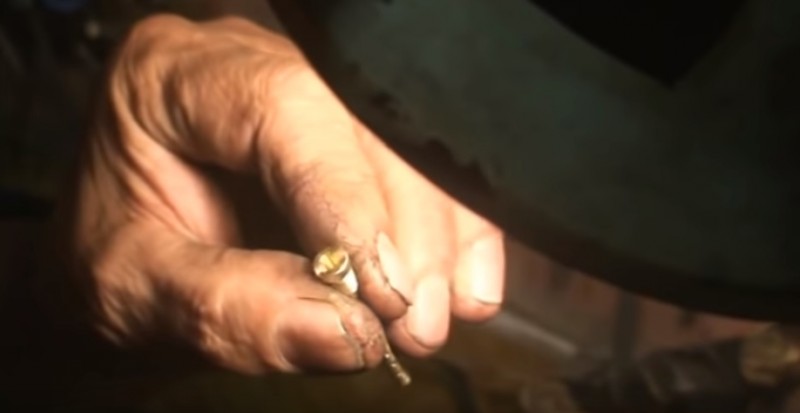

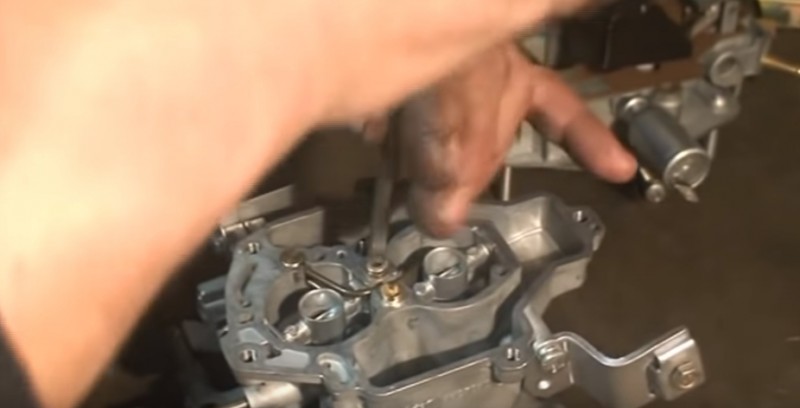

Чтобы основательно почистить карбюратор, нужно вывернуть воздушные жиклеры, они расположены сверху, и затем вынуть из топливных колодцев эмульсионные трубки. Грязь нужно искать внутри эмульсионных трубок и колодцев. Жиклеры и трубки лучше всего бросить в коробочку с бензином и промыть их таким образом. Что касается топливных колодцев, можно вывернуть топливные жиклеры и затем продуть их компрессором.

Еще заслуживает внимания ускорительный насос, чтобы его разобрать, нужно открутить 4 винтика и снять мембрану. В этом месте также любит скапливаться мусор. Носик ускорительного насоса тоже нужно снять и продуть в обратном направлении.

Настраиваем ВАЗ 21099

Собирать карбюратор спешить не стоит, так как основные настройки его работы происходят именно здесь. Самое главное, что нужно сделать – это установить правильный уровень топлива в поплавковой камере. Он устанавливается путем подгибания язычка поплавка.

Опытные карбюраторщики считают, что оптимальное значение – это 4-5 мм от поплавка до прокладки карбюратора. При таком зазоре смесь образуется как раз того качества, которое необходимо для ВАЗ 21099. Завод изготовитель же рекомендует оставлять зазор всего лишь в 2 мм, но при этом может быть перелив топлива, что увеличит расход.

После настройки уровня топлива можно собирать карбюратор, после этого останется подключить тросик управления верхней заслонкой и правильно выставить холостой ход.

Холостой ход на карбюраторах Солекс устанавливается с помощью двух винтов. Один винт контролирует качество, а другой количество. Винт качества лучше не трогать, а если его выворачивали, то его нужно завернуть до упора и затем вывернуть на 2-3 оборота.

Установив винтом количества нужное количество оборотов двигателя, винт качества начинают заворачивать, обедняя смесь. Заворачивать нужно до того момента, пока двигатель не начнет «колбасить». После этого винт качества лучше всего вывернуть на 30 градусов.

Вот, собственно, и все то, что нужно знать про карбюратор, устанавливаемый на ВАЗ 21099. Если вдруг автомобиль отказывается ехать, нужно просто проверить, не попало ли что в жиклеры, и не заклинил ли поплавок.

«Лайки» в соц. сетях:

Главная | О нас | Обратная связь

Эксплуатация и ремонт

Карбюратор ВАЗ 2109, как и все остальные детали, имеет свойство ломаться. Обычно, поломка включает в себя выход из строя, какой не будь запчасти. В таких случаях, обычно помогает ремонт.

Первым, что может сломаться, считается ускорительный насос. Его предназначение – обогащать топливную смесь, в независимости от подачи воздуха, при открытии дроссельных заслонок. Если при резком нажатии на педаль газа, автомобиль дергается, значит ему либо мало топлива, и в подаче происходят значительные провалы, либо его наоборот, слишком много, и оно переливает свечи. Так вот, во избежание данной проблемы, используется ускорительный насос. Он регулирует точное количество топлива, необходимого для нормальной работы двигателя, даже при резком нажатии на газ.

Ускорительный насос более часто забивается осадками, нежели ломается, и тогда, ремонт не нужен, а достаточно просто провести прочистку. Но, если дело не в этом, а все-таки существует поломка, то насос нужно срочно чинить, иначе эксплуатация двигателя автомобиля ВАЗ 2109 будет невозможна, а провалы педали Вам обеспечены.

Первыми симптомами того, что насос неисправен является то, что при нажатии на педаль, обороты не набираются стабильно, а плавают. Это связано с нехваткой, или наоборот переизбытком топлива. Свечи не успевают выпаливать весь бензин, и их попросту заливает, поэтому автомобиль на ходу дергается. Также, может наблюдаться провал педали при нажатии.

Ремонт при такой поломке следующий:

Вынимаем распылитель; Потрясите его. Если внутри будет характерный стук шарика, то значит распылитель рабочий, если нет, то это и будет причиной, почему случился провал педали; Насос имеет довольно тяжелый, по строению, блок с деталями. Большое количество отверстий и каналов – увеличивает шанс того, что насос забьется, и провал педали будет неминуем. Если отверстия засорились, то ремонт здесь не нужен. Достаточно просто купить жидкость для чистки карбюратора, и использовать его для продувки каналов.

Схема работы ЭПХХ

Если ВАЗ 2109 дергается при движении на холостом ходу, и имеются провалы при резком нажатии на педаль газа, то значит неисправность имеет блок управления ЭПХХ. Его ремонт, в первую очередь зависит от того, какой именно установлен блок управления. Они могут быть 4-ех и 6-ти контактными. Ремонт ЭПХХ должен проводить специалист. Если у Вас нет соответствующих знаний, просто замените деталь на новую.

Причиной того, что ВАЗ 2109 дергается при движении, или вовсе глохнет, а при нажатии на педаль газа происходят провалы, может быть не только карбюратор или блок управления ЭПХХ, а и свечи. При их длительной эксплуатации, на месте контакта появляется нагар. Из-за него, свечи не полностью выпаливают горючее в цилиндре.

Иногда, свечи заливает и на холостом ходу. Это связано с тем, что блок управления ЭПХХ подобран неправильно. Открытие клапана происходит не синхронно, и обороты двигателя плавают. При этом, наблюдаются провалы педали газа, и позднее зажигание. Для того, чтоб понять, какой ЭПХХ лучше ставить, нужно определится с выбором жиклеров карбюратора. От их диаметра зависит тип данного устройства.

Замена свечей

Вообще, перед тем, как проводить ремонт карбюратора, убедитесь в том, что обороты плавают именно из-за него. Также, что провалы педали газа, происходят по этой причине. Ведь может быть, всему виной свечи. Если их заливает, то автомобиль будет дергаться и глохнуть. Но в таком случае, причину нужно искать в топливных магистралях, насосе и подобных узлах. Но, это всяко лучше, чем проводить ремонт карбюратора, так как это работа довольно кропотливая.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Ваз 2108 карбюратор провалы при нажатии на газ

Как заменить дефлекторы ваз 2114

ВАЗ 2110 газы в расширительном бачке, основные причины, как устранить

При трогании с места слышен стук спереди ваз 2110

Выхлоп на ваз 2110 8 клапанов

Как проверить моторчик печки ВАЗ 2114-2115, причины поломки и способы устранения

Как поменять генератор на ваз 2107

Замена замка зажигания на ваз 2114, как выявить поломку, ремонт

Настройка карбюратора

Для того, чтоб двигатель не глох сразу после того, как Вы его заведете, ему потребуется настройка холостого хода. На карбюраторе «Солекс», за данную настройку отвечает винт качества топлива. Вообще, есть общепринятые нормы для настройки холостого хода, но для того, чтоб Ваш автомобиль работал правильно, нужно немного от них отклонится, и выбрать индивидуальные настройки.

Для начала, заверните винт качества плоской отверткой до упора, а потом откручивайте в обратном направлении на 4 – 5 оборотов. Далее, заводите двигатель, и проверяйте количество оборотов на тахометре. Его стрелка должна быть между 750 – 900 оборотов. Если она показывает больше или меньше, то Вам нужно подрегулировать данный винт на 1 – 1,5 оборота по, или против часовой стрелки.

Также, нужно настроить винт количества топлива. Он отвечает не только за работу двигателя на высоких оборотах, а и во время холостого хода. На карбюраторе «Солекс», нормой считают 1,5 – 2 оборота. От сюда и начинаем настройку. Также, как и винт качества, заворачиваем до упора, и отворачиваем на нужное количество оборотов. Заводим двигатель, и следим за стрелкой тахометра. Если обороты коленвала в приделах нормы, то можно отложить отвертку в сторону, а если нет, то крутите винт количества до тех пор, пока обороты не стабилизируются.

С правильным образованием смеси мы разобрались. Теперь, давайте разберемся с подачей топлива в цилиндр, при нажатии на педаль газа. Вообще, за это отвечают жиклеры карбюратора, но не стоит забывать о том, что на нормальную работу двигателя, может влиять и неправильная настройка зажигания.

Если при высоких оборотах, или при резком нажатии на педаль газа, автомобиль дергается или глохнет, то Вам необходимо снова внять верхнюю крышку карбюратора, чтоб получить доступ к поплавковой камере. Напротив отверстия для подачи бензина, располагаются четыре жиклера (жиклеры холостого хода и обычного). Их отверстия могут быть слишком маленькие, и поэтому, двигателю на хватает топлива в момент повышения оборотов.

Жиклеры на карбюратор «Солекс» подбираются в зависимости от того, на какой двигатель его устанавливают (от 1100 кубов до 1600). Например, на ВАЗ 2109, ставят жиклеры маркировкой 107,5. Если после замены жиклеров, ничего не поменялось, то причина может быть, либо в топливном насосе, либо в неисправности зажигания.

Вот и всё, регулировка карбюратора ВАЗ 2109 завершена. Также, перед тем как настраивать «Солекс», советуем заранее пересмотреть все возможные неисправности в системе зажигания, так как при их наличии, карбюратор настроить не удастся. Обороты будут пропадать, и при нажатии на педаль газа, и во время холостого хода.

Основные неисправности

Любые неисправности карбюратора 2109 отражаются на работоспособности двигателя: мотор может глохнуть при сбросе оборотов, работать с перебоями, не развивать мощность, сверх нормы расходовать бензин. Причин возникновения неполадок в этом узле достаточно много, но наиболее характерные из них, это:

• засорение жиклеров ГДС и холостого хода, как воздушных и топливных, так и в электромагнитном клапане (ЭМГ);
• разрыв (дефект) диафрагмы насоса-ускорителя;
• отказ самого ЭМГ;
• неплотное прилегание к седлу иглы запорного механизма;
• подсос воздуха через стык корпуса и крышки;
• негерметичность поплавка в поплавковой камере;
• забивание грязью (сором) распылителя ускорительного насоса;
• разрегулировка винтов ХХ.

Основные неисправности

Любые неисправности карбюратора 2109 отражаются на работоспособности двигателя: мотор может глохнуть при сбросе оборотов, работать с перебоями, не развивать мощность, сверх нормы расходовать бензин. Причин возникновения неполадок в этом узле достаточно много, но наиболее характерные из них, это:

• засорение жиклеров ГДС и холостого хода, как воздушных и топливных, так и в электромагнитном клапане (ЭМГ);
• разрыв (дефект) диафрагмы насоса-ускорителя;
• отказ самого ЭМГ;
• неплотное прилегание к седлу иглы запорного механизма;
• подсос воздуха через стык корпуса и крышки;
• негерметичность поплавка в поплавковой камере;
• забивание грязью (сором) распылителя ускорительного насоса;
• разрегулировка винтов ХХ.

Автомобиль при неисправностях начинает вести себя неестественно, опытные владельцы подмечают каждый шорох или рывок. Для того, чтобы понять, что неисправен именно карбюратор, необходимо ознакомиться с первыми симптомами повреждений.

1. Из выхлопной трубы идет черный дым, сопровождаемый “выстрелами”. Двигатель при этом заводится не с первого раза.
2. Холостые обороты ТС растут или неустойчивы.
3. Топливо расходуется в больших количествах.
4. Приемистость моторного механизма заметно снижается.

У подобных симптомов поведения авто есть причины, которые кроются в повреждениях определенных частей КУ:

• Забились примесями жиклеры;
• Перестал работать электромагнитный клапан;
• Диафрагма насоса-ускорителя порвалась и пришла в негодность;
• Попадают воздушные массы в корпус;
• Распылитель ускорительного насоса забился грязными примесями;
• Винтовые болты холостого хода расстроены.

Исправная деятельность элементов зависит от уровня топлива бензина в камере и оборотов двигателя на ХХ. Именно они нуждаются в настройке во время ремонта автомобиля.

Регулировка карбюратора «Солекс» ВАЗ 2109

Настройка карбюратора «Солекс» — работа легкая и не требует специального оборудования. Но на заводах эту работу проводят с помощью специального шаблона, который делает работу проще и быстрее. Дома вы можете обойтись без заводского оборудования.

Для регулировки карбюратора ВАЗ-2109 своими руками понадобится:

• 2 вида отверток;
• Линейка;
• Проволока с диаметром 2 мм.

С такими инструментами вы быстро выполните данную работу.

Рекомендуемый метод

Последовательность регулировочных работ:

1. Убирается внешняя основа воздушного фильтра. Для этой работы нужно выкрутить гайку на самой основе, после отщелкнуть фиксаторы и снять основу. Также берем фильтр и выкручиваем его.
2. Если приподнять этот корпус, то можно отсоединить резиновые патрубки и убрать корпус.
3. Расслабив хомуты крепления топливных патрубков, можно их отсоединить.
4. Снять провод, который подходит к электромагнитному клапану холостого хода;
5. Отсоединить трос воздушной заслонки;
6. Открутить винты, которые держат крышку карбюратора;
7. После снятия крышки, в тот же момент проверяем уровень топлива в камерах. Сделать это можно замерев линейкой в одной из камер. Норма должна быть 25-26 мм., если у вас так же то настройка не понадобится.

Ситуация, в которой объем топлива в камере низкий или наоборот высокий относительно нормы, требует осмотра и замеров на поплавках. При необходимости изменяем их положение.

Перед началом работы карбюраторную крышку следует положить на ровную поверхность.

Изначально следует глянуть на элементы. Боковая часть поплавков параллельна оттискам на самой прокладке. Если это не так, значит поплавки возможно касаются о прилегающие поверхности, из-за этого и не находится топливо на уровне нормы. По необходимости следует изменить положение через сгибание рычага крепления. После этого направляемся замерять зазор между прокладкой и поплавком. Для этого понадобится пруток, с размером 2 мм, так как именно столько должен составлять зазор.

Если зазор не равняется 2мм, значит делаем корректировку на язычке поплавков. Если сделаны предыдущие этапы, значит переходим на проверку высоты поплавков. Она должна равняться 34мм. В случае, если высота не соответствует норме, возвращаемся на измерение зазора и снова меняем положение, после этого смотрим снова на высоту.

Крайний шаг работы – это проверка работы самих поплавков. Нам понадобится сделать замеры, отметить отрезок от нижнего угла до крышки, следом слегка поднимаем рукой поплавок и фиксируем в каком месте находится нижний угол.

Норма рабочего хода поплавка равняется 15 мм. Если есть отличия, значит меняем положение через изгиб язычка.

Альтернативный способ

В настоящее время есть еще один способ проверки правильной расстановки поплавков, в которым измерения не нужны. Когда крышка карбюратора лежит на ровной поверхности, можно взглянуть на штамповки, которые находятся сбоку. Если правильная расстановка поплавков, то штамповка в виде полос, должны быть параллельны крышке.

Потом рассмотрите дно самих поплавков, правильным расположением является параллельным поверхности крышки.

Как обычно, при несоответствии регулируем через подгибание язычка. Далее можно приступать к сборке карбюратора.
