Реле стеклоочистителя на автомобиле ваз-2107

Совокупные схемы электроснабжения ВАЗ 2104

Все потребляющие электричество системы ВАЗ 2104 коммутируются по однопроводной линии. Источниками электроэнергии являются аккумулятор и генератор. Положительный контакт этих источников связан с электрическими приборами, а отрицательный идёт на кузов (массу).

Электрооборудование ВАЗ 2104 делится на три вида:

• рабочее оборудование (аккумулятор, генератор, зажигание, стартер);
• вспомогательное эксплуатационное оборудование;
• светозвуковая сигнализация.

При выключенном двигателе всё электрооборудование, в том числе и стартер, питается от аккумулятора. После запуска стартером двигателя источником электроэнергии становится генератор. При этом он восстанавливает заряд аккумулятора. Системой зажигания создаётся искровой разряд для воспламенения поступающей в двигатель топливновоздушной смеси. В функции светозвуковой сигнализации входит внешнее освещение, подсветка салона, включение габаритов, подача звукового сигнала. Коммутация электрических цепей происходит через замок зажигания, состоящий из электрического контактного узла и механического противоугонного устройства.

На ВАЗ 2104 используется аккумулятор 6СТ-55П или аналогичный. В качестве источника переменного тока используется синхронный генератор 37.3701 (или Г-222). Это трёхфазный генератор с электромагнитным возбуждением и встроенным выпрямительным блоком на кремниевых диодах. Снимаемое с этих диодов напряжение питает обмотку ротора и подаётся на контрольную лам­пу заряда аккумулятора. На автомобилях с генератором 2105–3701010 эта лампа не задействована, а уровень заряда аккумулятора контролируется вольтметром. Генератор крепится на кронштейнах в правой (по ходу движения) передней части моторного отсека. Ротор генератора приводится в движение шкивом коленчатого вала. Стартер 35.3708 прикреплён к картеру сцепления с правой стороны двигателя, ограждён теплоизоляционным щитком от трубы выхлопной системы и включается электромагнитным реле дистанционного управления.

На ВАЗ 2104 используется контактная, а в автомобилях, произведённых после 1987 года, бесконтактная система зажигания. Контактная система содержит следующие элементы:

• распределитель-прерыватель, предназначенный для размыкания цепи катушки зажигания с током низкого напря­жения и распределения импульсов высокого напряжения по свечам зажигания;
• катушка зажигания, основной функцией которой является преобразования тока низкого напряжения в ток высокого напряжения;
• свечи зажигания;
• высоковольтные провода;
• выключатель зажига­ния.

Бесконтактная система состоит из:

• датчика-распределителя, подающего управляющие импульсы низкого напряжения на коммутатор и распределяющего импульсы высокого напряжения по све­чам зажигания;
• коммутатора, предназначенного для прерывания тока в цепи низкого напряжения катушки зажигания в соответствии с сигналами датчика-распределителя;
• катушки зажигания;
• свечей зажигания;
• высоковольтных проводов.

Ток постоянно подаётся в электрические контуры:

• звуковых сигналов;
• стоп-сигналов;
• прикуривателя;
• освещения салона;
• розетки переносной лампы;
• аварийной световой сигнализации.

Для коммутации и защиты электроприборов от перепадов напряжения в специальной нише подкапотного пространства имеется монтажный блок с предохранителями и реле, назначение которых схематично указано на крышке блока. Штатный блок можно снять, заменить плату или восстановить её токопроводящие дорожки.

На приборной панели ВАЗ 2104 расположены клавиши включения:

• внешних осветительных приборов;
• противотуманных фар;
• обогрева заднего стекла;
• отопления салона.

Кнопка световой сигнализации находится на защитном кожухе вала рулевой колонки, а под колонкой расположены переключатели ближнего и дальнего света, поворотников, дворников и омывателя лобового стекла.

Схема электрооборудования ВАЗ 21043 и 21041i (инжектор)

Модели ВАЗ 21043 и 21041i (иногда некорректно обозначается как 21047) имеют идентичные схемы электропитания. Всё электрооборудование этих автомобилей аналогично оборудованию ВАЗ 2107.

Экспортный вариант ВАЗ 2104 и ВАЗ 21043 дополнительно включают очиститель и обогрев заднего стекла. С 1994 года такая схема стала стандартом для всех выпускаемых четвёрок. После появления инжекторных моделей схема была несколько изменена. Это было также обусловлено появлением пятиступенчатой коробки передач, электрооборудования и салона от ВАЗ 2107, а также управляющих работой двигателя электронных узлов.

Осуществляем ремонт устройства

В ВАЗ-2107 переключатели находятся под рулем автомобиля. При подозрении на неисправность первым делом необходимо выяснить причину, по которой не работает та или иная функция.

Ремонтируем переключатель

Снимаем подрулевой переключатель на семерке. Сняв первое кольцо, затем рычаг фар, стопов и дворников мы добираемся до механизма при помощи которого автоматически отключаются повороты. Вынимаем его и здесь кроется причина всех бед: между язычками находится пружинка, которая обламывается и не разводит язычки в разные стороны. Необходимо провести замену пружины, можно использовать обычную пружинку из шариковой ручки. Далее начинаем сбор всех колец и рычагов в обратной последовательности. После окончания работы проверяем как работают рычаги и механизм отщелкивания поворотов. Для этого соединяем колодки и накладываем клеммы на аккумулятор, если все функции работают, то мы справились с ремонтом.

Также причина неисправности переключателя поворотов может быть в загрязнении или окислении контактов. Очистить грязные или окислившиеся контакты можно, для этого необходимо немного отогнуть «просевшие» пружинки и остальные доступные детали. Как правило, после проведения таких очистительных манипуляций удается восстановить работоспособность переключателя.

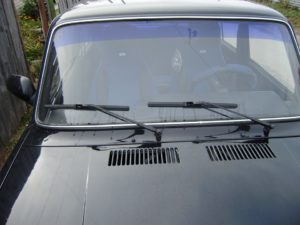

Дворники ВАЗ 2107

Эксплуатация автомобиля происходит в разных климатических и дорожных условиях. Для безопасного и комфортного передвижения водитель должен иметь хорошую видимость дорожной обстановки, т. е. лобовое стекло всегда должно находиться в чистоте. Стеклоочистители (дворники) лобового стекла обеспечивают его механическую очистку от загрязнений и осадков, улучшая видимость и повышая уровень безопасности. Возможные неполадки этого механизма и способы их устранения рассмотрим более детально.

Принцип работы

Работа дворников довольно проста и состоит из следующей последовательности действий:

1. Водитель выбирает необходимый режим работы стеклоочистителей подрулевым переключателем.
2. Посредством моторчика весь механизм очистки ветрового стекла приводится в действие.
3. Дворники движутся по стеклу влево и вправо с выбранной скоростью, очищая поверхность.
4. Когда в работе механизма больше нет необходимости, подрулевой переключатель возвращается в исходное положение.

Схема включения дворников и омывателя ветрового стекла ВАЗ 2107: 1 — термобиметаллический предохранитель; 2 — моторедуктор очистителя ветрового стекла; 3 — электродвигатель омывателя ветрового стекла; 4 — монтажный блок; 5 — выключатель омывателя в трёхрычажном переключателе; 6 — переключатель очистителя в трёхрычажном переключателе; 7 — реле очистителя ветрового стекла; 8 — выключатель зажигания;

Составляющие

Стеклоочиститель ветрового стекла состоит из таких основных элементов:

• механизм рычагов (трапеция);
• электромотор;
• реле;
• щётки.

Трапеция

Одним из немаловажных элементов в механизме стеклоочистителя является трапеция. Практически на всех автомобилях эта деталь одинакова, а разница заключается лишь в способах крепления, размерах и форме элементов. Функционирование трапеции состоит в передаче вращательного движения от электродвигателя к дворникам, а также в обеспечении синхронного движения последних для качественной очистки стекла. Трапеция состоит из тяг, корпуса и шарнира.

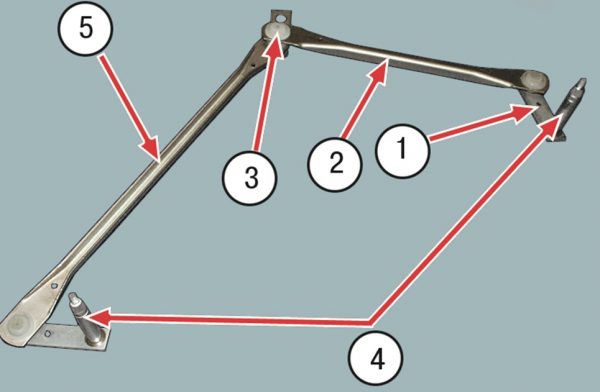

Конструкция трапеции: 1 — кривошип; 2 — короткая тяга; 3 — шарнир тяг; 4 — валики механизма стеклоочистителя; 5 — длинная тяга

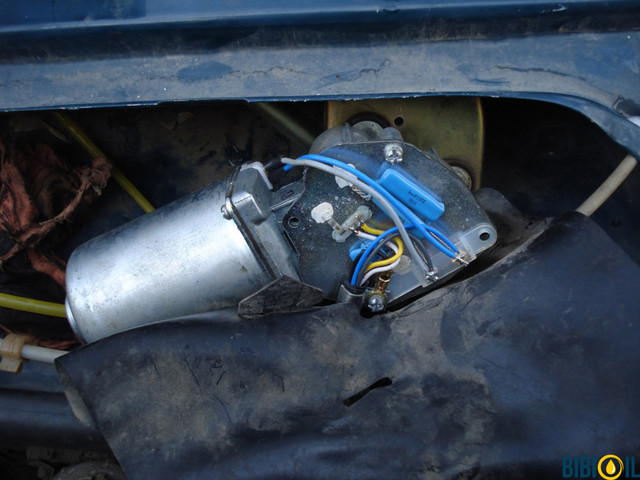

Моторчик

Электродвигатель стеклоочистителей ВАЗовской «семёрке» выполнен единым узлом с редуктором и является одним из основных звеньев рассматриваемого механизма. Моторчик состоит из статора с постоянными магнитами и якоря с удлинённым валом, на конце которого нарезан винт. Назначение этого узла — обеспечивать движение щёток по ветровому стеклу. Устройство считается надёжным и выходит из строя очень редко.

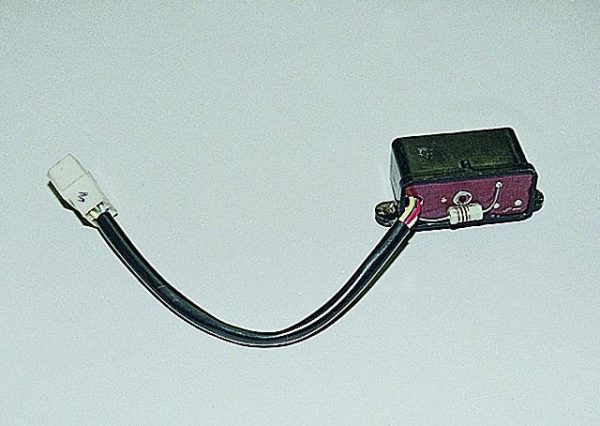

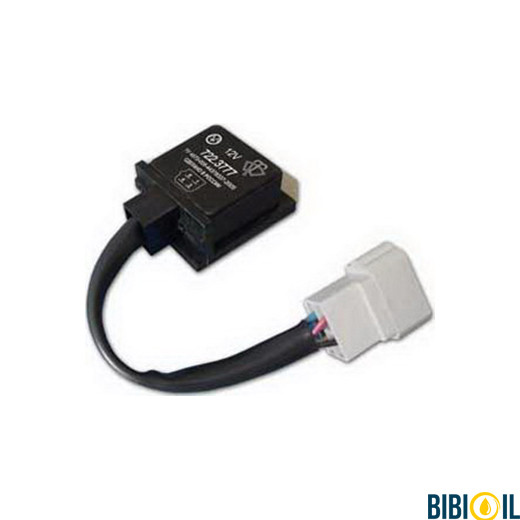

Реле дворников

На классических «Жигулях» очиститель лобового стекла имеет два режима работы — быстрый и прерывистый с интервалом 4–6 секунд. Именно для обеспечения прерывистой работы предназначено реле-прерыватель РС 514. Включение дворников с задержкой используется во время мелкого дождя, когда слишком частая работа стеклоочистителей не требуется, а при полностью выключенном механизме стекло постепенно покрывается мелкими каплями осадков и нуждается в очистке. В общую проводку изделие подключается посредством четырёхконтактного разъёма. На ВАЗ 2107 реле-прерыватель расположено с водительской стороны на левой боковине под пластиковой обшивкой.

Реле дворников обеспечивает прерывистый режим работы механизма

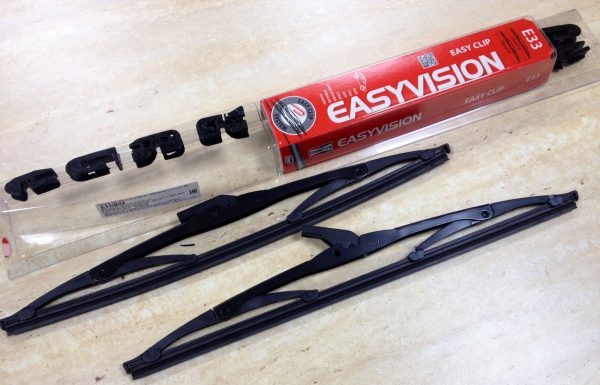

Щётки

Практически на всех легковых автомобилях используется две щётки стеклоочистителей ветрового стекла. На «семёрке» с завода устанавливаются элементы длиной 33 см. Поставить можно и более длинные щётки, но на электромотор будет возлагаться большая нагрузка, что приведёт не только к более медленной работе механизма, но и к возможному выходу моторчика из строя.

На ВАЗ 2107 с завода устанавливаются щётки длиной 33 см

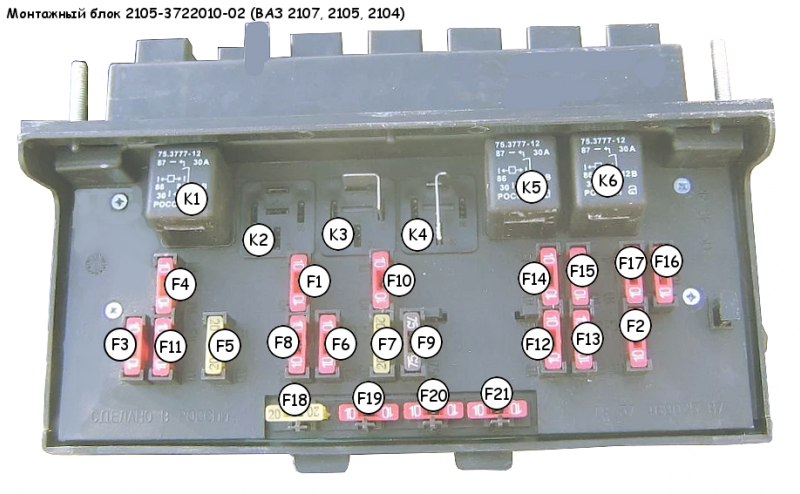

Предохранители и реле монтажного блока ВАЗ 2107 (2105, 2104)

Предохранители монтажного блока ВАЗ 2107 (2104, 2105)

Маркировка предохранителей, их цвет и защищаемые ими электрические цепи.

F1 (10А), красный — свет заднего хода (в задних фонарях), электродвигатель отопителя, контрольная лампа-сигнализатор и обмотка реле обогрева заднего стекла.

F2 (10А), красный — электродвигатель очистителя и омывателя ветрового стекла («дворников»), электродвигатель очистителя и омывателя фар, реле очистителя ветрового стекла, реле очистителя и омывателя фар.

F3 (10А), красный — резервный.

F4 (10А), красный — резервный.

F5 (20А), желтый — элемент обогрева заднего стекла и реле обогрева (контакты).

F6 (10А), красный — прикуриватель, штепсельная розетка для переносной лампы, часы.

F7 (20А), желтый — звуковые сигналы («гудок»), реле сигналов, электродвигатель вентилятора охлаждения генератора и его реле (контакты).

F8 (10А), красный — выключатель аварийной сигнализации с контрольной лампой, реле прерыватель указателей поворота и аварийной сигнализации, контрольная лампа указателей поворота в режиме аварийной сигнализации, указатели поворота в режиме аварийной сигнализации.

F9 (7,5А), коричневый — лампы задних противотуманных фонарей и их сигнализатор.

F10 (10А), красный — указатели поворота в режиме указателей поворота, тахометр, вольтметр, реле прерыватель и сигнализатор указателей поворота, система управления электропневмоклапаном карбюратора, указатель и сигнализатор резерва топлива, указатель температуры охлаждающей жидкости, контрольная лампа включения стояночного тормоза. контрольная лампа аварийного состояния рабочей тормозной системы, контрольная лампа заряда АКБ, контрольная лампа закрытия воздушной заслонки карбюратора, реле электровентилятора радиатора (обмотка), термовыключатель электровентилятора (датчик), обмотка возбуждения генератора.

F11 (10А), красный — контрольная лампа непристегнутого ремня безопасности водителя.

F12 (10А), красный — лампа дальнего света (правая фара), реле стеклоочистителей и омывателей фар (обмотка).

F13 (10А), красный — лампа дальнего света фар (левая фара), контрольная лампа включения дальнего света.

F14 (10А), красный — лампа габарита в левой блок-фаре, лампа габарита в правом заднем фонаре, лампы фонарей освещения номерного знака, подкапотная лампа, контрольная лампа включения наружного освещения.

F15 (10А), красный — лампа габарита в правой блок-фаре, лампа габарита в левом заднем фонаре, лампы освещения прикуривателя, приборов, вещевого ящика, часов.

F16 (10А), красный — ближний свет фар в правой блок-фаре, реле стеклоочистителей и омывателей фар (обмотка).

F17 (10А), красный — ближний свет фар в левой блок-фаре.

F18 (20А), желтый — запасной.

F19 (10А), красный — запасной.

F20 (10А), красный — запасной.

F21 (10А), красный — запасной.

В других модификациях монтажного блока ВАЗ 2107 некоторые предохранители в 10А могут быть заменены на 7,5А (например F17) или на 20А (например F15). Но это не существенно.

Реле монтажного блока автомобиля ВАЗ 2107 (2104, 2105)

К1 — реле включения обогрева заднего стекла.

К2 — реле очистителя и омывателя фар (в данной комплектации отсутствует).

К3 — реле включения звукового сигнала (в данной комплектации вместо реле установлена перемычка).

К4 — реле включения электродвигателя вентилятора радиатора(в данной комплектации вместо реле установлена перемычка).

К5 — реле включения дальнего света фар.

К6 — реле включения ближнего света фар.

Примечания и дополнения

Номера предохранителе и и пиктограммы обозначения реле нанесены на внутренней поверхности крышки монтажного блока.

В монтажном блоке предохранителей и реле старого образца 15.3722 (с пальчиковыми предохранителями) обозначение и назначение предохранителей и реле идентично 2105-3722010-02.

Иные монтажные блоки модификации 2105 (2105-3722010, 2105-3722010-08 и пр.) различаются наличием или отсутствием некоторых реле и перемычек.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Дворники на фары

Некоторые владельцы «семёрок» для удобства пользования головным светом устанавливают дворники на фары. С помощью этих элементов отпадает необходимость постоянной очистки оптики от грязи вручную, что особенно актуально в дождливую погоду. Для внедрения механизма потребуется следующий перечень:

• двигатели фароочистителей 2 шт. (левый и правый);
• две переходные планки;
• поводки щёток;
• щётки;
• бачок омывателя с двумя насосами;
• пятиконтактное реле;
• проводка с колодками;
• электроклапан от «восьмёрки»;
• тройник и трубка омывателя около 2 м.

Что касается самих щёток, то их можно установить как от ВАЗ 2107, так и от ВАЗ 2105.

Основными элементами для оснащения фар дворниками являются моторчики, поводки, щётки, бачок с насосами, электроклапан, реле и проводка

Установка

Последовательность действий по монтажу фароочистителей такова:

1. Отворачиваем крепёж и снимаем решётку радиатора. Демонтируем радиаторную решётку, отвернув соответствующий крепёж
2. Вставляем моторчики в родные пазы. Моторчики устанавливаем в родные пазы
3. Закрепляем электродвигатели с наружной стороны при помощи гайки на 14. Чтобы вал не закисал, снимаем резиновый колпачок, набиваем под него смазку Литол-24 и ставим на место. Крепятся моторчики гайками на 14
4. Монтируем на вал поводки со щётками. Поводки крепятся на вал электродвигателей
5. Протягиваем под капот трубки омывателя и ставим на место радиаторную решётку. Трубки от щёток протягиваем под капот
6. Вместо штатного бачка омывателя ставим бачок с двумя моторчиками. На один подводится трубка, идущая к лобовому стеклу, к другому подключается трубка от фар через тройник и клапан. Плюс на клапан подаётся от питания насоса. Штатный бачок заменяем новым с двумя насосами
7. Подключаем провода согласно схеме. Омыватель фар подключаем в соответствии со схемой
8. Реле устанавливаем на штатное место в монтажном блоке. Реле очистителей и омывателей фар устанавливаем в монтажный блок в соответствующий разъём

Поскольку по описанной выше инструкции омыватель фар работает одновременно с омывателем ветрового стекла, в весенний и осенний периоды жидкость из бачка в дневное время расходуется довольно быстро, что многих автовладельцев не устраивает. Для более рационального использования жидкости на омыватель фар следует установить отдельную кнопку.

Для этого выполняем следующие действия:

1. Извлекаем провода с Ш3 | 2 в салоне и ставим в пустую колодку Ш2 | 8 согласно схеме. Для отдельного управления омывателем и очистителем фар необходимо внести некоторые изменения в электрическую схему
2. Вынимаем провода с Ш7 | 8 в салоне и ставим в пустую колодку Ш8 | 7.
3. В свободный разъём колодки Ш3 | 2 заводим минус через любую кнопку, которую устанавливаем в удобном для водителя месте. Кнопку управления омывателями и очистителями фар можно расположить в любом удобном месте в салоне

Механизм дворников «семёрки» периодически нуждается в обслуживании, поскольку работа элементов связана с постоянным трением. При возникновении неполадок, определить и устранить их можно своими руками, при этом не понадобятся специальные инструменты и большой опыт в ремонте автомобилей.

Владельцам ВАЗ-2107 предстоит переоборудовать и модернизировать автомобиль на собственный лад, если, конечно, есть желание усовершенствовать «железку» до возможного идеала. Это касается и дворников, которые показывают медленную цикличность движения.

Стеклоочиститель создан для тщательной чистки поверхности лобового стекла, поэтому если он работает неэффективно, заедает и тормозит, дорога впереди в дождь или метель становится трудно просматриваемой.

Функции дворников основаны на поступлении соответствующего питания и бесперебойной работе регулятора. Последняя деталь незаменима в конструкции дворников, поэтому каждому водителю ВАЗ-2107 желательно знать, где находится реле, чтобы устранить неполадки в нем можно было в любое удобное время.

Работают дворники на лобовом стекле благодаря электромотору, который подает напряжение 12В. Однако это слишком большая мощность, предполагающая весомую величину постоянного тока. Именно для снижения показателя постоянного тока в электроцепи устанавливают реле формата РС-514, регламентирующее периодичность движения дворников. Машина ВАЗ-2107 оснащена 2 вариантами движения стеклоочистителей – один возможен без перерыва, другой насчитывает паузу в 4 секунды.

Блок предохранителей ВАЗ 2107 инжектор и карбюратор

Эксплуатируя ВАЗовскую «семёрку» владельцы иногда сталкиваются с ситуацией, когда перегорает тот или иной предохранитель. В этом случае каждый автолюбитель должен знать и ориентироваться, где установлен блок предохранителей (БП) и какую электрическую цепь тот или иной элемент защищает.

Где расположен

Блок предохранителей на ВАЗ 2107 независимо от системы питания двигателя размещается под капотом с правой стороны напротив пассажирского сиденья. Узел имеет два варианта исполнения — старый и новый, поэтому чтобы прояснить ситуацию, на каждом из них стоит остановиться более детально.

Старый вариант блока

Старый монтажный блок состоит из 17 защитных элементов и 6 реле электромагнитного типа. Количество коммутирующих элементов может отличаться в зависимости от комплектации авто. Плавкие вставки расположены в один ряд, выполнены в форме цилиндра, держатся при помощи подпружиненных контактов. При таком способе соединения надёжность контактов довольно низкая, поскольку в момент прохождения токов большой величины через предохраняющий элемент происходит не только его нагрев, но и самих пружинных контактов. Последние со временем деформируются, что приводит к необходимости извлечения предохранителей и зачистке окислившихся контактов.

Монтажный блок выполнен в виде двух печатных плат, которые установлены друг над другом и соединены посредством перемычек. Конструкция далека от совершенства, поскольку её ремонт довольно затруднителен. Обусловлено это тем, что разъединить платы не каждому под силу, а это может потребоваться в случае перегорания дорожек. Как правило, дорожка на плате перегорает вследствие установки предохранителя большего номинала, чем необходимо.

Подключение блока предохранителей к электросети автомобиля осуществляется через разъёмы. Чтобы не допустить ошибок при подсоединении, колодки выполнены разных цветов.

Задняя часть монтажного блока выступает в бардачок, где подходит разъем заднего жгута проводов и щитка приборов. Низ БП расположен под капотом и также имеет разъёмы разного цвета. Корпус блока выполнен из пластика. Крышка узла прозрачная с нанесёнными обозначениями мест расположения коммутирующих приборов и плавких вставок.

Таблица: какой предохранитель за что отвечает

Номер предохранителя (номинальный ток)*	Назначение предохранителей ВАЗ 2107
F1 (8А/10А)	Задние фонари (свет заднего хода). Предохранитель заднего хода. Электродвигатель отопителя. Предохранитель печки. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ-21047).
F2 (8/10А)	Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты). Предохранитель дворников ВАЗ 2107.
F3/4 (8А/10А)	Резервные.
F5 (16А/20А)	Нагревательный элемент обогрева заднего стекла и его реле (контакты).
F6 (8А/10А)	Предохранитель прикуривателя ВАЗ 2107. Штепсельная розетка для переносной лампы.
F7 (16А/20А)	Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора. Предохранитель вентилятора ВАЗ 2107.
F8 (8А/10А)	Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации).
F9 (8А/10А)	Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей).
F10 (8А/10А)	Комбинация приборов. Предохранитель панели приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза.
F11 (8А/10А)	Лампы сигнала торможения. Плафоны внутреннего освещения кузова. Предохранитель стоп-сигнала.
F12 (8А/10А)	Дальний свет (правая фара). Обмотка включения реле очистителей фар.
F13 (8А/10А)	Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар.
F14 (8А/10А)	Габаритный свет (левая фара и правый задний фонарь). Лампа сигнализатора включения габаритного света. Фонари освещения номерного знака. Подкапотная лампа.
F15 (8А/10А)	Габаритный свет (правая фара и левый задний фонарь). Лампа освещения приборов. Лампа освещения прикуривателя. Лампа освещения вещевого ящика.
F16 (8А/10А)	Ближний свет (правая фара). Обмотка включения реле очистителя фар.
F17 (8А/10А)	Ближний свет (левая фара).
* В знаменателе для предохранителей ножевого типа

Тюнинг дворников на автомобиле ВАЗ-2107

Довольно часто выходит из строя и такая деталь, как трапеция дворников, которая не подлежит ремонту и может потребовать частой замены. Решить проблему вам поможет небольшое улучшение – установка вместо стандартного стеклоочистителя бескаркасное устройство, обладающее целым рядом преимуществ:

• эффектный внешний вид, возможность внести кардинальные изменения в дизайнерское оформление своего авто;
• отсутствие каких-либо шарнирных соединений, из-за которых на корпусе штатных дворников часто скапливается грязь, снег и лишняя влага, приводящая к самым негативным последствиям;
• гораздо лучшее сцепление со стеклом, что позволяет повысить качество его очистки.

Как ремонт, так и замену дворников можно выполнить самостоятельно, если у вас имеется соответствующий опыт, а также инструмент, позволяющий демонтировать те или иные компоненты стеклоочистителя.

Неисправности дворников ВАЗ 2107

Замена сгоревшего моторчика

В зимнее время года при минусовой температуре часто дворники прилипают к лобовому стеклу. На моторчик дворников идет большая нагрузка, и он сгорает, если не успевает сработать биметаллический или сгореть плавкий предохранитель.

Расположение предохранителя очистителя и омывателя стекла в монтажном блоке

В таких случаях необходимо заменить моторчик. Для этого нужно снять все детали в определенном порядке:

• Открутить гайки крепления;
• отогнуть рычаг, снять его с посадочного места;
• ключом на 22 открутить крепления трапеции с двух сторон;
• снять пластиковые вставки;
• снять уплотнительную резинку капота;
• убрать питание от моторчика стеклоочистителя;
• вынуть его с приводом из отверстия в кузове;
• защитный чехол отогнуть, открутить гайки крепления;
• надавить на выступы шлицов с обратной стороны, на которые садятся рычаги дворников, чтобы они провалились внутрь, пошевелить в разные стороны, трапеция с моторчиком извлечется.

Прочитайте, может пригодится: Бампера ВАЗ 2107 легко снимаются и устанавливаются

Видеоинструкция по замене трапеции дворников

После разъединения деталей механизма можно ремонтировать шестерню или ставить новый моторчик. Но электродвигатель нужно осмотреть, даже если он в рабочем состоянии. Он представляет собой обычный электродвигатель постоянного тока вращение которого, через червячный редуктор, подводится к трапеции.

Разбирать и ремонтировать электродвигатель следует только если Вы уверены в своих навыках выполнения слесарных работ!

По коллектору пройтись тряпочкой, смоченной в растворителе. При большом износе нужно менять якорь или мотор. Дефекты на шестерне обяжут ее заменить. Сборка происходит в обратной последовательности. Поэтому, прежде, чем устанавливать сменный электродвигатель, нужно очистить трапецию от загрязнения, смазать трущиеся элементы, двигатель и редуктор.

Неполадки трапеции

Трапеция передает вращательные движения от электродвигателя к дворникам и обеспечивает возвратно-поступательное движение дворников во время очистки стекол. Перебои в работе дворников возникают из-за проблем с трапецией, окисленные втулки и коррозия на осях приводят к заеданиям и медленной работе механизма. Снимать трапецию можно плоской отверткой. Чтобы при установке трапеции выставить правильное положение необходимо:

• установить моторчик в начальное положение;
• параллельно друг другу расположить кривошип и короткую тягу;
• после этого к трапеции закрепить моторчик.

Не работает реле дворников

При отказе дворников в работе прерывистого режима можно утверждать, что из строя вышло реле. Сначала нужно проверить подачу питания на колодку реле. Для этого необходимо снять реле, включить дворники в прерывистом режиме работы, проверить напряжение на клеммах. Если ток не поступает, нужно устранить обрыв цепи или заменить выключатель. Конструкция реле такова, что ремонту оно не подлежит. Так что, если при напряжении оно не работает, нужно менять деталь на новую.

Выключатель дворников

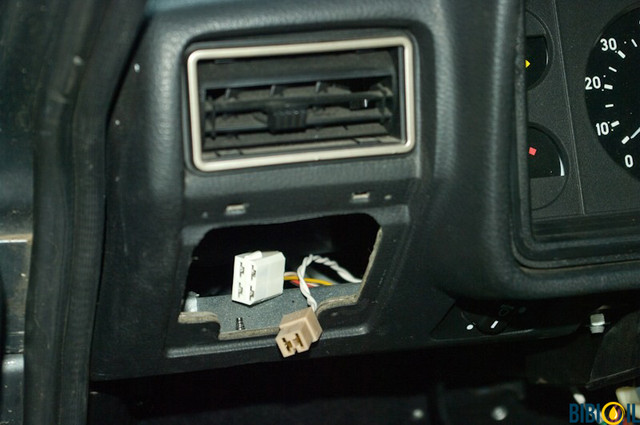

Чтобы проверить поступление напряжение на выключатель, нужно снять накладки с рулевого управления или на колодках подключения реле. На проводе черно-желтого цвета напряжение есть всегда. Проверить на красном и сером проводах. Если на одном из них нет напряжения, значит нужно менять выключатель.

Причины перегорания предохранителя.

Если в двух положениях переключателя дворники не работают, то скорее всего перегорел предохранитель, который служит для защиты цепи от коротких замыканий и перегрузок. Когда рычаг управления дворниками установлен в позицию » выключено», и щетки не останавливаются в нижней части стекла или в другом месте, значит, проблема в редукторе. Именно там установлен специальный выключатель, который следит именно за тем, чтобы после выключения щетки оставались в нужном положении.

Из-за большой перегрузки электромоторчика, перегрева проводки, попадания на него воды предохранитель может перегорать. Заменить его просто, но причину перегорания необходимо выяснить и устранить.

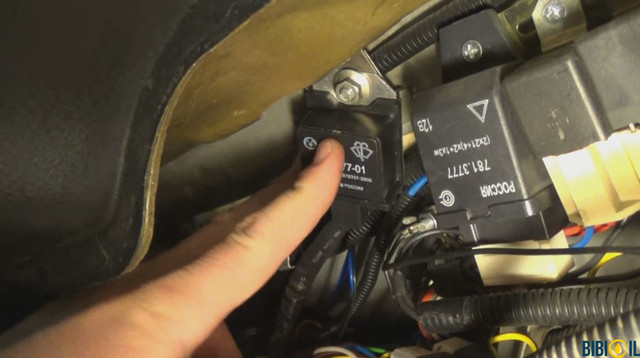

Где находится реле дворников на ВАЗ 2107?

ВАЗ 2107 – один из самых распространенных в Украине автомобилей. Он славится своей простотой в ремонте и надежностью. Одной из немногих его проблем является нередко выходящее из строя реле дворников.

ВАЗ 2107 – один из самых распространенных в Украине автомобилей. Он славится своей простотой в ремонте и надежностью. Все, что нужно этой машине — уход владельца, хорошее масло в мотор и коробку передач и она будет служить верой и правдой. Одной из немногих его проблем является нередко выходящее из строя реле дворников. Это приводит к тому, что стеклоочистители не работают вовсе, либо же постепенно замедляется их цикличность. Для восстановления работоспособности устройства, реле необходимо заменить, но сделать это не так просто. В этой статье описывается месторасположение реле дворников на ВАЗ 2107, процесс замены новым.

Как работают дворники и зачем они нужны?

Основная задача стеклоочистителей – создавать хороший уровень видимости в плохую погоду, очищать от воды и грязи лобовое стекло автомобиля. Помочь им в этом может специальная автохимия и использование правильного омывателя. Работают стеклоочистители благодаря специальному моторредуктору, питание на который подается от бортовой цепи автомобиля. А за периодичность работы отвечает реле, имеющее маркировку РС-514. ВАЗ 2107 имеет два режима работы дворника – постоянный и цикличный, с паузой в четыре секунды. Эффективность дворников напрямую связана с качеством АКБ, купить хороший аккумулятор можно у нас.

Реле стеклоочистителей, как один из самых важных элементов системы, располагается под торпедой, слева. Прикручивается двумя винтами, скрывающимися под оббивкой. Подключение осуществляется при помощи специального штекера, размещенного возле ручки гидрокорректора фар. Для проверки прибора штекер необходимо отключить и вытащить.

Принципиальное устройство

Знать где стоит реле стеклоочистителя на ВАЗ 2107 в инжекторной и карбюраторной версиях недостаточно. Для выполнения ремонта следует изучить и принцип работы. Выглядит этот прибор как черная коробочка, внутри которой есть микросхема и электронные компоненты, отвечающие за правильную работу дворников. Состоит микросхема из следующих элементов:

• электромагнитная катушка;
• резистор и конденсатор;
• микроконтроллер ХП37.

Подключение осуществляется при помощи четырех проводов, посредством которых и происходит управление моторредуктором стеклоочистителя.

Как заменить реле дворников

Для начала необходимо отметить, что в карбюраторной и в инжекторной версиях автомобиля реле абсолютно идентично. Далее, нужно проверить работоспособность этого устройства. Самый простой способ – взять заведомо рабочий прибор с другой машины и подключить. Если стеклоочистители заработают, то проблема здесь. В теории, при наличии определенных знаний, его можно попытаться восстановить, определив вышедший из строя элемент и заменив. Но если починить автомобиль нужно срочно, то проще всего заменить устройство новым. Сделать это весьма просто:

• Снять минусовую клемму с аккумулятора, обесточив всю бортовую сеть автомобиля.
• Открутить 2 винта.
• Вынут штекер, одеть на новое устройство и прикрутить на место.

Как работает реле дворников

В работе стеклоочистителя участвует цепь элементов, в которую входят электромотор, предохранитель, кнопка включения и реле. Последнее выполняет самую важную функцию, управляя всем процессом. Функционирует оно следующим образом:

• При нажатии на кнопку включения, подается питание на реле, внутри замыкаются контакты, включается катушка и начинает работать моторредуктор дворников.
• В течение следующих 3 секунд, биметаллическая пластина внутри устройства накаляется, и питание с электромотора стеклоочистителей ВАЗ 2107 пропадает.
• После этого панель достаточно быстро остывает, и дворники снова включаются в работу.
• Если включается режим работы с задержкой, то главный резистор распределяет электродвижущую силу так, что формируется задержка, необходимая для цикличной работы дворника.

Как видим, схема достаточно проста, а практически весь ремонт сводится к замене вышедших из строя составляющих новыми, поэтому все можно сделать самостоятельно.
