Особенности устройства и работы вариатора

Клиноременный вариатор

Клиноременный вариатор как тип трансмиссии известен давно. Его главные детали — два раздвижных шкива и соединяющий их ремень, в сечении имеющий трапецеидальную форму. Если половинки ведущего шкива сдвинуть, они вытолкнут ремень, словно попавший между ними клин (отсюда и название «клиноременный»), наружу — радиус шкива, по которому работает ремень увеличится, следовательно, увеличится и передаточное отношение. А если половинки ведомого шкива, наоборот, раздвинуть, то ремень провалится внутрь и будет работать по меньшему радиусу — передаточное отношение уменьшится. Если оба шкива будут в промежуточном положении, то передача станет прямой. Как вы поняли сверху — здесь нет передач, а изменение передаточного числа (повышение или понижение) идет плавно, на «заданные значения». Поэтому-то здесь нет толчков при трогании и «переключении». И не зря мы написали это слово в кавычках: переключений как таковых тут и нет. Вариатор непрерывно и плавно изменяет передаточное число по мере разгона или замедления автомобиля. Конечно, здесь есть программная составляющая, которая позволяет создавать «ступени», но они сделаны программно, для ручного управления, например по грязи или снегу (когда нужна максимальная тяга и не важна скорость). А сама коробка бесступенчатая – что позволяет передавать усилия от силового агрегата колесам более точно.

Вы удивитесь, но принадлежит это изобретение не Хонде и даже не Мерседесу. Патент на вариатор был выдан в конце XIX века! Более того, первый вариатор придуман и вовсе в 1490 году. Его автором оказался добродушный бородач Леонардо да Винчи. Первый работоспособный автомобиль с этим типом трансмиссии, правда, появился не в эпоху Возрождения, а попозже — лет через пятьсот, в 1950-х годах. Вариатор ставился серийно на автомобили DAF (в то время под этой маркой выпускались не только грузовики, но и легковушки). Потом нечто похожее начали делать и на Volvo, но по-настоящему широкое распространение вариаторы получили лишь сейчас.

Принцип работы вариатора

Кстати, интересный вопрос — какой тут используется ремень? Разумеется, простой ремень из резины и ткани, наподобие тех, что вращают генераторы и прочее навесное оборудование, здесь не прожил бы и тысячи километров. Ремни в клиноремённых вариаторах имеют сложное устройство.

Как видно, никакой это вовсе не ремень, а наборная металлическая лента

Это может быть стальная лента с неким покрытием или набор стальных тросов (лент) сложного сечения, на которые нанизано огромное число тонких поперечных стальных пластинок трапецевидной формы, края которых и контактируют со шкивами. Кстати, именно таким образом удалось создать толкающий ремень, передающий мощность не только той его половиной, которая бежит от ведомого к ведущему шкиву, но и противоположной. Обычный ремень при попытке передать сжимающее усилие просто сложился бы, а наборный стальной — обретает жёсткость. А ещё в качестве клинового ремня может выступать широкая пластинчатая стальная цепь, соприкасающаяся с конусами своими краями. Именно такой «ремень» работает в вариаторах машин Audi.

Вот такая цепь используется в вариаторах фирмы Audi

Интересно, что для смазки цепи применяется особая жидкость, которая меняет своё фазовое состояние под сильным давлением, возникающим в месте контакта со шкивом. Благодаря этому цепь может передавать значительное усилие, практически не проскальзывая, несмотря на очень маленькую площадь контакта.

Коробка вариатор: как правильно ездить

Итак, вариатор CVT является бесступенчатой автоматической трансмиссией, что сильно отличает данный тип коробок передач от аналогов благодаря уникальной конструкции. Переключение передач на авто с вариатором происходит плавно, без толчков, задержек, пробуксовок и т.д.

Машина с такой КПП разгоняется легко, ускорение происходит без малейших рывков, которые в той или иной степени можно ощутить на других типах автоматов, включая даже новейшие преселективные РКПП с двумя сцеплениями.

Также среди плюсов стоит выделить топливную экономичность CVT по сравнению с АКПП, лучшее распределение нагрузки на ДВС и на трансмиссию, что позволяет не перегружать силовой агрегат и увеличить его срок службы.

Казалось бы, с учетом всех плюсов вариатор можно считать более комфортной заменой для классического автомата, однако это не так. Дело в том, что многие водители отмечают заметно меньший ресурс CVT по сравнению с АКПП, низкую ремонтопригодность вариаторов, высокую стоимость обслуживания и целый ряд ограничений во время эксплуатации. Давайте разбираться.

На первый взгляд, эксплуатация вариатора не отличается от АКПП. Доступные режимы одинаковые, P – парковка, D – движение вперед,  N – нейтральная передача, R – задний ход и т.д.

Также может быть реализована функция ручного управления КПП, которая имитирует понижение и повышение передачи самим водителем (аналогично Типтроник на АКПП).  Дополнительно может присутствовать спортрежим, экономичный режим и т.д.

При этом важно понимать, что вариатор среди всех видов АКПП  хуже всего «переваривает» крутящий момент и наименее подготовлен к высоким нагрузкам. Простыми словами, резко стартовать на вариаторе крайне нежелательно

На такой КПП разгоняться нужно плавно, постепенно поднимая обороты двигателя. В противном случае поломки не заставят себя долго ждать. На практике не единичны случаи, когда у любителей светофорных гонок на новых авто вариаторы выходили из строя уже к 50-60 тыс. км. пробега.

Также вариатор нужно в обязательном порядке прогревать в холода. Вариаторы предельно чувствительны к смазке, при этом трансмиссионное масло при понижении температуры хуже распределяется по коробке.

Более того, прогрев вариатора CVT на месте по аналогии с АКПП (включение режимов P-R-N-D с задержкой на несколько секунд) для данного типа трансмиссии не подойдет, так как конструктивно вариатор отличается от гидромеханического автомата.

В случае с CVT  нужно прогреть ДВС и включить режим N на несколько сек., что позволит прогреть гидромуфту. Далее нужно начинать движение, сводя нагрузки на коробку к минимуму первые 3-5 км.

Если же температура понизилась до -30 и ниже, от поездок на автомобиле с вариаторной коробкой лучше отказаться. Если ехать нужно, тогда машину потребуется долго греть на холостых, затем допускается езда исключительно в щадящем режиме.

Также вариатор «боится» пробуксовок и повышенных нагрузок. Это значит, что любой кроссовер с вариаторной коробкой никак нельзя считать внедорожником, специально подготовленным к условиям бездорожья и рассчитанным на эксплуатацию в тяжелых условиях.

Еще нужно помнить, что легковые авто и паркетники с CVT плохо приспособлены к буксировке прицепов, не рассчитаны на перевозку тяжелых грузов и т.п. По этой причине владельцам бесступенчатой коробки передач нужно избегать излишних нагрузок на КПП.

Простыми словами, использовать автомобиль с CVT для буксировки другого авто настоятельно не рекомендуется

Что касается автоприцепа, важно, чтобы вес не превышал допустимых показателей. Также могут быть и ограничения по скорости и расстоянию в случае использования прицепа

Если же автомобиль с вариатором застрял в грязи или снегу, лучше отказаться от попыток выехать своим ходом. Переключения селектора между режимами при «раскачивании» авто приведет к быстрому износу шлицевых соединений, ресурс деталей КПП заметно сокращается.

Кстати, если возникает необходимость отбуксировать неисправную машину с вариатором, оптимально воспользоваться услугами эвакуатора. Если же такой возможности нет, тогда нужно придерживаться правил, указанных в мануале касательно буксировки вариатора.

В ряде случаев машину с вариатором, как и с АКПП, буксируют на небольшие расстояния с заведенным двигателем. Если же ДВС не заводится, тогда следует отказаться от попыток отбуксировать машину без вывешивания ведущих колес.

Причины поломок

Далее рассмотрим наиболее распространенные причины неисправностей CVT.

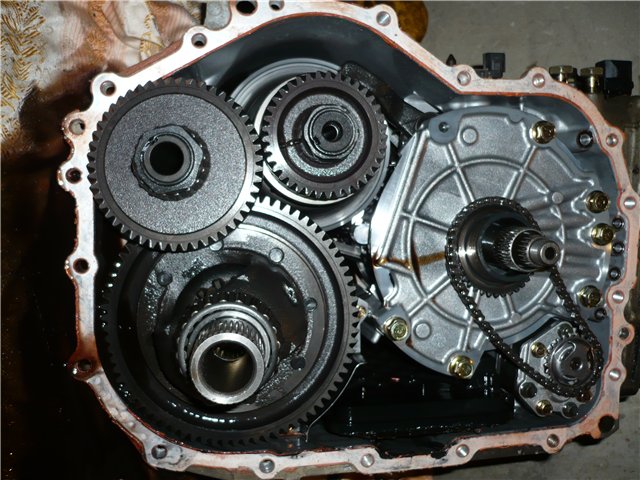

Вариаторная КПП в разобранном виде

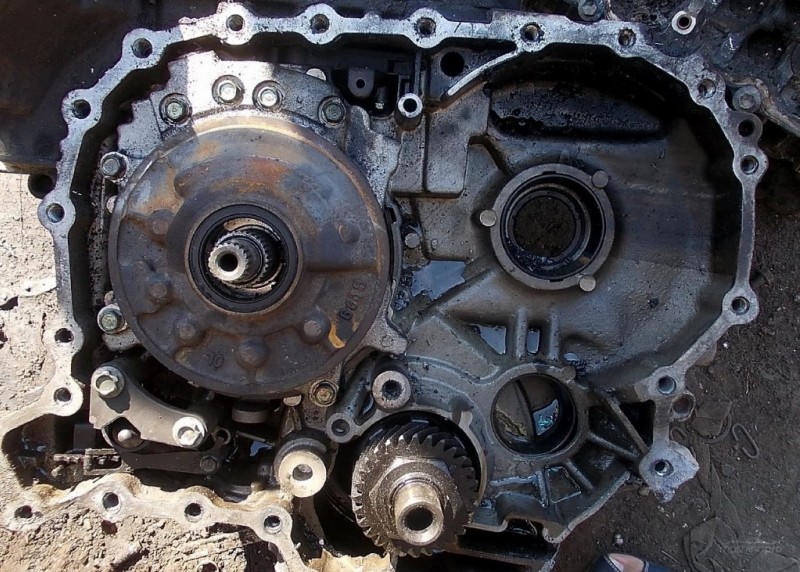

Вариаторная КПП в демонтированном виде

От правильной эксплуатации машины, езды на ней и стиля вождения зависит многое. В силу своих особенностей ездить на авто с таким агрегатом понравится любому водителю, но далеко не каждый сможет сразу же разобраться во всех нюансах, от которых напрямую зависит работоспособность КПП.

Приобретая машину с таким агрегатом, задумайтесь — а сможете ли вы правильно на ней ездить и учитывать все особенности агрегата? Если нет, то лучше не связывайтесь с CVT, поскольку даже неправильный способ езды может стать причиной выхода из строя агрегата.

Контроль датчиков

Необходимо всегда быть уверенным в исправности всех датчиков, ведь в условиях длительной езды нужно быть уверенным в безопасности поездок. Если какой-либо из датчиков перестает функционировать, это может повлечь за собой неполадки в работе целого узла. При повреждении датчика контроля скорости блок управления делает следующее: сначала переводит ремень трансмиссии в среднее аварийное положение, после чего двигатель начинает экстренное торможение. Вследствие этого возможно деформирование ремня.

Эксплуатация вариатора с пробегом подразумевает замену датчиков скорости, уровня и давления масла.

Принцип работы

Принцип работы вариатора тоже основан на «ступенях», но здесь они создаются программно. К примеру, в тех ситуациях, когда необходима тяга, а не скорость — преодоление снежного покрова или слишком грязного участка дороги.

Как мы помним, шкивы то сходятся, то расходятся. При их раздвижении ремень лента уходит внутрь, а в ходе сближения он принимает форму клина. Это оказывает влияние на передаточное число. При схождении шкивов оно увеличивается, а когда они удаляются — уменьшается.

Но что руководит подвижными элементами? За это обычно отвечают пружины и центробежная сила, которая создается при помощи гидравлического привода, а он находится под контролем электроники. Именно она задает все необходимые условия, столь нужные для эффективной работы CVT в автомобиле. Благодаря этому увеличивается ресурс, и снижается расход топлива.

Есть ли сцепление на «автомате»? Разбираем техническую составляющую

Конечно, рядовой обыватель привыкший передвигаться «строго» на механической КПП, автомат не очень то жалует. По его соображениям это реально ненадежный агрегат, вот МКПП это да! НА века. Но у механики есть не очень-то прочный узел, особенно для новичков, это сцепление, которое палится на «раз». Немного вспомним принцип работы механической «коробки»

Механика

Как мы помним там три педали, если идти справа налево – первая это «газ», средняя «тормоз» и самая крайняя это «сцепление». Для того чтобы вам тронуться, вам нужно выжать сцепление включить передачу, затем отпуская эту педаль надавливаем на «газ» и машина едет. При переключении передач, вам также нужно повторять эту процедуру.

Конструкция очень проста – если хотите, то основанная на сухом трении дисков. Если утрировать — под действием своих пружин, ведомый жестко прижат к ведущему диску, за счет чего и двигается автомобиль. Но стоит вам надавить на педаль, то диски разжимаются (отходят друг от друга) и вы можете менять передачи (повышать, понижать, либо нейтральная). Эта конструкция работает уже столетие, и она действительно — прочная, но для новичков это не простой экзамен. Зачастую они просто передерживают педали при переключении – диски трутся и один менее прочный стирается.

После такого истирания – уже не существует прочной связи (прижима), диски начинают буксовать, и поэтому автомобиль теряет динамику в разгоне и просто езде (если диск совсем «убит», то может и не тронуться, просто не переключитесь).

Немного вспомнили, но как же на автомате?

Автомат

Открываем главную тайну – сцепления в классическом понимании, на автомате — конечно же НЕТ! Там нет двух сухих дисков, которые взаимодействуют друг с другом, однако принцип размыкания передач тут все же присутствует. То есть сцепление как бы есть, но оно автоматизированное, совсем другое.

Давайте теперь вспомним, как здесь мы переключаем передачи (ведь здесь всего две педали) – мы просто выжимаем «тормоз», переводим ручку АКПП в положение D (drive), отпускаем педаль и нажимаем на «газ» — все машина поехала. Но каков же принцип.

Знаете, может я многих поклонников механики разочарую, но автомат также не менее «древний», ему вот-вот наступит 100 лет.

Здесь также все банально и просто, основой для работы такой трансмиссии является гидротрансформатор и в отличие от МКПП, здесь сцепление работает за счет жидкости – трансмиссионного масла, то есть как бы – мокрый тип.

Если утрировать принцип работы – представьте два вентилятора, которые работают друг напротив друга, максимально близко. Если один вращается — то он будет передавать поток воздуха другому, и тот в зависимости от оборотов также примет ту или иную скорость вращения, это и есть гидротрансформатор.

Здесь стоят две турбины, одна ведущая – вторая ведомая, они помещены в вязкую жидкость (масло) и закрыты в герметичном корпусе. Когда одна начинает вращаться — она передает вихревую энергию второй, за счет чего и происходит движение. Однако сейчас конструкцию немного усовершенствовали – после того как обороты этих турбин становятся одинаковыми, они входят в жесткое зацепление при помощи специальных муфт, которые призваны снизить потери энергии крутящего момента. Вот он принцип «классического» автомата!

Многие сейчас могут – а почему обязательно масло? Да все просто, воздух для таких оборотов слаб, он не передает столько энергии, вода быстрее закипит, а также будет окислять все металлические части внутри – ресурс упадет

А вот масло не только передает максимальное количество энергии, но и смазывает запчасти внутри, тем самым уберегая их от износа, вот почему так важно его вовремя менять

Сейчас гидротрансформаторные автоматы стоят на широком круге автомобилей, но стоит отметить, что автоматических трансмиссий сейчас как минимум три – автомат, вариатор, робот. И у робота и вариатора принцип совершенно другой, но про это я напишу как-нибудь в другой раз.

Если подвести итог – классического «сухого» сцепления у автомата НЕТ! Но сцепление там присутствует при помощи турбин, специальных муфт и давления масла.

Сейчас видео версия статьи

НА этом заканчиваю, читайте наш АВТОБЛОГ.

avto-blogger.ru

Чем отличается вариатор от автомата в эксплуатации

В отличие от трансмиссий с механической и автоматической коробками передач в вариаторе реализован принцип бесступенчатой трансмиссии (CVT – общепринятая аббревиатура названия таких устройств). Двигатель автомобиля в CVT связан с колесами (движителями) абсолютно плавным изменением соотношения количества оборотов.

С одной стороны, это делает поездку на автомобиле чрезвычайно комфортной – нет необходимости переключать передачи как в механической коробке передач и полностью отсутствуют рывки и подергивания как в автомобиле с автоматической трансмиссией. С другой стороны, несмотря на внешне одинаковые с автоматической коробкой передач органы управления и режимы движения, из-за принципиального различия в конструкциях вариатор имеет свои особенности эксплуатации.

Прежде всего, это касается режима разгона: для водителя, впервые севшего за руль автомобиля с вариатором абсолютно непривычен режим разгона на постоянных оборотах двигателя. Для устранения этого эффекта в автомобилях с CVT возможна эмуляция (имитация электроникой на программном уровне) ручных режимов управления машиной с резким изменением количества оборотов (соответственно изменением привычного большинству автолюбителей звука двигателя). Только здесь надо понимать, что та же электроника не позволит «загнать» обороты двигателя в красный сектор тахометра.

Вообще же, вариатор хорош для любителей плавной и спокойной езды.

Детали вариатора весьма чувствительны к смазке и немедленное после запуска двигателя движение (особенно зимой) крайне нежелательно: масло не успевает поступить к трущимся деталям и, как следствие, повышенный износ и дорогостоящий ремонт. То же относится к любителям «рывка» на светофоре после установки селектора в нейтральное положение.

Наличие достаточного количества смазки в местах трения вариатора важно еще и потому, что эта специфическая смазка предотвращает проскальзывание приводного ремня или цепи (в этом проявляется уникальность свойств масла для вариаторов). Своевременная (как правило, после 60 тыс

км.) замена масла с маркировкой CVT – обязательное условие нормальной эксплуатации вариатора.

Ещё владельцам автомобилей, оснащенных вариатором, необходимо особенно тщательно следить за соблюденем правил езды с прицепом и буксировки. В связи с ограничением по мощности (хотя последние разработки вариаторов ставятся на автомобили с мощностью двигателя более 200 л.с.) езда с прицепом для большинства автомобилей с CVT нежелательна. На буксировку машин с вариатором также накладывается ограничение: масло в вариаторе должно находиться под давлением иначе возможен только вариант буксировки с частичным погружением передних колёс.

Наиболее распространённое проявление неисправности вариатора – лёгкие подергивания при переводе селектора в положение «Движение». Проявление такого признака свидетельствует о скором ремонте.

Вообще же ресурс вариатора ограничен даже при аккуратной эксплуатации и спокойной манере езды пробегом в 120 – 150 тыс. км. Это обстоятельство необходимо учитывать при приобретении машины с CVT вторичном рынке.

Как работает вариатор?

В отличие от описанной выше схемы с шестернями, вариатор не имеет какого-то фиксированного количества передач. Эта технология относится к бесступенчатым трансмиссиям(CVT), и наряду с другими видами таких трансмиссий производит плавное, бесступенчатое изменение соотношения крутящих моментов. Распространен тип вариатора, работающий на системе шкивов, позволяющих плавно изменять радиус кривизны передаточного ремня, накинутого на шкив. Тем самым мы добиваемся плавного изменения передаточного числа (см. картинку ниже).

В основе работы лежит принцип рычагов. Два вала — ведущий и ведомый расположены рядом и направленны в противоположные стороны (параллельно друг другу). На концах валов находятся конусы, которые сужаются в противоположных направлениях. Если перекинуть через конусы ремень или цепь и сделать так, чтобы можно было перемещать валы вдоль их оси друг относительно друга так, чтобы ремень оставался все время на одном уровне, то мы получим простейший вариатор.

Как это работает? Так как наконечники конусообразные, то при смещении валов, передаточный ремень смещается вдоль оси конуса и радиус его изгиба становится больше или меньше. Если, например, радиус изгиба ремня, перекинутого через шкив ведомого вала уменьшать, а ведущего — увеличить, то меньшему количестве оборотов ведущего будет соответствовать большее количество оборотов ведомого в единицу времени. Если число оборотов ведущего не менялось, то автомобиль ускоряется. Это позволит нам разгонятся на дороге.

Наоборот, если сместить валы так, чтобы, увеличить радиус закругления ведомого вала и уменьшить радиус закругления ведущего, то большему количеству оборотов ведущего вала будет соответствовать меньшее количество оборотов ведомого вала. Так мы сможем тронуться с места или заехать круто в гору.

В реальных машинах каждый из валов имеет по два конусообразных шкива. Вершины конусов обращены друг к другу. Между шкивами закреплен также конусообразный в сечении ремень.

В традиционных АКПП планетарного типа очень много элементов — шестерни различных типов, муфты, тормоза, масляные каналы, “водило”. По сравнению с ними, вариаторы имеет очень простое устройство. Большинство современных вариаторов содержат три основных элемента:

• мощная цепь или сверхпрочный резиновый ремень
• два конусообразных шкива на ведшем валу
• два конусообразных шкива на ведомом валу

Да, конечно, ничего не заработает без системы датчиков и системы управляющих устройств. Главным из устройств управления является бортовой компьютер, который определяет оптимальное положение шкивов, опираясь на данные о скорости и нагрузке автомобиля.

Когда расстояние между конусами шкива большое — ремень входит глубоко в паз и радиус его петли мал. Если сблизить конусы, то ширина и глубина паза, образованного их сторонами уменьшаются, и ремень поднимается. Радиус изгиба ремня при этом становится больше. Чтобы управлять расстоянием между конусами, в разных моделях вариаторов используются различные технологии — давление гидравлики, пружины, центробежная сила.

Ведущий шкив, соединенный с валом двигателя называют “входным” (кинетическая энергия двигателя “входит” в него.

Расстояние от ремня до центра шкивов, где проходит этот ремень, называется радиус основного тона. Когда шкивы расходятся, радиус основного тона уменьшается. Когда шкивы сближаются, радиус основного тона увеличивается.

Бортовой компьютер с помощью специального механизма управляет отношением радиусов основного тона на ведущем и ведомо шкивах. Он сдвигает валы таким образом, чтобы ремень все время оставался натянутым. Когда один шкив увеличивает радиус основного тона, то второй уменьшает и ремень не провисает. Сдвиг происходит синхронно. Так как шкивы меняют свои радиусы друг относительно дуга плавно, то мы получаем бесконечное число передаточных чисел (в определенном рабочем диапазоне, разумеется). Этот рабочий диапазон определяется соотношением максимального и минимального радиусов шкивов.

Если радиус основного тона мал у ведущего шкива и большой у ведомого, то скорость вращения ведомого шкива уменьшается. Получается, что на несколько оборотов ведущего вала приходится один оборот ведомого — автомобиль стартует или поднимается в гору на низкой передаче. Если, наоборот, мал радиус основного тона у ведомого шкива, ау ведущего — большой, то одному обороту ведущего вала соответствуют несколько оборотов ведомого и автомобиль едет с большой скоростью на высокой передаче.

Усовершенствование ходовой части

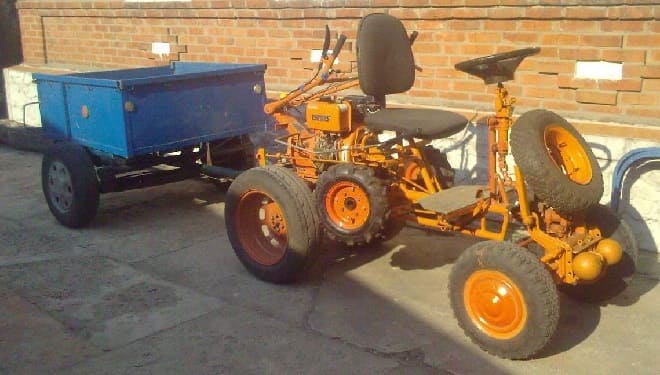

Первое, над чем задумываются пользователи мотоблока — это над тем, как сделать к нему тележку с сиденьем. Пользование техникой в штатном режиме с использованием рычагов предполагает приложение больших физических усилий. Однако применение прицепа снижает устойчивость транспортного средства. Устранить эту проблему можно путем расширения колесной базы. Делается это с помощью удлинителей, которые крепятся к полуоси штифтами или болтами. Решив задачу с устойчивостью, оператор сталкивается с другим вопросом: агрегат плохо управляется. Дифференциал для мотоблока помогает придать ему хорошую маневренность. Делается это приспособление по аналогии с узлами легковых автомобилей. Самодельные разблокираторы для мотоблока изготавливаются с помощью обычных бытовых инструментов — болгарки, сварки и точильного станка.

Небольшой вес мотоблока является причиной плохого сцепления колес с грунтом. Пробуксовка является частым явлением при поднятии целины, работе на сыром грунте или движении по снегу. Чтобы избежать проскальзывания, к мотоблокам прикрепляются утяжелители.

Эти устройства подразделяются на такие категории:

1. Колесные. Представляют собой диски, которые крепятся на колеса или ступицы. Диски делают монолитными из металла, бетона или полыми, заполняемыми песком. Вес колесных утяжелителей может составлять 30-70 кг.
2. Внешние. Изготавливаются из любого тяжелого материала (сталь, свинец, бетон). Прикрепляются к корпусу с помощью крюков или болтов. Некоторые умельцы приваривают к корпусу каркас из уголка. В него укладывают мешки с песком, кирпичи, лом металла и другие тяжелые предметы.

Улучшить проходимость мотоблока можно путем установки грунтозацепов. Самый простой способ изготовления грунтозацепов заключается в том, что нужно сделать обод из полосы металла и наварить на него лопасти. Диаметр обода должен быть больше колесных дисков и меньше, чем у покрышек. Насаживание обода проводится при спущенных шинах. После того как грунтозацеп будет установлен, проводится накачивание колеса.

Усовершенствовать трансмиссию можно, установив на двигатель самодельный вариатор. Система ремней и дисков позволит плавно менять скорость движения агрегата, без рывков и вибрации.

Что это такое

Устройство, называемое вариатором, предназначается для того, чтобы регулировка скорости движения была более плавной. Этот блок помогает изменить передаточное отношение. В отличие от других видов трансмиссий он может выполнить это постепенно, без резких рывков. Вариатор «Сафари» принадлежит к типу механизмов с клиноременной передачей.

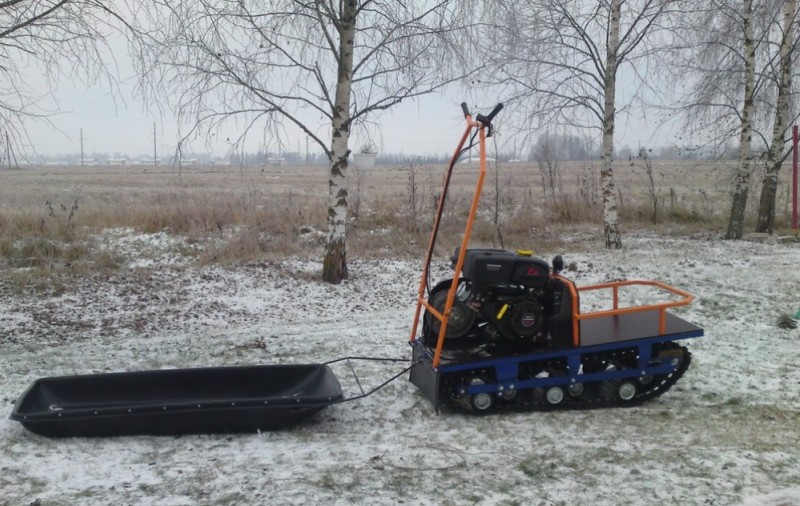

С 2000 года их устанавливают на снегоходы «Тайга» и «Буран». Эти и другие средства малой механизации производит известный завод «Русская механика». Вариатор востребован и другими автопроизводителями, ценящими простоту ухода и долговечность деталей
