Ваз 2114: замена и регулировка троса сцепления

Содержание:

Замена троса сцепления ВАЗ 2113, 2114 и 2115

Еще одна ремонтно-восстановительная операция по восстановлению работоспособности сцепления может быть выполнена своими руками – замена тросика. Она менее трудоемка. Замена тросика сцепления ВАЗ 2114 выполняется в следующем порядке:

  • обесточивание машины посредством демонтажа клеммы минус;

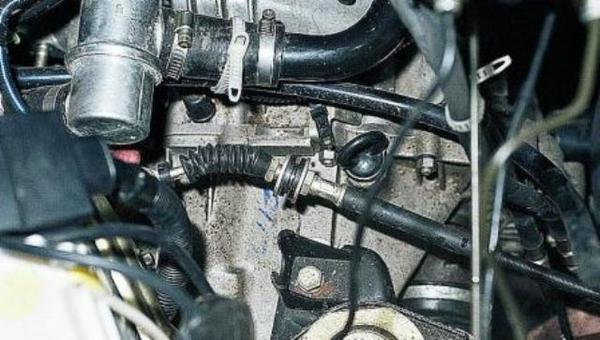

  • начинам демонтаж с гаек крепления троса, для этого потребуется ключ на 17;
  • далее трос нужно вывести с вилки и кронштейна;
  • последующие работы выполняются из салона, где нужно снять напольные покрытия и обеспечить доступ к механизму;
  • продолжаем: отцепляем ушко тросика от педали, здесь придется некоторое время повозиться со стопорной скобой;
  • теперь трос нужно подтолкнуть из салона и вытащить из-под капота;

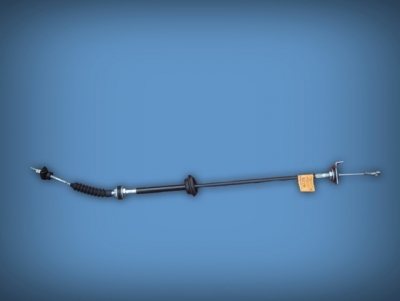

  • старый трос вынимается из корпуса, на его место устанавливается новый;
  • корпус монтируется на место, остальные операции выполняются в обратной последовательности;
  • после завершения монтажа, не забудьте отрегулировать натяжение тросика.

Вы можете посмотреть замену тросика сцепления ВАЗ 2114 на видео.

Практика показывает, что для работы можно использовать не только оригинальную деталь (артикул 2109-1602210-10), но и аналоги, которые не уступают ей по качеству. Например, итальянский тросик Adriauto 0101 или немецкие запчасти TRW GCC 3123. Работы по замене этой детали выполняются приблизительно за час.

  • www.drive2.ru
  • www.drive2.ru
  • remontautohelp.ru
  • autorn.ru

Как самостоятельно поменять и отрегулировать трос?

Почему скрипит педаль, мы разобрались, теперь поговорим о регулировке сцепления на ВАЗ 2114.

Когда в функционировании системы есть неполадки, их надо устранить. Одной из самых частых проблем является обрыв тросика. Поэтому если произошел провал педали, то прежде чем правильно отрегулировать и подтянуть трос, его надо поменять.

Если вы столкнулись с проблемой скрипа педали, ознакомьтесь с видеороликом, в котором продемонстрирована процедура смазки устройства. Снято каналом VikiNow.

Необходимые инструменты

Для регулирования натяжения и замены тросика потребуются следующие приспособления и инструменты:

  • сам трос;
  • смазка Литол;
  • набор гаечных рожковых ключей;
  • линейка;
  • пассатижи.

Как правильно заменить?

Чтобы отремонтировать трос, нужен помощник:

  1. Откройте капот автомобиля и отсоедините болты, фиксирующие клеммы аккумулятора.
  2. От самой педали надо отключить подсоединенный тросик. Используя гаечный ключ на 17, открутите гайки, фиксирующие нижнюю часть изделия. Затем извлеките его из фиксатора и выведите из вилки, установленной в моторном отсеке.
  3. Дальнейшие шаги проводятся в салоне авто. Отодвиньте в сторону коврик от водительского кресла. Под педалями имеется ковролин, его надо убрать. Это позволит вам найти место, где трос крепится к педали, фиксатор надо от нее отсоединить. Проблем не возникнет, так как этот элемент просто снимается с крючка.
  4. После чего сам трос извлекается из посадочного места. Для этого устройство надо протолкнуть от себя в сторону моторного отсека. Когда изделие выталкивается с трудом, скорее всего, его крепление закисло. Тогда смажьте фиксатор средством WD-40 и немного разработайте его, двигая в разные стороны. Если есть помощник, то пока вы разрабатываете трос, он может потянуть за него со стороны моторного отсека, это ускорит процедуру.
  5. После демонтажа изделия производится установка нового. Перед этим с педали сцепления извлекается втулка, которая фиксирует трос. Если ее состояние плохое, она износилась, желательно заменить втулку. Сам фиксатор перед установкой смазывается Литолом.

Каналом Sdelaj Sam! Pljus interesnoe! обнародовано видео, в котором показана процедура замены изделия своими руками.

Как выполнить регулировку свободного хода?

После проведения ремонта тросик регулируется по высоте. Если не подвести и не настроить регулировку хода, возникнут сложности с переключением скоростей. Прежде чем натянуть и отрегулировать трос, рекомендуется выполнить контрольную поездку на машине. Она позволит разобраться, как правильно произвести подтяжку педали — поднять или опустить ее.

Схема натяжки положения:

  1. Если машина начинает двигаться в конце хода педали, откройте капот и найдите место крепления тросика. Здесь расположены две гайки, которые можно открутить гаечным ключом на 17. Чтобы снизить свободный ход педали, то есть опустить ее, выкручивается болт, расположенный внутри кронштейна. А наружный винт при этом надо затянуть гаечным ключом.
  2. Если при начале движения вы поняли, что свободный ход следует увеличить, то есть поднять педаль, то затягивается внутренний винт на металлическом фиксаторе, а внешний надо ослабить. В случае когда на гайках для регулировки свободного хода есть ржавчина, ее необходимо удалить с помощью средства WD-40. При отсутствии жидкости используется моторное масло или «тормозуха».

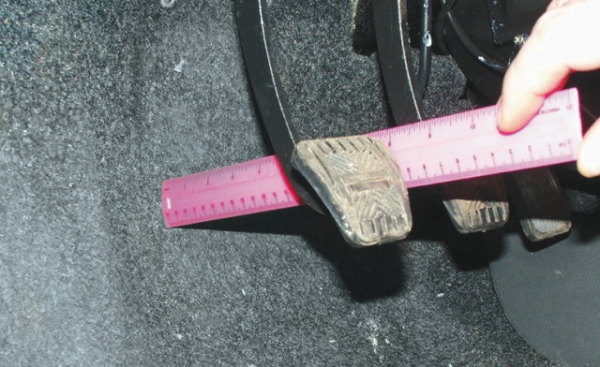

  3. Если регулировка произведена успешно, проверьте линейкой свободный ход. В случае когда действия выполнены верно, то его длина составит от 12,5 до 13,5 см. Это расстояние будет непосредственно от самой педали в салоне машины до пола.

Канал VikiNow опубликовал ролик, в котором показан процесс смены троса и дальнейшей настройки его свободного хода.

Проверка работы

Если все было сделано верно, то следует удостовериться в правильности выполненной задачи. Для этого нужно несколько раз нажать на педаль до упора, затем опять произвести замер свободного хода. После нажатий он может сбиться. Если это произошло, то отрегулируйте ход еще раз. В идеале сцепление должно схватывать посредине.

Как проконтролировать, все ли действия были выполнены верно:

  1. Автомобиль ВАЗ 2114 устанавливается на ровную горизонтальную поверхность.
  2. Активируется рычаг ручного тормоза.
  3. Заводится машинный двигатель, рычаг переключения переводится в положение первой передачи.
  4. Попробуйте тронуться, но педаль выжимать не стоит. Когда все действия при настройке произведены верно, то мотор машины заглохнет. Если же машина начала двигаться, требуется повторно регулировать механизм. В таком случае все действия, описанные выше, выполняются еще раз.

Замена

Если все эти действия не помогли, вам придется выполнить полную замену сцепления. На эту процедуру уйдет достаточно много времени, поскольку сцепление придется сначала снять, а затем его установить обратно.

Приступать к данной работе без наличия опыта и навыков настоятельно не рекомендуется. Но если вы в себе уверены, предлагаем инструкцию по замене узла.

  1. Открутите нижние гайки, которые удерживают тело троса привода.
  2. Извлеките нижнюю часть троса из кронштейна.
  3. Отключите контакт от вилки выключателя, демонтируйте стопорную скобу, а затем полностью отсоедините от педали трос.
  4. Снимите с обшивки прорезиненный буфер и обойму.
  5. Для демонтажа педали сцепления придется выполнить такие действия — уберите пружинки педалей тормоза и сцепления, стяните стопорную скобу с пальца педали и отключите от вилки, которая толкает усилитель вакуума, контакт. Теперь убирается скоба, и вынимается балка. С нее остается только снять две педали — тормоза и сцепления.
  6. Для снятия пассивного диска убирается коробка переключения передач, ослабляются крепежные болты сцепления к маховику, а затем убирается чехол и диск нажима.
  7. Перед обратной установкой проверьте состояние шлицов. Не наносите на него слишком толстый слой смазки, иначе шлицы навредят собственному ведомому диску.
  8. Обработайте все внутренние поверхности. Для этого отлично подходит WD40.
  9. Постепенно, аккуратно собирайте узел в обратной последовательности. Желательно еще на этапе демонтажа сделать пометки или записи, чтобы запомнить, как и в каком положении какая деталь располагалась.
  10. Если вы что-то забудете или перепутаете при сборке нового сцепления, а затем начнете эксплуатировать автомобиль без соответствующей проверки, все затраченные усилия и деньги на покупку нового сцепления могут оказаться напрасными.

Неисправности системы сцепления

Все механизмы и узлы автомобиля имеют ограниченный срок эксплуатации. К сожалению, производитель не дает точных сроков, по истечении которых необходимо выполнять замену и регулировку всех деталей системы сцепления. Длительная эксплуатация без проведения регулярной диагностики может привести к тому, что определенные механизмы выйдут из строя в самый неподходящий момент. Об их неисправности мы узнаем только тогда, когда ситуация требует немедленного вмешательства.

Наиболее явными симптомами, требующими выполнения регулировки системы сцепления, являются проблемы с включением передач, посторонние звуки во время выжимания соответствующей педали, плохая тяга, частичное включение сцепления и так далее. Чаще всего исправить ситуацию можно, отрегулировав педаль.

Как правильно поставить диск сцепления ваз 2109

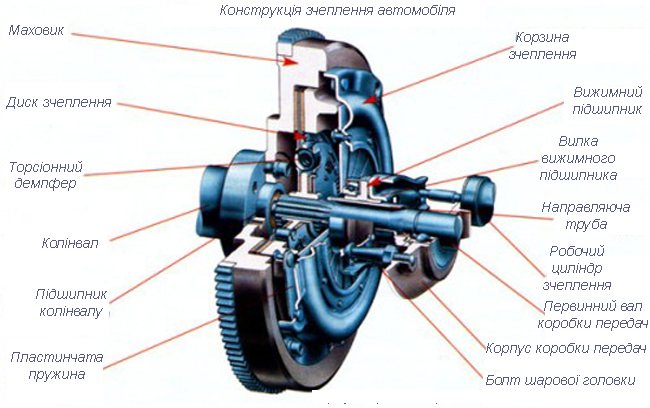

Сцепление в автомобиле служит коннектором между двигателем и трансмиссией. Этот узел принимает на себя всю нагрузку, которая возникает при переключении передач. Соответственно деталь можно по праву считать расходным материалом, потому как автовладельцы регулярно сталкиваются с необходимостью ее замены или планового обслуживания.

Повлиять на степень износа этого узла практически нереально. Поэтому после отработки ресурса сцепления его нужно менять частично или полностью (при серьезных неисправностях).

Когда необходимо менять узел

Механизм нуждается в обслуживании в следующих ситуациях:

  1. Сцепление «ведет». Мощность мотора падает.
  2. Наблюдается пробуксовка узла или происходит неполное включение.
  3. При переключениях передач слышны щелчки.
  4. Происходит самостоятельное выключение сцепления.
  5. Замечается вибрация при нажатии педали сцепления.

Нюансы проведения работ

Следование всем рекомендациям из руководства от автопроизводителя не гарантирует того факта, что все делается просто и быстро. Далеко не каждый владелец автомобиля имеет возможность загнать машину на яму или эстакаду. Подъемник отлично подойдет для проведения работ, но он тоже есть далеко не у всех.

При обращении в любой сервис – замену произведут в течение пары часов, но за такую услугу потребуется выложить немалую сумму. Для самостоятельного проведения работ, возможно, понадобится целый день. Может и больше, если у вас нет опыта в ремонте машины.

Большая часть времени тратится на разборку и сборку. Операция по замене узла займет у вас не более получаса. Далее в статье мы рассмотрим процесс замены сцепления без ямы/подъемника.

Перед началом работ

Практически каждого автовладельца интересует вопрос: можно ли выполнить замену без демонтажа коробки передач? Однозначный ответ вы вряд ли найдете, но процедура вполне осуществима. В первую очередь найдите несколько больших пней высотой до 40 см, а также обзаведитесь несколькими дополнительными брусками. Чтобы автомобиль банально не упал в процессе проведения работ, позаботьтесь об установке под машину пары обычных колес.

Снимать коробку передач или нет – ответить на это вопрос придется конкретно вам. Потому как при неосторожных действиях КПП может просто упасть на землю, а поднять ее из-под автомобиля будет очень проблематично.

Изначально отключите аккумулятор, чтобы электросеть машины была обесточена. Далее можно переходить к процессу, отображенному в следующем списке:

  1. Демонтируйте колеса и уберите подальше от машины.
  2. Демонтируйте рулевые наконечники, освободите стойки.
  3. Отвинтите болты крепления шаровой опоры.
  4. Снимите защиту двигателя посредством троса.
  5. Следующим шагом необходимо слить масло с коробки.
  6. Ослабьте гайку кулисы, снимите ее.
  7. На двух подушках выкрутите гайки.
  8. Под двигатель подведите домкрат или соорудите иную опору.
  9. Отключите датчик заднего хода.
  10. От стартера отключите провода, вывинтите гайки и демонтируйте его.
  11. На защите маховика и вилке выкрутите гайки.
  12. На этом шаге извлеките ШРУС с правой стороны. Левую сторону не стоит демонтировать.
  13. Выкрутите болты фиксации к блоку коробки передач.
  14. На последнем шаге выкрутите гайки, которые находятся над правым ШРУСом.

Замена сцепления

После проведенных подготовительных работ можно снять коробку. Однако не спешите. Для продолжения процесса возьмите два болта с верхнего рычага. Эти элементы обладают подходящей в нашей ситуации резьбой. Вкрутите их сверху и можно приступать к разъединению узлов при помощи лома. Такая схема замены сцепления является очень трудоемкой. Сквозь щель уберите выжимной подшипник и открутите болты корзины. В сравнении с инструкцией по эксплуатации, процесс замены несколько отличается. Новый выжимной подшипник устанавливается на свое место. Далее ставится диск на маховик, и только потом сверху одевается корзина.

Болты нужно закручивать примерно на два оборота. Их нельзя сильно затягивать

На следующем шаге с предельной осторожностью начните насаживать первичный вал на шлицы диска

В процессе замены обратите внимание на лепестки корзины. Эти элементы обладают незначительным ресурсом работы

Поэтому при необходимости их также следует заменить.

После проведения операций по замене сцепления сборку автомобиля проводите в обратной последовательности. На этом можно считать, что ремонт окончен.

Подводя итог, отметим, что из статьи вы узнали, как проводится замена сцепления на ВАЗ-2109 своими руками. Если вы ощущаете недостаток опыта в ремонте автомобиля, тогда лучшим выходом из ситуации будет обращение на СТО. В таком случае вы сэкономите массу времени, нервов и средств.

Замена троса

Ситуация, при которой на ВАЗ 2110 провалилась педаль сцепления, вовсе не редкость. И говорит она о том, что трос оборвался. Не остается ничего другого, кроме как заменить его.

Даже если обрыва пока нет, но деформация, нарушение целостности тросика имеется, откладывать процесс демонтажа точно не стоит.

Весь процесс можно разделить на три основных этапа:

Рассмотрим их отдельно.

Подготовка

В ходе подготовки рекомендуем не просто настроиться на работу, но и изучить руководство по эксплуатации, просмотреть несколько наглядных видео. Это даст вам дополнительные знания и понимания того, что предстоит сделать с системой сцепления.

ВАЗ 2114: Замена и регулировка троса сцепления

Владельцы отечественных автомобилей ВАЗ 2114 давно привыкли несложные ремонтные работы проводить своими силами. Для тех, кто до сих пор предпочитает рассчитывать на себя, наверное, будет интересно каким образом проходит процесс замены тросика сцепления на ВАЗ-2114.

Диагностика неисправности

Итак, обычно эта процедура проводится в случае, когда тросик совсем износился либо вообще, вышел из строя

Для определения неисправности необходимо обратить внимание на поведение педали. В случае поломки, она как правило, не будет выключаться, как положено либо вовсе уйдёт в пол, сцепление будет пробуксовывать

В этой ситуации обычно рекомендуется полный ремонт сцепления или его дополнительных узлов. Но как всё же диагностировать ремонт?

  • Автомобиль практически не двигается даже при резком нажатии на педаль газа. При этом мотор исправно развивает обороты и даже кажется, что двигателю недостаёт мощности. В особенности это чувствуется при движении в сторону подъёма;
  • На педаль приходится нажимать несколько раз прежде, чем она выключится.

В этом случае, скорее всего, необходима замена тросика, так как волокна начали разрушаться и мешать его работе в своей оболочке. Если в наличии имеется гараж, набор инструментов и помощник, то можно смело приступать к операции. Если нет полной уверенности в своей компетентности, то, наверное, стоит обратиться к помощи специалистов. Так как любой ремонт требует предварительной подготовки инструмента и материалов, то и в этом случае можно рассмотреть весь процесс подробно.

Подготовка

Для подготовки к ремонтным работам потребуется:

  • Головка на «17» или рожковый ключ такого же размера;
  • Запасной комплект запчастей;
  • Смазка (лучше всего подойдёт «Литол»);
  • Измерительная линейка;
  • Преобразователь ржавчины или «жидкий» ключ («WD-40» к примеру). Ну или, в крайнем случае, подойдёт тормозная жидкость;
  • Замена тросика сцепления на ВАЗ 2114;
  • Для начала нужно определиться с местом проведения работ. Наличие помощника тоже не будет лишним, но можно обойтись и без него.
  1. 1. Первым делом необходимо отсоединить клеммы аккумулятора;

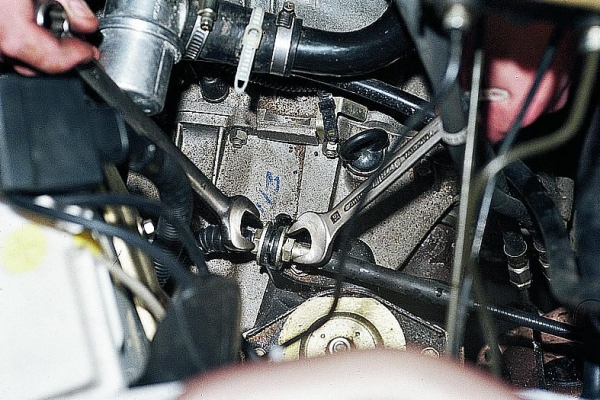

  2. 2. Теперь надо снять тросик. С помощью ключей ослабляются гайки крепления нижней части тросика. Далее, трос вытаскивается из своего гнезда и выводится из вилки;
  3. 3. Коврик с водительской стороны убирается и отгибается утеплитель пола салона в районе педального узла;
  4. 4. Снять ушко тросика с крючка педали, где он крепится.

Вот и всё, можно выталкивать трос в сторону капота. Здесь есть один нюанс: если элемент вдруг из оболочки проталкивается с трудом необходимо туда капнуть немного масла или жидкости для тормозов. Далее, нужно разработать ход тросика, двигая его вперёд и назад. Вот здесь то и нужны будут руки помощника. После этой процедуры вытолкнуть элемент не составит особого труда.

Удаляем элемент через кожух

Так, старый тросик удалён теперь на освободившееся место устанавливаем запасной. Пока элемент не установлен, необходимо провести ревизию втулки педали. Если деталь сильно изношена, её необходимо поменять и смазать все трущиеся места.

На этом, можно сказать, что процедура завершена, но это не так, ведь теперь механизм сцепления нужно отрегулировать в соответствии с заводскими рекомендациями. Машина устанавливается на горизонтальной поверхности. Теперь нужно сесть в машину, завести двигатель и попробовать тронуться с места. Когда машина начнёт движение нужно заметить положение педали в момент строгания машины.

Настройка хода педали

Теперь немного подробнее:

  1. 1. Если автомобиль начинает двигаться к концу хода педали, то потребуется небольшая корректировка. Под капотом ВАЗ 2114 находятся уже знакомые две гайки крепления держателя троса. Для уменьшения хода педали требуется открутить внутренний винт, а наружный немного подтянуть. Для увеличения хода придётся поступить с винтами, наоборот, то есть внутренний подтянуть, а наружный отпустить. Перед затяжкой контргаек желательно обработать резьбовое соединение преобразователем ржавчины;
  2. 2. После всех настроек необходимо проверить работу сцепления. В результате правильно выполненной работы ход педали должен составить от 125 до 135 миллиметров. Замеряем линейкой. Это именно тот зазор, который должен быть от пола до педали на ВАЗ 2114.

Если после замены изменений в работе механизма не произошло, значит, потребуется полный ремонт механизма. Этот процедура изрядно трудоёмкая, требует демонтажа коробки передач и неопытному владельцу лучше всего будет обратиться к помощи мастеров автосервиса.

Как поменять: последовательность действий

  1. Автомобиль устанавливается на смотровую яму. Под задние колёса ставятся противооткатные башмаки. Передние колёса поддомкрачиваются и снимаются.
  2. Открывается капот, с аккумуляторной батареи снимаются обе клеммы.
  3. С помощью рожковых ключей снимается воздушный фильтр и датчик рядом с ним.
  4. Открывается доступ к тросу сцепления. Этот трос отсоединяется рожковым ключом на 10.

    Тросик сцепления, который необходимо отсоединить

  5. Теперь снимается стартер и откручиваются болты на верхней части картера сцепления (их 4 штуки).
  6. Откручивается привод переключения передач и опора, находящаяся справа от коробки передач. После этого рожковым ключом на 10 откручивается защитный кожух маховика.
  7. С помощью накидного ключа откручиваются крепёжные болты шаровых опор. Далее от коробки передач отсоединяются приводные валы и сливается масло.

    Откручиваются крепёжные болты шаровых опор

  8. Снятие коробки начинается с откручивания болтов, удерживающих коробку на цилиндрах. Болты отворачиваются с помощью торцовой головки на 8. Под коробку подводится деревянный брус, привязанный к верёвке, на котором она и вывешивается рядом с двигателем. Далее с помощью того же ключа на 8 откручиваются болты, с помощью которых к маховику крепится нажимной диск.

    Нажимной диск откручивается ключом на 8

  9. Нажимной и ведомый диски сцепления снимаются.

    Диски сцепления готовы к снятию

  10. Отвёрткой поддевается выжимная пружина, удерживающая выжимной подшипник, после чего подшипник извлекается.

    Первичный вал КПП очищается от грязи

  11. Открывается доступ к первичному валу коробки передач. Он тщательно очищается от остатков смазки и загрязнений. Выжимной подшипник и пружина устанавливаются на место (в случае необходимости заменяются новыми), затем вал центрируется с помощью оправки. Только после этого на него устанавливаются ведомый и нажимной диски сцепления. Затем производится обратная сборка всех узлов автомобиля.

Диагностика неисправности

Итак, обычно эта процедура проводится в случае, когда тросик совсем износился либо вообще, вышел из строя

Для определения неисправности необходимо обратить внимание на поведение педали. В случае поломки, она как правило, не будет выключаться, как положено либо вовсе уйдёт в пол, сцепление будет пробуксовывать

В этой ситуации обычно рекомендуется полный ремонт сцепления или его дополнительных узлов. Но как всё же диагностировать ремонт?

  • Автомобиль практически не двигается даже при резком нажатии на педаль газа. При этом мотор исправно развивает обороты и даже кажется, что двигателю недостаёт мощности. В особенности это чувствуется при движении в сторону подъёма;
  • На педаль приходится нажимать несколько раз прежде, чем она выключится.

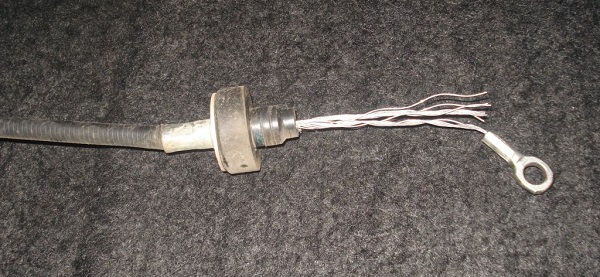

Расслоение тросика

В этом случае, скорее всего, необходима замена тросика, так как волокна начали разрушаться и мешать его работе в своей оболочке. Если в наличии имеется гараж, набор инструментов и помощник, то можно смело приступать к операции. Если нет полной уверенности в своей компетентности, то, наверное, стоит обратиться к помощи специалистов. Так как любой ремонт требует предварительной подготовки инструмента и материалов, то и в этом случае можно рассмотреть весь процесс подробно.

Сцепление ВАЗ 2115

  • крестовая отвертка или головка №8;
  • комплект рожковых ключей на 13 и 17;
  • WD 40 или аналогичное средство;
  • линейка/строительная рулетка/другой измерительный прибор.

Замена

комплект исправных деталей сцепления ВАЗ 2114; наборы накидных и торцовых ключей; оправка; домкрат.

Переходим к замене.

Снимаем передние колеса.

Отсоединяем массовый провод, тросы привода и спидометра от коробки передач. Тросы отсоединять вовсе не обязательно, но это стоит сделать для удобства.

Также отсоединяем привод переключения передач и опору со стороны коробки передач.

Руками отворачиваем нижний кохуж, защищающий маховик. Осматриваем состояние маховика. Если замечаем на его поверхности существенные трещины и другие дефекты, значит, он неисправен. Снимаем (руками).

Используя накидной ключ на 7, откручиваем болты, на которых крепятся шаровые опоры. Как правило, их всего 3 штуки.

Если производим полную, а не выборочную замену — отсоединяем приводные валы от коробки передач, сливаем масло. После чего можно аккуратно снимать коробку передач.

Накидным ключом на 8 откручиваем болты, крепящие нажимной диск к маховику.

Снимаем нажимной и ведомый диски. Нажимной диск также называют корзиной. На данном этапе необходимо убедиться в том, что она исправна. В противном случае потребуется замена. Рабочая поверхность не должна иметь трещин и крупных зазоров.

Поддеваем концы возвращающей пружины, фиксирующей выжимной подшипник.

Снимаем муфту, подшипник и возвращающую пружину. Осматриваем каждую из деталей, для того, чтобы понять, какие из них стоит заменить. Крутим подшипник в руке. Слышите хруст или шум — подшипник не годен, готовим новый для замены.

Снимаем выключающую вилку. Обрабатываем детали керосином, если что-то из деталей исправно и не нуждается в замене — производим не полную, а выборочную замену.

Возвращаем (или закрепляем новый) выжимной подшипник, муфту и возвращающую пружину.

Для центрирования коленчатого вала, вставляем в его отверстие оправку. После чего устанавливаем на оправку ведомый диск.

Прикручиваем болтами (накидным ключом на 8) нажимной диск (корзину) в маховик.

Регулировка

Первоначально стоит измерить отклонение педали от нормы. Для этого нужно упереть привод до максимума, затем — отпустить. Необходимо замерить длину хода – расстояние от центра площадки педали в ее нижнем положении, когда она уперта в пол, и ее верхним положением. Если отклонение от нормальной длины существенное, следует отрегулировать педаль.

Отклонение от нормы можно обнаружить и без измерений. Для этого нужно расположить машину на ровной горизонтальной поверхности, включить первую передачу и, плавно отпуская привод, начать движение. Если автомобиль тронулся только под конец нажатия педали, необходима отладка.

Для того, чтобы отрегулировать привод у ВАЗ 2115, необходимо изменить длину «рубашки» троса. Для этого нужно ослабить или затянуть две гайки, с помощью которых он прикреплен к кронштейну.

Открываем капот. Снимаем воздушный фильтр. Находим трос и гайки, которыми он крепится к кронштейну. Они находятся на его резьбовой части. К сожалению, у ВАЗ 2115 эти детали расположены неудобно. При манипуляциях с гайками изменяется длина оболочки-«рубашки» троса. Для того, чтобы уменьшить ход, ослабляем гайку, находящуюся внутри кронштейна, и подкручиваем гайку снаружи, и наоборот, если нужно увеличить.

Если резьба заржавела, можно использовать жидкость для облегчения отворачивания резьбы. В случае, если таковой нет, можно применить моторное масло либо тормозную жидкость.

После отладки следует проверить изменения в работе узла. Делать это нужно так же, как и при первичной проверке на отклонение хода от нормы. После правильно осуществленной регулировки ход не превышает 135 мм. Если процедура ни к чему не привела и сцепление у вашего ВАЗ 2115 продолжает буксовать, значит элемент пришел в негодность, и нуждается в замене.

По мере старения транспортного средства, подвергаются износу также все его основные узлы и механизмы

По этой причине крайне важно периодически производить осмотр машины – это позволит вовремя выявить неполадку и устранить ее до того, как она приведет к более серьезной поломке

Своевременная регулировка и осмотр сцепления на ВАЗ-2115 позволит избежать выхода данного узла из строя и избавит от необходимости производить его замену. В автосервисе, как известно, эта процедура обойдется недешево, да и времени она занимает немало.

В этом материале мы расскажем подробно, как именно правильно выполнить эту операцию и о том, в какой последовательности совершать все нужные действия.

Инструкция регулировки сцепления своими руками на ВАЗ 2114

  • крестовая отвертка или головка №8;
  • комплект рожковых ключей на 13 и 17;
  • WD 40 или аналогичное средство;
  • линейка/строительная рулетка/другой измерительный прибор.

Принцип регулировки заключается в подтяжке тросового привода. Здесь нет гидравлики или сложной механики – все меняется и ремонтируется буквально «на коленке».Как это делается можно посмотреть на видео:

Как отрегулировать трос сцепления

Чтобы правильно подтянуть тросик необходимо провести такую процедуру.

  1. Загнать машину на ровную поверхность и поставить ее на ручной тормоз.
  2. Ради безопасности отключить клеммы с аккумулятора.
  3. В салоне, возле соответствующей педали, параллельно ее движению поставить линейку. В идеальном варианте накладка рычага должна находится в пределах 13 см. допускается погрешность до 5 мм. В случае большого отклонения требуется регулировка.

Открывается капот.
Возле АКБ расположен воздушный фильтр. Снять его можно отпустив хомут воздуховода (отверткой или головкой №8).

Под демонтированной банкой необходимо найти сам трос сцепления. Деталь расположена возле корпуса коробки передач.
На нем находится фиксатор натяжителя (выглядит как несколько гаек, продетых на кожух и прижимающих крепежную пластину с двух сторон).

Ключом №17 требуется отпустить контргайки. При необходимости можно обработать крепление WD-40 или ее аналогом.
Затем при помощи рожка на 13 ослабить упорные гайки (1 и 2).
Далее регулируется натяжение рубашки. Гайки №1,2 вращаются против часовой стрелки. Таким образом, педаль осаживается ближе к полу, для поднятия рычага, необходимо выполнить действия наоборот.

После калибровок, механизм собирается в обратном порядке.
Далее необходимо нажать на соответствующую педаль 5-6 раз до упора и повторить процедуру с линейкой. Если сбоя положения нет – все в порядке.

Регулировка свободного хода педали сцепления

Отрегулировать свободный ход педали сцепления правильно – важная мера, предупреждающая износ выжимного подшипника, непредвиденные ситуации на дороге.

Положение педали устанавливается при помощи того же троса сцепления. Идеальным считается, когда срабатывание механизма происходит в середине хода рычага. Если зацепление наблюдается ближе к полу – необходимо натянуть тросик.

Примечание! Каждый автолюбитель вправе устанавливать высоту педали и глубину ее просада не удобном ему уровне. Однако завод изготовитель рекомендует именно такое положение как эталон.

Правильная настройка сцепления

Важным фактором правильной настройки является безопасная, корректная работа механизма. Проверить точность калибровок можно таким образом.

  1. Поставить машину на ручник.
  2. Завести мотор на нейтральной передаче.
  3. Включить первую и не снимая автомобиль с ручника постараться тронуться. Если ДВС дергается и глохнет – все сделано правильно. В случае, когда движение не начинается, а двигатель работает – диск сцепления буксует, нужно ослабить натяжение троса.

Также необходимо проехать на машине, последовательно включая все передачи. Во время манипуляций категорически недопустимо наличие посторонних звуков, вибраций или диссонанса между набором оборотов двигателя и разгоном машины.

Замена

Для работ нам потребуется ключ на 17, смазка, линейка и новый трос сцепления.

  1. Открываем капот и отсоединяем клеммы двигателя.
  2. Откручиваем гайки, держащие нижний конец тросика, с помощью ключа.
  3. Вытаскиваем трос и выводим из вилки сцепления.
  4. Переходим в салон.
  5. Под водительским сидением убираем коврик.
  6. Под педалями убираем ковролин.
  7. Вытаскиваем штопорное кольцо и вытягиваем палец, держащий тросик на педали.
  8. Снимаем ушко тросика с крючка педали.

  9. Вытаскиваем тросик. Для этого толкаем его от себя, если он не идет, значит закис. Заливам специальную жидкость и начинаем тянуть туда-сюда. Помощь с другой стороны капота была бы не лишней, но, если желающих нет, можно обойтись и своими силами.
  10. Смазываем крепление на педали и новый тросик смазкой, вставляем трос сцепления на место старой детали.

Установка тросика завершена, но это еще не все.

Регулировка троса

Для регулировки необходимо:

  • Ослабить фиксацию контргайки, что обеспечит подвижность регулировочной гайке;
  • Подтяните трос с помощью гайки натяжения;
  • Тянуть нужно до тех пор, пока не шатнется автомобиль;
  • Во время этого процесса не лишним будет периодически нажимать на педаль сцепления;
  • Не перетягивайте трос слишком сильно, иначе вскоре он вновь порвется;
  • Если же недотянуть тросик, работоспособность сцепы оставит желать лучшего. Что делать? Находить оптимальный баланс.

Замена троса, диска сцепления и прочие манипуляции с педалью сцепы требуют обязательного проведения ее регулировки.

Регулируем тросик

Регулировка педали

Чтобы отрегулировать педаль, действуйте по следующему алгоритму.

  1. Полностью вдавите педаль сцепления в пол и поставьте рядом рулетку.
  2. Рулетка также одним концом упирается в пол.
  3. Зафиксировав педаль в нижнем максимально положении, замерьте расстояние до пола по центру подушки.
  4. Отпустите педаль, после чего сделайте замер в крайнем верхнем положении. Запишите данные или просто запомните их.
  5. Теперь посчитайте, какой получилась величина свободного хода, то есть расстояние от нижней до верхней точки.
  6. При замене троса или диска сцепления показатель обычно составляет больше или меньше 125-135 миллиметров.
  7. Чтобы изменить параметр, необходимо отрегулировать длину оболочки троса.
  8. Для этого поднимите капот, найдите конец тросика. Гаечным ключом ослабьте натяжение гайки фиксации, которая удерживает трос на рычаге. А вторую гайку при этом затяните.
  9. Проводятся подобные манипуляции до тех пор, пока свободный ход не войдет в рамки от 125 до 135 миллиметров. Получилось? Все, работа сделана.

Регулируем педаль

Ничего особо сложного в замене и регулировки троса нет. Здесь главное делать все последовательно, аккуратно и не спешить. Именно спешка является причиной большинства неудач при самостоятельном ремонте ВАЗ 2109.

 Загрузка …

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
