Блок комфорта приора настройка

Какие функции обеспечивает блок

Главное функциональное предназначение устройства – это контроль и управление электрикой в автомобиле. Некоторые важные функции, за которые отвечает блок:

• противотуманные фары, ближний свет, габаритные огни;
• освещение в салоне автомобиля;
• указатели поворотов;
• система электрических стеклоподъемников;
• работа, регулировка и обогрев боковых зеркал;
• противоугонная система;
• сигнализация;
• блокировка дверей;
• освещение багажника;
• подсветка панели приборов.

Частичный, а тем более полный выход из строя блока, доставляет существенные неприятности для любого автовладельца. Наибольшие проблемы, приносит отказ блока комфорта в условиях плотного городского движения.

Как включить самодиагностику щитка приборов

При помощи панели можно «покопаться в мозгах» Приоры:

1. Удерживайте кнопку под датчиком топлива, включите зажигание. Дисплей должен сигнализировать о начале теста.
2. Нажмите кнопку еще раз. Дисплей должен высветить версию операционной системы.
3. Нажмите еще один раз. Система должна показать коды ошибок:

• (2) – Высокий уровень напряжения;
• (3) – Неисправность ДТ;
• (4) – Неисправность ДТОЖ;
• (5) – Неисправность ДТВ;
• (6) – Перегрев мотора;
• (7) – Низкий уровень масла;
• (8) – Неисправность тормозной системы;
• (9) – Разряд АКБ;
• Е – Ошибка «мозгов», EEPROM.

1. Если нужно, сбросьте ошибку: удерживайте кнопку на протяжении трех секунд.
2. Отпустите кнопку. Нажмите еще раз. Все индикаторы должны загореться.
3. Оставьте все кнопки. Через 30 секунд самодиагностика автоматически завершится.

На щитке имеются следующие детали, без которых авто не функционировало бы:

• регулятор внешнего освещения;
• включатель поворотных и осветительных фар;
• регулятор сигнала;
• комбинация приборов;
• регулятор дворников.

Схема работы и устранение неисправностей стеклоподъемников

Бывают случаи, когда из-за неисправности реле или перегорания предохранителя стеклоподъемники Приора перестают функционировать на задних дверях или справа от водителя. Нередко плавность их работы переходит в пульсирующее состояние. Что в таком случае делать? Это традиционная неисправность в автомобилях ВАЗ, чаще случается в моделях первых выпусков, у которых имеется блок управления стеклоподъемниками с вмонтированным электронным блоком ЭСП. К данной проблеме приводит перегорание микросхем электропривода или неисправный предохранитель, что являлось результатом несовершенства самой микросхемы. Впоследствии некоторые недоработки заводом были устранены, однако частота поломки блока высокая. Но это совсем не означает, что сразу можно делать вывод о неисправности блока и последующей его замене. Причина такого поведения стеклоподъемников может совершенно не зависеть от работы самого блока.

Прежде всего необходимо проверить, как работает замок, который управляет блокировкой дверей. Если с замком что-то не так, осуществляется проверка имеющегося плюса или минуса на проводе, идущем от блока управления от разъема Х1, вывод 4 или 6, или проверяется предохранитель. Нужно соединить лампочку контроля с кузовом авто и проверить, как движутся стекла в обе стороны. То же самое проделать с положительно заряженным проводом. Аналогично проверяются провода 1,5,11, 13. В случае загорания во всех случаях контрольной лампочки неисправность следует искать не в блоке. Возможно передавливание провода либо поломка электропривода.

Чтобы проверить, что именно неисправно, нужно соединить имеющуюся под обшивкой двери лампочку контроля с проводами от электропривода. Если сломан электропривод, лампочка будет гореть, если нет, значит, поврежден провод. Если же вышел из строя блок, то причиной может быть обычное соприкосновение оголенного провода либо с корпусом, либо с другим проводом.

Система стеклоподъемников в двери водителя несколько отличается в подключении от пассажирских дверей. Главное отличие в генерирующем модуле управления, который контролирует остальные двери. Когда включается любая кнопка на блоке, от модуля исходит команда контроллеру. Она передается с помощью провода, который соединяет вывод 5 основного водительского блока с выводом 5 колодки 3 блока стеклоподъемника.

Особенности неисправностей печки

Есть несколько особых поломок, которые видны, образно говоря невооружённым глазом. Это обычно такие проблемы:

• Радиатор отопителя.
• Вентилятор печки.
• Заслонка.

Обычно их диагностируют без применения компьютера.Например, протекание радиатора ярко проявляет себя проявлением липкого налёта при обдуве лобового стекла, резким запахом охлаждающей жидкости (ОЖ) в салоне и, конечно, уменьшением уровня ОЖ в расширительном бачке. Вентилятор просто перестаёт крутиться во всех положениях рукоятки управления.

Ну и заслонка. При переключении режимов температуры воздуха слышно работу привода, но поток не меняет степень нагрева. Это значит поломалась заслонка.

Самостоятельный ремонт блока комфорта Приоры, возможно ли это?

Если вы никогда не сталкивались с пайкой, диагностикой печатных плат различной сложности и конфигураций, либо не имеете необходимого диагностического или паяльного оборудования, то вопрос ремонта лучше адресовать квалифицированным специалистам. При наличии вышеуказанных навыков и понимании причин неисправностей, самостоятельный ремонт производится достаточно часто. Связано это с тем, что постоянно выходят из строя различные микросхемы или чипы. К примеру, установив, что причина отказа работоспособности указателей поворота заключается в вышедшем из строя драйвере управления, всегда возможно приобрести новую деталь и просто перепаять ее взамен неисправной.

Неисправности, и их возможные причины

Стоимость нового, оригинального блока достаточно высока, поэтому не спешите покупать новое изделие, разберитесь с причинами неисправностей. Конечно, всегда встречаются случаи, когда плата ремонту не подлежит и целесообразнее просто установить новое изделие взамен неисправного. Не стоит забывать и о том, что причинами неисправностей может быть потертые или изломленные провода, которые подключены к энергопотребителям.

Согласно статистическим данным, собранным на форумах технической поддержки достаточно часто автовладельцы жалуются на неисправности в работе стеклоподъемников, поворотников, габаритных огней.

Если говорить о составных элементах самой печатной платы, то наиболее встречающиеся поломки связаны с: — обрывом линии связи W-Line; — перегоранием драйверов управления; — выгоранием контроллеров отвечающих за корректную работу; — выходом их строя транспондера; — значительным окислением контактов.

«Важно! Перед проведением любых работ связанных с электрикой, прекратите подачу питания, сбросив минусовую клемму аккумулятора». https://www.youtube.com/embed/R3uO1EI0Ago

Проблемы блока комфорта и их устранение

Наиболее частой причиной неисправности освещения, открывания и закрывания стекол и дверей, замков и других элементов являются заржавевшие или подгоревшие (залипающие) контакты реле блока комфорта. Обычно они портятся из-за попадания влаги на провода и блок комфорта.

При оставлении на месте неисправного прибора или его удалении функции комфорта перестают осуществляться. Многие автовладельцы из-за высокой цены и сложности привязки новых блоков стремятся купить блок, бывший в употреблении, или пытаются отремонтировать старый.

Ремонт заключается в перепайке, так как блок комфорта — это схема, и если не работает, значит, что-то отвалилось, сгорело или покрылось коррозией. Перед началом ремонта, необходимо выяснить, какое сломано реле. В большинстве автомобилей блок комфорта расположен под сиденьем водителя.

Чтобы достать блок, надо:

• отключить аккумулятор;
• со стороны заднего сидения открутить шурупы, обычно они бывают спрятаны под заглушкой;
• со стороны водительского сидения открутить гайки с помощью ключа-трещотки;
• выжать плоскогубцами пластмассовую заглушку;
• выдвинуть сидение;
• открутить клеммы от сидения и убрать его;
• открутить гайки и заглушки и снять накладной порожек;
• загнуть ковролин на полу;
• если имеется сырость, высушить пол и провода с помощью термофена.

В некоторых моделях машин сиденье снимать не требуется. Можно просто отодвинуть сидение водителя до упора, снять кожух у ручки открывания капота и пластмассовую площадку под ногами (открутив гайку). Затем в проеме водительской двери снять пластмассовый порожек и загнуть коврик в сторону пассажира.

Под ним находится толстый жгут проводов, идущий к блоку комфорта (черной коробке). Провода обернуты тряпочной изолентой. В том месте, где нарушена спайка, изолента будет позеленевшей из-за окисления.

Чтобы выявить все повреждения, надо перебрать проводку, идущую к блоку комфорта. Для этого можно прибегнуть к помощи электрика. Он прозвонит проводку мультиметром, чтобы определить, какой контакт неисправен. Далее, касаясь контакта одним щупом, а другим разъема блока, надо поставить тестер на прозвонку.

Так можно определить к какому реле он подойдет. Это экономичный и легкий вариант. Можно воспользоваться трудоемким, но более надежным способом. Для этого надо вынуть блок из автомобиля, разобрать его и по очереди выпаять реле, проверяя, в каком месте находится плохой контакт. Затем проверить сопротивление на контактах реле во включенном и выключенном состоянии.

Если выявится даже совсем маленькое сопротивление, контакты подгорели, и поэтому на них падает напряжение. После того как будет выявлено неисправное реле, останется его только заменить и припаять. Если вы не умеете пользоваться паяльником, незнакомы с основными понятиями в электронике, лучше обратиться в мастерскую.

Иногда бывает достаточно почистить контакты реле мелкой наждачкой и очистить wd-40.

Установка подъемников на задние двери

Электростеклоподъемники являются необходимым элементом комфорта. Но с Приорой все не так просто. Штатной проводки (если, конечно, у вас не люксовая версия) для установки подъемников в задние двери не хватит. И первое, чем придется заняться, протяжка необходимых проводов от управляющего блока до дверей. К тому же это не единственная сложность. На некоторых версиях без задних ЭСП реле для них установлены, а блок управления имеет всего 2 кнопки. Таким образом, чтобы установить подъемники назад нужно менять управляющий блок на четырехкнопочный.

При замене блока могут возникнуть проблемы с иммобилайзером штатной противоугонной системы. Его нужно либо деактивировать, либо перепрограммировать. Это зависит от того, нужна ли вам заводская сигнализация. В общем, процедура, которая сама по себе не слишком сложна, в комплектациях Приоры, отличной от люксовой, осложняется все больше.

Для того чтобы установить электростеклоподъемники на Приору, потребуется набор ключей, сами подъемники и отвертка. Затраты времени от 15 минут на дверь без учета возни с иммобилайзером. В некоторых случаях потребуется до пяти часов работы.

Но даже правильная вроде бы установка не гарантирует, что стеклоподъемники Приора сразу начнут работать.

В Приоре достаточно сложная схема проводки, особенно для тех, кто не проделывал с ней никаких манипуляций ранее. А если еще и нет реле в задних дверях придется их приобретать и устанавливать.

Кстати, проверить их наличие легко: когда пользуетесь стеклоподъемником на передней двери, в задних будут раздаваться тихие щелчки. Это и есть работающие задние реле, вполне пригодные для установки нештатных ЭСП, совместимых с вашей машиной. На автомобильных форумах есть немного информации по этому вопросу.

Еще надо знать, как снять подъемник для его замены или ремонта. Тут все проще, вытаскиваем стекло, отключаем разъем электромотора, ключом на десять откручиваем крепежи и вытаскиваем сам механизм через специально предусмотренное отверстие. И так с каждой дверью. Обшивку перед началом работ обязательно надо снять.

Устанавливается стеклоподъемниик на Приору в комплектации Норма в его штатное место. Далее, надо подключить кнопки задних дверей, учитывая, что на каждой из кнопок располагаются 3 контакта (на питание, массу и общий провод). Провода с 1 и 3-го контактов надо самостоятельно подвести к блоку управления под приборной панелью. Общий провод соединяется с одним из проводов, отходящих от контроллера. После этих операций соединяем каждый подъемник приора с электромотором.

Чтобы подключить к подъемнику электропривод сначала нужно извлечь из контроллера силовой разъем. В нем как раз два пустующих гнезда. Только надо вынуть фиксатор, чтобы без проблем подключить необходимые для работы подъемников провода. Еще нужно провести провода в соответствующие разъемы задних дверей (их цвета красный с черным). Протягивать их проще всего вдоль родной проводки ВАЗ Приора. На блоге drive2.ru есть подробная инструкция по этому моменту с фотографиями. В целом стеклоподъемники Приора достаточно просты в инсталляции и демонтаже.

Точки подключения автосигнализации StarLine A93 CAN-LIN Ver. ПО M8 на Lada Priora 2015 с неактивной штаткой + реализация доводчика стекол

За блоком реле и предохранителей: +12 (для релейного модуля) – красный толстый зажигание – синий/чёрный стартер – красный

Ручник (-) – синий/чёрный в жгуте к панели приборов (См. Рис. 6)

Масса (-) – чёрный толстый; разъём 4 блока электропакета (См. Рис. 1)

Разъём 1 блока электропакета (См. Рис. 1): +12В (питание блока сигнализации) – красный толстый провод штатной сирены – серый/белый толстый. Провод используется для подключения сирены, чтобы не тянуть провод сирены под капот. Штатную сирену (клаксон) следует удалить, на её место установить сирену из комплекта.

Разъём 2 блока электропакета (См. Рис. 1): Концевик капота (-) – белый/черный (Pin 15), см. Рис. 5 Аварийка (альтернативное управления от сигнализации) (-) – красный (Pin 5)

Разъём 3 блока электропакета (См. Рис. 1): Концевик багажника (-) – желтый (Pin 14), см. Рис. 5 Can-H – желтый/красный, см. Рис. 4 Can-L – серый, см. Рис. 4 Lin – синий/белый , см. Рис. 4

Т.к. штатка не активна, то можно отключить от блока электропакета концевики багажника и капота, или развязать диодами (См. Рис. 5).

Для реализации поднятия стекол при НЕ активной штатной сигнализации, необходимо при постановке в охрану включить зажигание на 1 сек так, что бы сигнализация этого не увидела. Для этого подключить сигнализацию по схеме ниже (См. Рис. 2) и запрограммировать гибкие каналы №2 и №8 (См. Рис. 3).

По CAN-LIN: – Контроль работы двигателя – Концевики дверей – Управление ЦЗ – Управление замком багажника – Комфорт (поднятие стекол)

По аналогу: – Ручник – Зажигание – Багажник – Капот – Повороты (альтернативное управление)

Вход тормоза (оранжевый/фиолетовый от сигнализации) на массу.

Установочные карты сигнализаций на Lada Priora

Блок управления электропакетом Приора 2170-3763040 (Блок комфорта) Комплектация автомобиля как иногда пишут, не имеет значения при установленном блоке с данным номером.

Контроллер электропакета — это устройство, предназначенное для установки на автомобили ВАЗ 2170 Приора. Оно управляет многими функциями автомобиля, например, такими как поворотники, стеклоподъёмники, подсветка панели приборов, габаритные огни, ближний свет, противотуманные фары, лампа заднего хода, плафон освещения салона, обогрев заднего стекла.

Установлен данный контроллер в центральной, нижней части торпеды над блоком ЭБУ. Для снятия необходимо снять нижние боковины торпеды. Накидным ключом 10 открутить две гайки.

Корпус блока управления электропакетом Приора 2170-3763040

Плата блока управления электропакетом Приора 2170-3763040

Расположение выводов блока управления электропакетом Приора 2170-3763040

Схема блока управления электропакетом Приора 2170-3763040

Назначение деталей на плате блока управления электропакетом Приора 2170-3763040

ПОС — плафон освещения салона ЗПТО — задние противотуманные огни БС — ближний свет ПТФ — противотуманные фары МДВ — модуль двери водителя ПУП — переключатель указателя поворотов ПАС — переключатель аварийной сигнализации ППД — передняя правая дверь ПЛД — передняя левая дверь ЗПД — задняя правая дверь ЗЛД — задняя левая дверь ПС — переключатель стеклоподъемника двери пассажира ПОБ — плафон освещения багажника ЗП — зеркало правое ЗЛ — зеркало левое ГО — габаритные огни УП — указатели поворотов

По данной ссылке можно посмотреть дополнительную информацию по указанному выше блоку и другим: www.chiptuner.ru/content/usp_norma Проблема с блоком управления электропакетом 2170-3763040 Приора:

Блок управления электропакетом Приора 2170-3763040 старый

После включения обогрева заднего стекла произошёл сбой в работе данного блока. Стал мигать ИММО, включилась аварийка — отключить не возможно. После отключения обогрева перестали функционировать поворотники и аварийка, зеркала, центральный замок перестал работать, как с ключа, так и с кнопок в салоне, погасла приборка, перестали работать стеклоподъёмники.

Установлен новый блок управления электропакетом 2170-3763040 Приора:

Блок управления электропакетом 2170-3763040 новый

Процедура снятия и установки блока элементарная. Переобучать ключ не нужно, всё работает. Единственно одно, но перестала работать двух уровневая система открытия дверей. Теперь одно нажатие — открываются две двери. или одно нажатие и торцевания только водительская дверь, второе нажатие и пассажирская не открывается… Странно.

Ремонт блока управления электропакетом 2170-3763040 Приора: В старом блоке ради эксперимента произведена замена двух микросхем VN5016AJTR-E драйвер питания (SSO-12)

Перепайка микросхем VN5016AJTR-E результатов не принесла.

Перепаяна микросхема: MCZ33972EW

Микросхема MCZ33972EW под замену.

Замечания по реализации схем

Сразу заметим: если стеклоподъёмников нет, вторая схема не будет содержать детали К2/К3. Разрезать тогда требуется один провод. Иногда отсутствуют только задние стеклоподъёмники. Значит, исключается реле К3. А диоды, включаемые параллельно с обмоткой, могут быть совершенно любыми.

Теперь перечислим требования, предъявляемые к элементу с названием «реле»:

1. Напряжение срабатывания – 12 Вольт;
2. Коммутируемый ток – 10 А или выше;
3. Ток, потребляемый всеми обмотками реле, не должен превышать значение, указанное в инструкции к сигналке. Обычно оно равняется 200-300 мА.

Часто нарушают именно последнее требование.

Чтобы «схема 2» стала работать, необходимо не только собрать её, но и запрограммировать основной блок: нужно включить опцию «2-шаговое отпирание». И как бы то ни было, нельзя управляющие импульсы делать слишком длительными. Используйте значения 0,7-1,1 секунды.

Соединять силовые кабели (шнур X1-6) можно только с использованием скруток.

Площадь сечения провода должна быть достаточной, чтобы выдержать ток «10 Ампер» (к сигнальным цепям это не относится). Предохранитель, защищающий силовые цепи, следует установить обязательно. И конечно, перед монтажом снимают минусовую клемму АКБ.

Описание блока управления электропакетом

Контроллер электропакета в Приоре представляет собой устройство, использующееся для контроля функциональности транспортного средства. Этот узел отвечает за работоспособность поворотников, электрических стеклоподъемников, освещения контрольного щитка, габаритов, туманок, подсветки в салоне, системы обогрева заднего стекла. Также это устройство обеспечивает нормальную работу фонарей заднего хода. Благодаря тому, что автомобиль оборудуется этим устройством, это делает его еще более практичным.

Приоровский контроллер управления электропакетом

Местонахождение

Управляющее устройство на Приоре расположено над электронным блоком управления мотором, в нижней части центральной консоли, посредине. Подключение девайса в данном случае осуществляется при помощи двух разъемов — силового и информационного. Силовой выход используется для подачи напряжения в управляющий блок, а информационный — за выполнение функций девайса. Также следует отметить, что управляющий блок защищен от внешнего воздействия грязи и влаги.

В целом это устройство представляет собой схему, установленную в пластмассовый корпус. Непосредственно сама плата включает в себя 15 чипов, при этом каждый из них выполняет определенные функции. Это — вся электрическая часть авто, включая электрические стеклоподъемники, датчики открытых дверей и систему управления наружными электрозеркалами (автор видео — канал CompsMaster).

Условия эксплуатации

Для того, чтобы узел работал в нормальном режиме, должны быть соблюдены определенные условия:

• уровень температуры воздуха в салоне авто должен составлять от -45 до +40 градусов;
• уровень влажности воздуха в салоне должен быть не более 90%;
• параметр напряжения для нормальной работы должен варьироваться в районе 9-15 вольт;
• уровень атмосферного давления должен составлять до 800 мм рт.ст.

Как показывает практика, зачастую неисправности в работе данного устройства появляются в результате его перегрева или отсоединения проводов или контактов внутри конструкции. Если вы столкнулись с проблемой выхода из строя девайса, в первую очередь нужно произвести его визуальную диагностику. Вполне возможно, что причину можно будет обнаружить, только посмотрев на девайс.

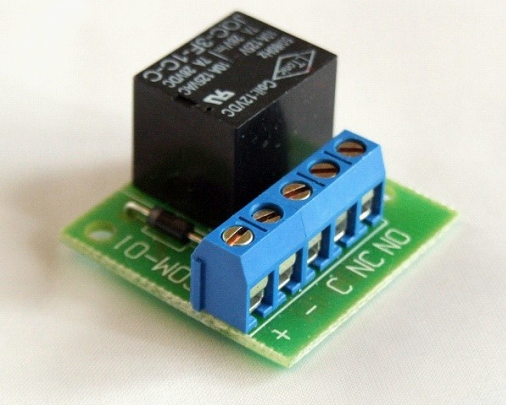

Электромагнитное реле

Электромагнитное реле – это коммутационное устройство, предназначенное для разгрузки контактов. В основе работы лежит закон электромагнитной индукции.

В автомобилях реле используются для разгрузки контактов на кнопках управления, чтобы те в свою очередь при появлении на них большего тока не плавились и не грелись. Реле состоит из подвижных и не подвижных контактов, катушки постоянного тока, возвратной пружины, сердечника катушки и якоря.

Принцип действия реле

При появлении на катушке реле тока в ней образуется магнитное поле, которое в свою очередь начинает притягивать к себе якорь, на который закреплены подвижные контакты реле. Вследствие этого подвижные контакты замыкаются с неподвижными и электрическая цепь замыкается.

Не работает стеклоподъемник на Приоре? Распространенная проблема, но решаемая

Часто можно услышать от автолюбителей, что не работает стеклоподъемник на Приоре и многих это приводит к тому, что вынуждены обращаться за помощью в автосервис. Но ведь на самом деле, если разобрать все по деталям, нет ничего сложного и можно смело справиться самому. К тому же сэкономив денежные средства и драгоценное для каждого время.

Не работает стеклоподъемник на Приоре и этому способствует ряд причин, в сути которых подробно разберемся. Итак, автомобиль легкового класса автомобиль ВАЗ-2170 Приора заводом-изготовителем может комплектоваться электрическими стеклоподъемниками на:

• Двух передних дверях. Как правило, две задние двери укомплектованы ручными подъемниками реечного типа (на них стеклоподъемники ставятся отдельно);
• На всех четырех дверях.

По видам различают устройства тросового и реечного принципа действия. По типу существуют неисправности связанные с электрической и механической частью.

К механическим неисправностям относятся чаще всего:

• «Слизывание» зубьев на шестерни подъемного механизма;
• Дефекты тросового механизма, которые привели к его повреждению или чрезмерному растягиванию, впоследствии чего происходит соскакивание с направляющих роликов.

Как видим причин по механической части мало и они встречаются крайне редко.

Если случается так, что отказывают все четыре стеклоподъемника то причину изначально необходимо искать в предохранителе под номером F31, который располагается в центральном блоке управления электропитания. Завод-изготовитель разместил монтажный блок предохранителей и реле под рулевой рейкой. Так что добраться и проверить состояние не составит труда для любого водителя, пусть даже не опытного.

Необходимо лишь вскрыть пластиковую панель под рулевым колесом и произвести визуальный осмотр, чтобы отыскать поврежденный (перегоревший) механизм.

Если возникли проблемы с открытием задних дверей с помощью кнопок управления, которые расположены на дверных отсеках, но при этом стекла приводятся в движение с помощью центрального блока управления, то причину начинаем искать механизме под названием выключатель задних стеклоподъемников. Зачастую механизм произвольно блокирует подачу тока, в следствии чего стекла не приводятся в движение.

Диагностика проводится с помощью прибора – тестера. Если изделие не пропускает ток, то его следует заменить на исправный, так как починке он не подлежит. Стоимость устройства мала, так что больших трат не будет.

Следующий вариант поломки когда неисправен один стеклоподъемник и его не возможно привести в движение с помощью центрального блока управления. Первым делом тестируем механизм на соответствующем дверном проеме. Если претензий нет к работе кнопки-реле, тогда ищем причину в головном блоке питания, в противном случае производим замену неисправного реле. Окончательно проверяем на исправность всю систему.

Кроме того возможной поломкой может быть банальное механическое повреждение электропровода, в народе говорят, перетерся. Устраняется путем скручивания или спаивания двух концов провода с последующей обязательной изоляцией в целях безопасности.

Теперь что касается самого электродвигателя, то здесь причиной поломки может быть, и, как правило, оно так и есть, существенный износ щеток коллектора (зависание). Такое зависание случается в следствии того, что конструктивно деталь изготовлена из пластмассы и из-за нагрева может деформироваться и видоизменяться.

Щетка стает неподвижной или малоподвижной и не способна выполнять свои функции в полном объеме. Еще одна причина, по которой не работает стеклоподъемник на Приоре. Как видим устранить причину поломки можно самому, при этом не имея надлежащего опыта, все достаточно просто и понятно.

Как отремонтировать блок управления электропакетом на Ладе-Приоре

«Лада-Приора» едет по городу. Вот перекрёсток. Нужный сигнал светофора. И совершается запланированный поворот. Рука водителя привычно нажала на подрулевой переключатель. Но мигания сигнальной лампы нет. Со всех сторон возмущённые гудки и крики. Повернул не подав сигнал! Водитель смущённо нажимает на кнопку аварийной сигнализации, чтобы остановиться и разобраться. Однако и здесь никакого отклика. Ага! Это, наверно, реле поворотов! Нужно поменять, и всё! Благо магазины автомобильных запчастей теперь повсюду. Но и здесь не всё так просто. Похоже, вышел из строя «электропакет» или как его ещё называют — блок комфорта «Приоры».

Основные функции выполняемые блоком управления электропакетом (блоком комфорта)

Фактически это устройство является многофункциональным компьютером управления. В его обязанности входит обеспечение работоспособности множества функций «Приоры»:

• Электрические стеклоподъёмники.
• Регулировка боковых зеркал.
• Поворотная и аварийная сигнализация.
• Противоугонная система.
• Блокировка дверей с дверного пульта водителя.
• Модуль освещения.

Столько опций, требуют точной работы контролёра комфорта «Приоры».

Расположение в салоне контролера комфорта

Надо знать, что здесь имеются два варианта расположения этого устройства:

1. На первых моделях «Приоры» он под «бородой».
2. На последующих, слева от монтажного блока.

Когда появились эти автомобили, блок комфорта установили в районе электронного блока управления. То есть, под «бородой». Если открыть декоративную пластмассовую крышку, находящуюся у левой ноги пассажира, то будет виден управляющий блок «Приоры» с приданными реле. Прямо над ними располагается блок комфорта (электропакет).

На последующих автомобилях этот узел расположили несколько по-иному. У левой ноги водителя, при снятой крышке панели приборов под рулевым колесом, находится узел предохранителей и реле. Или — монтажный блок. И уже за ним, у стенки кузова смонтирован электропакет. Доступ к нему довольно затруднён.

Снятие блока комфорта на новых моделях

Если следовать технологической инструкции завода изготовителя, это очень сложный и трудоёмкий процесс. Достаточно сказать, что по этой схеме нужно частично демонтировать всю панель приборов «Приоры». Конечно, опытные слесаря этого не делают.Процесс происходит следующим образом. Снимается минусовая клемма аккумулятора.

Внимание! Это необходимо делать при любых работах, связанных с электрооборудованием автомобиля. А особенно тех, которые управляются компьютером. Ремонт блока комфорта Лада Приора не работает стекло подъёмник

Ремонт блока комфорта Лада Приора не работает стекло подъёмник

После этого снять декоративную панель под рулём. Она закреплена снизу 3 пластиковыми поворотными запорами. Станет доступен монтажный блок. А вот теперь наиболее трудное. Понадобится ключ-колокольчик на 10. Это самый удобный вариант для этой работы.

Придётся лезть и нащупывать рукой. Как уже говорилось, контролёр электропакета прикручен за монтажным. Он ему перпендикулярен. Закреплён он двумя болтами с

головками на 10. Перед тем как их выкручивать, необходимо отсоединить три жгута проводки подключенные к блоку. Это несложно. И перепутать их при установке невозможно. У них разные варианты входа. После этого можно выворачивать крепёжные болты. Так как ушки на устройстве не замкнутые, а имеют свободный выход, один из болтов можно только отпустить на 3—4 оборота. И потом достать блок.

Важно! Узел выходит только в одном положении, и если не удалось его вытащить сразу, не стоит впадать в панику. Просто поворачивая его постепенно извлекать. Точно так же установить и новый

Точно так же установить и новый.

Замена на первых Приорах

Это, вообще, простая операция. Снимается щиток с нижней части «торпеды» со стороны пассажира. Контролёр комфорта прекрасно доступен. Аналогично выкрутить крепёж, и извлечь устройство. Заменить новым. Единственно, жгуты проводов находятся со стороны водителя. Но там так же легко снять боковую панель, крепящуюся 1 болтом.

О ремонте блока комфорта

Это очень скользкий вопрос. Сразу стоит пояснить, обычному автолюбителю, даже нечего и пытаться это сделать. Для такой операции, нужно иметь под рукой как минимум профессиональный набор для пайки микросхем. А лучше — паяльную станцию. Никакая станция технического обслуживания не возьмётся за эту работу. Так что проще всё-таки заменить вышедший из строя узел на новый.

На приведённом ниже видео специалист проверяет исправность блока комфорта «Приоры».

Предохранитель

Предохранитель – это электрический коммутационный аппарат, предназначенный для защиты электрических цепей, путем обрыва цепи вследствие разрушения его или отключения при протекании через него тока превышающего допустимые значения.

Предохранители бывают нескольких видов и используются во всех электрических цепях для защиты автомобилей от коротких замыканий (КЗ). Они классифицируются по номинальному току плавкой вставки.

Плавкая вставка — это часть предохранителя, которая разрушается под воздействием электрического тока.

Номинальный ток – это ток предохранителя при котором, плавкая вставка будет работать неограниченное время, и не будет подвержена разрушению.

Принцип работы предохранителя

При использовании предохранителя в электрической цепи рабочий ток проходящий через предохранитель не превышает его номинальный ток – это является его нормальной работой. Но как только в электрической цепи появляется ток, превышающий безопасные допустимые значения в этой цепи, регулируемые предохранителем, то плавкая вставка, под воздействием тока превышающего номинальный ток вставки, начинает плавиться и разрушаться вследствие чего электрическая цепь разрывается.

Восстановить электрическую цепь можно заменой предохранителя, но только после того как будет найден виновник повышенного тока в этой электрической цепи. В противном случае новый предохранитель так же перегорит.
