Новый ВАЗ-2103 объем двигателя имел полтора литра. Машина выглядела в глазах людей очень и очень роскошно. Ворсовый ковер, комбинация из пяти отдельных круглых приборов, включая тахометр и указатель давления масла в двигателе.

Вверху торпеды, по центру были расположены стрелочные часы. Не забыли конструкторы предусмотреть и место для «большого» радиоприемника, дополнив панель приборов центральной консолью.

Стоит отметить интересное новшество: омыватель лобового стекла включался ногой с помощью специальной кнопки, расположенной под передней панелью. Это была очень необычная процедура включения для обычных функций.

Металл в верхней части дверей со стороны салона прикрыли специальными накладками-«батонами», благодаря чему угадать цвет кузова машины изнутри было практически невозможно. Непонятно, почему так сделано, однако это тоже факт.

Какими двигателями оснащался ВАЗ 2103

Силовая установка ВАЗ 2103 представляет собой классическую модель, входящую в линейку моторов компании «АвтоВАЗ». Это модернизированный вариант агрегата FIAT-124, разработанный отечественными инженерами ещё во второй половине прошлого века. Изменения коснулись распредвала и межцилиндрового расстояния.

Тюнинг двигателя FIAT-124 был проведён качественно, ведь в дальнейшем его серийное производство не прекращалось десятки лет. Конечно, были проведены рестайлинги, но основной корень мотора оставался прежним. Особенность вазовского двигателя 2103 в том, что его вал ГРМ приводится в действие цепью, а не ремнём

Хотелось бы обратить ваше внимание на то, что мотор ВАЗ-2103 – по-настоящему качественное изделие, сделанное из очень прочных материалов, однако в силу возраста некоторые узлы старых моторов могут выйти из строя, их требует заменять, а не доводить до исступления. Все моторы FIAT-124, ставшие в основе ВАЗ давно сгнили, в то время как ВАЗ-2103 всё ещё возит своих хозяев

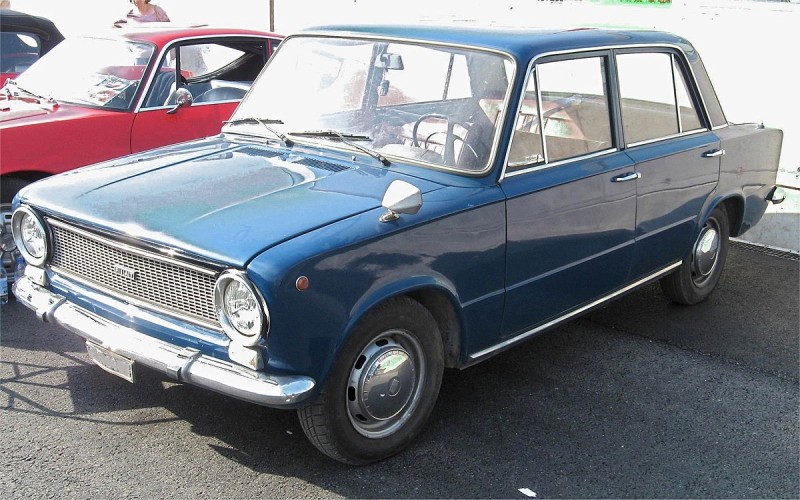

FIAT 124. Да, кое-что напоминает

1,5-литровый силовой агрегат представляет собой третье из четырёх поколений классики. Это наследник двигателей 1,2 л ВАЗ 2101 и 1,3 л ВАЗ 21011. Он предшествовал созданию мощного 1,6-литрового агрегата ВАЗ 2106 и более современных инжекторных моторов для автомобилей с передним приводом. Все модификации двигателя ВАЗ 2103 отличались улучшенными техническими возможностями. ВАЗ 2103 стал фактически золотой серединой всех двигателей, идеальным созданием классики жанра.

Это интересно! Очень часто, восхищаясь двигателями серии ВАЗ, можно услышать (особенно, от молодых и неопытных механиков), что Жигули – это не классика, а если и классика, то вовсе не легендарная. Начинают приводить в пример великий Ford Mustang, Chevrolet Camara и др. Однако, господа, давайте вы найдете хоть одну деталь на эти машины в оригинале. Они стоят бешенных денег и их очень сложно достать. При этом на ВАЗ есть всё. Современные заводы и магазины позволят вам за малые деньги собрать совершенно новый ВАЗ в своем гараже.

ВАЗ 2103 появился в 1972 году и стал первой четырёхглазой моделью «Жигулей». Может это и стало поводом для оснащения автомобиля новым и мощным агрегатом, развивающим 71 л. с. Его по праву назвали самым «живучим» двигателем своего времени — даже пробег в 250 тыс. км не оказывал на него губительного влияния, если водитель придерживался заводских правил эксплуатации и ухода. Обычный же ресурс этого мотора составлял 125 тысяч км пробега. Опять-таки, основной причиной такого низкого пробега являлось качество бензина. Бензин того времени был не столь чистым, содержал много масла и пагубно влиял на поршни и кольца.

Улучшенные показатели силового агрегата ВАЗ 2103 сразу заметны в особенностях конструкции. Мотор оснащён с другим блоком цилиндров — целые 215,9 мм вместо 207,1 мм. Это позволило увеличить рабочий объём до 1,5 л и поставить коленвал с увеличенным поршневым ходом.

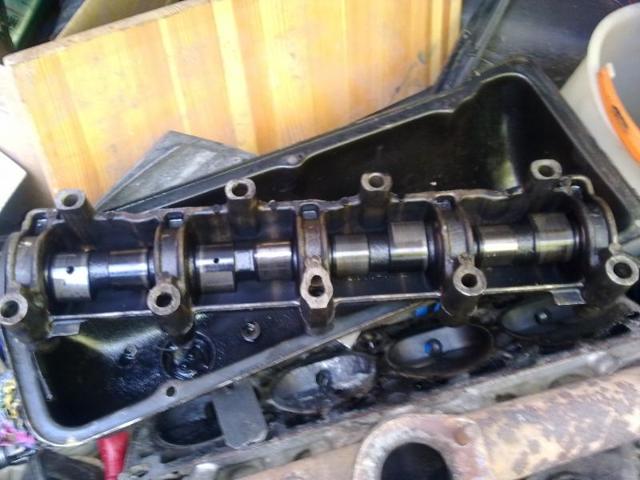

Распредвал ВАЗ 2103 в сборе

Распределительный вал приводится в действие цепью без натяжителя. Он не предусмотрен, в связи с чем натяжение приходится регулярно проверять и настраивать.

Рассмотрим еще особенности данной машины.

1. Периодической регулировке подлежат зазоры клапанов, так как ГРМ не оснащён гидрокомпенсаторами.
2. Блок цилиндров чугунный, головка отлита из сплава алюминия.
3. Распредвал стальной, имеет особенность — 1 необработанную шейку с шестью гранями.
4. В паре с ним работает либо карбюратор с ВРОЗ (вакуумный регулятор зажигания), либо инжекторная система, но уже с соответствующим ГРМ — изменена конструкция ГБЦ.
5. Насос подачи смазки расположен в картере двигателя.

Технические возможности двигателя таковы:

• диаметр цилиндра вернули к значению 76 мм;
• ход поршня увеличили на 14 мм;
• объём двигателя в кубических сантиметрах стал равен 1452 куб. см;
• с каждым цилиндром работает два клапана;
• двигатель питается бензином с октановым числом АИ-92 и выше;
• масло используется в пределах 5W-30/15W-40, его расход составляет 700г/1000 км пробега.

Интересно, что последующий двигатель ВАЗ 2106 получил уже цилиндры с увеличенным до 79 мм диаметром.

Техническое обслуживание

Двигатель ВАЗ 2103 обладает высокой степенью унификации на уровне деталей и сборочных единиц, в связи с чем его ремонт, связанный с заменой комплектующих, не вызывает никаких трудностей.

Как и все силовые агрегаты ВАЗ того времени, моторы ВАЗ 2103 требуют достаточно сложного и трудоемкого технического обслуживания. При проведении регламентных работ необходимо:

1. Через каждые 10-15 тыс. км пробега проверять и при необходимости регулировать: натяжение цепи привода газораспределительного механизма; зазоры клапанов в головке блока цилиндров;
2. Регулярно очищать и регулировать карбюратор.
3. После каждых 10 000 км пробега менять моторное масло.
4. Регулярно проверять мотор на наличие протечек охлаждающей жидкости и моторного масла.

По мнению многочисленных владельцев автомобилей с двигателями ВАЗ 2103 этот силовой агрегат является одним из самых неприхотливых и надежных среди всех моторов семейства классических моторов.

Какой объем двигателя в автомобиле ВАЗ-2103

Силовая установка «тройки» была создана на базе мотора легендарной «первой» модели семейства «Жигули». Однако в данном случае речь о полном копировании не идет. В частности, двигатель ВАЗ-2103 отличается более высоким блоком цилиндров и увеличенным ходом поршня. Выполнен он по традиционной для всего «классического» семейства схеме:

• 4-цилидровый с рядным расположением;
• 8 клапанов;
• верхнее расположение распредвала.

Объем двигателя – 1,45 литра, вес – 120,7 килограмма, мощность – 77 лошадиных сил. Его устанавливали на следующие модели ВАЗ:

• 2103;
• 21023;
• 2107;
• 21061;
• 21053;
• 21043.

Хотелось бы отметить еще один момент. Ряд модификаций «тройки» оснащался иным, отличным от стокового, двигателем. В частности, на мелкосерийную 21031 ставили 1,6-литровый двигатель мощностью 80 лошадиных сил. Lada 1500S Automatic – экспортная модификация с автоматической коробкой передач. На нее устанавливали 1,3-литровый двигатель от 2105 мощностью 63,6 лошадиной силы. Еще один экспортный вариант – 21035. На данную модификацию ставили 1,2-литровый двигатель от 2101 мощностью 64 лошадиные силы.

Согласно данным производителей, ресурс мотора объемом 1,45 литра составляет 125 тысяч. Однако здесь тольяттинские инженеры явно поскромничали. При бережном отношении двигатель выхаживал и 20, а порой и 250 тысяч.

Безупречным его назвать явно нельзя. Больше всего радости владельцам «троек» доставляла проблема, связанная с износом распределительного вала. Конструкция не предусматривает наличие натяжителя цепного привода, соответственно, автолюбителям приходилось самостоятельно подтягивать цепь. Еще одна особенность мотора – необходимость регулярной регулировки клапанов. Завод-изготовитель рекомендует делать это через каждые 10 тысяч километров пробега. Впрочем, прекрасным напоминанием о необходимости выполнения данной процедуры является громкий стук, доносящийся из работающего на холостом ходу двигателя.

Если не проводить регулировку клапанов своевременно, то последствия будут достаточно неприятными – увеличение расхода топлива на фоне явного снижения мощности. Да и прогорание клапана здесь не исключено. Сама процедура регулировки не очень сложная, и многие автолюбители делают ее самостоятельно. Достаточно капризными в работе показали себя и карбюраторы «Озон» и «Вебер». Они часто требовали очистки и регулировки, и автомобилисты были вынуждены тратить на это драгоценное время.

Причиной такой неприятной ситуации, как перегрев двигателя, в 99 случаях из 100 является помпа. Ну а если мотор вдруг затроил, то поиск источника проблемы может затянуться. Причин здесь достаточно много. Бывалые автолюбители советуют в процессе поиска перебирать все варианты один за другим, руководствуясь правилом «от простого к сложному». Тем не менее двигатель ВАЗ-2103, несмотря на перечисленные выше недостатки, считается не только одним из самых неприхотливых среди «классического» семейства «Жигули» – он еще и наиболее надежный. Такой вывод можно сделать на основании многочисленных отзывов – как владельцев ВАЗ-2103, так и других моделей, на которые он устанавливался.

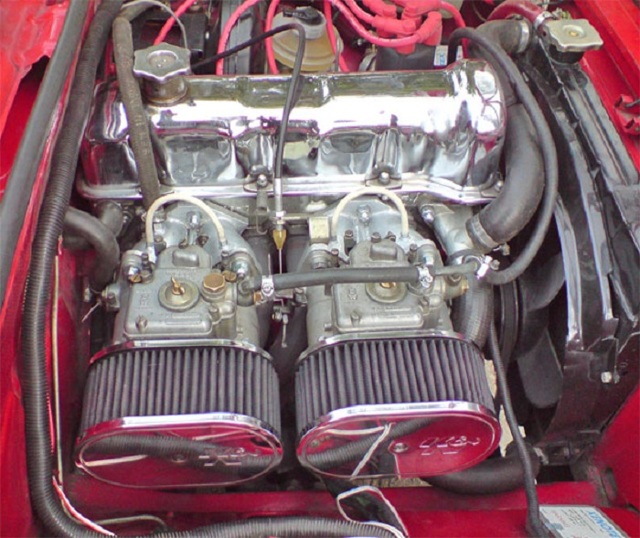

Нередко владельцы «троек», желая добавить своему автомобилю мощности и резвости, форсировали двигатель. Вариантов здесь сразу несколько – начиная от расточки и заканчивая установкой компрессора с турбинами. Впрочем, наиболее простой и, соответственно, самый дешевый тюнинг – это расточка цилиндров на 3 миллиметра. После этого устанавливается 79-миллиметровый поршень от «шестерки» или ВАЗ-21011, и на выходе мы получаем движок с объемом 1,6 литра. Впрочем, по тем временам базовый 72-сильный двигатель, разгонявший автомобиль до 100 километров в час за 16 секунд, был вполне сопоставим с зарубежными аналогами. При этом «тройка» на момент начала ее массового выпуска была одним из наиболее динамичных представителей советского автопрома. Это сегодня «тройка» кажется тихоходом, тогда как для своего времени ее скоростные характеристики считались вполне приличными.

TheDifference.ru определил, что отличие ВАЗ-2103 от ВАЗ-2106 заключается в следующем:

Разный объем двигателя. Как следствие, разная скорость (она выше у шестой модели) и ускорение (у «тройки» лучше разгон). У ВАЗ-2106 произошли изменения в дизайне передних фар. Плюс использовался другой материал для решетки радиатора – пластик. Внешние отличия можно увидеть в дизайне задних фонарей. Отсутствие у «тройки» аварийной сигнализации, которая устанавливалась отдельно. В «шестерке» этот недостаток был устранен.

чем отличается

редуктор ваз2103 от ваз2106 3), ВАЗ 2103

(передаточное число 4. 1), ВАЗ2106 (передаточное число 3. 9).

Передаточное число редуктора итог деления числа зубьев колеса на число зубьев шестерни. Для вас пересчитывать зубья совсем не надо. На ведомой шестерне можно прочитать всю нужную информацию. К примеру, маркировку ВАЗ 2106

1143 4537 следует истолковывать последующим образом: 1143 11 зубьев на шестерне, 43 зуба на колесе; 4537 номер комплекта шестерен главной передачи . Следовательно, передаточное число данного редуктора получается такое: 4311=3.

9. Как видим, производитель редукторов ввел в их маркировку наименование модели автомобиля ВАЗ 21. Данный факт часто вводит потребителя в заблуждение. Так, например, владельцы ВАЗ 04, 05 и 07 моделей по неосведомленности ищут редуктор от четверки, пятерки или семерки, а владельцы автомобилей ВАЗ 21063 (объем двигателя 1300 куб. См.) благополучно устанавливают себе шестой редуктор с передаточным числом

3.

9. А после удивляются, почему автомобиль отупел: резко снизилась динамика разгона, и несмотря на то, что установлен скоростной редуктор, его не удается разогнать до скорости более 120 км/час. Между тем, маркировка ВАЗ 21 вовсе не означает, что именно этот редуктор предназначен для данного автомобиля, например: редуктор 2101 для автомобиля ВАЗ 2101, а редуктор 2103

для автомобиля ВАЗ2103 и т. Д.

Габаритные и присоединительные размеры всех моделей редукторов одинаковые. Иными словами, все редукторы автомобилей ВАЗ конструктивно взаимозаменяемы. Но необходимо учитывать ряд существенных ограничений, связанных с конкретной моделью редуктора и автомобиля. Рассмотрим подробнее эти ограничения. На заднеприводных автомобилях Автомобили с приводом на задние колеса, как уже отмечалось, оснащаются редукторами с различными передаточными числами.

Похожие новости

Конфигурацию трансмиссии современных автомобилей предугадать затруднительно. Так, например, в годы выпуска автомобиля ВАЗ 2102 можно было с уверенностью сказать, что там установлен редуктор с передаточным числом

4. 44. Современное поколение двоек ВАЗ 2104 оснащается, как правило, редуктором с диаметрально противоположными параметрами ВАЗ2106 , 3. 9. Это очень необычно для грузопассажирского автомобиля, но производитель руководствуется своими соображениями.

Также обстоят дела и с комплектацией других моделей классических Жигулей. В этом вопросе, судя по опыту, есть определенные закономерности, но нет жестких правил. Поэтому в общем виде можно предположить, что на классике может стоять редуктор какой угодно. Чтобы не ошибиться, следует соблюдать главное условие замены неисправного агрегата на исправный: какую модель редуктора сняли, такую и следует установить. При замене одного редуктора на другой, с иным передаточным числом

, изменяются не только динамические характеристики автомобиля, но и показания спидометра и одометра.

Техника в автомобиле

Усилитель тормозов на ВАЗ-2103 — это одно из нововведений, которых не было в прошлых моделях. Однако иногда людям казалось, что он настолько хорошо работает, что колеса блокируются даже раньше, чем нажмешь на тормоз. Но скорее всего, это просто иллюзия. Имеется ли карбюратор у ВАЗ-2103? Да, система питания у авто именно карбюратор.

Комиссию проводили с данной моделью так же, как и с 01, однако ее тестировали уже просто для галочки, даже не загоняя на конвейер. Вопрос о том, будет ли выпускаться машина или нет, не стоял. Будет — в любом случае. Но все же комиссия и испытания показали, что ВАЗ-2103 готов к дорогам, и сам он прошел все испытания легко, перевыполнив нормы.

Конструктивные особенности

Обладает схема двигателя следующими нюансами:

• распредвал от 2101 – одна шейка между кулачками второго цилиндра необработанна (шестигранник);
• головка блока цилиндров – внутри камеры сгорания 2 мм ступень, выполненная фрезеровкой;
• привод – ГРМ цепью, помпа и генератор – ремнем 8 х 10 мм длиной 944 мм;
• коленвал от 2101 – 40 мм радиус кривошипа;
• объем в двигателе увеличен по сравнению с предыдущей версией 2101 – высота блока больше на 8,8 мм, ход поршня увеличился.

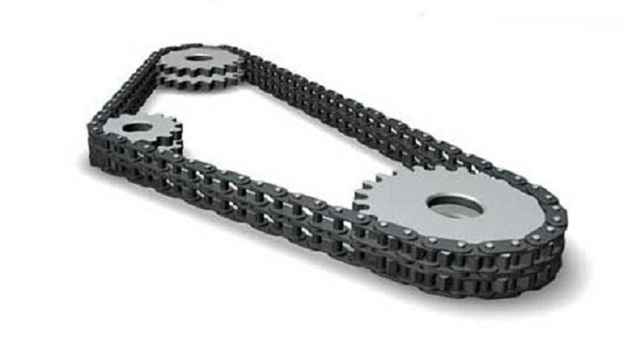

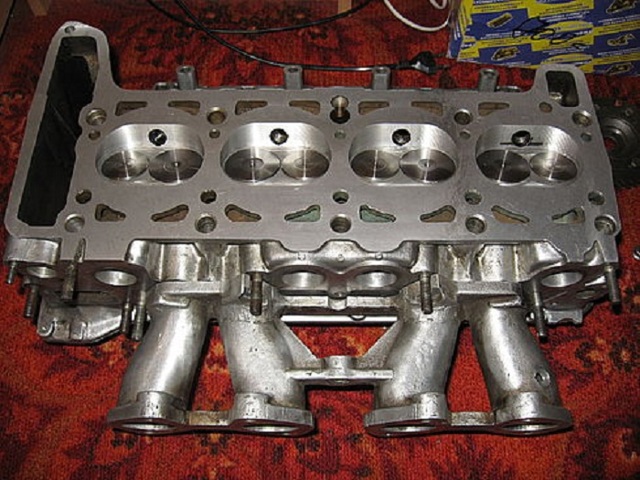

РаспредвалГБЦЦепная передача

Для отечественной «классики» ВАЗ существуют общие стандарты, какое масло лить в двигатель – 5W30/5W40 или 10W40/15W40. Охлаждающая система здесь комбинированная (разбрызгивание и подача смазки под давлением).

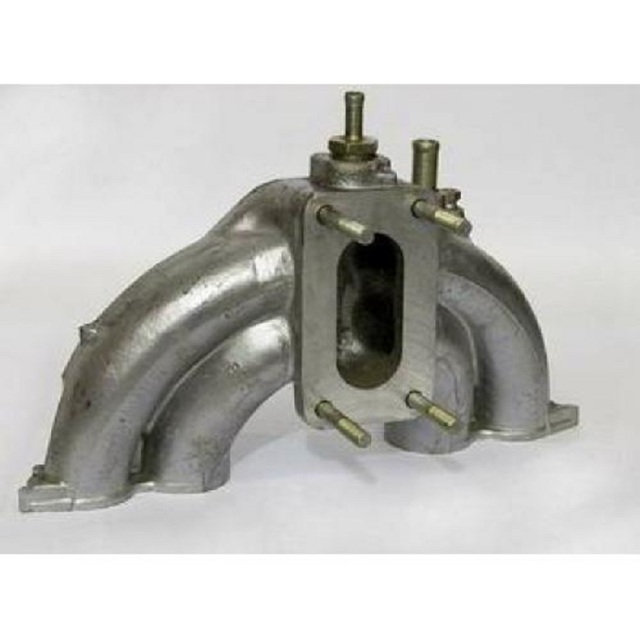

В этом ДВС впускной коллектор имеет перегородку большей длины для улучшения стабильности оборотов ХХ, поэтому деталь не подходит на более ранние версии моторов. Без изменений остался выпускной коллектор, позволяющий произвести тюнинг за счет использования прямоточного глушителя, чтобы увеличить мощность привода авто.

Достоинства и недостатки

Основной особенностью является привод ГРМ, поэтому двигатель 2103 каждые 10000 км пробега необходимо обслуживать. Интенсивно изнашивается распредвал, снижая характеристики двигателя. Для этой версии ДВС производителя ВАЗ характерны все неисправности карбюратора.

Зато для этих движков предусмотрен капитальный ремонт, так как они обслуживаемые, у завода производителя имеются ремонтные комплекты поршней и колец

В каких авто устанавливался?

Создавался двигатель 2103 под соответствующую модель АвтоВАза, позже стал устанавливаться на другие авто этого производителя:

• ВАЗ 21023;
• ВАЗ 21043;
• ВАЗ 21053;
• ВАЗ 21061;
• ВАЗ 2107;
• ВАЗ 2121.

В силу технических особенностей располагается мотор 2103 всегда продольно, поэтому в переднеприводных моделях не используется.

Регламент техобслуживания

Официальный мануал объясняет устройство ДВС и сроки замены расходников при обслуживании мотора:

Благодаря несложной конструкции замена масла и, даже капремонт доступны своими руками. В советские времена автолюбителями практиковалась модернизация двигателя, варианты которой рассмотрены ниже.

Неисправности: признаки, причины и устранение

Для двигателя 2103 производителя ВАЗ характерны следующие поломки:

Внимание: При обрыве цепи ГРМ двигатель гнет клапана, поэтому натяжение и общее состояние звеньев следует периодически проверять

Варианты тюнинга

Наиболее популярен тюнинг следующих видов:

• растачивание на 3 мм диаметра цилиндра, чтобы увеличить объемы (под серийный поршень 2101 или 2106);
• увеличение хода поршня до 84 мм и использование коленвала от 2130;
• замена шатунов деталями длиной 134 мм.

Таким образом, мотор 2103 качественно превосходит две предыдущие модификации ДВС производителя АвтоВАЗ. Владельцу Жигулей не нужно было задумываться, какое масло применять, так как руководство по эксплуатации 2101 – 2103 максимально похожи.

Это интересно:  Устройство редуктора

• Устройство и предназначение устройства
• Новая концепция Tata Megapixel

Технические характеристики двигателей ВАЗ

Технические характеристики двигателей ВАЗ «Классика» достаточно простые. За время производства первого мотора, движки совершенствовались и лучшими представителями принято считать двигатель ВАЗ 2106 и 2107.

Перед тем, как приступить к описанию обслуживания и ремонта, стоит понимать, какие Вазовские двигатели устанавливались на «Классику»:

Лада 2101 «Копейка»

Можно сказать, что это самый легендарный автомобиль производства АвтоВАЗ. Данное транспортное средство и силовой агрегат по этот день можно встретить на просторах СНГ, и за его пределами.

ВАЗ 2101

ВАЗ 21011

Все силовые агрегаты оснащались 4-х ступенчатой коробкой передач. Также двигатель ВАЗ 2101 устанавливался на Ладу 2102. Преемником силового агрегата стал мотор с маркировкой 2103.

ВАЗ 2103

Транспортные средства с маркировкой ЛАДА 2103 оснащались моторами 2101, 21011 и новым двигателем ВАЗ 2103.

Как и предыдущие силовые агрегаты, 2103 имел коробку передач на 4 ступени. Охлаждение устанавливалось жидкостное, принудительное с постоянно работающим вентилятором охлаждения.

ВАЗ 2104

«Четвёрка» выпускалась достаточно долго, поэтому её борт получал все возможные моторы и их модификации. Так, на 2104 монтировались вазовские моторы следующих маркировок: 2103, 2105, 21067, 21073 и 341. Рассмотрим, характеристики более подробнее:

Мотор ВАЗ 2105

ВАЗ 21067

ВАЗ 21073

ВАЗ 341

Дизельная версия на ограниченное количество транспортных средств.

ВАЗ 2105

На ВАЗ 2105 устанавливались разные силовые агрегаты за время производства. Рассмотрим, какие двигатели ВАЗ имел автомобиль с маркировкой 2105:

• ВАЗ-2101 — 1,2 л, карбюратор, 64 л. с.
• ВАЗ-2105 — 1,3 л, карбюратор, 69 л. с.
• ВАЗ-2103 — 1,45 л, карбюратор, 77 л. с.
• ВАЗ-2104 — 1,5 л, центр. впрыск, 72 л. с.
• ВАЗ-21067 — 1,6 л, распр. впрыск, 80 л. с.
• ВАЗ(БТМ)-341 — 1,52 л, дизель, 50 л. с.
• ВАЗ-4132 — РПД, 1,654 л, 140 л. с.

ВАЗ 2106

«Шестёрка» кроме уже знакомых двигателей 2101 и 21011 получила улучшенный силовой агрегат с маркировкой 2106. Этот двигатель считается одним из лучших карбюраторных ДВС ВАЗ разработанных заводом изготовителем. Рассмотрим технические характеристики ВАЗ 2106:

ВАЗ 2107

Данное транспортное средство выпускалось на заводе АвтоВАЗ наиболее долго, целых 30 лет, после чего было снято с производства, поскольку морально и технически устарело. Если бы данный автомобиль выпускался по этот день, то спрос был бы на него очень большой, поскольку невысокая цена и простота конструкции завоевали доверие автомобилистов.

На автомобиль ВАЗ 2107 устанавливались, как карбюраторные двигатели, так и инжекторные. Первые имели маркировку 2103, 2105 и 2106. Что касается инжектора, то мотор ВАЗ имел маркировку 21071 и 21073.
