Натянуть цепь грм ваз 2107 инжектор

Фазы ГРМ и когда нужно устанавливать их по меткам

Фазами газораспределения называются такие моменты, при которых поршень в моторе движется по направлению вверх и вниз по определенному интервалу. При возникновении нарушений фаз газораспределения происходит неправильное движение поршней по интервалу, в результате чего возникает неровная работа мотора на автомобиле ВАЗ-2107.

Если водитель замечает, что на автомобиле снижается мощность, повышается расход топлива, а также возникают перебои в работе мотора, то требуется прибегнуть к выставлению фаз газораспределения по меткам. Как выставить метки на ВАЗ 2107 карбюратор и инжектор, узнаем из данного материала, так как конструкция механизма ГРМ у них идентичная.

Как выставить фазы ГРМ по меткам

Процедура предусматривает выполнение следующих манипуляций:

1. Автомобиль ВАЗ 2107 требуется поставить на твердой поверхности, установив под колеса упоры и выжав до упора ручной тормоз. Рычаг переключения скоростей требуется установить в режим «нейтраль».
2. С головки блока цилиндров извлекается крышка, предварительно вывинтив все фиксирующие гайки на «10». Прокладку лучше заменить на новую, даже если на старой отсутствуют признаки повреждений.
3. Используя ключ на «24», требуется проворачивать коленвал на автомобиле ВАЗ 2107. Делается это с той целью, чтобы иметь возможность совмещения меток на подвижных и неподвижных деталях механизма. Для проведения данных действий рекомендуется использовать хорошее освещение или же воспользоваться фонариком. Коленвал вращается до того момента, пока метка на шкиве ремня привода помпы и генератора не совпадет с длинной риской, которая нанесена на блоке.
4. Совмещая эти риски, должна в итоге совпасть метка на звездочке с отливом на постели распредвала. Если в итоге метка оказывается в нижней части, то следует провернуть коленвал на 360 градусов.
5. Если не получается сделать так, чтобы метки совпали, тогда приступаем к следующим действиям, которые описаны ниже.
6. Осуществляется вращение коленвала до момента совмещения меток на звезде и отливе постели.
7. Используя ключ на «13», требуется осуществить ослабление натяжителя. Вывинчиваются 2 гайки крепления натяжителя, после чего данное устройство извлекается.
8. Осуществляется выкручивание болта, который фиксирует звезду к распредвалу. Для этого потребуется воспользоваться ключом на «17».
9. Извлекается звездочка, после чего ее необходимо прокрутить до того момента, пока не совпадут метки на шкиве ремня ГРМ ВАЗ-2107 с длинной риской на блоке. Болт крепления звезды можно не выкручивать, так как после снятия натяжителя осуществляется вращение звезды распредвала.
10. На звездочку надевается цепь, если было принять решение ее выкручивать, и устанавливаем на место. В завершении устанавливается натяжитель, для чего следует затянуть его 2 гайками на «10». Можно сначала установить натяжитель, но потом, чтобы установить звездочку на место, потребуется использовать лом или монтировку. В завершении завинчивается гайка натяжителя на «13».

Такое взаимное расположение деталей позволяет расположить поршень 4 цилиндра в верхней мертвой точке ВМТ.

Особенности обслуживания механизма ГРМ

После того, как метки газораспределительного механизма установлены на автомобиле ВАЗ-2107, требуется прибегнуть к выполнению следующих действий:

• Осуществляется натяжка цепи ГРМ ваз-2107.
• Регулировка клапанов, а точнее, теплового зазора между кулачками распредвала и коромыслом.
• Настройка системы зажигания.

Процесс регулировки клапанов на ВАЗ-2107 осуществляется по следующей схеме: первоначально регулируются 6 и 8 клапана, отчет необходимо вести от радиатора. После того, как они отрегулированы, необходимо приступить к регулировке 4 и 7 клапанов, после чего 1 и 3, и в завершении 2 и 5 клапанов.

Как проводится регулировка клапанов на автомобиле ВАЗ-2107, можно узнать более детально в соответствующем материале данного сайта. В завершении стоит отметить, что автомобили ВАЗ-2107 являются одними из наиболее надежных транспортных средств, производство которых было начато еще в 90 годах.

Аннотация по настройке системы зажигания ВАЗ 2107 своими руками

Жигулёвская «классика» ВАЗ 2107 не относится к современным автомобилям, изготовленным по последнему слову техники и нафаршированным сложной электроникой. В этом её красота — не надо по всякому поводу обращаться к спецам автосервиса, большая часть работ по обслуживанию авто способен сделать сам владелец. Сюда относится и процедура опции зажигания, которую в состоянии выполнить каждый желающий, за ранее исследовав подробную аннотацию.

Пошаговая инструкция

Перед началом работ по натяжке цепи авто нужно установить в удобное положение. Поставить ручку КПП в нейтральное положение, зафиксировать колеса, чтобы автомобиль не покатился во время процедуры.

Инструменты

Для проведения работ необходим следующий инструментарий:

• набор торцевых ключей;
• набор головок;
• пассатижи;
• отвертка;
• молоток.

Перед началом работы следует сделать визуальный осмотр цепного привода. Если найдены механические повреждения натяжного ролика, башмака, успокоителя, звездочек или цепи, дефектные детали необходимо заменить.

Этапы

Последовательность работ при натяжении цепи как в двигателе с инжектором, так и с карбюратором состоит из следующих этапов:

1. Для доступа к цепи ГРМ необходимо демонтировать защитную крышку, открутив крепежные болты, которые ее удерживают.
2. Далее нужно ослабить кулачковую гайку натяжителя цепного привода ГРМ. При этом башмак должен переместиться и натянуть цепь. Если он не переместился, то мог заесть плунжер в цинковом замке. Чтобы освободить плунжер, нужно несколько раз легко ударить по гайке молотком.
3. Затем следует проворачивать коленчатый вал до храповика по часовой стрелке. При этом необходимо правильно выставить метки.

   Если они не будут правильно выставлены, собьется фаза газораспределения. Как только нужно будет прилагать много усилий, необходимо остановиться и удерживать ключом вал от проворачивания. Именно в этом положении натяжка будет достаточной.

4. Удерживая коленчатый вал от проворачивания, затягиваем колпачковую гайку натяжного механизма.
5. Далее прикручиваем обратно крышку защитную.
6. После окончания работ заводим двигатель и проверяем на работоспособность. При исправной работе мотора не должно быть слышно никаких посторонних звуков.

Иногда натяжку выполнить невозможно, из-за того, что цепь со временем растягивается, а длины плунжера уже не хватает, чтобы выполнить регулировку. Если менять изделие не планируется, то можно для временной езды нарастить шток натяжителя, например, путем насаживания на конец штока втулки, с помощью которой крепится воздушный фильтр. Но все равно изношенное изделие необходимо заменить в ближайшее время.

 Загрузка …

Если возникли шумы в двигателе, где установлен автоматический натяжитель, то регулировку не делают, а выполняют замену деталей ГРМ. За состоянием механизма газораспределения нужно следить постоянно, выполняя вовремя замену ремня и натяжку цепи

Важно, проверить натяжение цепи перед регулировкой клапанов

Основные элементы натяжительной системы цепи ГРМ

Цепь ГРМ в моторе держится не только на трёх звёздочках, о которых говорилось выше. Её поддерживает ещё несколько важных устройств.

Натяжительная система цепи ГРМ состоит из нескольких важнейших элементов

Разберёмся с ними подробнее.

Ограничительный палец цепи ГРМ

Цепь ГРМ в двигателе ВАЗ 2107 поддерживается с помощью сложной системы натяжения. Одним из элементов этой системы является ограничительный палец. Это небольшая деталь цилиндрической формы, вкрученная в стенку блока цилиндров. Располагается палец рядом со звёздочкой коленчатого вала. Назначение пальца состоит в следующем: если натяжение цепи ГРМ внезапно ослабнет, палец не позволит цепи соскочить со звёздочки коленвала.

Конструкция ограничительного пальца предельно проста — это обычный болт с усечённой по бокам головкой

Цепь при этом начнёт задевать за ограничитель с характерным звяканьем, которое обязательно привлечёт внимание водителя, поскольку звук этот будет слышен даже в салоне. В случае обрыва цепи ограничитель не позволит ей полностью слететь со звёздочки и сломать находящиеся рядом звёздочки маслонасоса и вала ГРМ. Если же цепь ГРМ натянута нормально, за ограничительный палец она не задевает, так как в этом случае между ней и пальцем имеется постоянный зазор примерно в 1.5 см

Если же цепь ГРМ натянута нормально, за ограничительный палец она не задевает, так как в этом случае между ней и пальцем имеется постоянный зазор примерно в 1.5 см.

О натяжителях цепи ГРМ

О назначении натяжителя цепи ГРМ нетрудно догадаться из его названия. Он должен постоянно натягивать цепь, не допуская её провисания. Если цепь провиснет хотя бы на полсантиметра, она может слететь с одной из звёздочек (хотя это случается довольно редко, намного чаще бывают ситуации, когда цепь остаётся на звёздочке, но при этом перескакивает на несколько зубьев вперёд, в результате чего равномерность её натяжения полностью нарушается, а провисание увеличивается ещё больше). В разное время на ВАЗ 2107 устанавливались разные типы натяжителей.

Натяжители механические

В механическом натяжителе усилие, необходимое для того, чтобы натяжительный башмак давил на цепь, создаётся обычной пружиной. Она давит на шток, он выдвигается из корпуса и давит на башмак. А башмак, в свою очередь, давит на цепь, постоянно гася её колебания.

Главным элементом механического натяжителя является плунжерная пружина

Пружина в таком натяжителе регулируется обычной плунжерной гайкой. Если водителю нужно немного подтянуть цепь, он просто слегка подтягивает гайку, устраняя провисание.

Механические натяжители для ВАЗ 2107 отличаются надёжностью и простотой конструкции

Натяжители автоматические

Автоматические натяжители устанавливались на более поздние модели ВАЗ 2107. В отличие от механических устройств, в конструкции этого натяжителя предусмотрена зубчатая планка с храповиком.

Основным элементом автоматического натяжителя цепи ГРМ является зубчатая планка

Плунжерная пружина давит на эту планку, а планка передаёт это усилие на башмак. Храповик не позволяет планке вернуться в исходное положение. Таким образом сохраняется постоянное натяжение цепи ГРМ.

Найти в продаже автоматические натяжители для ВАЗ 2107 в последнее время всё труднее

Натяжители гидравлические

Эти натяжители устанавливались в самые последние модели ВАЗ 2107. Главным отличием этих устройств является принцип их работы. Усилие в гидравлическом натяжителе создаётся не с помощью пружины, а с помощью давления масла. Оно подаётся на натяжитель по армированному шлангу высокого давления.

Масло подаётся в гидравлический натяжитель по специальному армированному шлангу

Успокоитель цепи ГРМ

Успокоитель цепи ГРМ — это ещё один незаменимый элемент системы натяжения, без которого равномерная работа цепи ГРМ невозможна. Успокоитель представляет собой металлическую пластину, которая крепится к стенке блока цилиндров.

Успокоитель цепи ГРМ на «семёрке» представляет собой простую металлическую пластину, держащуюся на двух болтах

Находится эта пластина напротив натяжителя, то есть воздействует успокоитель на вторую половину цепи. Поскольку натяжитель давит на цепь очень резко, противоположная сторона этой цепи неизбежно начинает вибрировать. Для гашения этой вибрации и нужен успокоитель. Цепь, задев за пластину успокоителя, теряет часть энергии и амплитуда её колебаний существенно уменьшается. Без сдерживающего действия успокоителя цепь будет растягиваться гораздо быстрее.

Про натяжение цепи на ВАЗ-2107

Одним из важнейших узлов каждого автомобиля является газораспределительный механизм. Исправность работы данного агрегата влияет на работу всего мотора. Приводным механизмом системы ГРМ на автомобиле ВАЗ 2107 является цепь. Если она сильно провисла – она может перескакивать на какой-либо из звездочек. При смещении ее хотя бы на один зуб наблюдается возникновение провалов в работе мотора, а также дестабилизация оборотов. Чтобы избежать провисания цепи, требуется периодически осуществлять ее натяжение, а при определенных признаках производить замену.

Как часто требуется проводить натяжение

В процессе эксплуатации цепь подвергается большим нагрузкам, поэтому ее ресурс составляет 60-80 тысяч км. Регулировка же должна осуществляться через каждые 15 тысяч км, но если водитель обнаруживает раньше, что что-то начало греметь при работе двигателя, то следует провести ее диагностику. Прежде чем осуществлять натяжение, требуется проверить ее исправность.

Осуществлять проверку натяжения требуется так же в случае, когда производился ремонт ГРМ на ВАЗ 2107 или в случае, когда после натяжения все еще наблюдается стук изделия. Стук, а точнее, шелест цепи отличить не составит труда даже малоопытному водителю. Этот шелест отчетливо слышно, если поднять капот и послушать работу мотора на холостых оборотах. Если добавить газ, то шелест исчезает, что собственно и говорит о том, что пришла пора натянуть цепь ГРМ. Для этого применяется натяжитель цепи ГРМ, которые бывают различных видов: автоматические и механические.

Пошаговая инструкция по натяжке

Теперь уделим внимание вопросу о том, как правильно натянуть цепь механизма ГРМ на ВАЗ 2107. Первоначально стоит отметить, что механизм ГРМ на автомобилях ВАЗ 2107 с системой подачи топлива инжектор и карбюратор абсолютно идентичны

Натяжка на ВАЗ 2107 выполняется в следующей последовательности:

1. Автомобиль ставится на ровную поверхность, включается “нейтраль”, фиксируются колеса.

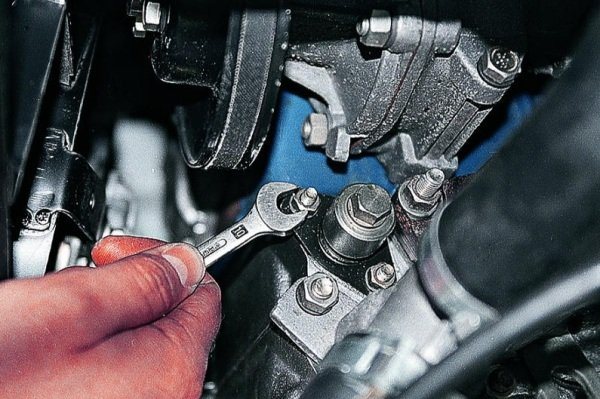

2. Ослабляется шляпка натяжителя (ключем на 13), расположение которого находится возле помпы.
3. Осуществляется проворачивание коленвала на 2 оборота по часовой стрелке, для чего используется спец-ключ(на фото).
4. После этого натяжитель затягивается до отказа.
5. Далее запускаем мотор, и слушаем осталось ли лязгонье.
6. Если исчезло, значит цепь натянута. Если осталось – рекомендуем повторить процедуру с пункта №2.

В случае если выполненные действия не увенчались успехом, и шум остался, придется прибегнуть к выполнению визуального осмотра механизма ГРМ, а для этого придется разбирать двигатель.

Проверка натяжения

Цепь ВАЗ 2107 располагается в передней части мотора. Ее не видно, так как ее закрывает крышка головки блока цилиндров и сам блок. Прежде чем начинать разборку двигателя ВАЗ 2107, требуется разобраться с особенностями визуального осмотра и проверки ее натяжения. Проверку натяжения цепи рационально осуществлять только в случае, когда обычная ее натяжка не помогла решить проблему.

Чтобы визуально проконтролировать натяжение цепи ГРМ ВАЗ-2107, требуется первоначально снять корпус воздушного фильтра, затем крышку головки блока цилиндров. Для этого понадобится ключ на «10», с помощью которого требуется вывинтить 8 крепежных гаек.

После снятия крышки клапанов появляется доступ к верхней части изделия. Тут нужно осмотреть башмак натяжителя и успокоитель на целостность, а после этого уже выполнять проверку цепного механизма при помощи рук, а если не получается, можно воспользоваться монтировкой или большой отверткой.

Монтировку требуется установить таким образом, чтобы она стала между цепным механизмом и корпусом блока. В итоге получаем рычаг, которым и осуществляется проверка натяжения цепи на автомобиле ВАЗ 2107. Если она легко прогибается, то требуется регулировка ее натяжения или замена. Идеальным считается натяжение, при котором изделие не прогибается и натянуто, как струна.

https://youtube.com/watch?v=L27fdFKEj-U

Ремонт натяжителей ВАЗ 2107 не осуществляется, поэтому изделие придется заменить новым. Замена требуется редко, но лучше всего для этого подходит автоматический натяжитель АНЦ «Пилот». После его установки вы надолго забудете о шуме и лязге двигателя. Но если автоматический натяжитель у вас уже установлен, и при этом двигатель застучал или шумит цепь, то проводить регулировку не имеет смысла. Придется сразу осуществляется разборку и замену деталей механизма ГРМ.

Цепной привод ГРМ ВАЗ 2107 — описание

Цепная передача механизма ГРМ ВАЗ 2107 имеет большой ресурс, но когда-то приходит черёд и её замены. Необходимость в этом возникает в результате растяжения звеньев, когда натяжитель цепи уже не справляется с возлагаемыми на него функциями. Кроме этого, детали, отвечающие за нормальную работу привода ГРМ, со временем также подвергаются износу.

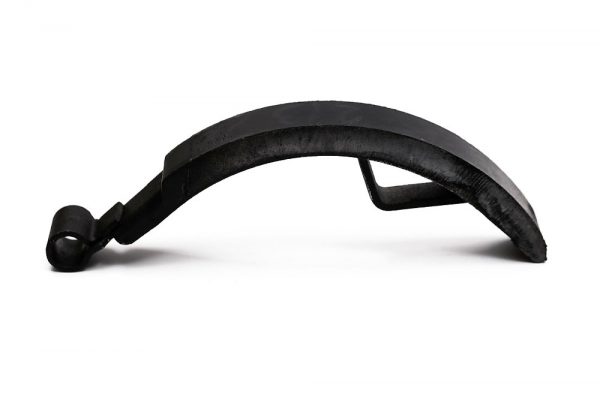

Успокоитель

В цепном приводе механизма газораспределения ВАЗ 2107 для гашения рывков и колебаний цепи применяется успокоитель. Без этой детали, при увеличении амплитуды колебаний, цепь может слететь с шестерён либо вовсе оборваться. Обрыв цепной передачи наиболее вероятен при максимальных оборотах коленчатого вала, что происходит мгновенно. В момент обрыва выходят из строя впускные и выпускные клапаны. После таких повреждений двигателю в лучшем случае потребуется капитальный ремонт.

По своей конструкции успокоитель представляет собой пластину, которая выполнена из высокоуглеродистой стали с двумя отверстиями для крепления. Ещё одним элементом, одновременно отвечающим за успокоение и натяжение цепи, является башмак. Его трущаяся поверхность выполнена из полимерного материала высокой прочности.

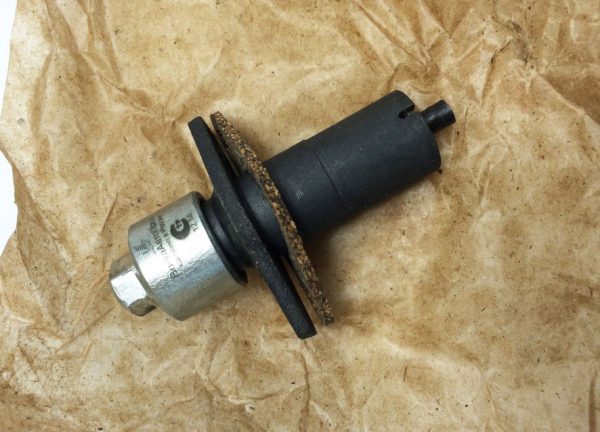

Натяжитель

Исходя из названия, можно понять, что устройство предназначено для исключения провисания цепи ГРМ во время работы двигателя. Существует несколько разновидностей таких механизмов:

• автоматические;
• механические;
• гидравлические.

Автоматические натяжители появились не так давно, но уже успели показать свои положительные и отрицательные стороны. Основным преимуществом изделия является то, что нет необходимости в периодической регулировке натяжки цепи, поскольку механизм удерживает её постоянно в натянутом состоянии. Из недостатков автонатяжителя выделяют быстрый выход из строя, высокую стоимость, плохое натяжение, о чём свидетельствуют отзывы некоторых автовладельцев.

Гидравлические натяжители работают в результате воздействия масла под давлением, которое подводится от системы смазки двигателя. Такое конструктивное исполнение не требует вмешательства со стороны водителя по части регулировки цепной передачи, но механизм иногда может подклинивать, что сводит на нет все его преимущества.

Наиболее распространённым натяжителем является механический. Однако он имеет существенный недостаток: изделие засоряется мелкими частичками, в результате чего плунжер заклинивает и механизм неспособен выполнять свои функции во время регулировки натяжения.

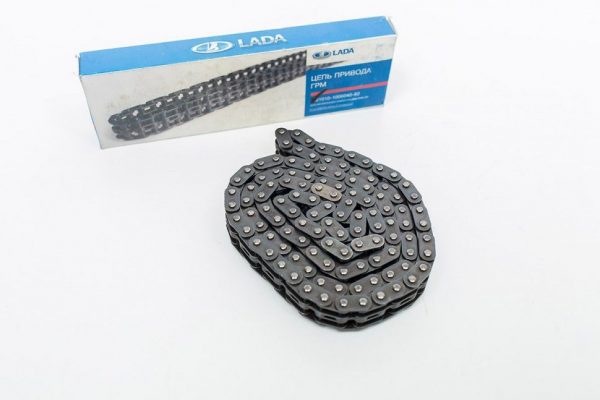

Цепь ГРМ в двигателе ВАЗ 2107 предназначена для соединения коленчатого и распределительного валов: на них стоят шестерни, на которые надевается цепь. После запуска силового агрегата, посредством цепной передачи обеспечивается синхронное вращение указанных валов. При нарушении синхронности по каким-либо причинам, происходит сбой в работе механизма ГРМ, в результате чего стабильная работа двигателя нарушается. В такой ситуации наблюдаются провалы мощности, ухудшение динамики, увеличение расхода топлива.

По мере эксплуатации автомобиля цепь растягивается, поскольку на неё возлагаются высокие нагрузки. Это говорит о необходимости периодической регулировки. В противном случае провисание приведёт к перескакиванию звеньев на шестернях, в результате чего нарушится работа силового агрегата. Чтобы этого не происходило, заводом рекомендуется проводить регулировку натяжения цепи каждые 10 тыс. км. пробега.

Самостоятельно производим натяжку цепи ГРМ на ВАЗ 2107

Когда необходима натяжка?

Механизм газораспределения на ВАЗ 2107 инжектор состоит из следующих элементов:

• шестерен промежуточного и коленчатого вала;
• распределительного и промежуточного валов;
• рокера;
• успокоителя;
• впускного и выпускного клапана;
• натяжителя;
• башмака;
• цепного привода ГРМ.

На фото изображены детали ГРМ.

Благодаря ГРМ осуществляется подача воздушно-топливной смеси и удаление отработанных газов. Его работа осуществляется с помощью цепной передачи или ремня. Они осуществляют передачу крутящего момента от коленвала к распредвалу.

Во время эксплуатации цепная передача и ремень находятся в постоянном напряжении, поэтому спустя время цепь постепенно вытягивается — увеличивается ее шаг. В этом случае двигатель начинает нестабильно работать на холостом ходу, начинают плавать обороты, мотор может глохнуть.

Если появились металлические звуки при повышении или понижении оборотов, это верный признак растяжения цепной передачи или износа успокоителя. Для устранения этих звуков нужно натянуть цепь или заменить успокоитель. Натяжение цепного привода также следует выполнять после замены каких-либо деталей ГРМ, в том числе успокоителя и башмака.

Регулировка цепной передачи на ВАЗ 2107 инжектор осуществляется с помощью натяжителя, который может быть механическим, автоматическим или гидронатяжителем. Для установки гидронатяжителя на ВАЗ 2107 нужно переделывать ГРМ. Вместо штатного часто устанавливается автоматический натяжитель, он более надежный.

Пошаговая инструкция

Перед началом работ по натяжке цепи авто нужно установить в удобное положение. Поставить ручку КПП в нейтральное положение, зафиксировать колеса, чтобы автомобиль не покатился во время процедуры.

Инструменты

Для проведения работ необходим следующий инструментарий:

• набор торцевых ключей;
• набор головок;
• пассатижи;
• отвертка;
• молоток.

Перед началом работы следует сделать визуальный осмотр цепного привода. Если найдены механические повреждения натяжного ролика, башмака, успокоителя, звездочек или цепи, дефектные детали необходимо заменить.

Этапы

Последовательность работ при натяжении цепи как в двигателе с инжектором, так и с карбюратором состоит из следующих этапов:

1. Для доступа к цепи ГРМ необходимо демонтировать защитную крышку, открутив крепежные болты, которые ее удерживают.

Далее нужно ослабить кулачковую гайку натяжителя цепного привода ГРМ. При этом башмак должен переместиться и натянуть цепь. Если он не переместился, то мог заесть плунжер в цинковом замке. Чтобы освободить плунжер, нужно несколько раз легко ударить по гайке молотком.
Затем следует проворачивать коленчатый вал до храповика по часовой стрелке. При этом необходимо правильно выставить метки. Проверяем совпадение меток

Если они не будут правильно выставлены, собьется фаза газораспределения. Как только нужно будет прилагать много усилий, необходимо остановиться и удерживать ключом вал от проворачивания. Именно в этом положении натяжка будет достаточной.

Удерживая коленчатый вал от проворачивания, затягиваем колпачковую гайку натяжного механизма.
Далее прикручиваем обратно крышку защитную.
После окончания работ заводим двигатель и проверяем на работоспособность. При исправной работе мотора не должно быть слышно никаких посторонних звуков.

Иногда натяжку выполнить невозможно, из-за того, что цепь со временем растягивается, а длины плунжера уже не хватает, чтобы выполнить регулировку. Если менять изделие не планируется, то можно для временной езды нарастить шток натяжителя, например, путем насаживания на конец штока втулки, с помощью которой крепится воздушный фильтр. Но все равно изношенное изделие необходимо заменить в ближайшее время.

Если возникли шумы в двигателе, где установлен автоматический натяжитель, то регулировку не делают, а выполняют замену деталей ГРМ. За состоянием механизма газораспределения нужно следить постоянно, выполняя вовремя замену ремня и натяжку цепи

Важно, проверить натяжение цепи перед регулировкой клапанов

Как натянуть цепь на ВАЗ 2107

Прежде чем приступить к работе, даем двигателю остынуть. Многие считают, что натягивать цепь надо на горячую, чтобы компенсировать ее тепловое расширение. По факту же на автомобиль устанавливается автоматический натяжитель, который справляется с этим. В принципе, разницы нет вообще, дать постоять мотору надо для того, чтобы масло стекло из головки в картер или ниже по магистрали.

Теперь смотрим, непосредственно, как натянуть цепь на ВАЗ 2107:

• Снимаем крышку клапанов. Не забываем про специфические шайбы, за которыми, в случае утери, придется топать в магазин;
• Торцовым ключом на 10 откручиваем два болта, которые держат натяжитель;
• Далее зажимаем его в тисы, либо в газовый ключ, после чего откручиваем ключом на 13 гайку-колпачок на три-четыре оборота;
• Вытаскиваем натяжитель из тисков. Упираем в стол или другую поверхность плунжер (тонкий пальчик с обратной стороны от колпачка), пока он полностью не утопится в корпус;
• Теперь затягиваем гайку, вставляем на место натяжитель. Само собой, надо проверить прокладку, при необходимости ее заменить. Затягиваем болты крепления;
• Делаем пару оборотов коленвала. Желательно делать это рукой, а не стартером. Для облегчения работы можно выкрутить свечи. Как только почувствовали равномерное сопротивление, придерживаем коленвал от обратного хода и откручиваем колпачок на пару оборотов. Тем самым мы «разряжаем» плунжер, и натягиваем цепь.

На этом натяжка цепи на ВАЗ 2107 закончена.
