Порядок замены ремня грм на ваз-2109

Если ремень грм на ВАЗ 2109 порвало и Вы собрались его менять.

Снимаем колесо, снимаем пластиковый подкрылок, если он у вас есть. Откручиваем болт шкива коленвала.

Если вы не знайте как открутить болт коленвала ВАЗ, то я сейчас расскажу маленькую хитрость.

Если Вам есть кому помочь, то просим помощника не снимая автомобиль с пятой передачи нажать как можно сильнее на тормоз. Сами тем временем берем головку и рычаг побольше и со всей силы крутим против часовой стрелки.

Если Вы в этой сложной ситуации одни тогда действия следующие: проверяйте, что машина на передаче и вкручивайте 2 болта которыми прикручиваются колёса в ступицу и между ними вставляйте лом, арматуру, крепкую палку (что найдёте, лишь бы не сломалось) и упирайте в землю. Далее берете головку, удлинитель и рычаг побольше и откручивайте болт следя за тем, чтобы машина не упала с домкрата.

Общие принципы замены цепи ГРМ на Фольксваген

Такая работа требует аккуратности и специальных навыков. Если у вас есть опыт самостоятельного ремонта авто, возможно, замена цепи ГРМ на Фольксваген и не вызовет особых сложностей. Для этой процедуры нужно подготовить определенный набор инструментов, комплектация которого может меняться в зависимости от модификации машины. Приведем пример для замены цепи ГРМ на Фольксваген Passat:

Для такой работы понадобится:

• комбинированный рожково-накидной ключ на 10 мм;
• торцевые головки 10, 13, 16, 17, 18, 24, 27;
• биты TORX t25, t30;
• биты шестигранные 5 мм, 6 мм;
• биты многогранные М10, М12;
• специальный ключ VAG t10355 для снятия шкива коленчатого вала;
• специальный ключ VAG t10352 для снятия клапана распределительного вала;
• пассатижи;
• домкрат или подъемник.

Только при наличии всех вышеперечисленных инструментов можно приступать к замене цепи ГРМ на Фольксваген Пассат.

В некоторых модификациях двигателей Фольксваген для замены цепи газораспределительного механизма нужно снять переднюю крышку мотора.

Инструкция по разборке ГРМ на Фольксваген:

1. На первом этапе выполнения работ нужно отсоединить от катушек зажигания провода и выкрутить сами катушки. Чтобы при сборке ничего не перепутать, рекомендуем пронумеровать все демонтированные комплектующие.
2. От клапанной крышки необходимо отсоединить воздушные шланги. После этого открутите все болты крепления этой детали. Снятие крышки клапанов необходимо, чтобы обеспечить доступ к цепи ГРМ.
3. Правая подушка двигателя мешает дальнейшей разборке узла, поэтому ее следует отсоединить.
4. Затем нужно приготовить емкость для масла, установить ее под поддон, открутить сливную пробку и слить масло с двигателя. После того, как оно полностью стечет, откручиваем масляный фильтр.
5. Теперь нам понадобится еще одна емкость, чтобы слить охлаждающую жидкость из радиатора. Для полного слива антифриза необходимо открыть крышку на радиаторе.
6. Теперь можно снять радиатор охлаждения, приводной ремень с генератора и хомут подводящего патрубка.
7. Переходим к демонтажу ГБЦ. Для этого нужно открутить четыре крепежных винта. Кроме крышки нужно снять вентилятор и сопутствующие детали.
8. Теперь необходимо снять поддон двигателя, предварительно отсоединив болты крепления глушителя и демонтировав сам глушитель.
9. Ослабьте винты крепления водяного насоса. Это необходимо для снятия серво ремней кондиционера и усилителя рулевого управления.
10. Между коленвалом и боковой частью картера нужно установить деревянный брусок и демонтировать шкив коленчатого вала (для этого нужно открутить болт крепления).
11. Завершается разборка снятием шкива водяного насоса. Под ним есть прокладка, которую также следует снять. Кроме того, нужно демонтировать и масляный насос.

После завершения разборки переходим к снятию цепи ГРМ на Фольксваген. Вначале нужно открутить винты, которыми крепятся шестерни распределительного вала закреплены. Для фиксации распредвала используется разводной ключ.

Последовательность демонтажа цепи ГРМ на Фольксваген:

1. Вначале нужно снять успокоитель цепи (верхняя планка).
2. После этого нужно демонтировать натяжитель и планку, обеспечивающую натяжение успокоителя. Внимательно осмотрите натяжитель на наличие дефектов, возможно, придется заменить эту деталь.
3. Нижняя планка одевается на шпильку.
4. Выполняем снятие цепи.
5. Нижнюю шестерню снимают при помощи плоской отвертки.

Снятую цепь ГРМ можно сравнить с новой деталью. Разница, как правило, бывает ощутимой: старая цепь будет более длинной.

Новую цепь перед установкой следует смазать моторным маслом.

Установка цепи ГРМ на Фольксваген выполняется в обратном порядке. Предварительно следует очистить все устанавливаемые детали. Боковая поверхность мотора очищается с помощью обезжиривающих средств и чистой ветоши.

Чтобы правильно выполнить замену цепи ГРМ на Фольксваген необходимо обеспечить совпадение ее метки с нужными точками на шкивах. Крышку ГБЦ устанавливают на герметики, и прижимают крепежными болтами. После этого нужно дождаться пока герметик подсохнет. Дальнейшая сборка узла производится в порядке обратном разборке.

После завершения работ по замене цепи ГРМ на Фольксваген нужно обеспечить ее натяжение. Перед началом этой операции убедитесь, что все детали ГРМ не имеют видимых механических повреждений (для этого придется снять клапанную крышку). Детали, которые имеют дефекты, следует заменить.

Ремень ГРМ двигателя ВАЗ 2109

Раньше зубчатое устройство встречалось достаточно редко и вызывал некоторое недоверие у автолюбителей. В современных автомобилях такой привод уже не является редкостью. И на то есть ряд объективных причин:

• привод на зубчатом ремне менее шумный;
• простота конструкции и лёгкий вес;
• обслуживание стоит дешевле.

Но, как оказалось, у ремня есть немало недостатков. Во-первых, недолговечность (часто рвётся). Во-вторых, при длительной эксплуатации наблюдается провисание, сопряженное с визгом. В-третьих, если перетянуть ремень, то его зубья со временем «слижутся», что приведёт к необходимости замены и нестабильной работе силового агрегата.

Назначение ремня ГРМ

Ремень ГРМ изготавливается из резины и имеет зубья с насечками на внутренней стороне. Главная его задача заключается в обеспечении синхронного вращения приводов коленвала и распредвала. Благодаря ремню достигается меньшая скорость распредвала: она ниже относительно скорости коленчатого вала в два раза. К сожалению, деталь служит не так долго, как цепь, и изнашивается уже до 60 тыс. км пробега. Рекомендуется ремень заменить, даже если визуально нет видимых повреждений и признаков износа.

https://youtube.com/watch?v=aIOMGBmM3SM

Обрыв ремня полностью выводит из строя двигатель, передвигаться на автомобиле становится невозможным. На 8-клапанных двигателях с объёмом 1,5 л (инжектор и карбюратор имеют одинаковые системы) обрыв ремня не приводит к тому, что клапаны деформируются, в просторечье – клапаны загибает о клапанную крышку.

Причин, по которым обрывается привод, может быть несколько.

1. Естественный износ ремня или заводской брак (некачественный материал).
2. Попадание масла и грязи, как следствие – отслаивание резины и обрыв.
3. Заклинивание насоса охлаждающей жидкости, при этом наблюдается течь антифриза.
4. Проблема с роликом-натяжителем.
5. Заклинивание распредвала или коленвала.

Для того чтобы избежать финансовых затрат на устранение проблем, когда порвётся ремешок газораспределительного механизма, необходимо по возможности контролировать работу ГРМ:

• не пренебрегать установленным регламентом и своевременно менять расходные материалы (ремень, ролик, помпу и др.);
• слушать звук двигателя и при возникновении подозрительных шумов немедленно искать причину;
• регулярно проверять натяжение ремня, при необходимости подтягивать;
• следить за сигнальными лампами на приборной панели (сигнальная лампа давления масла сообщает об имеющейся неисправности);
• не допускать подтёков масла, если они есть – искать причину утечки.

Так можно будет отслеживать состояние ремня. И при наличии трещин, задиров и других повреждений своевременно заменить привод, не дожидаясь, пока в самый неподходящий момент он оборвётся.

Как натянуть ремень ГРМ правильно

Оптимальная натяжка ремешка газораспределительного механизма проверяется очень просто. Приложив небольшое усилие, необходимо выкрутить ремень. Если угол, на который он выкручивается, составляет 90 градусов, то натяжка не требуется.

После замены любого элемента ГРМ потребуется натянуть ремень. Для этого нужно надеть его на зубчатые шкивы привода коленвала и распредвала и с помощью ролика-натяжителя сделать натяжку оптимальной. После этого нужно несколько раз провернуть двигатель. Это можно сделать ключом, поворачивая гайку крепления шкива распредвала. Далее нужно посмотреть местоположение установочных меток на маховике и шестерне – они должны точно совпадать. Если совпадения нет, ремень снова снимается. А шкивы устанавливаются по меткам, после чего процедура натяжки повторяется.

Бывает так, что даже правильно натянутый ремень после запуска двигателя начинает сползать. Причина этого – деформация шпильки ролика. Необходимо её заменить.

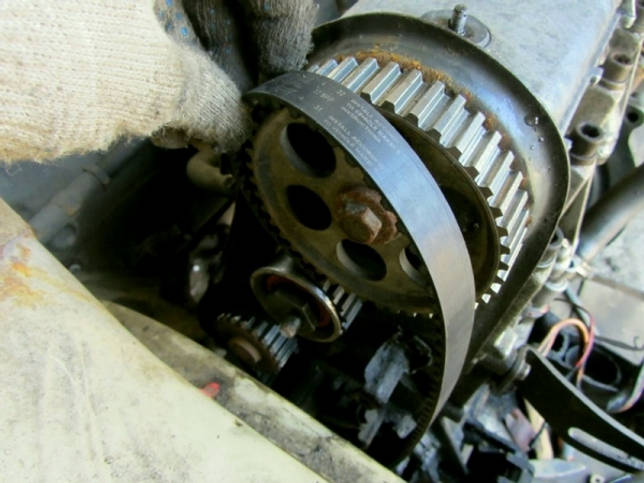

Демонтаж

Чтобы грамотно выполнить замену РГРМ, вам необходимо для начала демонтировать элемент. На процесс может уйти достаточно много времени, хотя сама по себе работа не относится к категории очень сложных.

1. Снимите кожух, закрывающий ремень, шкивы, демонтируйте натяжной ролик и остальные элементы, относящиеся к газораспределительному механизму.
2. Крышка удерживается с помощью трех крепежных болтов, потому со снятием проблем возникнуть не должно.
3. Снимите ремень генератора. Так вы получите доступ к искомому объекту — ремню ГРМ. Чтобы сделать это, опустите немного вниз стопорный болт и пододвиньте генератор в сторону двигателя. Так ремень ослабнет, что позволит легко его снять.
4. Выставите механизм газораспределения по меткам. Для начала нужно установить в необходимое положение коленчатый вал. Это делается путем его проворачивания и просмотра через люк на корпусе сцепления.
5. Прекращайте вращение, как только отметка на маховике коленчатого вала совпадет с отметками на корпусе. Это говорит о том, что поршень первого цилиндра оказался в ВМТ — верхней мертвой точке.
6. Удостоверьтесь в том, что метка, имеющаяся на шестеренке распределительного вала, находится на одном уровне с отметкой, нанесенной на металлическом корпусе.
7. Выставив метки, можно приступать к процедуре демонтажа старого изношенного ремня газораспределительного механизма.

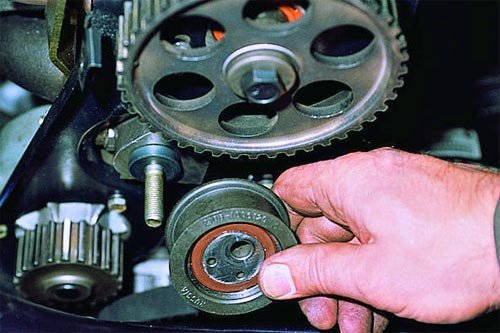

8. Отпустите и отведите в сторону натяжной ролик. Так вы ослабите натяжение ремешка. Как результат, его можно снимать с занимаемой позиции.
9. Далее нужно сбросить ремень с шестерни коленчатого вала. Для этого предварительно снимается шкив.
10. С демонтажем шкива проблем возникнуть не должно, поскольку снимается он так. Сначала снимите правое колесо, поверните руль вправо и вы получите доступ к боковому щитку. Щиток снимается, а за ним уже располагается шкив коленчатого вала. Актуально для карбюраторов и инжекторов.
11. Если ваш ВАЗ 2109 имеет инжекторный двигатель, для снятия шкива потребуется зафиксировать коленчатый вал. Сделать такую процедуру не сложно. Вставьте длинную отвертку в специальный люк, где расположена метка маховика. Так коленчатый вал зафиксируется в необходимом положении, потому вы сможете легко открутить ваш шкив.
12. На карбюраторном ВАЗ 2109 фиксацию следует выполнить непосредственно на шкиве.
13. Прежде чем приступить к снятию ремешка газораспределительного механизма, изучите состояние водяного насоса и натяжного ролика. Также следует проверить, исправна ли ось натяжного ролика и шестерни ГРМ.
14. При наличии повреждений дефектные элементы обязательно подлежат замене.
15. Проверьте, в каком текущем состоянии находятся сальники распределительного и коленчатого вала.

Статья в тему: Датчик дроссельной заслонки на ВАЗ 2110: признаки неисправности

Процесс демонтажа

Специалисты сходятся во мнении, что при замене ремня газораспределительного механизма следует также менять ролики и помпу. Но это рекомендация, а не обязательное условие.

Ауди 100

Вообще на Ауди была произведена в 1991 году модернизация почти всех двигателей. Благодаря ей в направлении урезания оборотов сдвинулись оптимальные значения мощности. Таким образом, это сказалось непосредственно на характере натяга резинового кольца грм.

Следует знать, что изначально ремень на Ауди натягивался при помощи помпы. Делалось это фактически единственный раз, а далее при замене новый ремень ставился без всяческих регулировок.

После модернизации вместо неподвижного ролика установили подвижный, наделенный системой термокомпенсации. Поставлялся этот ролик-узел в сборе, стоил около 130 долларов, но владельцы редко пользовались оригинальными и ставили дубликаты за 20 долларов, дабы сэкономить средства при замене. Но в результате этого у некоторых владельцев Ауди начинались проблемы, ремень периодически смещался, сползал с места.

Задача регулировки ремня грм Ауди сводится к тому, чтобы удалось скрутить ремень на 90* или другими словами, на одну четверть полного оборота. Ниже приводится инструкция, что и как сделать, если натяжение сильное или чересчур слабое.

1. Терморолик проверяется только на холодную.
2. Изначально напряжение ремня должно быть равно 0.

Продолжаем:

• Штанценциркулем выставляется расстояние между фиксатором ролика и его вращалкой (назовем его «А»). Оно должно быть равно 49 мм.
• После этого надо запустить ДВС, но сразу же заглушить, как только включится вентилятор.
• Теперь заново проверить расстояние «А». Изменения не должны быть меньше/больше 7,2-7,3 мм.

Это термоустройство ходит примерно около 150 тыс. пробега, но исключения бывают.

Распространенные вопросы

У начинающих водителей возникает немало вопросов в связи с эксплуатацией комплектом ГРМ. Чтобы избежать поломок, нужно разобраться заранее.

Почему сильно нагревается ролик ремня

Ремень с роликами во время работы греется, это нормально – температура передается от мотора. Если роликовый натяжитель закреплен корректно, по меткам, переживать не о чем.

Появился скрежет – в чем причина

Шум при холодном пуске двигателя возникает по нескольким причинам. Основные:

1. Износ комплекта ГРМ – если износились зубья, возникает свист, некоторые части ременного привода проскальзывают при вращении шкивов. Скорый выход узла из строя вероятен, а поскольку обрывы в пути опасны, обслуживание откладывать нежелательно. Иногда свисты проходят после дополнительного натяжения ремня, но не факт.
2. Контакт с жидкостями – приводит к шумам на холодную при старте мотора либо после замены. Такие симптомы говорят о протечках охлаждающей, моторной жидкости (не только масла, антифризы, но и любые другие). Возможно, тормозная жидкость попала на резину по другим причинам, иногда расходники поступают на диски из шкивов. Нужно устранить факторы утечек, выполнить замену.
3. Шумы после замены говорят о том, что был установлен комплект низкого качества. Возможно, он дешево стоит или просто поддельный. Решит проблему только установка другого комплекта – тогда свисты сразу пройдут.

Также эксперты при появлении скрежетов, свистов и других шумов рекомендуют проверить натяжные ролики. Если они сработались, нужна замена. В противном случае после свистов могут начаться более серьезные проблемы.

Что делать, если резко оборвался ремень

Даже регулярные ТО и тщательные обслуживания не предотвращают обрывы на 100%. Если ремень оборвался в дороге, нужно проверить его под капотом и убедиться, что повреждены не другие узлы. В дорожных условиях поставить новый комплект сложно, скрепить разрыв тоже фактически нереально. По возможности вызывают эвакуатор для доставки авто на СТО или в гараж. Буксировки не желательны. Вариант для профессионалов – поставить новый комплект вместо поломанного на месте.

Установка

Замена сальника распредвала на ВАЗ 2109 Теперь непосредственно о том, как вернуть на место уже новый ремешок ГРМ. Сложного тут также ничего нет, но посмотреть наглядные видео, изучить инструкцию все же советуем.

1. Как только вы осмотрели состояние узла и решили что-то поменять, приступайте к сборке механизма.
2. Сподручнее работу выполнять так, чтобы все надписи были повернуты в вашу сторону, то есть в сторону правого крыла автомобиля.
3. Поставьте на место шкив, если не потребовалась его замена.
4. Далее надевается ремень. Причем надевать следует сначала на нижнюю шестерню, а потом уже на верхнюю. Не наоборот.
5. Убедитесь, что отсутствуют провисания.
6. Заведите ремень газораспределительного механизма за водяную помпу и натяжной ролик.
7. Подтяните натяжной ролик, используя специальный ключ.
8. При отсутствии такового ключа используйте простой ключ и отвертку.
9. Обязательно отрегулируйте новенький ремешок должным образом. Регулировка выполняется до того момента, когда его вы уже не сможете провернуть на угол более 90 градусов. Это оптимальный вариант натяжка ремешка для ВАЗ 2109.
10. Проверните несколько раз шкив. Это позволит удостовериться, что метки на шестеренке газораспределительного механизма и на маховике имеют правильное положение.
11. Если метки по каким-то причинам не совпали, у нас плохие новости. Вам придется вновь снимать ремешок, и регулировать положение заново.

Обратная сборка узла Основная сложность в замене ремешка ГРМ заключается не в проблематичности выполняемых процессов, а во времени, которое необходимо затратить на ремонт.

Грамотный подход, внимательность и использование качественного нового ремня позволит без проблем восстановить работоспособность газораспределительного механизма и сэкономить не одну сотню рублей на посещении автосервиса.

Пошаговая инструкция замены

Почему свистит ремень генератора при запуске двигателя или кондиционера

Автомобиль ВАЗ 2109 сконструирован таким образом, чтобы при необходимости проведения ремонтных работ, их мог выполнить сам автовладелец. Процесс смены ролика натяжителя довольно простой, а по времени он займет не более 1,5 часов.

Пошаговая инструкция для проведения технических работ с системой ГРМ:

1. Припарковать автомобиль. Лучше всего использовать гараж с хорошим освещением.
2. Далее нужно выключить двигатель. Подождать около 10 минут для остывания двигателя.
3. При помощи ключа трещотки открутить кожух ремня ГРМ.
4. Специальным ключом нужно ослабить натяжитель ремня.
5. Затем открутить шкив привода.
6. Провести пол оборота ремня, во время которого аккуратно выполнить его снятие.
7. Далее при помощи накидного ключа нужно ослабить болт, фиксирующий положение натяжителя.
8. Затем освободить натяжитель от давления в пружине.
9. Далее нужно выполнить замену проставочных колец, шайб если такие используются в двигателе вашей модификации.
10. Заменить натяжители.
11. После того как ролики будут установлены, их положение будет настроено, можно приступать к обратному монтажу ремня ГРМ.
12. Нужно выставить шестерню вала и генератора таким образом, чтобы метка в виде полосы на шестернях была направлена в сторону генератора сцепления.
13. Затем можно надеть ремень ГРМ.
14. После чего выполнить регулировку его натяжителя. Если в автомобиле установлен модифицированный щит системы ГРМ, то владельцу придется выполнять регулировку всех натяжителей одновременно, затягивая их по полоборота по часовой стрелке. Затем переходить против часовой стрелки к следующему. Так до конца затяжки всех роликов.
15. После выполненной сборки нужно завести двигатель.
16. Затем нужно пронаблюдать за движением ремня. При наличии в нем люфта, он движется с перекосами, издает шум, или скрип, то нужно выполнить дополнительную регулировку.
17. После тестового старта нужно еще раз завести мотор, дать ему проработать около 10-15 минут. После чего выключить двигатель машины, проверить степень заряда аккумулятора. Если его напряжение в норме, то все работы выполнены корректно.

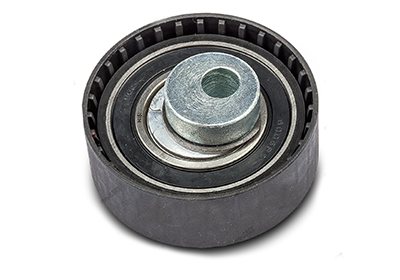

ролик со скрытой пружиной

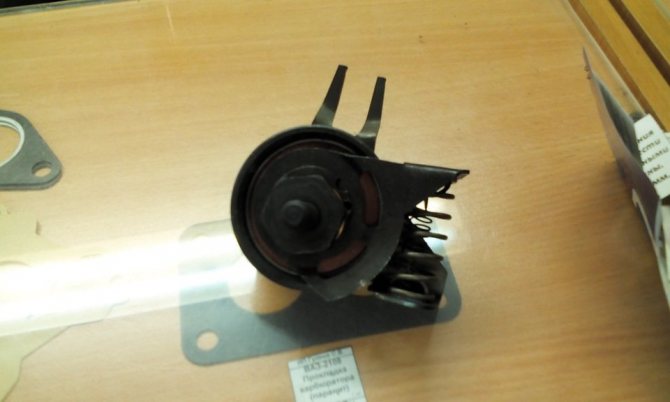

ролик с конструкцией внешней пружины

Если после проведенных работ, у владельца автомобиля нет нареканий к работе двигателя, то на этом процесс замены роликов ГРМ в двигателе окончен.

Неисправности после замены роликов ГРМ

В большинстве случаев, после проведения замены натяжителей ремня ГРМ, автовладелец не встречает никаких проблем. Однако, как показала практика, неисправности могут проявить себя спустя некоторое время.

Неисправности и способы устранения:

Неисправность 1: Аккумулятор плохо заряжается, после нескольких часов простоя автомобиль не заводится. Также в бортовой электросети наблюдаются перепады напряжения.

Способ решения: Скорее всего во время установки ремня ГРМ, водитель неверно настроил положения шестерен вала, по отношению к шестерни генератора. Следствием чего стали проявляться сбои в бортовой сети. Они возникают из-за асинхронной работы выше описанных шестерен. Для устранения данной проблемы следует всего лишь выполнить отладку положения шестерен вала, генератора. После проведения дополнительной настройки проблема уходит.

Неисправность 2: После замены роликов — ремень ГРМ треснул, или вовсе порвался.

Способ решения: В большинстве случаев, такая проблема встречается при установленной модифицированной панели щита системы ГРМ. Такие поломки происходят из-за того, что положение роликов было не откалибровано, в следствии чего ремень был перетянут. Для устранения данной неисправности стоит снять один из роликов, затем надеть ремень. После этого установить снятый ролик обратно на панель. Затем проводить настройку его положения. Саму настройку нужно проводить при помощи специального ключа, которым нужно затягивать дополнительные винты на натяжителе. Во время настройки положения ролика следует также выполнять проворот ремня, чтобы удостовериться в отсутствии чрезмерного давления на нем.

При появлении любых других неполадок в работе двигателя после проведенной замены роликов, простым решением будет:

1. Проведение проверки положения ведущих шестерен. Скорее всего из-за неточного выставления положения вала при замене ролика, произошло отворачивание шестерни генератора. В таком случае ее необходимо подтянуть.
2. В случае если автовладелец не может самостоятельно решить выше перечисленные проблемы, то необходимо обратиться в официальный сервис по ремонту автомобилей ВАЗ.

Несмотря ни на что хотелось бы подчеркнуть, что автомобиль ВАЗ 2109 хоть и является детищем отечественного автопрома, но при должном уходе может не один год прослужить своему владельцу.

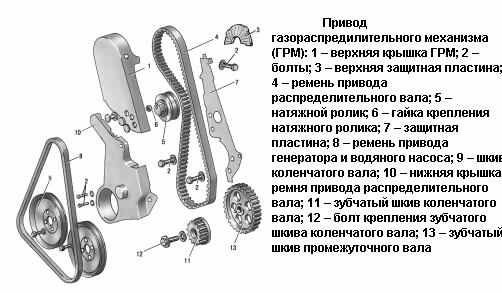

Устройство ГРМ ВАЗ 2109

Механизм состоит из распределительного вала или, проще говоря, распредвала. Его задача заключается в управлении клапанным механизмом с помощью толкателей, которые двигают кулачки клапана, открываются и закрываются. В гнезде каждого толкателя находится одна или несколько регулировочных шайб, с помощью которых выставляется нужный тепловой зазор.

Клапанная группа находится непосредственно в головке блока цилиндров. Впускные и выпускные клапаны отличаются друг от друга материалом, из которого изготовлены. Клапан впуска изготавливается из сплава стали с добавлением хрома и кремния. Клапан выпуска сочетает в себе такие металлы, как сталь, хром, молибден, никель и марганец. На каждом клапане есть специальная наплавка из жаростойкого материала, которая предотвращает его разрушение под действием высоких температур внутри камеры сгорания. Направляющие втулки сделаны из чугунного сплава, а сверху расположены маслосъёмные колпачки со стальным кольцом. Назначение колпачков – ограничение возможного попадания масла в камеры сгорания через зазоры между направляющей втулкой и клапаном.

С помощью пружин, опирающихся на опорные шайбы, клапаны прижимаются к сёдлам. Такое крепление не допускает чрезмерного износа и считается достаточно надёжным. Толкатели в виде цилиндрических стаканов передают действие от распредвала на клапаны посредством кулачков. Когда двигатель запущен, толкатели вращаются вокруг своей оси, таким образом, износ происходит равномерно. Насос охлаждающей жидкости, или попросту помпа, также участвует в системе ГРМ на ВАЗ 2109 и приводится в действие тем же зубчатым ремнём, который натягивается с помощью ролик-натяжителя, вращающегося на оси ГБЦ.

Определение правильного расположения шкивов привода происходит посредством вращения коленчатого вала.

Необходимо повернуть его таким образом, чтобы оба клапана находились в закрытом положении. Если метки на задней крышке и шкиве распредвала будут совпадать, то ремешок натянут неправильно. Необходимо ослабить его с помощью ролика, натянуть как следует и снова проверить метки. Распредвал изготовлен из чугунного сплава и представляет собой вал, на котором находится пять шеек для опоры. На нём же зафиксирован эксцентрик, который приводит в действие топливный насос. На торцевой задней части распредвала крепится паз для монтажа датчика зажигания силовой установки.

Демонтаж

Чтобы грамотно выполнить замену РГРМ, вам необходимо для начала демонтировать элемент. На процесс может уйти достаточно много времени, хотя сама по себе работа не относится к категории очень сложных.

• Снимите кожух, закрывающий ремень, шкивы, демонтируйте натяжной ролик и остальные элементы, относящиеся к газораспределительному механизму.
• Крышка удерживается с помощью трех крепежных болтов, потому со снятием проблем возникнуть не должно.
• Снимите ремень генератора. Так вы получите доступ к искомому объекту — ремню ГРМ. Чтобы сделать это, опустите немного вниз стопорный болт и пододвиньте генератор в сторону двигателя. Так ремень ослабнет, что позволит легко его снять.
• Выставите механизм газораспределения по меткам. Для начала нужно установить в необходимое положение коленчатый вал. Это делается путем его проворачивания и просмотра через люк на корпусе сцепления.
• Прекращайте вращение, как только отметка на маховике коленчатого вала совпадет с отметками на корпусе. Это говорит о том, что поршень первого цилиндра оказался в ВМТ — верхней мертвой точке.
• Удостоверьтесь в том, что метка, имеющаяся на шестеренке распределительного вала, находится на одном уровне с отметкой, нанесенной на металлическом корпусе.
• Выставив метки, можно приступать к процедуре демонтажа старого изношенного ремня газораспределительного механизма.
• Отпустите и отведите в сторону натяжной ролик. Так вы ослабите натяжение ремешка. Как результат, его можно снимать с занимаемой позиции.
• Далее нужно сбросить ремень с шестерни коленчатого вала. Для этого предварительно снимается шкив.
• С демонтажем шкива проблем возникнуть не должно, поскольку снимается он так. Сначала снимите правое колесо, поверните руль вправо и вы получите доступ к боковому щитку. Щиток снимается, а за ним уже располагается шкив коленчатого вала. Актуально для карбюраторов и инжекторов.
• Если ваш ВАЗ 2109 имеет инжекторный двигатель, для снятия шкива потребуется зафиксировать коленчатый вал. Сделать такую процедуру не сложно. Вставьте длинную отвертку в специальный люк, где расположена метка маховика. Так коленчатый вал зафиксируется в необходимом положении, потому вы сможете легко открутить ваш шкив.
• На карбюраторном ВАЗ 2109 фиксацию следует выполнить непосредственно на шкиве.
• Прежде чем приступить к снятию ремешка газораспределительного механизма, изучите состояние водяного насоса и натяжного ролика. Также следует проверить, исправна ли ось натяжного ролика и шестерни ГРМ.
• При наличии повреждений дефектные элементы обязательно подлежат замене.
• Проверьте, в каком текущем состоянии находятся сальники распределительного и коленчатого вала.

Процесс демонтажа

Специалисты сходятся во мнении, что при замене ремня газораспределительного механизма следует также менять ролики и помпу. Но это рекомендация, а не обязательное условие.

Установка водяного насоса и натяжного ролика

Заводом-производителем рекомендуется замена ремня ГРМ вместе с помпой и натяжным роликом. Кроме того, в случае сильного износа следует менять и шестерню распределительного вала.

Для того чтобы заменить помпу, нужно провести следующие операции.

1. Слить охлаждающую жидкость в какую-нибудь тару.
2. Открутить шестерню распредвала, удерживая от поворачивания отверткой, вставленной в отверстие шестерни и упертой в гайку, крепления задней крышки.
3. Снять шестерню.
4. Открутить гайку и 4 болта крепления задней крышки и отодвинуть ее в сторону.
5. Вынуть старую помпу, потянув ее отверткой за зубчатый шкив.
6. Установить новую деталь вместе с прокладкой.
7. Собрать все в обратном порядке.
8. Залить тосол.

Водяной насос можно не менять, если вам не сложно будет снова разбирать всю конструкцию, когда старый потечет.

Проверяем натяжку ремня

Натяжной ролик нужно менять обязательно, так как внутри него есть смазанные подшипники. Их ресурс рассчитан таким образом, чтобы смазка кончалась через 50000 километров пробега. Потом они начинают сыпаться.

Для замены старого ролика нужно открутить гайку и снять его со шпильки. За роликом есть шайба, не потеряйте ее, в магазинах они появляются редко. Теперь можно надеть новый ролик и прикрутить его на ось.

Как выставить метки грм на ВАЗ

В этой статье показано как выставить метки ГРМ на ВАЗ 2109. Замена ремня ГРМ является одной из самых важных процедур технического обслуживания автомобиля. Потому что обрыв ремня ведёт к поломке двигателя. Вконечном счёте данный вид работ не требует больших материальных затрат и умения квалифицированного специалиста

Очень важно понимать процессы, происходящие в работающем двигателе, Чтобы правильно с ориентировать порядок проведения работ по замене ремня ГРМ

Как выставить метки грм ВАЗ

Поршень в момент сжатия топлива должен находиться в верхней мертвой точке. Соответственно на зубчатом шкиве коленвала имеется метка. При совмещении которой с меткой на передней крышке двигателя фиксируется данное положение. В момент нахождения поршня в верхней мёртвой точке. Клапана данного цилиндра в головке блока должны быть полностью закрыты.

Этому соответствует также определённое положение распредвала. Которое отмечено меткой. Выставлять метки необходимо по первому цилиндру двигателя. То есть поршень первого цилиндра находится в ВМТ. Клапана полностью закрыты. Необходимо также понимать, что следующее положение поршня, при котором происходит сжатие топлива и метки расположены правильно.

Соответствуют одному обороту распредвала и двум оборотам коленвала. Вследствии этого метка коленвала дважды совмещается с меткой на передней крышке двигателя. А правильное её положение соответствует тому когда поршень находится в ВМТ в момент сжатия топлива. И клапана первого цилиндра закрыты полностью. Если все это понимать то сам процесс установки ремня не вызовет ни каких затруднений. Возьмите любой существующий двигатель внутреннего сгорания. Все эти процессы останутся неизменными. Различие лишь в конструкции привода грм. Либо это ремень либо цепь либо шестерни. Нам остаётся разобраться лишь в нюансах характерных для каждого типа двигателя.

Разборка ГРМ

Я хотел бы рассказать об устройстве ГРМ двигателя установленного на автомобиль ВАЗ 2109. С головкой блока цилиндров имеющую 8 клапанов. То есть каждый цилиндр имеет один выпускной и один впускной клапан. Соответственно работу этих клапанов обеспечивает один распредвал.

И так с чего начать разбирать механизм привода ГРМ. На данном автомобиле удобнее будет снять переднее правое колесо. Внизу снять защитный кожух. Это нам необходимо, для того чтобы получить доступ к шкиву привода генератора. И зубчатому шкиву привода распредвала. Поэтому сняв защитный щиток мы сможем открутить болт крепления шкива привода генератора . Предварительно необходимо ослабить натяжение ремня генератора, и снять ремень. Затем снимаем пластмассовый защитный кожух сверху. Он держится на трёх крепёжных болтах. Ослабляем гайку крепления натяжного ролика, после этого ремень легко снимается с зубчатых шкивов.

Замена ролика

Прежде всего необходимо заменить натяжной ролик на новый. Поэтому устанавливаем дистанционную шайбу. Сам ролик и притягиваем ролик крепёжной гайкой.

Желательно заодно поменять и помпу, не больших денег она стоит. А вреда может принести очень много в случае выхода из строя.

Устанавливаем коленчатый вал по метке

Теперь необходимо правильно установить коленчатый вал. Для этого прокручиваем до совмещения метки на зубчатом шкиве и передней крышке двигателя.

Поршень находится в верхней мёртвой точке. Этому положению также соответствует риска на маховике. Которая совмещается с центральной прорезью шкалы установки зажигания. Её хорошо видно через смотровое окно в корпусе кожуха маховика.

Установка распредвала по метке

Следующим этапом устанавливаем метку зубчатого шкива привода распредвала. Совмещая её с выступом на защитном кожухе ГРМ. Это положение распредвала соответствует моменту сжатия топлива в камере сгорания. И клапана в цилиндре при этом закрыты.

Установка ремня

Устанавливаем зубчатый ремень, так как показано на фотографии. Пропуская его через помпу и натяжной ролик.

Устанавливаем на своё место шкив привода генератора. Натягиваем ремень при помощи натяжного ролика. Для этого у ролика имеются специальные отверстия.

После того как мы натянули ремень и зафиксировали натяжной ролик

Важно ещё раз проверить соответствуют ли метки правильному положению. Для этого проворачиваем коленчатый вал несколько раз и совмещаем метки

Если они встали правильно. Закрываем верхний защитный кожух, устанавливаем нижний кожух и колесо. Всё, двигатель можно заводить.
