Замена ремня грм на рено дастер своими руками

Процесс замены ремня

Процедура установки нового элемента для привода газораспределительного механизма зависит от конструкции двигателя. В бензиновых агрегатах используется 16-клапанная головка с 2 валами и фазовращателем (установлен только на версии объемом 2 л). В дизеле применена 8-клапанная головка с единым распределительным валом.

На дизеле

Последовательность операций при обслуживании ремня на дизеле:

1. Установить машину на подъемнике, снять защиту с мотора и переднее правое колесо.
2. Демонтировать пластиковый щиток, а затем удалить ремень привода вспомогательного оборудования.
3. Установить под поддон двигателя упор, позволяющий снять опорный кронштейн (держится на 5 болтах). Пред откручиванием подушки требуется отсоединить трубки подачи топлива.
4. Снять пластиковый щиток ГРМ, удерживаемый боковыми защелками и центральной клипсой.
5. Выставить коленчатый вал в позицию верхней мертвой точки в первом цилиндре, а затем отвернуть болт фиксации шкива. При ВМТ в первом цилиндре шпонка на валу находится в верхнем положении.
6. Демонтировать кронштейн подушки мотора (держится на болтах), а затем нижнюю часть щитка.
7. На дизеле предусмотрены метки на шкивах и ремне, позволяющие выставить положение элементов. Распределительный вал можно зафиксировать болтом, что позволяет уточнить положением ВМТ в первом цилиндре.
8. Ослабить натяжение ролика и снять ремень.
9. Установить новые детали, отрегулировать натяжение привода ГРМ и собрать мотор.

На бензине

Алгоритм действий при установке ремня на 1,6- или 2-литровом моторе:

1. Установить машину на ровную поверхность, а затем уложить под задние колеса упоры.
2. Поднять правый передний угол, под кузов установить страховочную опору.
3. Снять переднее правое колесо, а затем отогнуть пластиковый щиток на арке, за которым находится шкив коленчатого вала мотора.
4. Ослабить натяжение ролика, а затем снять ремень привода вспомогательных агрегатов.
5. Отвернуть болт крепления шкива на коленчатом валу. Процедура на машинах с ручной коробкой проводится при включенной повышающей передаче и зажатых тормозах (требуется помощь второго человека). На автомобилях с автоматической трансмиссией для ограничения подвижности коленчатого вала используется ломик, который вставляется в зубцы маховика через отверстие в картере.
6. Снять воздушный канал, идущий от фильтра к дроссельному узлу.
7. Вынуть пластиковые заглушки, закрывающие задние торцы распределительных валов.
8. Установить в прорези специальное приспособление (оригинальное или самодельное), которое обеспечивает корректное положение валов двигателя. Для выставления распределительных валов в требуемую позицию требуется прокрутить коленчатый вал за шкив.
9. С помощью монтажной лопатки или домкрата приподнять мотор и установить деревянный брусок между поддоном и подрамником.
10. Отвернуть болты, удерживающие подушку крепления.
11. Демонтировать 3 винта и 2 гайки, а затем удалить алюминиевую крышку ГРМ, под которой смонтированы фазорегулятор и шестерни распределительных валов.
12. Выкрутить 6 болтов, что позволит снять нижний пластиковый кожух механизма (предварительно с носка основного вала двигателя руками стягивается шкив).
13. Ослабить ключом болт натяжного шкива и демонтировать изношенный ремень. Если планируется повторная установка детали, то на внешнюю плоскость и на шестерни наносят метки.
14. Снять натяжной элемент и открутить болт, удерживающий обводной шкив.
15. Установить ролики, винт натяжного приспособления требуется затянуть с усилием 7 Н*м. В ролике предусмотрен выступ, входящий в ответную проточку на корпусе.
16. Смонтировать ремень, а затем сместить натяжитель ключом. В механизме предусмотрен стрелочный указатель, который должен уйти по часовой стрелке на 7-8 мм от фиксированной метки.
17. Установить на место снятые детали, перед запуском провернуть вал двигателя на 2-4 оборота вручную.

Замена ремня ГРМ двигателя 2,0

Прежде чем приступать к процессу, требуется купить новые запчасти. Процедура по установке нового ремня газораспределительного механизма на Renault Duster 2.0 требует приобретения фирменной детали (артикул 8200542739) за 3200—3500 рублей либо аналога 5550 XS (стоимость – около 1500 рублей). Кроме того, необходимо менять ролики и болты:

• Натяжной – 5000 рублей (артикул – 130706246r).
• Обводной – 1800—2000 рублей (номер – INA 532065410).
• Крепеж 8200044050, стоимость – 160-170 рублей в зависимости от магазина.

Детали можно приобрести отдельно либо в комплекте, второй вариант обойдется дешевле – в пределах 4-6 тысяч. В набор входят заглушки, их конструкция идентична структуре запчастей на модификации с мотором 1,6 л.

Новый комплект ГРМ для Рено Дастер 2,0 л 135 л.с.

Новый ролик ГРМ

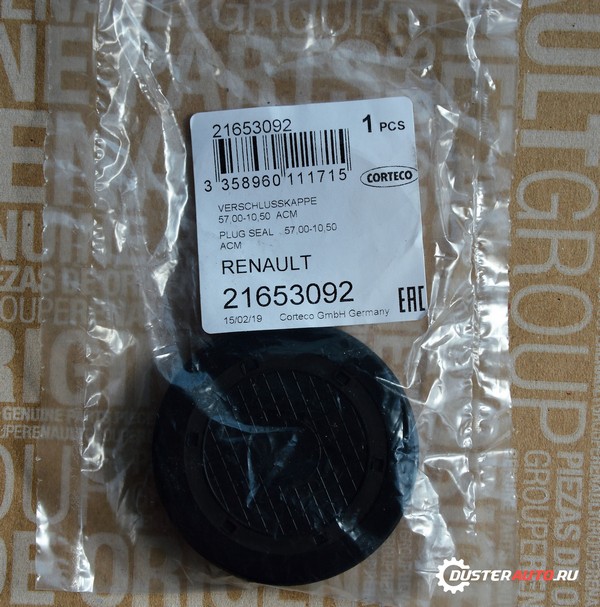

Новая заглушка и ее артикул

Артикул комплекта ГРМ для Renault Duster

Процесс замены включает следующие этапы:

• Снятие приводного ремня, верхней крышки механизма. Вал обычно требуется зафиксировать, чтобы он не срывался.
• Держатель нужно отвести от картера. В окно последнего вставляют отвертку, шкивный болт откручивают головкой на 18 и вытаскивают.
• После этого требуется снять сам шкив и крышку снизу, которая крепится на 5 болтов. Валы ГРМ ставят в положение мертвой точки, выверив их позицию: для этого нужно вывернуть пробку из ГБЦ, используя ключ-головку Е 14, вставить туда установочный стержень длиной от 7 и диаметром 0,8 см.
• Натяжение уменьшают, используя шестигранник размера 6.
• Деталь снимают со шкивов, откручивают ролики и опоры, ставят новые.
• После этого устанавливают новую запчасть и собирают мотор.

Когда менять ремень ГРМ на Рено Дастер 2,0

Как и в случае с деталью на автомобиле с силовым агрегатом 1,6, интервал замены составляет 60 тысяч километров, некоторые владельцы проводят установку нового элемента реже – каждые 80 или даже 90 тысяч, при грамотной эксплуатации и отсутствии нагрузок, использовании качественных запчастей это вполне допустимо.

Если машину используют в суровом климате, желательно выполнять замену раньше. В целом для определения того, когда менять ремень ГРМ на Рено Дастер 2.0, требуется учесть следующие факторы:

• Состояние детали (при механическом повреждении, растяжении полотна и иных дефектах установить новую деталь нужно как можно раньше).
• Интенсивность эксплуатации (например, если автомобилем пользуются редко, замену можно провести спустя 4 года, даже если пробег небольшой, делать это требуется по причине того, что полотно все равно теряет свойства со временем).
• Качество запчастей (при установке более дешевых аналогов и расходных материалов нужно готовиться к тому, что интервал замены составит не 60 000, а 40 000 или чуть больше).

Вывод: проводить операцию по замене ременной детали на автомобилях Renault Duster требуется проводить раз в 60-70 тысяч километров, максимум – каждые 80, или регулярно через 4 года, в том числе в случае, если пробег меньше указанных цифр. Процедура имеет свои нюансы в зависимости от силового агрегата, установленного на машину, она занимает 1-1,5 часа в зависимости от выбранного способа и навыков владельца. Если хозяин не желает тратить время или не имеет опыта в замене такой детали, целесообразно обратиться в дилерский сервис или авто-мастерскую.

Процесс замены ремня

Процедура установки нового элемента для привода газораспределительного механизма зависит от конструкции двигателя. В бензиновых агрегатах используется 16-клапанная головка с 2 валами и фазовращателем (установлен только на версии объемом 2 л). В дизеле применена 8-клапанная головка с единым распределительным валом.

На дизеле

Последовательность операций при обслуживании ремня на дизеле:

1. Установить машину на подъемнике, снять защиту с мотора и переднее правое колесо.
2. Демонтировать пластиковый щиток, а затем удалить ремень привода вспомогательного оборудования.
3. Установить под поддон двигателя упор, позволяющий снять опорный кронштейн (держится на 5 болтах). Пред откручиванием подушки требуется отсоединить трубки подачи топлива.
4. Снять пластиковый щиток ГРМ, удерживаемый боковыми защелками и центральной клипсой.
5. Выставить коленчатый вал в позицию верхней мертвой точки в первом цилиндре, а затем отвернуть болт фиксации шкива. При ВМТ в первом цилиндре шпонка на валу находится в верхнем положении.
6. Демонтировать кронштейн подушки мотора (держится на болтах), а затем нижнюю часть щитка.
7. На дизеле предусмотрены метки на шкивах и ремне, позволяющие выставить положение элементов. Распределительный вал можно зафиксировать болтом, что позволяет уточнить положением ВМТ в первом цилиндре.
8. Ослабить натяжение ролика и снять ремень.
9. Установить новые детали, отрегулировать натяжение привода ГРМ и собрать мотор.

На бензине

Алгоритм действий при установке ремня на 1,6- или 2-литровом моторе:

1. Установить машину на ровную поверхность, а затем уложить под задние колеса упоры.
2. Поднять правый передний угол, под кузов установить страховочную опору.
3. Снять переднее правое колесо, а затем отогнуть пластиковый щиток на арке, за которым находится шкив коленчатого вала мотора.
4. Ослабить натяжение ролика, а затем снять ремень привода вспомогательных агрегатов.
5. Отвернуть болт крепления шкива на коленчатом валу. Процедура на машинах с ручной коробкой проводится при включенной повышающей передаче и зажатых тормозах (требуется помощь второго человека). На автомобилях с автоматической трансмиссией для ограничения подвижности коленчатого вала используется ломик, который вставляется в зубцы маховика через отверстие в картере.
6. Снять воздушный канал, идущий от фильтра к дроссельному узлу.
7. Вынуть пластиковые заглушки, закрывающие задние торцы распределительных валов.
8. Установить в прорези специальное приспособление (оригинальное или самодельное), которое обеспечивает корректное положение валов двигателя. Для выставления распределительных валов в требуемую позицию требуется прокрутить коленчатый вал за шкив.
9. С помощью монтажной лопатки или домкрата приподнять мотор и установить деревянный брусок между поддоном и подрамником.
10. Отвернуть болты, удерживающие подушку крепления.
11. Демонтировать 3 винта и 2 гайки, а затем удалить алюминиевую крышку ГРМ, под которой смонтированы фазорегулятор и шестерни распределительных валов.
12. Выкрутить 6 болтов, что позволит снять нижний пластиковый кожух механизма (предварительно с носка основного вала двигателя руками стягивается шкив).
13. Ослабить ключом болт натяжного шкива и демонтировать изношенный ремень. Если планируется повторная установка детали, то на внешнюю плоскость и на шестерни наносят метки.
14. Снять натяжной элемент и открутить болт, удерживающий обводной шкив.
15. Установить ролики, винт натяжного приспособления требуется затянуть с усилием 7 Н*м. В ролике предусмотрен выступ, входящий в ответную проточку на корпусе.
16. Смонтировать ремень, а затем сместить натяжитель ключом. В механизме предусмотрен стрелочный указатель, который должен уйти по часовой стрелке на 7-8 мм от фиксированной метки.
17. Установить на место снятые детали, перед запуском провернуть вал двигателя на 2-4 оборота вручную.

Замена ремня ГРМ двигателя 1,6

После того как владельцу удалось определить интервал замены для Дастера 1.6, требуется правильно подобрать сами запчасти. Оригинальный элемент имеет артикул 8201069699, стоит 1200—1400 рублей и производится в Бельгии. Аналог имеет название 5671XS и примерно ту же стоимость, армированную конструкцию. Вместе с ремнем проводят замену расходных роликов:

• Натяжной (500-600 рублей, артикул – 7700108117).
• Паразитный (1900 рублей, номер в каталогах – 8201058069).
• Фиксирующий болт коленвала (250-350 рублей, артикул изделия – 7700105788).

После того, как владелец решил когда менять ремень ГРМ на Рено Дастер 1.6, можно приступать к работе. Сначала требуется снять приводной ремень, затем заблокировать коленвал, чтобы исключить риск произвольного поворота. Работу выполняют вдвоем: помощник должен выбрать 5 передачу и надавить на педаль тормоза: если вывернуть болт не получается, поскольку коленвал начинает вращаться, его стопорят.

Для этого снимают датчик, вывернув пару креплений, демонтируют его и вводят лопатку для монтажа в промежуток между зубьями маховикового венца

При этом важно не согнуть зубья, которые имеют довольно большой размер. Болт шкива отвинчивают посредством ключа на 18, вынимают крепеж и снимают крышки приводного механизма ГРМ (для этого может потребоваться головка размера 8)

После проворачивания коленвала и его жесткой фиксации работы могут проходить по двум различным алгоритмам.

Первый способ

Этот метод считается традиционным, он основан на использовании приспособления и установке заглушек для отверстий в ГБЦ, снятие которых проводится посредством разрушения. Основные действия:

• Ослабить ремень, используя ключ 13 и поворачивая ролик для создания натяжения по направлению против часовой.
• Снять ремень с детали и потом со шкивов поочередно.
• Открутив крепление механизма при помощи ключа Торкс, вытащить опорный ролик с втулкой, установить новое изделие.
• Поставить ремень, удостоверившись предварительно, что он расположен в строгом соответствии с метками. Его ставят на зубцы коленвала, насоса и зубцы распределительного вала, потом натягивают на ролик и шпильку помпового корпуса.
• Установочный палец выкручивают из отверстия в ГБЦ, убирают пластинку из распредвалов. Коленвал прокручивают на 2 полных оборота, двигая предмет по часовой, проверяют правильность положения.
• Пробку ставят обратно, затем запрессовывают новые резиновые заглушки и собирают мотор, повторяя действия в противоположном порядке.

Второй способ

Этот метод считается народным, для него требуется помощь второго человека и соблюдение последовательности. Способ подходит, если двигатель не подвергался разборке ранее, поскольку запчасти должны быть поставлены в нужном положении.

После демонтажа шкива коленвала требуется зафиксировать его положение, снять ремень ГРМ, после чего, не трогая валы, поменять роликовые детали и, надев новый ременной элемент на зубцы распредвалов, попросить помощника провернуть эти детали до того положения, где метки совпадут.

Шкив, к которому приложено сильное сопротивление пружин, требуется сдвигать по часовой, второй шкив корректировать обычно не нужно. После этого ремень натягивают на зубцы коленвала, ролики и насос. После совпадения меток требуется отрегулировать натяжение и собрать конструкцию.

Особенности ремня

В зависимости от конструкции он состоит из одного или двух распредвалов, их привода, клапанов впуска и выпуска и т.д. Вся система работает с помощью цепи или ремня.

Металлическая цепь надежней, её ресурс может доходить до пробега около трехсот тысяч километров. Порыв цепи почти невозможен. Натяжение цепи осуществляется натяжителем, который заменяется при пробеге до 100 тысяч километров.

При неправильной работе натяжителя или при слишком большом растяжении цепи она может перескочить на звездочке на один или несколько зубьев, и тогда в работе двигателя возникают серьезные перебои.

Зубчатый ремень отличается меньшей надежностью. Какой срок он будет ходить, предугадать сложно. Но он сам и его замена стоит гораздо дешевле, чем цепи и её замены. Его разрыв или срезание его зубьев может привести к загибанию клапанов из-за удара об поршни.

Менять ремень ГРМ вполне возможно своими руками при наличии определённого опыта и навыков ремонта техники.

Ремень зависимо от своей конструкции состоит из 1-го или чуть сложнее из 2-ух распределительных валов, а также клапанов специальных для выпуска и соответственно впуска, еще и привода валов и так далее. Система полностью работает при помощи специального ремня или куда более надежной цепи.

Эта самая цепь, изготовленная из металла, конечно же, надежная, и ее ресурс вполне себе доходит до пробега авто порядка 300 тысяч км. Разрыв цепи практически невозможен. А вот натяжение данной цепи происходит за счет специального натяжителя, который требует замены через каждые 100 тысяч км автопробега.

Если натяжитель работает некорректно, или на той самой цепи образовалось слишком уж большое о времени растяжение, она способна на так называемой звездочке очень легко перескочить на 1 или даже несколько сразу зубьев, и точно тогда в отлаженной работе силовой установки появляются серьезные проблемы.

Так называемый зубчатый ремень на Renault Duster менее надежный. Установить срок, какой именно он проработает, крайне сложно

Однако, важно понимать, что ремень сам и его замена стоит намного дешевле, чем цепь и ее замена. Внезапный разрыв ремня или куда более серьезная проблема – срезание его зубчиков приводит к загибанию (западанию) клапанов, поскольку происходит удар об поршни

Чтобы избежать такой неприятной ситуации требуется замена ремня ГРМ на абсолютно любом современном автомобиле, но в нашем случае, это Рено Дастер. Полноценная замена требуется через каждые 4-е года, или через каждые 60 тысяч км езды. Все зависит от того, какое время раньше наступит.

Пошаговая инструкция замены ремня ГРМ

Поддомкрачиваем двигатель.

Обязательно через дощечку чтобы не повредить картер.

Откручиваем крепление правой подушки двигателя (Головка на 16) и снимаем ее.

Откручиваем две гайки и три болта крепления верхней крышки ремня ГРМ (Головка на 13), снимаем крышку.

Передняя крышка ГРМ

Снимаем патрубок с дроссельной заслонки вместе с резонатором.

За ним на головке блока цилиндров расположены две пластиковые заглушки, проткнув отверткой их выковыриваем.

Установка верхней мертвой точки

За болт крепления шкива привода вспомогательных агрегатов проворачиваем коленчатый вал по часовой стрелке (Головка на 18). Обязательно по часовой стрелке!!!

Проворачиваем до тех пор, пока пазы на торцах распредвалов не встанут в одну линию параллельно оси ГБЦ и будут смещены выше центральной оси. После чего вставляем наш фиксатор.

Зафиксированные распредвалы

Откручиваем болт шкива вспомогательных агрегатов. Временно удаляем фиксатор распределительных валов. Включаем пятую передачу, блокируем задние колеса ручником и подставляем упоры. Вставляем в вентиляционное отверстие тормозного диска отвертку немного ниже суппорта и легким движением руки откручиваем болт. Это касается механической КПП. В случае АКПП придется снять пластмассовый держателя жгутов проводов у соединения корпуса КПП и блока цилиндров.

Пластмассовый держатель

Застопорить коленвал вставив отвертку между зубчатым венцом маховика и корпусом КПП.

Фиксируем коленвал

Откручиваем пять болтов на 8 крепления нижней пластиковой крышки ремня ГРМ.

Передняя крышка ГРМ

Выкручиваем заглушку. Головка Е14.

Заглушка коленвала

После того как мы открутим болт коленвала пазы на распредвалах немного сместятся, необходимо вернуть поршня в положение ВМТ. Не выключая пятой передачи, проворачиваем тормозной диск правого колеса по часовой стрелке до момента, когда пазы снова встанут в одну линию, устанавливаем фиксатор. В отверстие вместо заглушки вставляем хвостовик сверла на 8 длинной не менее 70 мм, он должен зайти в паз на шике коленвала и заблокировать его от проворачивания в любую сторону.

Фиксируем коленвал

Снимаем старый ремень ГРМ

Ослабляем гайку крепления натяжного ролика и при помощи шестигранника проворачиваем его против часовой стрелки ослабляем натяжение ремня.

Ослабляем натяжку ремня ГРМ

Снимаем старый ремень ГРМ.

Снимаем старый ремень ГРМ

Полностью откручиваем гайку и снимаем натяжной ролик.

Натяжной ролик снят

Отворачиваем болт крепления опорного ролика и снимаем его вместе с опорной втулкой. Головка на 16.

Снимаем опорный ролик

Установка нового ремня ГРМ

Устанавливаем на место опорный ролик, не забываем про втулку. далее натяжной ролик таким образом, чтобы отогнутый конец его кронштейна зашел в паз на головке, гайку не затягиваем.

Новый натяжной ролик

Устанавливаем на место новый ремень ГРМ, обязательно по направлению вращения указанному стрелками на самом ремне, следим что бы ветвь ремня между зубчатым шкивом коленвала и распредвала впускных клапанов была натянута. Натягиваем ремень ГРМ. Шестигранником проворачиваем натяжной ролик по часовой стрелке до того момента как метки 1 и 2 на ролике встанут друг на против друга. Затягиваем гайку.

Правильная натяжка

Снимаем все наши фиксаторы, проворачиваем коленвал два оборота и проверяем правильность фаз газораспределения, фиксатор коленвала и распредвала должны без усилий встать на свои места, так же проверяем натяжение ремня ГРМ. Если все совпало устанавливаем на место заглушку коленвала и две заглушки распредвалов. Устанавливаем все детали в порядке обратном снятию.

Так же существует и второй способ замены ремня, при котором ничего не фиксируется а на шкивах и самом ремне ставятся метки маркером и после переносятся на новый ремень ГРМ. Я не рекомендую им пользоваться особенно людям без опыта авто ремонта, так как велик шанс ошибки.

Все очень просто, процедура замены занимает примерно 3 часа и может быть проведена в простом гараже.

Удачи на дорогах. Ни гвоздя, ни жезла!

Замена ремня ГРМ на Рено Дастер 1.6

Замена ремня газораспределительного механизма — ответственная работа, если что-то сделать неправильно, возникнут проблемы вплоть до замены клапанов, поршней и т. д. Но это не значит что заменить ремень ГРМ на Renault Duster 1.6 нельзя самостоятельно. Главное — придерживаться инструкции и использовать только качественные запчасти.

Разборка ГРМ и снятие ремня

Для удобства все работы лучше выполнять на смотровой яме, но если таковой нет, можно обойтись домкратами. Первое что нужно сделать — поднять правую сторону автомобиля и снять правое переднее колесо. После этого снять защиту двигателя и подкрылок.

Если есть второй домкрат — поднимаем правую сторону двигателя до тех пор, пока опора не станет в нормальное положение. Как вариант, можно поддомкратить автомобиль повыше, подложить какой-либо упор (деревянный брусок, доски, кирпичи) под мотор и опустить машину. После этого снять подушку двигателя. Откручиваем болты крышки с верхней стороны ГРМ и снимаем ее.

Теперь нужно выставить все валы в нужное положение — коленвал должен встать в верхнюю мертвую точку. Для этого откручиваем крепежный болт шкива коленчатого вала (если не получится удержать его, нужно застопорить педаль тормоза на пятой передаче), снимаем его вместе с шайбой и демпферным шкивом. Когда болт откручен, отключаем патрубок бензопровода и снимаем заглушки с распредвалов.

рис. 1

На торце распредвала впускных клапанов есть заглушка (см. рис. 1), которую нужно выкрутить. Переключаемся на пятую передачу и с помощью ключа на 30 проворачиваем шестерню коленвала по часовой стрелке, пока валы не окажутся в верхней мертвой точке. Для контроля на валах есть метки, которые должны выстроиться в одну линию.

Бывает так, что на шкивах нет никаких отметок. В таком случае нужно нанести их самостоятельно. Делается это следующим образом. На коленвале есть паз для фиксатора. В качестве фиксатора может выступить любой болт подходящего диаметра и длины.

Откручиваем пробку (см. рис. 2), вставляем болт и прокручиваем вал до тех пор, пока отверстие не совпадет с прорезью. После этого фиксируем коленвал — теперь распредвалы установлены в нужном положении. Наносим на них метки обычным маркером.

рис. 2

Во избежание проворачивания распредвалов и просто для удобства нужно их зафиксировать. Для этого не нужен особый инструмент — можно вставить два болта или втулки выше и ниже того места, где шестерни ближе всего друг к другу. Как вариант, можно соорудить простой фиксатор из болта, гайки и шайбы большого диаметра (см. рис. 3).

рис. 3

Установка нового ремня ГРМ на Рено Дастер 1.6

Ослабьте ролик с помощью шестигранной отвертки, а лучше всего — снимите его. Если вы не собираетесь менять натяжной ролик, отметьте его положение — так будет проще выставить необходимую силу натяжения.

Надевать ремень ГРМ нужно сначала на распределительные валы, а уж потом на обводной ролик, помпу и коленвал. В последнюю очередь он закрепляется на натяжном ролике. Перед установкой последнего лучше закрепить механизм отвода с помощью шпильки или обычного винта.

Если по какой-то причине не получается одеть ремень на ролик, можно поступить следующим образом. Снимите ремень со шкива коленчатого вала, оставив в пазах только несколько зубцов. Так вы ослабите натяжение и будет проще установить натяжной ролик. После установки придется вручную прокрутить вал, чтобы ремень вошел в посадочное место на всю длину соприкосновения.

После установки ремня убираем фиксатор коленвала, закручиваем пробку и закрываем заглушки распредвалов. Собираем корпус ГРМ, верхнюю и нижнюю крышки, подключаем бензопровод. Надеваем на коленвал демпферный шкив. Затягивать болт нужно с максимальным усилием, для чего нужно зажать педаль тормоза на пятой передаче.

После того как болт коленвала полностью закручен, устанавливаем подкрылок, возвращаем на место подушку двигателя и ставим колесо. Остается только установить защиту картера и снять автомобиль с домкрата.

Обычно процедура занимает не более трех часов, но все зависит от опыта, состояния автомобиля и наличия инструмента. Следуя вышеописанным инструкциям можно самостоятельно заменить ремень ГРМ на Renault Duster 1.6 16v не обращаясь на автосервис.

Устанавливаемые двигатели

Годом рождения этого автомобиля считается 2010 год, когда он впервые предстал перед потенциальными владельцами. Владельцы и многие эксперты автомобильной техники считают этот автомобиль уникальным по своим возможностям в своём классе. Он представляет собой кроссовер лёгкой версии, который обладает весьма высокой манёвренностью, имеет неплохую проходимость по неблагоустроенным дорогам, потребляет сравнительно небольшое количество топлива.

Машину Renault Duster можно приобрести как с полным приводом, так и с передними ведущими колёсами. Автомобиль с приводом на все колёса комплектуется коробкой, которая имеет 6 ступеней переключения передач. Это позволяет передвигаться в комфортном режиме по дорогам разного технического состояния. Первые модели в качестве силового агрегата использовали двигатель К4М, в дальнейшем его заменили на Н4М. В качестве привода механизма газораспределения используют цепь или ремень.

Силовой агрегат К4М имеет рабочий объём равный 1600 см 3, имеет несколько различных модификаций, предназначен для установки на машины этого концерна. Базой для этого мотора послужил двигатель К7М, который получил новую головку блока цилиндров с 16 клапанами. Для привода их в работу установили два распредвала, которые получились облегчёнными, также разработаны свои поршня. Тепловой зазор в клапанном механизме регулируется гидрокомпенсаторами.

Некоторое количество движков производятся с фазорегулятором, степень сжатия рабочей смеси может быть от 9.5 до 10 единиц. Заявленная производителями мощность силового агрегата равна 102 л.с, однако некоторые модификации могут выдать уже 135 л.с при том же рабочем объёме.

В приводе механизма ГРМ используют зубчатый ремень. Это требует неукоснительного соблюдения всех рекомендаций завода по техническому обслуживанию мотора, так как обрыв зубчатого ремня приводит к повреждениям клапанного механизма. В таком случае потребуется дорогостоящий капитальный ремонт мотора.

В 2006 началось производство нового мотора, который пришёл на смену хорошо известному К4М. Доработка коснулась многих узлов и деталей. Так, при том же рабочем объёме степень сжатия стала равна 10,7, это позволило на выходе иметь мощность от 108 до 116 л.с.

В приводе механизма ГРМ зубчатый ремень был заменён на металлическую цепь. Тепловой зазор клапанного механизма периодически раз в 80–100 тыс. км пробега регулируется подбором по толщине толкателей. Появление сторонних звуков под крышкой клапанного механизма является явным признаком того, что тепловой зазор необходимо регулировать.

Мотор не критичен к выбору топлива, одинаково хорошо работает как на 95, так и на 92 бензине. Некоторые модификации мотора имеют по две форсунки на каждом рабочем цилиндре. И также можно изменять фазы газораспределения, во впускном тракте устанавливают фазовращатель, дроссельная заслонка этого мотора электронная. Конструкторы позаботились о том, чтобы двигатель соответствовал нормам Евро 5. Имеется возможность для тюнинга силового агрегата различными способами.

Операции по замене ремня ГРМ Рено Дастер 2,0 л

 Для замены ремня привода ГРМ снимаем ремень привода вспомогательных агрегатов (см «Замена ремня привода вспомогательных агрегатов Рено Дастер») и верхнюю крышку привода ГРМ (см. выше). Перед отворачиванием болта крепления шкива привода вспомогательных агрегатов необходимо заблокировать коленчатый вал от проворачивания. Для этого помощник должен включить в механической коробке передач высшую передачу, нажать на педаль тормоза и включить стояночный тормоз. Если при этом отвернуть болт крепления шкива не удается из-за проворачивания коленчатого вала, то вал необходимо застопорить. Для этого отворачиваем болт и вынимаем пистон креплений пластмассового держателя жгутов проводов к картеру сцепления и отводим держатель со жгутами проводов от картера сцепления.  Вставляем через окно в картере сцепления шлицевую отвертку между зубьями венца маховика (для наглядности показано при снятых шлангах системы охлаждения).

Дальнейшие операции для наглядности показываем на демонтированном двигателе. Головкой на 18 откручиваем болт шкива коленчатого вала и сам шкив

Головкой на 8  отворачиваем болтов    крепления    нижней    крышки привода ГРМ…

…и снимаем крышку.

Чтобы не нарушить фазы газораспределения, перед снятием ремня ГРМ необходимо установить  коленчатый вал и  распределительные валы в положение ВМТ (верхней мертвой точке такта сжатия 1 -го цилиндра. Для поворачивания коленчатого вала устанавливаем на место болт крепления шкива привода вспомогательных агрегат установив между болтом и торцом  проставку (втулку или набор шайб) Коленчатый вал можно также проворачивать вращая за установленное на место переднее правое колесо по часовой стрелке с включенной в механической КПП высшей передачей. С целью облегчения проворачивания вала выворачиваем свечи зажигания. Проворачиваем коленчатый вал по часовой стрелке до того, пока пазы на торцах распределительных валов   не   займут   горизонтальное положение (расположатся параллельно плоскости разъема крышки ГРМ  головки блока цилиндров). Гайкой Е-14 выворачиваем пробку из отверстия в блоке цилиндров…

Вставляем стержень диаметром 8 мм и длиной не менее 70 мм. Можно использовать хвостовик сверла диаметром 8 мм.

При нахождении коленчатого вала в положение ВМТ поршней 1-го и 4-го цилиндров палец должен войти в прямоугольный паз на шкиве коленчатого вала и заблокировать вал при попытке провернуть его в ту или иную сторону. При правильном положении коленчатого вала… …шпоночный паз 1 на его носке должен расположиться между двумя ребрами 2 крышки блока цилиндров.

Можно воспользоваться еще одним способом установки коленчатого вала в ВМТ первого цилиндра. Для этого необходимо контролировать метки 1 и 2 на коленчатый вале. В случае если они совпадут, то коленчатый вал стоит в ВМТ 1 цилиндра.

Далее в распределительный валы вставляем приспособление удерживающее их от проворачивания.

Более подробно о нем было сказано в статье о замене ГРМ для двигателя 1,6 л. («Замена ремня ГРМ Рено Дастер (двигатель 1,6 л)»)  Ослабляем затяжку ролика и поворачиваем его с помощью шестигранника. Снимаем ремень ГРМ.

Ремень ГРМ для двигателя 2,0 л Рено Дастер имеет 126 зубьев и его ширина составляет 25,4 мм.  Снимаем натяжной ролик. Открутив гайку на 16 снимаем опорный ролик. Натяжной ролик устанавливаем в обратной последовательности так, чтобы пазы 1 и 2 совпадали. Устанавливаем натяжной ролик и ремень ГРМ. Натягиваем ремень ГРМ, провернув ролик с поомщью шестигранника …

… и снимем все стопорные приспособления. Еще раз проверяем натяжку ремня.
