Что такое шатун в двигателе мотоцикла

Поршень с кольцами и пальцем

Поршень – это небольшая цилиндрическая деталь, изготовленная из алюминиевого сплава. Его основным назначением является преобразование давления выделяемых газов в поступательное движение, передаваемое в шатун. Возвратно-поступательное движение обеспечивается за счет гильзы.

Поршень состоит из юбки, головки и дна (днища). Дно может иметь разную форму (выпуклую, вогнутую или плоскую), в нем содержится камера сгорания. На головке расположены небольшие канавки для поршневых колец (маслосъемных и компрессионных).

Кольца компрессионного типа предотвращают возможное попадание газов в двигательный картер, а кольца малосъемного типа предназначены для удаления лишнего масла со стенок цилиндра.

Юбка оснащена специальными бобышками с отверстиями, для установления поршневого пальца, соединяющий поршень и шатун.

Шатун

Шатун – еще одна деталь КШМ, которая изготавливается из стали методом штамповки или ковки, оснащенная шарнирными соединениями. Шатун предназначен для передачи энергии движения от поршня к валу.

Шатун складывается из верхней, разборной нижней головки и стержня. Верхняя головка соединяется с поршневым пальцем. Нижнюю разборную головку можно соединять с шейкой вала с помощью крышек (шатунных).

Кривошип (колено)

К любому кривошипу (колено) крепится шатун поршня. Зачастую кривошип располагается от оси шеек в определенном радиусе, что определяет ход поршня. Именно эта деталь дала название кривошипно-шатунному механизму.

Коленчатый вал

Еще одна подвижная деталь механизма сложной конфигурации, изготовленная из чугуна или стали. Основным назначением вала является преобразование поступательного поршневого движения поршня во вращательный момент.

Коленчатый вал складывается из шеек (коренных, шатунных), щек (соединяющих шейки) и противовесов. Щеки создают равновесие при работе всего механизма. Внутри шейки и щеки оснащены небольшими отверстиями, через которые под давлением происходит подача масла.

Маховик

Маховик, как правило, установлен на конце вала. Изготавливается из чугуна. Маховик предназначен для повышения равномерного вращения вала для запуска двигателя с помощью стартера.

В настоящее время чаще применяются маховики двухмассового типа – два диска, которые достаточно плотно соединены между собой.

Блок цилиндров

Это неподвижная деталь КШМ, которая изготавливается из чугуна или алюминия. Блок предназначен для направления поршней, именно в них осуществляется весь рабочий процесс.

Блок цилиндров может быть оснащен рубашками охлаждения, постелями для подшипников (распределительного и коленчатого вала), точкой крепления.

Головка цилиндров

Эта деталь оснащена камерой сгорания, каналами (впускными и выпускными), отверстиями для свечей зажигания, втулками и седлами. Головка цилиндров изготавливается из алюминия.

Как и блок, головка также имеет рубашку охлаждения, которая соединяется с рубашкой цилиндра. А вот герметичность этого соединения обеспечивается специальная прокладка.

Закрывается головка небольшой штампованной крышкой, при этом между ними устанавливается резиновая прокладка, устойчивая к воздействию масел.

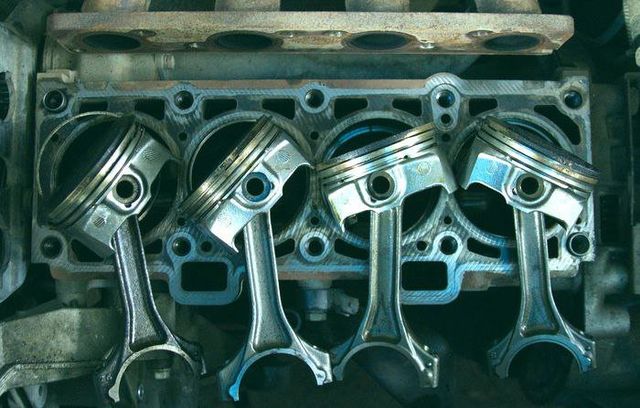

Поршень, гильза цилиндров и шатун образуют то, что автомобилисты обычно называют цилиндр. Двигатель может иметь от одного до 16, а иногда и больше цилиндров. Чем больше цилиндров, тем больше общий рабочий объем двигателя и, соответственно, тем больше его мощность. Но нужно понимать, что при этом одновременно с мощностью растет и расход топлива. Цилиндры в двигателе могут располагаться по различным компоновочным схемам:

  • рядная (оси всех цилиндров располагаются в одной плоскости)
  • V-образная компоновка (оси цилиндров располагаются под углом 60 или 120 градусов в двух плоскостях)
  • оппозитная компоновка (оси цилиндров располагаются под углом 180 градусов)
  • VR-компоновка (аналогично V-образной, но плоскости располагаются под небольшим углом относительно друг друга)
  • W-образная компоновка представляет собой совмещение на одном коленчатом валу двух VR-компоновок, расположенных V-образно со смещением относительно вертикали

От компоновочной схемы зависит балансировка двигателя, а так же его размер. Наилучшей балансировкой обладает оппозитный двигатель, однако он редко используется на автомобилях из-за конструктивных особенностей.

Так же отличным балансом обладает рядный шестицилиндровый двигатель, но его применение на современных автомобилях практически невозможно из-за его громоздкости. Наибольшее распространение получили V-образные и W-образные двигатели из-за наилучшего сочетания динамических характеристик и конструктивных особенностей.

Устройство и работа шатуна двигателя

При работе двигателя шатун принимает на себя большую нагрузку т.к. совершает самую тяжёлую работу. Шатун передаёт мощность двигателя на колёса автомобиля, тем самым обеспечивая их необходимым крутящим моментом для движения. Делает он это благодаря возвратно-поступательному движению коленчатого вала и поршня.

Несмотря на то, что на всех двигателях шатуны выполняют одну и ту же работу — устроены они везде по разному. В первую очередь это зависит от типа двигателя: бензиновый или дизельный. Так же немаловажную роль играет компоновка двигателя: V-образная или рядная.

Для улучшения работы и снижения веса конструкторы стараются видоизменять шатуны и делать их более лёгкими, при этом сохраняя или даже увеличивая их заводскую прочность. Однако, проблема заключается в том, что, например, для дизельных двигателей шатуны всегда будут тяжелее, чем для бензиновых. Это обусловлено принципом работы самого ДВС.

Теперь давайте разберёмся из каких же составляющих состоит шатун двигателя внутреннего сгорания. В нём есть 3 основные детали: верхняя головка, стержень, нижняя головка. Верхняя головка имеет меньший диаметр и соединяется со стержнем поршневым пальцем. Соединение головки большего диаметра (кривошипной) происходит с помощью шейки коленчатого вала. Так у шатуна есть крышка, которая расположена в нижней головке и болты, закрепляющие её.

Подшипники скольжения очень тонкие и через отверстие в коленвале, которые сделаны на шатунных шейках, на них подаётся масло, под давлением создаётся масляная плёнка, в результате чего происходит скольжение между частицами масла.

Следующая важная деталь, о которой следует рассказать — это поршень. Он принимает на себя давление газов и дальше передаёт это усилие через шатун на коленчатый вал. В целом поршень — очень сложная техническая деталь, выполненная из алюминиевого сплава. Поршень должен быть очень прочным и лёгким, при этом при высоких температурах он не должен расширяться.

Диаметр поршня имеет немного меньший диаметр, чем цилиндр. Сделано это для того чтобы между стенками могло проходить масло и при этом не было трения металла об металл.

Поршневые кольца устанавливаются в специальные канавки в поршне и служат для уплотнения поршня с цилиндром. Сами кольца могут быть компрессионными и маслосъёмными. Компрессионных колец обычно два и они не дают газам прорываться, а маслосъёмное кольцо снимает масло со стенок цилиндров. Диаметр колец немного больше диаметра цилиндра, для лучшего уплотнения.

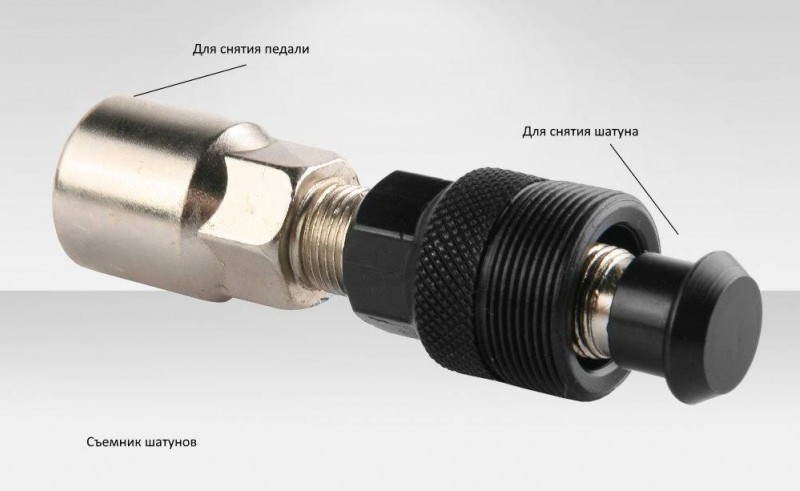

Снимаем шатун со съёмником

Съёмник – это инструмент, который используется при демонтаже деталей, в частности используется для снятия деталей с вала каретки велосипеда. Этим инструментом можно также открепить и педали. Можно, конечно, сделать съемник шатунов велосипеда своими руками, но это может получиться несколько дороже, чем купить новый, уже готовый. Следует учитывать потраченное время, стоимость заготовок, оплату работы.

Шатун на валу закреплён болтом. Этот элемент находится на валу с лёгким натяжением и имеет конусообразную посадку. Зачастую, когда грязь или вода попадают в месте соприкосновения рычага и вала – он плотно присаживается к валу и снять его очень затруднительно. В подобных случаях на помощь приходит съёмник. Инструмент представляет собой винт, на котором располагается двухсекционная головка для рожкового и гнездового ключа. На винт накручена гайка с резьбой снаружи и внутри.

Тюнинг

В последнее время появились тюнинговые шатуны, их преимущество перед обычными шатунами, в том, что они легче. Тюнинговые шатуны делают из легких, но крепких сплавов метала, а так как вес шатунов имеет большую роль для двигателя, и чем легче шатуны, тем шустрей движок. Для примера, возьмите тяжелый камень и быстро поднимайте его вверх и низ, а потом легкий, и поймете что быстрей поднимать и опускать легкий камень чем тяжелый, так и для движка коленвалу легче поднимать и опускать легкие шатуны.

Движки форсируют разными способами, ставят турбонадув, специальные газовые установки и т.д. Но это приводит к перегрузкам деталей двигателя, и такие движки как правило быстро выходят из строя. А если в движок поставить облегченные шатуны, то наоборот его ресурс увеличивается, плюс прибавляется резвость и мощность. По мне намного интересней ездить с виду на стандартном движке, но легко обгонять новые машины такого же класса, а другие водилы думают что в машине стоит более мощный движок.

Тюнинговые шатуны можно легко купить через интернет, но правда они стоят дороже стандартных, но если есть желание поддать своему движку резвости ставьте тюнинговые шатуны, или облегчайте стандартные снимая лишний метал и подгоняя их по весу, но не перестарайтесь.

Определение поломки шатуна и пути решения проблемы

Ремонт шатунов двигателя — работа не сложная

Хотя при поломке последствия могут быть очень плачевными, поэтому важно уметь определять поломку этой детали и пути быстрого ремонта

Первый признак поломки — стук в двигателе. Но многие могут спутать его со звукам распредвала, клапана или других элементов двигателя. Перепутать стук шатунов двигателя с другими звуками очень сложно. Он очень сильно похож на частый и громкий стук молотка.

Для того чтобы проверить в каком цилиндре поломка нужно попробовать снять провода с крышки трамблёра, но делать это нужно последовательно. Сняв один из проводов звук в двигателе уменьшится — это значит, что поломка скрыта именно в этом цилиндре.

На инжекторных двигателях сделать это немного сложнее. На модификации с фишками, нужно снять фишку с катушки зажигания, тем самым отключив нужный цилиндр.

После того как вы определили в каком цилиндре поломка — разберите двигатель и проверьте все шатуны. Если окажется что помимо сломанного шатуна в двигателе есть ещё и гнутые, то проблема может возникнуть в том, что с одной стороны поршень будет испытывать большее трение, а с другой пропускать масло, что впоследствии приведёт к образованию нагара.

Определить гнутый шатун очень просто. Для этого вам понадобится плоская поверхность и наждачная бумага. Натяните бумагу на поверхность и потрите об неё каждый шатун поршневой головкой. Если шатун ровный, то поверхность верхней головки будет равномерно блестящая. Если же шатун кривой, то поверхность будет блестеть не равномерно. В случае если шатун кривой — его так же следует заменить.

Менять шатун нужно в нескольких случаях:

  • Деформирован стержень
  • Появились зазоры в верхней или нижней части головки

Какие же могут быть причины обрыва шатуна в двигателе? Очень просто!

  1. Поддерживайте достаточный уровень масла
  2. Меняйте фильтр, не допускайте его загрязнения
  3. Меняйте масло каждые 7-12 тыс км

Чтобы хорошо и правильно отремонтировать шатун, желательно использовать специализированное оборудование, если у вас такого оборудования нет, то лучше доверить дело профессионалам.

Во-первых, для того чтобы привести нижний шатун в идеальное заводское состояние — вам нужно обточить крышку головки. Слой, который вы снимите, должен быть минимальным. После проведения операции установить головку в прежнее положение и затяните болты.

Во-вторых, помните, что нельзя растачивать головку больше установленного диаметра. Для того чтобы не превысить допустимое значение — расточку следует выполнять на специализированном станке.

В-третьих, после расточки шатуна может увеличиться зазор под поршневым пальцем в головке. Для решения этой проблемы нужно заменить бронзовую втулку, после чего она примет требуемый диаметр.

Источник

История [ править | править код ]

Самое раннее свидетельство применения шатунов датируется концом 3-го века н. э., когда в Римской империи на лесопилках в Иераполе, Малая Азия, были применены механизмы, похожие на современные шатуны-преобразователи вращательного движения водяного колеса в поступательное для привода пилы. Аналогичные механизмы были также обнаружены при раскопках в Эфесе, которые датируются VI веком н. э.

Между 1174 и 1200 гг. арабский ученый и изобретатель Аль-Джазари описал машину, конструкция которой включала шатун с коленчатым валом (кривошипно-шатунный механизм). Предназначалась такая машина для подъёма воды .

В конструкциях машин кривошипы и шатуны обильно используются с XVI века, о чём свидетельствуют трактаты того времени: Агостино Рамелли The Diverse and Artifactitious Machines

1588 года, где изображены восемнадцать примеров. Число примеров растет в работеTheatrum Machinarum Novum от Георга Андреаса Бёклера, в которой присутствует до 45 различных машин.

Шатун – это соединительная деталь между коленвалом и поршнем, основное назначение которой является преобразование поступательных движений поршня внутри цилиндра во вращательные движения коленчатого вала, с которого вращение передается на колеса автомобиля через трансмиссию.

Шатун поршня: назначение, конструкция, основные неисправности

Шатун передает энергию от поршня к коленчатому валу. При этом он совершает два вида движения: круговое и возвратно-поступательное. Первое происходит в месте соединения его нижней головки с коленвалом, второе – в зоне соединения верхней головки с поршнем. Вследствие такой конструкции шатун постоянно испытывает высокие нагрузки во время работы.

Шатун поршня состоит из следующих элементов.

Поршневая головка

Верхняя (поршневая) головка представляет собой цельную неразборную конструкцию, которая соединяется с поршнем при помощи пальца: плавающего или фиксированного.

В верхней головке плавающего пальца обычно расположены бронзовые или биметаллические втулки. Если их нет, палец свободно двигается в отверстии головки шатуна. Для того, чтобы данный механизм функционировал нормально, ему требуется достаточное количество смазки.

Чтобы обеспечить необходимый уровень натяга, фиксированный палец вставляется в цилиндрическое отверстие меньшего диаметра.

Так как на верхнюю головку действуют очень высокие нагрузки, она имеет трапециевидную форму. Это позволяет увеличить опорную поверхность при работе поршня.

Кривошипная головка

Нижняя (кривошипная) головка соединяет коленчатый вал и шатун. Многие шатуны обладают разъемной кривошипной головкой, что зависит от метода сборки двигателя. Крышку головки с шатуном соединяют болты, штифты или бандажное крепление.

На каждый шатун можно установить только ту крышку, которой он оснащался с завода, так как она обладает определенным весом и размером. При ремонте данную деталь заменить нельзя.

По расположению стержня головка может быть прямой или косой. Последняя характерна для V-образных двигателей и используется для уменьшения размеров силового агрегата.

В нижней части шатунной головки располагаются подшипники скольжения, схожие с коренными вкладышами коленчатого вала. Их изготавливают из стальной ленты, которая изнутри обработана антифрикционным материалом с высокими износостойкими характеристиками. Особенностью этого слоя является то, что он работает только в присутствии моторного масла, а в режиме «сухого трения» очень быстро истирается.

Чаще всего его применяют на юбках поршней, дроссельных заслонках, вкладышах распредвала, подшипниках скольжения.

MODENGY Для деталей ДВС обладает следующими преимуществами:

  • Имеет широкий диапазон рабочих температур: от -70 до +260 °C

Повышает КПД двигателя

Снижает трение и износ

Защищает детали от задиров в режиме масляного голодания

Снижает расход топлива

Отверждается при комнатной температуре

Совместно с покрытием рекомендуется использовать Специальный очиститель‑активатор MODENGY. Он не только убирает разнородные загрязнения с поверхностей, но и образует пленку, улучшающую адгезию покрытия с основанием.

Силовой стержень

Силовой стержень многих шатунов имеет двутавровую форму и расширяется от верхней головки к нижней. В дизельных двигателях используются более прочные и массивные детали, чем в бензиновых. В спорткарах устанавливаются шатуны, изготовленные из алюминия. Благодаря такому решению снижается масса автомобиля.

Все шатуны должны иметь одинаковый вес, в противном случае усилятся вибрации при работе силового агрегата.

Из чего изготавливают шатуны?

Каждый производитель стремится уменьшить вес деталей КШМ и снизить производственные затраты. Но так как на шатуны в процессе работы двигателя воздействуют высокие нагрузки, уменьшать их массу нежелательно – это может пагубно отразиться на прочности изделий.

При массовом производстве шатуны для бензиновых двигателей изготавливают из специального чугуна методом литься. Это позволяет добиться практически идеального соотношения прочности и стоимости деталей.

В дизельных силовых агрегатах шатуны испытывают более высокие нагрузки, поэтому их производят из легированной стали методом горячей ковки или горячей штамповки. Получаемые детали прочнее, но при этом дороже литых.

В мощных автомобилях и спорткарах используются шатуны из титановых и алюминиевых сплавов. Они в два раза легче стальных и чугунных, что позволяет снизить вес двигателя и увеличить его оборотистость.

Большое значение играет конструкционный материал, из которого изготовлены болты крепления крышки шатунной головки. Их производят из высоколегированной стали, предел текучести которой в 2-3 раза больше, чем у обычной углеродистой.

Установка поршневого пальца

Установка фиксированного поршневого пальца

Для установки фиксированного пальца шатун необходимо нагреть в муфельной электрической печи до температуры 240? С. (При отсутствии муфельной печи шатун часто нагревают на простой электрической плитке). Шатун быстро охлаждается, а палец необходимо в осевом направлении устанавливать очень точно, поэтому делайте это только с применением специального приспособления. Необходимо помнить, что для каждого диаметра поршня существует своё приспособление, хотя все они похожи друг на друга, некоторые размеры приспособлений отличаются, но на глаз это не видно. Установите палец на приспособление

Принимая все меры предосторожности, извлеките нагретый шатун из муфельной печи шатун и быстро закрепите его в тисках. При помощи специального приспособления вставьте палец в поршень и шатун, строго выполняя указания Руководства по ремонту

Делать всё необходимо быстро, поскольку шатун очень быстро остывает. А после того как шатун остынет, изменить положение пальца не получится.

  1. Рукоятка приспособления
  2. Центрирующий фланец пальца
  3. Устанавливаемый палец
  4. Направляющая втулка
  5. Колпачковая гайка

Специальное приспособление для установки поршневого пальца автомобиля ВАЗ.

Конструкции шатунов

Шатуны различают по форме сечения стержня шатуна: двутавровые (применяются чаще всего), круглые, ромбические

Вторые обычны в судовых двигателях, по сверлению внутри подаётся смазка или охлаждение; третьи — в гоночных моторах с большой частотой вращения, где важно улучшение аэродинамики. Простые шатуны тихоходных механизмов имеют сечение прямоугольной формы.

По форме кривошипной головки шатуны бывают простые, прицепные и вильчатые (вторые характерны для звездообразных и V-образных двигателей, вильчатые применяются в некоторых V- и W-образных двигателях). Ввиду более высоких газовых сил, при равном диаметре цилиндра необходимое сечение дизельного шатуна оказывается больше, поэтому дизельные шатуны тяжелее. Шатун испытывает сложное знакопеременное нагружение и рассчитывается отдельно по каждому своему элементу.

В нижней головки шатуна чаще всего установлен подшипник скольжения, имеющий сменный вкладыш с антифрикционным сплавом из свинцовистой бронзы (в дизелях, работающих на грязном по сере топливе), алюминиево-оловянным сплавом (чаще всего) или даже серебром (звездообразные быстроходные). Верхняя головка шатуна традиционно имеет бронзовую втулку, чаще всего со сверлением для подачи масла от подшипника нижней головки. Однако в двигателях с фиксацией поршневого пальца в шатуне (ранние модели ВАЗ) верхний шатунный подшипник отсутствует — нет ни втулки, ни роликов. Смотря по форсировке двигателя, шатуны могут иметь отверстие в кривошипной головке для подачи масла на гильзу цилиндра.

Некоторые конструкции имеют подшипники качения в нижней и даже верхней головке шатуна, в этих случаях внутренняя поверхность шатуна закаливается. Такой шатун не имеет вкладышей и ремонтных размеров, при износе меняют обойму с роликами, по результатам обмеров — шатун и/или коленчатый вал. Применение — быстроходные двигатели с воздушным охлаждением, двигатели с кривошипно-камерной продувкой — то есть те, в которых труднее обеспечить достаточное количество масла под давлением. Но наибольшее распространение имеют обычные со втулками и плавающим пальцем.

Разъёмные нижние головки шатунов могут быть прямыми, косыми (разъём под углом, для увеличения допустимого диаметра шейки). Соединение головок — болтовое, реже штифтами. В ранних конструкциях шатунные гайки контрились отгибными шайбами или проволокой. Половинки нижней головки шатуна должны точно, без сдвига прилегать друг другу, для чего применяют центрирование по шатунным болтам, зубцы или соединение шипом с последующей мехобработкой отверстия. В последние годы активно применяют разламываемые шатуны — у них разъёмную головку получают раскалыванием после глубокого охлаждения. Этим достигается максимальная точность при минимальной себестоимости. В случае применения вкладышей, последние удерживаются от проворота своими «усами», попадающими в паз головки. Крышки подшипников в любых моделях двигателей нельзя путать между собой.

На циклическую прочность шатуна влияет радиус перехода, угол заделки верхней головки шатуна, а также качество поверхности всей детали. Для создания сжимающих напряжений шатуны часто подвергают дробеструйной обработке (после объёмной закалки и отпуска), авиационные обычно полировали.

В качестве материала применяют обычно легированную (45Г2, 12ХН3А, 18ХНВА,…) или углеродистую сталь достаточной прокаливаемости: чем больше толщина сечения, тем более легированную сталь приходится применять. Для малоразмерных автомобильных двигателей обычным является применение селектированной по углероду закалённой стали; в тихоходных механизмах шатуны имеют большие сечения, и для увеличения 90% прокаливаемости возрастающее количество легирующих элементов недопустимо увеличивает их стоимость. Поэтому шатуны судовых ДВС изготавливают из нормализованной углеродистой стали типа Ст5 (Сталь 30, 35, 40).

Шатуны в одном двигателе подбирают по массе. Причём желательно подгонять отдельно массы верхней и нижней головки, используя для подпиливания приливы на крышке и верхней головке. Однако некоторые механики предпочитают более лёгкий путь — при ремонте взвесить новые шатуны и поршни, выстроить по весу одни по возрастанию, а вторые по убыванию, потом соединить. Так масса поршневого комплекта легко и просто получается почти одинаковой.

Разбираем типы шатунов

  • Односоставный— цельная конструкция, которая объединяет вал и два рычага. Представляет собой толстый пруток, который согнут в разных направлениях под прямыми углами. Такая конструкция использовалась ранее. На сегодня её можно встретить на BMX или детских байках.
  • Двухсоставный— левый рычаг представлен отдельной деталью, закреплённой на сводном краю вала, а к правому шатуну с ведущими звёздочками приварен вал каретки. Сегодняшние производители эту конструкцию усовершенствовали с помощью картриджной каретки, имеющей подшипники крупного диаметра. Конструкция активно используется различными производителями.

  • Трёхсоставный— наиболее распространённая система шатунов велосипеда, в которой можно разобрать всё, что необходимо, кроме этого, не затрагивая правого рычага, осуществить замену ведущих звёздочек.

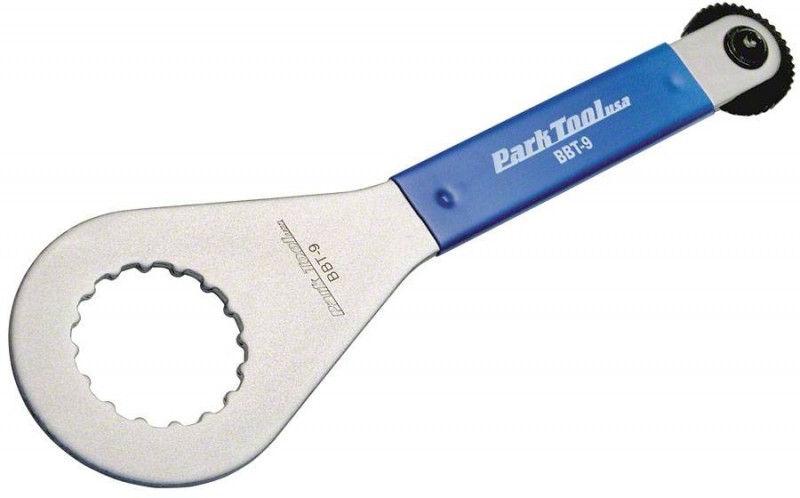

Выкручиваем каретку без съемника

Многие задаются вопросом: можно ли снять каретку без съемника? Однозначного ответа здесь нет. Все напрямую зависит от типа вашего кареточного узла. К примеру, на старых велосипедах с насыпными подшипниками в каретке имелась контргайка, которая легко сбивалась при помощи бородка или стамески, чашка выкручивалась руками. Не доставляют проблем каретки типа Hollowtech II с внешними чашками. Их можно запросто вывернуть газовым ключом или инструментом для снятия масляного фильтра для автомобиля, но есть риск деформировать чашку.

С остальными картриджными каретками все сложнее. Шлицы нарезаны внутри чашки, а она полностью скрыта в кареточном стакане, и подцепить ее другими инструментами невозможно. Проблему с прикипевшими чашками можно решить либо каким-то самодельным инструментом, либо тем же бородком, но придется постараться, чтобы не повредить саму раму. В данном случае есть смысл приобрести нормальный съемник каретки, тем самым упростив себе жизнь.

Устройство кривошипно – шатунного механизма двигателя

Практически все механические части двигателя представляют из себя одновременно части кривошипно-шатунного механизма. К нему относятся блок цилиндров, картер и головка блока цилиндров, шатунно-поршневая группа, коленчатый вал и маховик.

Коленчатый вал

Коленчатый вал представляет собой деталь со сложной конфигурацией. Помимо опорных шеек, позволяющих ему крепко держаться в блоке, коленчатый вал имеет столько кривошипов или, как их называют, колен, сколько цилиндров конструктивно заложено в блоке двигателя.

Кривошип

К каждому колену или кривошипу посредством сложной системы деталей крепится шатун поршня.

Кривошип отстоит от оси коренных шеек на определенный радиус, называемый радиусом кривошипа. От этого параметра зависит ход поршня.

В зависимости от конструкции блока цилиндров двигателя одно колено может служить основанием для крепления одного или более шатунов. Если двигатель рядный, к одному кривошипу крепится один шатун, если V-образный, то два шатуна. Этим, кстати, объясняется относительная компактность блоков цилиндров V-образных двигателей.

Колено и кривошип — одно и то же. Колено дало название коленвалу, а кривошип — кривошипно-шатунному механизму

Шатун

Шатун представляет собой деталь двутаврового сечения, имеющую верхнюю и нижнюю «головки».  В верхней «головке» шатуна помещается поршневой палец,  посредством которого шатун соединяется с поршнем. Нижняя «головка» шатуна выполнена разъемной,  для того, чтобы ее можно было соединить  с шатунной шейкой коленчатого вала с помощью шатунных крышек.

Поршень

Поршень представляет собой цилиндрическую деталь, выполненную из алюминиевого сплава, с отверстием под поршневой палец для соединения с шатуном. Поршень надевается на шатун, как стакан, донышком вверх, и закрепляется при помощи пальца.

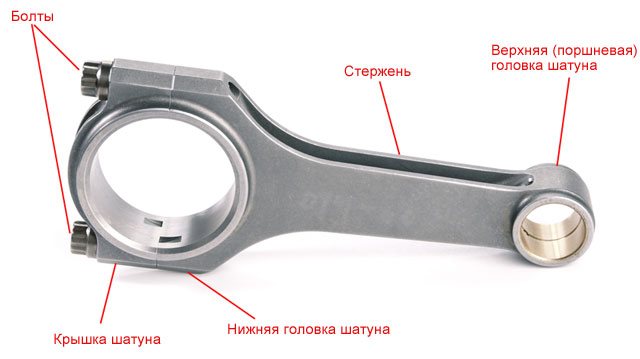

Строение шатуна

Шатун ДВС состоит из:

  1. верхней поршневой головки;
  2. силовой стержень;
  3. нижней кривошипной головки.

Верхняя головка шатуна изготавливается цельной. Это соединительный элемент с отверстием для поршневого пальца. Верхняя головка не разъемная.

Силовой стержень выполняется цельным, без соединительных частей.

Нижняя головка шатуна — это место соединения шатунной шейки коленвала ДВС. Нижняя головка разборная, соединяются шатунными болтами. Во время ремонта вместо шатунных болтов нельзя ставить обычные, так как шатунные выдерживают большую температуру и нагрузку. Испорченную резьбу на шатунных болтах не восстанавливают методом нарезки, на заводе резьбу создают методом накатки, а не нарезкой плашкой. Это означает, что при поврежденной резьбе шатунных болтов, их следует заменить, а не ремонтировать.

В нижнюю головку в посадочное место устанавливают тонкостенные вкладыши (подшипники скольжения). Подшипники для нижней головки шатуна не отличаются по конструкции от коренных вкладышей коленвала.

В некоторых шатунах имеются специальные отверстия для прохождения моторного масла к подшипнику скольжения.

Для подачи масла к верхней головке, в некоторых видах предусмотрено смазывающее отверстие. Силовой стержень дизельных двигателей более толще, массивнее.

1 — шатунный болт; 2 — крышка; 3, 4 — нижний и верхний шатунные вкладыши; 5, 8 — нижняя и верхняя головки шатуна; 6 — корончатая гайка; 7 — стержень шатуна; 9 — втулка (гильза); 10, 11 — штифты; a — канал; б, в, г — стержень, конусный поясок и головка шатунного болта; д, е — дугообразные канавки; ж, и, о — радиальные отверстия; з, м — холодильники; к, л — кольцевые канавки; н — короткая канавка; п — выемка под штифт; р — лыска.

По конструкции строение шатунов классифицируют на:

  • двутавровые;
  • круглые;
  • ромбические.

Двутавровые используются в автомобильных двигателях внутреннего сгорания.

Круглые шатуны применяются в двигателях для судов.

Ромбические шатуны назначаются для двигателей к высокоскоростным гоночным автомобилям.

Кривошипные головки классифицируются на:

Шатуны с простыми кривошипными головками устанавливают в простые ДВС.

Шатуны с прицепными кривошипными головками используются в звездообразных и V-образных двигателях.

Шатуны с вильчатыми кривошипными головками применяются в V-образных и W-образных моторах.

Из чего сделан шатун

Шатуны ДВС делаются из стали методами ковки и штамповки. Для двигателей с высокой нагрузкой, это, например, гоночные авто и боллиды, шатуны могут выполнятся литьем титанового сплава.

Для ДВС массового производства шатуны изготавливаются методом горячей штамповки из следующих среднеуглеродистых и легированных марок сталей:

  1. Сталь 40. Сталь с содержанием углерода 0,4 %.
  2. Сталь 45. Означает, что углерода в сплаве 0,45 %.
  3. Сталь 45Г2. Шифр этой марки таков: в сплаве содержится 0,45 % углерода (С) и марганца (Mn) 2 %/
  4. Сталь 40ХН. В этом легированном сплаве, помимо 0,4 % углерода, содержится хром (Cr) в объеме 1 % и никеля (Ni) в объеме 1 %.
  5. Сталь 30ХМА. Это шифр жаропрочной релаксакционнстойкой стали. В составе 0,3 % С; хрома (Cr) 1%; молибдена (Mo) 1 %. Буква «А» говорит, что сплав улучшенный, прошел закалку с высоким отпуском.
