Замена коллектора генератора ваз 2110

Если требуется заменить ролик или щетки?

Когда во время работы мотора владелец Лада Калина слышит отчетливый «шелест», доносящийся от вращающегося ролика натяжного узла, то потребуется выполнить детальный осмотр данного элемента и при потребности заменить.

Для осуществления указанной ремонтной операции рекомендуется запастись обычными ключами и отверткой с наконечником плоского профиля. Все манипуляции по замене не вызывают затруднений, поэтому действуем уверенно.

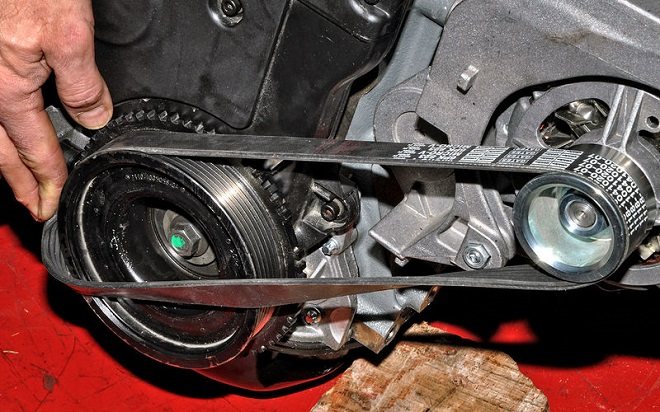

1. Сначала прибегаем к ослаблению степени натяжения ремня. Для этого выкручиваем шток.
2. Обозначенной отверткой аккуратно поддеваем протекционный колпак ролика и вывинчиваем болт, удерживающий подшипник.
3. С отработавшего собственный ресурс ролика извлекаем втулку совместно с шайбой (они необходимы для установки в комплексе с новым изделием).
4. Вся сборка монтируется на положенное место и фиксируется болтом.
5. Натягиваем ремень и пускаем мотор. Убеждаемся в корректном функционале нового изделия.

Одним из факторов, характеризующих слабую зарядку АКБ, является износ щеток генераторной установки. В целях устранения этого негативного аспекта потребуется замена щеток генератора. Для мониторинга состояния потребуется их демонтаж. замена щеток генератора доступна как на снятой генераторной установке, так и на установленной на авто Лада Калина.

С целью достижения безопасности работ и исключения риска замыкания в цепи, перед ремонтной манипуляцией потребуется обесточить сеть от АКБ (снимаем клеммы). Теперь необходимо демонтировать протекционную крышку и извлечь штекер. Выполнять это удобно с помощью ранее обозначенной отвертки.

В завершающей стадии процесса откручиваем болты, после чего извлекаем сам регулятор с присутствующими на нем щетками. Замена щеток генератора завершена. Оценка износа щеток производится путем замера их высоты. Этот параметр не должен быть менее 5 мм. Если щетки стерлись, то заменяем их и регулятор в комплекте.

Устройство, принцип работы и вероятные поломки генератора

Самые первые генераторы, которые когда-то устанавливались на автомобили, создавались по коллекторному принципу. Они представляли собой упрощенную конструкцию, но были ненадежны, недолговечны и не могли обеспечивать бесперебойную работу. Поэтому конструкторы долгие годы ломали голову над тем, как создать устройство более сложного типа, в работе которого не наблюдалось бы столь многочисленных изъянов.

Так появились селеновые, а вслед за ними и более совершенные — кремниевые — узлы. Эта конструкция обеспечивала синхронную подачу тока, кроме того, оказалась более компактной, экономичной по затратам на материалы и долговечной. Генератор для ВАЗ представлен в синхронном трехфазном варианте. Представляемое устройство имеет следующую конструкцию. Корпус изготавливается из дюралюминия или других металлов легких сплавов, позволяющих значительно снизить вес детали.

Строение генератора: 1 – кожух; 2 – вывод «В+» для подключения потребителей; 3 – помехоподавляющий конденсатор 2,2 мкФ; 4 – общий вывод дополнительных диодов (присоединяется к выводу «D+» регулятора напряжения); 5 – держатель положительных диодов выпрямительного блока; 6 – держатель отрицательных диодов выпрямительного блока; 7 – выводы обмотки статора; 8 – регулятор напряжения; 9 – щеткодержатель; 10 – задняя крышка; 11 – передняя крышка; 12 – сердечник статора; 13 – обмотка статора; 14 – дистанционное кольцо; 15 – шайба; 16 – конусная шайба; 17 – шкив; 18 – гайка; 19 – вал ротора; 20 – передний подшипник вала ротора; 21 – клювообразные полюсные наконечники ротора; 22 – обмотка ротора; 23 – втулка; 24 – стяжной винт; 25 – задний подшипник ротора; 26 – втулка подшипника; 27 – контактные кольца; 28 – отрицательный диод; 29 – положительный диод; 30 – дополнительный диод; 31 – вывод «D» (общий вывод дополнительных диодов)

Для того чтобы система не перегревалась, в корпусе генератора ВАЗ существуют специальные отверстия, через них происходит охлаждение системы, что особенно важно в ходе интенсивной работы узла. Основную роль здесь играют подшипники и ротор. Щеточный узел также является важнейшей деталью, он передает силу напряжения по системе

Щеточный узел также является важнейшей деталью, он передает силу напряжения по системе.

Если из рабочего строя выходит хоть одна деталь, весь узел теряет свою работоспособность. Прежде чем приступить к ремонту генератора ВАЗ 2110, следует понять, по каким симптомам можно определить, что узел неисправен. Этих симптомов множество, но основные из них следующие:

• узел дает пониженное напряжение;
• узел теряет возможность зарядки или, наоборот, время от времени перезаряжается;
• узел, несмотря на то, что заряжается в обычном режиме, не передает импульс на приборную панель, либо лампочка контроллера попеременно мигает;
• появляется шум при работе узла.

Теперь, убедившись, что поломка налицо, чиним генератор ВАЗ. Если, разобрав устройство, вы заметили, что деформированы контакты, щетки или реле, то нужно всего лишь заменить дефектные детали.

Бывает и так, что обрывается цепь, тогда приходится повозиться подольше. Нужно будет приобрести новую обмотку и вооружиться паяльником. Работа кропотливая и ювелирная, требующая внимания и аккуратности. Но ремонт генератора только заключается в ликвидации поврежденных участков, что вполне можно сделать самостоятельно.

Стальные кольца.

Ставить медные кольца не имеет смысла, они слишком ненадежны, могут проходить до конца машины, а могут и через 10 тык износиться до дыр. Коэффициент трения графита по стали намного меньше чем по меди, поэтому стальные кольца практически не изнашиваютя и щетки изнашиваются значительно меньше чем на медных. По электрическим показателям разницы между медными и стальными кольцами не замечено, сопротивление графитовой щетки неизмеримо больше сопротивления стали. Много лет ставлю стальные кольца и претензий к ним не было.

Стальные кольца выточеные по размерам изношеных с небольшим припуском по наружному диаметру и с зазором 0,15мм по внутреннему, относительно предварительной проточки остатков старых колец.

Напаяные стальные кольца.

Перед напайкой кольца нужно облудить с применением активного флюса, например с «паяльной кислотой» (хлористый цинк) и промыть с содой. Остатки медных колец лудятся с канифолью. Теперь, подогрев кольца паяльником до плавления припоя, они свободно наденутся на остатки старых и после остывания достаточно прочно припаяются. Теперь остается только проточить и прошлифовать кольца.

Базировать в станке лучше по заднему подшипнику закрепленному в люнете, так будет наименьшее смещение колец относительно оси ротора, что исключит возможность отрыва щетки от кольца и разрыва цепи при больших оборотах.

Кольца после пробега 35 тык. Этот генератор снят для ремонта диодного моста.

Здесь и стальное и медное кольцо после трех лет, пробег не известен. Щетки были пропитаны маслом. Генератор снят для замены переднего подшипника.

Связи с плохой зарядкой, решено было сделать это снять пару слоев с контактных колец ротора.

Появились на кольцах задиры и щетки выработали на кольцах канал из-за которого был плохой контакт и приводил повреждению щеток.

Скажете а может у тебя из-за регулятора напряжения или диодного моста зарядка плохая?Увы все в рабочем состоянии регулятор тоже.

Приступим как это можно сделать очень легко:1) Берем напильник с мелкой насечкой2) Не очень грубую наждачную бумагу3) И мелку наждачку (Нулевка)

Пришлось самому крутить ротор без дрели и т.д для этого располовиньте генератор как на фото!У меня заняло около часа если считать то что я искал наждачку)

Благодаря системе из двух таких деталей обеспечивается передача выработанной энергии на щетки, а затем на регулирующую часть всей схемы.

Контактные кольца генератора

Ускоренный износ этих комплектующих вероятен как последствие попадания технических жидкостей на поверхность (моторное масло и антифриз) из двигателя. Одновременно с этим произойдет износ медно графитовых щеток.

Медные кольца также могут стираться по причине налипания на щетки частичек этого же металла, которые с течением времени вырабатывают борозды в основном материале, провоцируя тем самым искрение и дополнительное разрушение целостности кольца (в основном их ресурс более 150 тысяч км).

Контактные кольца генератора износ

Что касается стальных аналогов этого элемента то (несмотря на прогнозы скептиков) практика доказывает их полноценную устойчивость к выработке. Связано это с низким коэффициентом трения стали, а также ее плотностью (не выпускают примерно с 80-х годов прошлого века, встречаются на старых японских автомобилях). Выявить дефекты от которых выходят из строя контактные кольца генератора можно только после визуального осмотра. Остальные же характерные симптомы могут быть вызваны (с такой же вероятностью) повреждением и других деталей узла.

Ремонт генератора Bosh. Замена коллектора. Alternator Repair.

В этом видео, вы увидите, как и в какой последовательности, можно заменить коллектор, в домашних условиях.

Остальную часть пластика отламываем, подковырнув контакт отверткой.

Цепляем съемник за нижнее кольцо, устанавливаем проставку и снимаем контактные кольца генератора.

Удаляем остатки пластика с контактов обмотки генератора.

Перед заменой контактных колец генератора проверьте цепь между контактом и кольцом. Так как имели место случаи обрыва.

Устанавливаем заменяемые контактные кольца и легкими ударами молотка по верхней части контактных колец набиваем их на якорь генератора

Важно обратить внимание на расположение выреза на якоре генератора и выступа на заменяемой детали (некоторые генераторы имеют вырез с обеих сторон). Перед окончанием установки колец на якорь генератора необходимо завести провода в прорези

Контакты можно подпаять вместе с пластиной, или аккуратно ее удалив.

Заменив контактные кольца генератора, набиваем подшипник и собираем генератор.

Скачать книгу: «Генераторы зарубежных автомобилей». В этой книге хорошо описан принцип работы генератора автомобиля, регулятора напряжения, даны рекомендации по ремонту генераторов. С ассортиментом книг по ремонту автомобилей можно ознакомиться здесь.

Замена контактных колец генератора Ваз 2110 необходима в том случае, если на их поверхности есть дефекты различного рода. Из-за них кольца не могут качественно выполнять свою самую важную функцию – плотно соединять детали между собой, чтобы между ними возник контакт. Очень часто отдельные детали генератора ломаются. Если менять его полностью, то придется потратить немаленькую сумму денег. Поэтому можно отремонтировать его, заменив сломанные детали.На Ваз 2110 замена контактных колец генератора – процедура несложная и с ней можно справиться самостоятельно.

Замена контактных колец без смены ротора

Кольца ротора генератора Ваз 2110

В любом случае их замена осуществляется со снятием ротора. Но не всегда его тоже нужно менять. Замена колец происходит так:

​ Поддеть отверткой пластиковый кожух, который «прячет» контактный выход обмотки ротора. После этого его следует снять.

• ​ Под ним можно будет увидеть два контакта.
• ​ Используя пассатижи и отвертку, следует разжать защелки. После этого – освободить выводы обмотки ротора.

• ​ Отсоединить хвостовик с кольцами. Выполнять этот процесс можно любым удобным способом. Легче всего зажать хвостовик и покрутить его. Контакты оборвутся и его можно будет без проблем снять.
• ​ В пазах могут остаться контакты. Их следует выковырять. Для этого можно использовать обычный гвоздь.
• ​ На хвостовик ротора следует одеть новые кольца.

Контактные кольца ротора генератора на Ваз 2110

• ​ Загнуть контакты обратно.
• ​ Поместить на место кожух.
• ​ Проверить, правильно ли работает генератор.

Заменить кольца генератора можно своими руками, так как сделать это совсем несложно даже в домашних условиях. Цена на новые кольца колеблется в пределах 200-1000 рублей. А в автосервисе нужно будет заплатить в два, или даже в три раза больше. Ведь выполнить этот, казалось бы, простой ремонт, никто не возьмется меньше чем за 1000 рублей. Конечно, прежде чем приступать к самостоятельному ремонту, стоит пересмотреть фото и видео на эту тему. Инструкция также не помешает.

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

• В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
• Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

Замена контактных колец без смены ротора

Кольца ротора генератора Ваз 2110

В любом случае их замена осуществляется со снятием ротора. Но не всегда его тоже нужно менять. Замена колец происходит так:

​ Поддеть отверткой пластиковый кожух, который «прячет» контактный выход обмотки ротора. После этого его следует снять.

Примечание: поддевать нужно аккуратно, по кругу, пока не появится слегка заметный зазор.

• ​ Под ним можно будет увидеть два контакта.
• ​ Используя пассатижи и отвертку, следует разжать защелки. После этого – освободить выводы обмотки ротора.

• ​ Отсоединить хвостовик с кольцами. Выполнять этот процесс можно любым удобным способом. Легче всего зажать хвостовик и покрутить его. Контакты оборвутся и его можно будет без проблем снять.
• ​ В пазах могут остаться контакты. Их следует выковырять. Для этого можно использовать обычный гвоздь.
• ​ На хвостовик ротора следует одеть новые кольца.

Проверка

Случается так, что генератор начинает «барахлить» раньше положенного срока, не заряжается должным образом аккумулятор. Собственно, он и служит для того, чтобы обеспечивать работу источника электроэнергии для питания всех авто — аккумулятора.

Советуем опираться не только на нашу инструкцию, и на видео уроки, которые позволят даже без большого опыта выполнить ремонт и замену своими собственными руками.

Поиск поломки

Первым делом определите, действительно ли источником проблем выступает ваш генератор. Для проверки нужно провести ряд последовательных мероприятий.

1. Заведите мотор и дайте ему прогреться до рабочей температуры.
2. Увеличьте обороты коленчатого вала примерно до 3 тысяч оборотов в минуту.
3. Включите все фары, активируйте дальний свет, запустите в работу печку, аварийку, подогрев стекла, щетки стеклоочистителя. То есть следует включить максимально всех потребители электроэнергии.
4. Замерьте напряжение на аккумуляторе.
5. Если прибор показывает менее 13В, тогда в обмотках генератора с высокой долей вероятности произошло замыкание или обрыв.
6. Другой вариант — это поломка регулятора напряжения, окисление контактов кольца обмотки возбуждения.

Проверить наличие обрывов и состояния прочих элементов генератора можно только путем его демонтажа. Но если у вас нет никакого опыта в разборке генератора, тогда пытаться лезть туда своими руками не стоит. Замените узел в сборе полностью или доверьте ремонт профессионалам.

О принципе действия генератора авто

В основе функционирования генераторного узла Лада Калина заключен следующий принцип: в статорной обмотке индуцируется переменный ток, впоследствии трансформируемый в постоянный посредством выпрямительного модуля, располагающегося на корпусе агрегата. Также крышка генератора наделена электронным регулятором напряжения и щеткодержателем. Ротор устройства получает вращающий момент от шкива коленчатого вала. В качестве передаточного звена фигурирует поликлиновой ремень.

В числе базовых характеристик генераторной установки присутствуют таковые параметры:

• максимум генерируемой силы тока – 85-90 Ампер;
• рабочий интервал бортового напряжения – 14,4-15,1 Вольт;
• передаточное число вращения мотора и ротора – 1:2,4;
• правостороннее направление вращения.

Корпус узла скрепляется воедино за счет шпилек, стягивающих статор с крышками. В посадочных гнездах обозначенных крышек присутствуют подшипники, за счет которых обеспечивается способность ротора к вращению. Установка тыльного подшипника внутрь крышки производится с минимальной величиной зазора. Передний элемент наделен возможностью скользить по поверхности вала ротора. Он фиксируется внутри лицевой крышки с малым натягом, а снаружи его прикрывает прижимная пластина. Заднюю часть устройства защищает пластиковый кожух.

Перейдем к схеме коммутации генератора с бортовой сетью. Схема подключения весьма проста. После включения зажигания к регулятору напряжения начинает поступать питание через цепь лампы индикации разряда АКБ. С пуском мотора обмотка возбуждения снабжается питающим напряжением от трех диодов, вмонтированных в выпрямительный блок.

Посредством указанной сигнальной лампы можно осуществить проверку генераторного узла. Если устройство исправно, то лампа светится при включенном зажигании. С пуском мотора она гаснет. Когда такого явления не наблюдается, и лампа продолжает светить, следует произвести диагностирование генераторной установки на предмет присутствия неисправностей. В некоторых случаях требуется замена, и многих интересует, как снять генератор?

Замена токосъемных колец генератора приора

Согласен, тема не новая. Но как учили в школе, повторение — мать учения. Задача: замена контактных колец на генераторе кзатэ 115а. Напряжение до замены при включённом ближнем.

Прошлым летом, снимая гену для замены диодного моста, замерил остаток толщины колец — 1мм. Всего 2мм. Расчеты показали, что ещё на год хватит. Именно так и получилось…попал в край и сделал очень во время, хотел делать в июле! Сделал в мае, перед большой поездкой в Беларусь. Как снимать гену на Приоре с кондиционером? 1-й раз — по инструкции, час. После — 15-20 минут. Откручиваем нижнюю опору двс, ослабляем ролик натяжной на гене, снимаем компрессор кондея и переходник от него на блок двс. Отводим компрессор в сторону — вытаскиваем гену. Как разобрать гену? Снимаем пластиковую защиту. Реле регулятор. Отсоединяем 6 проводов от диодного моста, идущих от статора. Снимаем диодный мост. Половиним гену. У нас остаётся нижняя часть корпуса с вставленным ротором и шкивом на конце. Нижнюю часть с подшипником — не трогал. Да, подшипник родной и ревизию ему не проводил. Нет, не ссу. Надо будет — сниму ещё раз. Основной принцип: не мешай машине работать. Опыт показал, что не надо лезть в работающие узлы, новое — не всегда хорошее. Верхних подшипник — провёл ревизию, не менял. Теперь без лишних слов: Коллектор с кольцами из твёрдого пластика(или задубел от времени) и это плюс при демонтаже. Замеряем полярность, помечаем по месту. Бокорезами откусываем контакты как можно длиннее.

Отодвигаем в сторону. И так же бокорезами начинаем понемногу откусывать кусочки коллектора. Как только низ обкусан, остается центральная часть оси ротора. Сбить не получилось. Распилил коллектор и кусками снял с оси. При попытке сбить, сделал несколько ударов сверху. Верхнее кольцо оказалось на столько тонким, что металл сжался и полопался полосками вдоль оси.

Как известно каждому автолюбителю, электрооборудование какого-либо автомобильного транспорта имеет в своем составе такую важную деталь как генератор. Данное устройство служит для преобразования механической энергии, которая поступает от двигателя, в электрическую. Генератор работает в паре с регулятором напряжения, и вместе они составляют генераторную установку.

Как правило, современные автомобили комплектуются генераторами переменного тока. Исходя из предъявленных требований к какому-либо генератору, наиболее соответствующими генераторами являются устройства переменного тока.

В данной статье мы не собираемся говорить о генераторе в целом, а затронем лишь его маленькую часть – контактные кольца, без которых работа всего генератора невозможна. Мы постараемся рассказать вам, что же собой представляют контактные кольца, а также как их можно легко и быстро заменить в случае износа или же какой-то неисправности.

1. Что собой представляют контактные кольца генератора

Контактные кольца характеризируются как своеобразный вид электрических контактов, которые представляют собой токопроводящее кольцо со щётками, которые плотно прилегают к нему. Благодаря данным щеткам обеспечивается подача электричества, которое образуется во вращающейся электрической машине, из одной части цепи в другую часть при помощи скользящего контакта.

Как правило, контактные кольца находят свое применение в том случае, когда электрическую энергию невозможно передать напрямую с помощью специальных проводов, к примеру, в момент подачи на вращающийся вал.

На сегодняшний день контактные кольца широко используют в машиностроении, в электродвигателях, и даже в робототехнике, для того чтобы передавать информационный и управляющий сигналы. По сравнению с коллекторным узлом, контактные кольца, которые находят свое применение в электродвигателях, имеют намного большую популярность среди пользователей, так как в период эксплуатации изнашиваются намного меньше.

Как и все другие инструменты в автомобиле, в зависимости от выбранного технологического решения, контактные кольца можно условно разделить на два вида: концентрические и продольные кольца. Как правило, материалом, из которого изготавливаются контактные кольца, служит твердый металл. В отдельных случаях, контактные кольца также могут быть покрыты устойчивым к износу и воздействию внешней среды покрытием, которое бывает позолоченным или же серебряным. На сегодня также известны случаи, когда в эксплуатацию вводились жидкометаллические контактные кольца, которые представляют собой ртутные токосъёмники, обеспечивающие передачу больших токов и обладающие низким сопротивлением.

Замена колец

Разборка генератора

Такая частичная разборка генерирующего устройства достаточна для замены контактных колец и подшипника на валу (подшипник якоря).

Способ замены блока колец 1

Дальнейшие действия:

• якорь зажимается в тиски;
• подшипник выпрессовывается;
• затем ножиком снимается пластиковая защита контактов, которая располагается прямо под подшипником;
• после этого надо разжать скобочку блока контактов и вырвать припаянные провода, чтобы удалось снять старые токосъёмные кольца (опять же, можно использовать нож).

Дальше:

• новый блок с кольцами надевается на вал (проставка и лёгкие удары сверху по блоку молоточком – главное, чтобы хвостики блока точно попали в посадочные места);
• провода заправляются в надлежащие места и запаиваются.

Примечание. В процессе пайки рекомендуется не использовать паяльную кислоту (жидкость при неправильном использовании легко может попасть внутрь обмотки). После этого, обжать спаянные контакты плоскогубцами.

Дальше идёт процесс сборки:

• обратно вдевается защита контактов (она должна сесть плотно);
• затем ставится новый подшипник.

Способ замены блока колец 2

Старый блок с кольцами можно снять и по-другому (более варварский способ, зато действенный).

Вообще, жилки проводов, которые припаяны по бокам установленного блока токосъёмных колец, следует до снятия хорошенько прочистить острым предметом (ножом, отвёрткой и т.п.). Зачищаются они по единственной причине – чтобы было легче отпаять.

Затем берётся инструмент бокорез (можно плоскогубцы), которым прикусывается ушко, куда вдевается жилка. Подвигаем ушко вверх-вниз, пока не отойдёт проводок. То же самое проделывается с другим ушком.

Теперь нужно поставить кольца на наковальню (ставить только ту часть блока, которая с кольцами). Взять острое зубило и молоток, вырезать кольца (не до конца) и вытянуть бокорезом.

Как снимается подшипник

При таком способе демонтажа блока колец, пластиковая защита тоже выламывается. В дальнейшем можно поставить новую защиту или оставить контакты без неё (так тоже делают, но не рекомендуется).

Защита тщательно выламывается в области прилегания к контактам. В итоге вал якоря полностью должен быть освобождён от остатков старого блока колец, по бокам внизу должны виднеться концы обоих проводов, на которые будут паяться хвостики нового блока.

Примечание. Кстати, якорь никакой полярности не имеет, так что с правильным положением хвостиков блока колец можно не «заморачиваться».

Блок, как и в вышеописанном случае, набивается сверху через проставку.

Внимание. Контакты (оба провода сбоку) поднимаются кверху, чтобы во время опускания блока контактов они остались сверху, а хвостики блока зашли в свои родные места

Направлять проводки можно отвёрткой и почаще, тем самым, исключая зажим хвостиками проводов. Блок токосъёмных колец должен плотно сесть на место.

Далее провода приглаживаются к металлическим площадкам блока, на которые они должны припаиваться.

Внимание. На площадке в процессе запайки не должно оставаться пустых мест

Всё пространство должно быть целиком обработано оловом и канифолью.

Если посмотреть на заводской припой некоторых моделей «генераторов», то видно, что провод в данном случае скручен кольцом, а сам припой с бережным и полным наполнением заполнен внутрь.

Заводской припой контактов

После того, как генератор собран, его следует проверить. Запустив машину, смотрим на напряжение – бывает, что оно показывает значение ниже нормы. Значит, требуется одеть провод возбуждения, и заново пустить двигатель. 14 с лишним – идеальный параметр напряжения.

Важные дополнения:

• вал следует хорошенько очищать от остатков «эпоксидки», а перед установкой нового блока с кольцами помазать поксиполом вал;
• холодной сваркой рекомендуется обработать также место стыковки защитной крышки с якорем;
• устанавливая подшипник, желательно наносить удар по внутренней обойме подходящей для этого оправкой, а ещё лучше нагреть подшипник специальной грелкой и вручную (в перчатках) поставить;
• все возможные контакты, которые встречаются в процессе работы, следует не забывать зачищать.

В ходе этой работы рекомендуется также заменить второй подшипник. Он сидит в крышке, завальцован там. Снять его оттуда следует аккуратно, чтобы не повредить крышку.
