Советы профессионалов при изготовлении ключа

С первого раза инструмент может не получиться, и измерение будет некорректным. Однако любой опытный мастер может дать несколько подробных советов, следуя которым каждый новичок добьётся желаемого результата.

Для более точного измерения лучше приобрести безмен именно с электронной шкалой и устанавливаемым пределом взвешивания, так как подобное изделие издаст резкий звуковой сигнал при достижении нужной нагрузки и предотвратит перетяжку крепежа. Подобный безмен даёт тот же эффект, что и хороший индикаторный ключ с манометром.

При отсутствии рычага или материалов для него можно пользоваться обычным гаечным ключом с рожковым захватом с одной стороны и накидным — с противоположной. Однако здесь следует более тщательно вычислить соотношение длины и крутящего момента, так как наверняка размер плеча будет представлять собой дробное число.

Для лучшей фиксации безмена к рычагу следует особенно тщательно отнестись к месту его установки. Лучший вариант — аккуратно просверленное сквозное отверстие, точно в месте приложения нагрузки, и прибор никогда не соскользнёт с рукояти.

Вам это будет интересно О домкратах Matrix: динамометрический, гидравлический — что выбрать

Работа с самодельным динамометрическим ключом

В зависимости от требуемого натяжения у мастера может быть сразу несколько безменов с различными пределами взвешивания, каждый из которых должен иметь собственную таблицу зависимости нагрузки от плеча и крутящего момента.

Так как все усилия при определении степени затяжки прикладываются только к весам, необходимо обеспечить удобный захват ручки, так как 20-30 кг с плохим захватом не позволят комфортно работать с прибором.

На заметку

Активные пользователи смартфонов вышеприведённые примеры расчётов могут занести в предварительно скачанное приложение с сохранением всех результатов, и мастер всегда будет иметь под рукой требуемые значения усилий.

Виды

Существует несколько конструкций динамометрических ключей, отличающихся принципом действия и обеспечивающих ту или иную степень точности. Они используются для соединений разных степеней ответственности, хотя любой тип имеет относительно невысокую погрешность — максимальное значение 6–8 %. Ключи различаются по разным признакам:

  • Тип индикации.
  • Предельная величина допустимого усилия.
  • Область использования.

Разные конструкции ключей используются как для быстрой затяжки соединений, так и для ответственных деталей, требующих высокой точности соблюдения условий монтажа. Они могут иметь заранее установленный момент, не поддающийся регулировке, или обладать способностью к настройке предельной величины прилагаемого усилия. Существуют также модели, где момент затяжки можно контролировать самостоятельно, в соответствии с прилагаемым усилием. Они удобны при работе с различными типами соединений, обладающими собственными требованиями к величине момента. Рассмотрим существующие типы этих ключей подробнее:

Электронный

Модели электронных динамометрических ключей оснащены специальным дисплеем, где отображается параметр

Электронные динамометрические ключи имеют цифровую жидкокристаллическую панель, показывающую величину усилия в данный момент. Точность таких устройств позволяет контролировать усилие вплоть до сотых долей Нм, что позволяет использовать их в наиболее продвинутых и ответственных механизмах.

Стрелочный

Стрелочный механизм позволяет следить за усилием затяжки

Стрелочный механизм позволяет устанавливать нужное значение момента и самостоятельно контролировать усилие затяжки. Существует два варианта:

  • С двумя стрелками, одна из которых показывает предельное значение, а другая — текущую величину прилагаемого усилия.
  • С одной стрелкой, демонстрирующей усилие в данный момент времени.

В свою очередь, ключи с одной стрелкой делятся на индикаторные и измерительные. Первые имеют шкалу в виде круглого циферблата, усилие показывает стрелка, вращающаяся вокруг центральной оси. Измерительный ключ снабжён шкалой с делениями, расположенной поблизости от рукояти. Величину усилия показывает длинная стрелка, которая отклоняется от нулевого значения при затягивании болта. Оба варианта просты и удобны в пользовании, но требуют постоянного визуального контроля со стороны оператора.

Такие устройства имеют относительно высокую погрешность, поэтому не используются для работы с ответственными соединениями. Они не всегда удобны для работы в труднодоступных местах, но хороши тем, что наглядно демонстрируют величину усилия и позволяют легко корректировать момент. Стоимость таких ключей относительно низка, что добавляет популярности этому типу конструкции.

Рожкового типа

Нередко мастера выбирают ключи такого типа, т. к. в работе не всегда удаётся использовать накидную головку

Такие ключи имеют гнездо для установки сменных насадок рожкового типа. Многие пользователи отдают предпочтение этому типу, поскольку на практике не всегда удаётся использовать накидную головку, а рожковая насадка бывает удобна для работы в труднодоступных местах. Существуют разные модели, имеющие возможность установки только собственного набора насадок, или более универсальные образцы, способные работать с большим количеством сменных головок. Способ индикации может быть разный — от стрелочного типа до цифрового, щелчкового или предельного.

Щелчкового типа

Ключи щелчкового типа особенно удобны в сложных условиях работы, когда нет возможности контролировать показания

Щелчковые ключи считаются наиболее универсальным. Они являются излюбленным инструментом автомобилистов, так как дают возможность действовать в сложных условиях, не позволяющих вести визуальный контроль за показаниями. Индикация щелчкового типа даёт возможность ощутить момент достижения предельного значения момента затяжки. Щелчок не столько воспринимается на слух, сколько именно чувствуется рукой. Ключи имеют достаточную чувствительность — их погрешность не превышает 4%, вполне соответствуя требованиям к инструменту для ремонта автомобильных узлов и систем. Кроме того, стоимость такого инструмента не слишком высока, что способствует популярности щелчковых динамометрических ключей среди профессионалов и любителей.

Типы динамометрических ключей

Такие приборы различаются по своим конструкционным особенностям и механизмам действия.

Торсионный ключ с неподвижным указателем

Особенностью строения стрелочного динамометрического ключа является наличие зафиксированного указателя и твердого стержня со шкалой на две стороны, градированной в ньютонах на метр. Во время действий, направленных на зажим болта или гайки, шкала накреняется относительно зафиксированного указателя на тот угол, который пропорционален прилагаемой силе.

По этим отклонениям и определяется величина усилия. Его использование имеет большое преимущество перед иными инструментами – это возможность применения к болтам и гайкам с право- и левосторонней резьбой.

Единственный минус – высокая, достигающая 15%, погрешность. Такой нюанс исправлен в схожем ключе с манометрическим индикатором, где угол отклонения регулируется с помощью динамометра в виде пружины.

Щелчковый ключ

Является наиболее популярным в среде автолюбителей и профессионалов. Этот инструмент имеет трещотку, которая по своей сути является передаточным механизмом со щелчковым элементом.

Как работает динамометрический ключ этого типа? Когда во время работы показатель достигает установленного значения, он перестает выполнять задачу и проскальзывает, издавая характерные узнаваемые щелчки.

После выставления нужного значения усилия можно приступать к закручиванию гайки, не контролируя силу. Внутри головки находится зубчатое колесо, останавливает которое стопорный механизм.

Принцип работы состоит в ограничении усилия. В поворотной части рукояти установлена штанга, которая и удерживает стопорный механизм при достижении выставленного показателя. Свыше указанного параметра приложить усилие невозможно. Измерение момента затяжки происходит дискретно. Первый же щелчок даст сигнал о завершении работы с элементом. Крутящий момент не перевалит за нужное значение из-за регулируемого ограничителя.

Этот вид динамометрических ключей требует к себе бережного обращения, а единственным недостатком является возможность работать с ним только на зажим. Такой инструмент наиболее распространенный. Звуки трещотки раздаются из большинства станций технического обслуживания и приватных гаражей.

Прибор с электронным механизмом

Цифровой динамометрический ключ выделяется достоверностью. Погрешность достигает 1%, что необычайно мало, но часто в такой точности нет необходимости. В него встроен жидкокристаллический индикатор небольшого размера для измерения крутящего момента. Также можно выбирать вычислительные единицы.

Есть возможность установить предельное значение, во время достижения которого издается звуковой сигнал.

Это очень удобно при эксплуатации ключа в ограниченном пространстве, когда нет возможности визуально контролировать зажим. Высокая цена электронного динамометрического ключа является его главным недостатком.

Все виды таких инструментов отлично подходят для использования при ремонте автомобиля. Выбор основывается исключительно на опыте собственника, его финансовых возможностях и желании учиться. Сколько бы консерваторы ни говорили о бесполезности такого вида устройства для автолюбителя, на самом деле этот ключ нужен.

Он универсален, так как имеет сменные головки, которые делают его подходящим для любых диаметров. Особенно удачно его применение неопытными мастерами. Это помогает избежать сорванных болтов, сломанных шпилек, слизанной резьбы или лопнувших гаек.

Без рожкового динамометрического ключа невозможно достигнуть равномерной затяжки множества резьбовых элементов на блоке цилиндров или даже на колесе. А ведь это обязательное условие эксплуатации механизмов.

Как осуществляется измерение затяжки

Чтобы корректно измерить затяжку при помощи самодельного прибора, необходимо выполнить несколько простых правил:

  • Собрать прибор и привести его в рабочее состояние — прикрепить безмен к рукояти, выставить его на нулевое значение, при возможности — задать предел взвешивания с сигнализацией, а в конце — одеть необходимую насадку на рабочий орган устройства либо изначально выбрать рожковый ключ подходящей размерности.
  • Накинуть ключ на гайку или болт. Прибор покажет точное значение только в том случае, если сопряжение с крепежом происходит напрямую через рычаг, а при участии одного или нескольких переходников и удлинителей при выдаче результата возможна погрешность до 5-8 %.
  • Аккуратно потянуть безмен таким образом, чтобы его положение было строго перпендикулярно оси рычага, и показатель нагрузки не был искажён, раскладываясь на векторы.
  • Если было достигнуто нормальное усилие, прибор подтвердит это результатом измерений, а гайка не шелохнётся. Если же затяжка не была достаточной, то крепёж провернётся вокруг своей оси до достижения требуемого крутящего момента.

Важно!

Для предотвращения срыва болтового соединения не следует давать запредельную нагрузку на самодельный динамометр, а затяжку вести лишь на номинальных значениях, прописанных в техническом руководстве по обслуживанию той или иной детали в автомобиле. В противном случае есть риск деформации заводской продукции.

Перетяжка болта на колесе автомобиля

Динамометрический ключ для автомобиля — какой лучше по конструкции и исполнению?

Ручной и слесарный инструмент, в том числе и динамометрические ключи для автомобилей широко представлены в торговых точках. Делятся данные изделия на 4-5 видов и различаются: по исполнению, конструкции, принципу работы. В обзоре рассмотрим четыре типа динамометрических ключей четырех производителей, далее определим, какой лучше выбрать для ремонта автомобиля.

Динамометрический ключ предельного типа регулируемый

Предельный или щелчковый — распространенный тип динамометрического ключа. Функциональность и доступность в цене — главные качества. Работают по принципу предварительной установки значения крутящего момента. После достижения заданного значения срабатывает механизм, раздаются щелчки, далее ключ перестает передавать момент на головку. Конструкция представляет собой вид трещотки, к которой присоединяется насадку на квадрат и фиксируется переключателем.

Погрешность точности такого ключа колеблется в пределах 3-5%, продаются и ключи поточнее, но их стоимость выше

При выборе предельного динамометрического ключа для автомобиля обращайте внимание на предел (интервал) момента, поэтому перед покупкой ориентируйтесь на потребности. Изучите регламентируемые моменты затягивания резьбовых соединений у автомобиля.
Средний диапазон min значений варьируется 0,5 -15 НМ, max 3 — 100 НМ и более

Из минусов приспособления отмечаем тот факт, что если нет опыта работы, то при срабатывании щелчкового механизма произойдёт перетяжка резьбы. Так же сбиваются регулировка после нескольких операций, поэтому за этим приходится следить.

Динамометрические ключи стрелочные

Динамометрический ключ со стрелочным индикатором, который показывает величину прикладываемой силы, работают по принципу динамометра. Устройство динамометра встроено в корпус, а стрелка и индикатор расположена сверху прибора. Квадрат для присоединения головок и насадок расположен на верхней части. Минус изделия заключается в том, что приходится улавливаться требуемое усилие, поэтому и точность приспособления ниже, чем у других типов специнструмента. Единственный ограничитель затяжки – это остановка стрелки при достижении нужной величины прикладываемой силы.
Для эксплуатации автомобиля это не лучший вариант, чаще «стрелочный» используют в других отраслях.
Плюсы данного изделия:

  1. Не высокая стоимость из-за конструкции.
  2. Повышенная прочность и надежность, так как инструмент выполнен из цельной и закаленной стали.
  3. Рабочий интервал ограничен только шкалой (0-300 Н*М).

Цифровой динамометрический ключ

Инструменты с цифровой индикацией – дорогостоящие, но является лучшими и точными, из-за полезных дополнений:

  • встроенная память;
  • разнообразие в настройке;
  • подключение к компьютеру и калибровка;
  • дата, время, марка автомобиля;
  • количество использований ключа;
  • вибрация или звуковой сигнал в процессе работы.

Конструкция цифрового приспособления для затяжки представлена на фото. Состоит тестируемый образец из стандартного корпуса, рабочей частью с присоединительным квадратом. Жесткий стержень с механическим устройством внутри нужен для определения момента, а так же внутри расположен связующий элемент-датчик для передачи данных на цифровой дисплей.

Ключ-адаптер динамометрический

Адаптер-динамометр – электронное устройство с механическим приводом, которое присоединяется к трещотке, на переходник вставляют головку или другую насадку. В зависимости от комплектации в набор содержит дополнительные переходники. Так же продаются наборы с несколькими адаптерами, которые различаются по интервалам моментов.
На адаптере расположен цифровой дисплей, а ещё кнопки, чтобы сделать настройку. Принцип работы схож с электронным изделием, описанным выше. Внутри стоят аккумуляторы, корпус выполняется из прочного пластика. Главный плюс адаптера — это универсальность. Стоимость сопоставима со среднестатистическим механическим динамометрическим ключом. Переходник популярен в 2016 году и будет одним лучших выборов при покупке, упростит обслуживание автомобиля.

Факторы, которые следует учитывать при покупке динамометрического ключа

Поскольку существуют различные типы динамометрических ключей, разных размеров, и сделанные из разных материалов, существует ряд факторов, которые следует учитывать при выборе ключа (или ключей!).

Просто помните о них, рассматривая различные варианты инструментов, и они помогут вам принять правильное решение.

Точность

Весь смысл покупки этого инструмента заключается в том, чтобы добиться точности измерений во время работы. Поэтому стоит приобретать модель, имеющую приличную точность — в противном случае, если точность у динамометрического ключа низкая, вы можете сэкономить деньги и купить обычный гаечный ключ!

Сертификаты

Лучшие модели обычно поставляются с поверочным сертификатом, подтверждающим калибровку и точность модели, которую вы приобрели.

Динамометрические ключи также должны иметь инструкцию о том, как (и когда) калибровать инструмент, чтобы он оставался точным.

Материалы

В более дешевых моделях обычно больше элементов из пластика, а не из металла.

Очевидно, это делает их дешевле, но пластик, как известно, не самый долговечный материал. Вы заметите, что в представленных нами моделях, даже в самых дешевых, используется минимум пластиковых деталей. Инструмент, большая часть которого или который целиком изготовлен из металла, будет более долговечным.

При этом вы получите лучшее соотношение цены и качества.

Трещотка

Динамометрический ключ с храповым механизмом — гораздо более полезный инструмент, чем тот, у которого его нет.

Большинство инструментов — и все те, которые мы рекомендуем выше — обладают этой особенностью. Они просты в использовании и позволяют работать быстрее.

Жесткий футляр

Если ключ болтается в большом ящике для инструментов, это может нарушить калибровку и снизить точность инструмента.

Лучше всего хранить динамометрический ключ в жестком пластиковом футляре. Обычно они в таком сразу и продаются, но перед покупкой его стоит перепроверить.

Хороший футляр может продлить срок службы этих инструментов на годы.

Читаемость шкалы

Разные модели по-разному отображают установленный крутящий момент или имеют разный способ установки требуемого крутящего момента.

Поскольку это ключевая особенность инструментов такого типа, стоит приобрести такой динамометрический ключ, на котором будет удобно читать значения усилия.

Конечно, электронные гаечные ключи с ЖК-дисплеями намного проще в использовании. При этом более традиционные модели индикаторного типа имеют стрелочные циферблаты, которые также очень просты в использовании — на самом деле это дело вкуса!

Рукоятка

Взгляните на рукоятки динамометрических ключей и представьте, насколько удобно будет работать ими, когда руки испачканы маслом или тормозной жидкостью.

Инструмент с прорезиненной, пластиковой или рифленой металлической ручкой будет удобнее в обращении, потому что он менее скользкий.

Некоторые модели даже могут похвастаться эргономичными рукоятками, так что у вас будет еще меньше проблем с эффективным захватом инструмента во время работы.

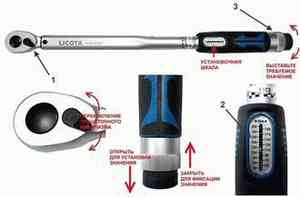

Практическое применение: как правильно пользоваться инструментом

Индикаторные приборы не вызывают сложностей. Вы просто читаете показания, и видите крутящий момент. А вот щелчковый механизм требует привыкания и правильного понимания разметки шкалы. Грубые показания нанесены на неподвижный стержень рукоятки. Точные деления на поворотной части.

На иллюстрации изображены метки в 98 Nm и 2 Nm (на поворотной ручке). Значения складываются: итоговый показатель – 100 Nm. Чтобы протянуть таким динамометрическим ключом болты колес автомобиля (например, значение 120 Nm), необходимо выставить 112 Nm на неподвижной рукоятке и 8 Nm на поворотной части.

Если понять общий принцип, пользоваться инструментом будет удобно.

Существуют различные варианты исполнения разметки:

При этом для всех типов рукояток есть общее правило: на торце откручивается стопорное колесико, производится установка значения, после чего крепление механизма снова затягивается. Большинство динамометрических ключей такого типа, устроены еще проще.

Как выбрать динамометрический ключ?

При выборе динамометрического ключа рекомендуется ориентироваться на следующие моменты:

Диапазон крутящего момента. Если приспособление необходимо для работы с различными креплениями и частого применения, то лучше всего приобрести несколько изделий с разными показателями

Если же ключ нужен для конкретных работ, то важно уточнить актуальные показатели затяжки и при покупке приспособления ориентироваться на данные моменты.

Размер квадрата. В данном случае рекомендуется ориентироваться на виды крепежей, для которых будет использоваться ключ.
Вид инструмента и способ информирования о том, что достигнут необходимый предел

Регулируемая модель предельного типа издает щелчок, стрелочное приспособление не подает оповещающих сигналов, поэтому процесс придется контролировать самостоятельно. Электронные устройства издают особый звук, а некоторые изделия подают световой сигнал.

Точность измерений. Это показатель измеряется в процентах. Чем ниже процент, тем лучше.

Габариты инструмента. Не рекомендуется выбирать приспособления компактных размеров. Дело в том, что их диапазон ограничен, а прикладывать усилие к такому изделию весьма проблематично. Лучше всего использовать большие ключи, поскольку они позволяют затягивать крепежи до необходимого предела.

Материал изделия. Инструмент должен быть выполнен только из металла повышенной прочности. Только в этом случае он гарантирует хорошую затяжку крепежей и длительный эксплуатационный период.

Материал рукоятки. Некоторые изделия имеют металлическую ручку. Такой материал отличается долговечностью. Однако при этом следует учитывать, что металл будет постоянно выскальзывать из рук при попадании на него влаги или горюче-смазочных материалов. Именно поэтому лучше всего отдавать инструментам с металлической ручкой, которые имеют прорезиненную накладку, или же моделям с пластиковой рукояткой.

Читаемость шкалы и эргономичность рукоятки. От этого зависит удобство применения приспособления.

Направление движения инструмента. Это особенно важно для левшей, поскольку большинство моделей ориентированы под правую руку.

Наличие трещотки. Не все производители оснащают инструменты данными приспособлениями. По этой причине данные момент следует выяснить до покупки изделия.

Кнопка сброса. Основные требования к данному приспособлению – удобство расположения. При этом она должна быть размещена таким образом, чтобы на нее нельзя было нажать случайно во время работы.

Наличие комплектующих. Чем больше ключ имеет насадок, тем лучше. Однако при этом следует учесть, что каждая комплектующая увеличивает стоимость инструмента.

Футляр. Не обязательно приобретать инструмент с данным аксессуаром. Однако именно футляр обеспечивает удобство хранения и переноски ключа.

Гарантия от производителя. Это позволит заменить инструмент в случае его преждевременного выхода из строя.

Наличие сервисных центров в регионе проживания. Это позволит обратиться к специалистам производителя с целью настройки инструмента и по другим вопросам.

Доступность комплектующих. Если к инструменту сложно достать запасные части, то лучше отказаться от его покупки, поскольку если комплектующие будут утеряны или выйдут из строя, придется покупать новую модель.

Страна производства. Лучше всего отдавать предпочтение отечественным инструментам, поскольку они имеют более приемлемую стоимость. Главное – выбрать качественную модель. Можно также использовать инструменты немецкого и японского производства, но такие инструменты имеют высокую стоимость.

Цена. Качественный инструмент чаще всего имеет высокую стоимость. Однако из бюджетных моделей, входящий в наш рейтинг, можно подобрать подходящий вариант. Выбирая инструмент по стоимости, нужно, прежде всего, ориентироваться на размер бюджета.

Видео — Обзор динамометрических ключей

Так какой же динамометрический ключ для легкового автомобиля лучше всего выбрать? Если требуется предельный вид изделия, рекомендуем обратить внимание на модель BERGER BG-12TW. Если же нужно бюджетное стрелочное приспособление, можно использовать КМШ-140 НИЗ 2774-140

Если бюджет неограничен и требуется ключ с уникальной конструкцией, упакованный в фуляр, обратите внимание на вариант JTC 4933. По такому принципу вы без труда подберете подходящий ключ из нашего рейтинга.

Голосование за лучший динамометрический ключ

Какой бы вы выбрали динамометрический ключ или посоветовали?

KING TONY 34223-1A

24.00
%
(
6
)

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Динамометрический ключ стрелочный: как пользоваться правильно?

В отличие от предыдущего вида инструмента, стрелочный ключ не имеет возможности выставить усилие заранее. Начало контролируемого диапазона динамометрических ключей от 0 Нм, поэтому значение прилагаемого усилия необходимо контролировать во время работы, что может показаться не очень удобным, особенно в труднодоступных местах

При этом измерений оставляет желать лучшего, так как можно приложить к крепежу большее усилие, поэтому при работе необходимо соблюдать крайнюю осторожность.

Как работает данного вида? Принцип действия довольно прост. Во время работы на определенный угол смещается рукоятка со значений, а указатель остается неподвижным.

Перед тем как пользоваться подобного исполнения, необходимо изучить значения измерений шкалы и определить то положение указателя, при котором необходимо закончить работу. может иметь различные значения измерений усилия. Это могут быть не только привычные Н/м, но и Кг/м или в Футофунты (lbf/ft), поэтому перед затяжкой необходимо определить, на каком значении шкалы необходимо закончить прикладывать усилие.

  • 1 Кг/м ~ 10 Н/м;
  • 1 Кг/м ~ 7,2 lbf/ft (Футофунты).

Как пользоваться :

  1. определить необходимое значение на ;
  2. Плавно, без резких движений производить затягивание резьбового соединения, контролируя показания указателя по ;
  3. Закончить работу при достижении необходимого усилия.

После просмотра видео станет понятно, как правильно пользоваться .

Первые два варианта инструмента относятся к шкальным динамометрическим ключам. В первом случае усилие устанавливается с помощью , а во втором — контролируется по

Какими бывают динамометрические ключи, и какой выбрать для своего автомобиля

Каждый автомобиль требует периодического обслуживания, ремонта и профилактики. Причём многие владельцы транспортных средств предпочитают делать всё это своими руками.

В машине присутствует ряд сложных устройств, к которым предъявляются повышенные требования в плане их сборки, разборки и восстановления

Подогнать деталь, правильно затянуть крепления и исключить вероятность разбалтывания крайне важно в таких ситуациях

Далеко не всё можно делать на глаз или примерно, ориентируясь по собственным ощущениям. Иногда требуется соблюдать строгие правила, прикладывать определённые усилия, не превышая и не уменьшая этих значений. Именно тут на первый план выходит такой инструмент, как динамометрический ключ.

Динамометрические ключи бывают нескольких типов. Они отличаются между собой конструкцией и степенью погрешности, предназначены для эксплуатации в гаражных и профессиональных условиях. Потому автомобилистов интересует, на каком именно ключе лучше остановить свой выбор.

Множество механизмов, которые используются при сборке автотранспортных средств, требуют специальных условий во время ремонта и обслуживания. Те же резьбовые соединения, которые применяются в конструкциях и системах автомобиля, нуждаются в дозированной степени затяжки.

Чтобы затянуть крепление с нужным усилием, требуется помощь динамометрического ключа. Это специальное устройство, созданное для затяжки болтов и гаек путём прикладывания дозированного усилия. Если быть точнее, то речь идёт о моменте силы, измерительной единицей которого является Ньютон-метр (Нм).

За счёт использования этого ключа можно придерживаться жёстких правил по качеству сборки узлов, соединений и механизмов. Если контакт между деталями окажется недостаточно прочным, может произойти утечка рабочей жидкости или газа. При ослаблении креплений нарушается работа механизмов, узлы могут разболтаться, сломаться и окончательно выйти из строя.

Но недостаточное усилие не менее опасно, чем избыточное. Если превысить допустимые нормы по затяжке, соединительные элементы способны лопнуть, разрушиться, или это может привести к деформации закреплённого элемента. Срываются резьбы, ломаются головки, деформируются крепежи. Устранять такие последствия сложно и дорого.

Динамометрический ключ справедливо считается универсальным инструментом и замечательным помощником для каждого автовладельца. Для него предусмотрены разные насадки, что позволяет работать со всевозможными узлами, системами и механизмами.

На динамометрическом ключе имеется выходной квадрат. На него монтируют подходящую для конкретной ситуации насадку в виде головки или гнезда. Уже на него устанавливают накидные, гаечные или рожковые насадки. Не стоит забывать о динамометрических ключах, имеющих функцию отвёртки. Такой инструмент полезен при ремонте автомобильной электроники или механизмов с повышенной хрупкостью.

Один динамометрический ключ, дополненный ассортиментом насадок, позволяет выполнять широкий перечень ремонтных, восстановительных и профилактических работ. Этот инструмент пригодится в ходе обычной замены расходников, но станет также незаменимым при сложном ремонте вышедшего из строя узла автомобиля.

Хотя конструктивно ключи могут несколько отличаться друг от друга, все виды этого инструмента обязательно включают ряд основных компонентов. Потому можно с уверенностью говорить о том, что динамометрический ключ состоит из:

  • съёмной насадки (она же трещотка);
  • гнезда для установки насадок;
  • фиксатора для насадок;
  • корпуса с пружинным механизмом;
  • измерительного элемента или шкалы измерения;
  • рукоятки;
  • фиксатора момента затяжки.

Используя динамометрический ключ, пользователь может контролировать усилие, которое он прикладывает при выполнении затяжки того или иного элемента. Здесь используются измерительные устройства, либо же специальный фиксатор, который при достижении определённого усилия прекращает работу ключа. Если вы достигли выставленного значения, инструмент будет проворачиваться, а потому перетянуть крепёж больше установленной нормы вы не сможете.

Такому инструменту требуется периодическая проверка точности работы. Специалисты рекомендуют это делать после 5 тысяч циклов применения, но не реже одного раза в год. Калибровка проводится на специальных станках квалифицированными специалистами. Самостоятельно откалибровать динамометрический ключ не получится.

Как выбрать динамометрический ключ и как с ним работать

Было бы ошибкой — предполагать, что ключ с регулируемым крутящим моментом затяжки (динамометрический ключ) необходим только владельцам автомобилей.

Управлять усилием затяжки резьбовых соединений требуется, в частности, при возведении сложных сборно-разборных металлоконструкций.

Особенно, в тех случаях, когда под руками, лишь, крепёж из пластичных малоуглеродистых сталей и сплавов, либо приходится использовать б/у болты: небольшое превышение момента затяжки – и головка метиза треснула, а грани гайки деформировались…

Динамометрический ключ – современная техническая альтернатива примитивным трубным удлинителям, пользование которыми не только малограмотно, но и опасно, поскольку сорвавшийся с трубы гаечный ключ – причина травмы.

Классификация рассматриваемого инструмента производится:

  • По виду среды, обеспечивающей момент затяжки: это может быть воздух или жидкость.
  • По конструкции привода передачи крутящего момента и отсчётного механизма различают стрелочные и щелчковые динамометрические ключи.
  • По виду системы отсчёта — механической или электронной.
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
