Для чего нужен на двигатели маховики

Ремонт двухмассового маховика

Симптомов поломки демпферного маховика может быть много, в зависимости от того, что повреждено. Если при запуске или остановке двигателя вы слышите посторонние звуки, это может быть поломкой демпферного маховика. Особенно это заметно на небольших оборотах двигателя, а при увеличении оборотов посторонние вибрации и звуки пропадают. Разбалансировка маховика сопровождается громким гудением, которое увеличивается с увеличением оборотов двигателя.

Если во время разгона автомобиля чувствуются вибрации, то это говорит об износе демпфера маховика. Аналогичные симптомы могут быть и при других поломках. Как же проверить демпферный маховик? Для этого необходимо провести несложный тест. На высокой передаче замедлиться до 1300-1500 оборотов в минуту, а затем педаль газа нажать максимально возможно в крайнее положение. Если вы не услышали странных звуков и вибраций, то ваш маховик работает, скорее всего, нормально. Данный тест очень перегружает маховик, поэтому не проводите его часто.

Но если вы уверены в поломке демпферного маховика, то приготовьтесь к большим расходам. Правда, некоторые сервисы предлагают разборку и восстановление двухмассового маховика. Но тут необходимо хорошо подумать. Заводы-производители не предусматривают ремонт демпферного маховика, поэтому не поставляют в продажу необходимые детали. Чтобы демпферный маховик служил долго, рекомендуется: • Не перегружать автомобиль; • Не бросать педаль сцепления; • Не начинать движение с повышенной передачи; • Не пробуксовывать; • Не водить автомобиль агрессивно.

Какие преимущества и недостатки?

На практике водителю важны не столько технические показатели и конструктивные особенности механизма, сколько удобство и комфорт вождения. Установка в автомобиль двухмассового маховика дает на практике следующие преимущества:

  • Переключение передач становится более удобным и мягким.
  • Инерционный момент при переключении уменьшается.
  • Увеличивается ресурс ДВС и КПП.
  • В картере сцепления достигается экономия пространства, что является важным преимуществом для компактных транспортных средств.

Несмотря на многочисленные преимущества, у него имеются и недостатки. Во-первых, стоимость достаточно высокая. Во-вторых, срок эксплуатации значительно ниже, чем у дисков сцепления других разновидностей. Такой недостаток обусловлен конструкцией и внутренней смазкой, которая в течение эксплуатации разрушается. Это единственные существенные недостатки, которые имеются у двухмассовых маховиков.

Несмотря на то, что ресурс эксплуатации детали не является неограниченным, при правильной езде ресурс оценивается в 350-400 тысяч километров.

Источник

Конструкция маховика

Изначально детали изготавливалась из чугуна цельной, в настоящее время кроме классических модификаций существуют дополнительные виды маховиков демпферный и облегченный. Автомобиль комплектуется этим узлом на заводе, но в некоторых случаях владелец может произвести тюнинг ДВС, заменив его другой модификацией.

Классический сплошной

Традиционный полнотелый маховик отливается в виде диска из серого чугуна. Этот конструкционный материал не пригоден для изготовления зубчатой передачи, зато резко снижает себестоимость детали и повышает эксплуатационный ресурс.

Затем на наружный диаметр заготовки напрессовывают обод маховика с зубьями для периодического зацепления в момент запуска ДВС с бендиксом стартера. Диаметр готового изделия обычно составляет 40 см, число зубьев зависит от конкретной схемы передачи авто.

Рис. 7 Цельнометаллический маховик

С одной стороны поверхность маховика имеет вид фланца для присоединения к аналогичным посадочным отверстиям главного диска сцепления. Для защиты от механических повреждений используется кожух маховика, крепящийся болтами к блоку цилиндров.

При регулярном подключении/отключении стартера возможна поломка зубьев. Поэтому обод (венец) считается расходным элементом детали, продается отдельно. Корпус (тело) ремонту обычно не подлежит, заменяется целиком после выработки ресурса.

Это интересно: Назначение и конструкция ручной тали

Рис. 8 Венец маховика

В современных машинах воспламенением в камерах сгорания заведует датчик ДПКВ или ВМТ. Он отсчитывает проходящие мимо его зубцы наружного венца маховика, определяя положение коленвала в каждый момент времени. Сигнал подается в бортовой компьютер, по положению вала вычисляется, какой цилиндр в это время сжимает топливную смесь, подается искра для воспламенения.

Облегченный

При решении основной задачи при комплектации коленвала маховиком – вывод из мертвых точек поршней ДВС, автоматически возникает другая проблема:

  • тяжелая деталь сильнее нагружает коленчатый вал и увеличивает время разгона машины;
  • угловая скорость маховика не может снизиться мгновенно, при торможении происходит запаздывание.

Рис. 9 Облегченный маховик

Поэтому для улучшения указанных характеристик мотора вес детали снижают на несколько килограммов, изготавливая прорези ближе к центру. Динамика улучшается максимум на 5 – 7%, однако на низких оборотах возникают следующие минусы:

  • затрудненное движение по скользкой и грязной трассе;
  • снижение момента крутящего;
  • при переключении на высшую передачу недостаточный набор оборотов, изнашивается диск сцепления;
  • небольшое увеличение расхода горючего;
  • быстрая потеря крутящего момента, несмотря на практически мгновенный разгон.

Для облегченных деталей из алюминиевого сплава или с прорезями в теле используется стандартный кожух маховика, которым укомплектована машина на заводе.

Двухмассовый

Проблему компенсации вращательных колебаний решает демпферный маховик, конструкция которого схожа с обгонной муфтой генератора. В отличие от бензинового двигателя дизельный мотор по умолчанию низкооборотный. Динамика машины достигается за счет передаточного числа трансмиссии. Кинематическая схема привода здесь сложнее, детали прочнее, а узлы крепче.

Рис. 10 Двухмассовый маховик

Двухмассовый маховик ДВС имеет сложную конструкцию:

  • один диск (корпус) крепится на коленвал, имеет наружный венец для зацепления со стартером;
  • второй зафиксирован на диске сцепления;
  • между собой диски вращаются относительно друг друга на радиальном и упорном подшипниках;
  • демпфирующие пружины так же находится между дисками в полимерном сепараторе, предотвращающем блокировку.

Рис. 11 Конструкция демпферного маховика

В момент запуска ДВС работает пакет с мягкой пружиной, в нормальном режиме работы двигателя включается в действие жесткая пружина. Для смазки деталей трения используется паста с сульфидом молибдена, закладывающаяся в маховик на весь эксплуатационный ресурс, составляющий около 150 000 км пробега машины. Причем, смазка не должна попадать на детали сцепления, с торцов дисков маховика она удаляется при ТО и осмотре.

Комментарии автовладельцев по поводу замены маховика

  • Замена двухмассового маховика на одномассовый: реальность или выброшенные деньги (а заодно – и машина)?

    Здесь спрашивают можно ли поменять демпферный маховик на одномассовый? Да, есть умельцы, которые делают такую замену.

    Проблема такой «модернизации» связана с тем, что машина на механике с мощным мотором будет трогаться с места с вибрациями. Со временем вам это сильно надоест.

    Совершенно другая ситуация будет с машиной, у которой роботизированная коробка передач. Обычный маховик угробит такую трансмиссию, а ремонт робота обойдется в 10 раз дороже, чем покупка нового двухмассового маховика. Так что считайте и делайте выводы.

  • Реставрация маховика – авантюра

    Маховик, который отработал свой ресурс, нужно менять на новый, который имеет такую же конструкцию. А что делать, если на такой ремонт не хватает средств? В этой ситуации поможет реставрация. Есть компании, которые предоставляют такую услугу для любых моделей авто. В рекламе таких фирм сказано, что после ремонта маховик будет работать не хуже, чем новый. Теоретически это возможно.

    Например, собственник «Фольксвагена», который довольно дорогой в ремонте решил отреставрировать демпферный маховик и сделать его замену самостоятельно. На «родном» маховике у этого владельца осталась одна пружина. Фирма, которая реставрирует маховики, изготовила по образцу остальные пружины и отреставрировала деталь. К счастью, для этого автовладельца все закончилось хорошо. Он смог сэкономить значительную сумму, так как новый маховик стоит около 1350$.

  • Накрылся двухмассовый маховик? У вас есть два выхода

    Некоторые специалисты считают, что небольшой срок службы двухмассового маховика (200 000-350 000 км) обусловлен неправильной эксплуатацией авто. Чтобы снизить расход топлива, водители ездят на дизельных машинах с мощными моторами в режимах с очень низкими оборотами. В такой ситуации высокие крутильные колебания коленвала создают высокую нагрузку на пружины маховика и сокращают срок службы этой детали. Кроме того, специалисты советуют для увеличения срока службы демпферного маховика глушить мотор при выжатой педали сцепления.

    Что делать если двухмассовый маховик вышел из строя?

    Если у двухмассового маховика вашей машины выработался ресурс, не спешите искать круглую сумму на ремонт. Есть два способа решить вашу проблему, минимизировав потери. Первый вариант предполагает замену демпферного маховика на обычную одномассовую деталь известного бренда Valeo. Этот производитель разработал одномассовые аналоги маховиков Luk и Sachs, поскольку в линейках этих брендов нет такой альтернативы (а кто захочет терять большие прибыли).

    Второй способ предполагает реставрацию демпферного маховика. Со временем это направление все больше развивается. Специалисты могут полностью перебрать и восстановить маховик. Обойдется реставрация намного дешевле, чем покупка новой детали, а ездить на машине будет комфортнее, сравнительно с вариантом, когда установлен аналог от Valeo.

  • Двухмассовый маховик = одномассовый маховик + комплект сцепления

    Для машин Форд с моторами 1,8TDCi есть прекрасный вариант ухода от проблем с двумассовыми маховиками. Можно установить комплект сцепления с обычным маховиком от Форда Торнео Коннект (Valeo). Для этого, кроме пары маховик/сцепление придется еще и поменять стартер, потому что зубья не будут совпадать.

    Стоимость такой модернизации все равно будет меньше, чем при замене оригинального комплекта сцепления и демпферного маховика. После этого вы уже не будете менять маховик, а только сцепление, что позволит значительно экономить на ремонте.

    Есть у такого апгрейда и свои минусы. При активной езде сцепление начнет «буксовать» (все же, на Коннекте стоит менее мощный мотор).

  • Двухмассовый маховик с разборки: выбросить нельзя ставить

    Неисправности двухмассового маховика связаны с вытягиванием пружин (1 стадия поломки) или их разрушением (последняя стадия). При растяжении пружин маховик будет люфтить и вызывать дисбаланс. Такая ситуация будет дополняться вибрациями и стуками. Если же пружины лопнули, то последствия будут вообще печальными.

    Пока пружины целые, даже растянувшись, они смогут выполнять свою функцию по сглаживанию усилий.

    Двухмассовый маховик можно сравнить с использованным презервативом. В моем гараже один такой уже валяется.  Для кого-то он еще сойдет в качестве «б/у в отличном состоянии», но я его заменил, так как комфорт езды был уже совсем не тот.

Балансировка

Обычно учитывают вес снятого с поверхности заготовки конструкционного материала – 35% в среднем. Точнее вес внешнего диаметра облегченного маховика снижается на 500 – 700 г/мм. На некоторых авто существует выбор нескольких типоразмеров сцепления, поэтому нужно учесть:

  • корзина и диск большего диаметра увеличивают поверхность контакта и качество зацепления, соответственно;
  • однако сцепление меньшего диаметра по аналогии с облегченным маховиком повышают динамику машины;
  • на штатном креплении М8 корзина может болтаться, сбивая настройки балансировки, поэтому при тюнинге диаметр часто увеличивают до М10 (рассверлить, нарезать резьбу).

Балансировка в сборе с маховиком

Чтобы не дать разбалансированной детали разрушить подшипники и КШМ, коленвал балансируется на стенде в сборе.

Балансировка в сборе с корзиной

Типы и устройство маховых колес

На современных моторах используются различные по конструкции маховики, но самое широкое распространение получило три типа этих деталей:

  • Сплошной;
  • Облегченный;
  • Демпферный (или двухмассовый).

Наиболее простое устройство имеют сплошные маховики, которые находят применение на большинстве поршневых ДВС — от малолитражных, до самых мощных промышленных, тепловозных и судовых. Основу конструкции составляет чугунный или стальной диск диаметром 30-40 см и более, в центре которого выполнено посадочное место для установки на хвостовик коленчатого вала, а на периферии запрессован венец. Посадочное место для коленвала обычно выполнено в виде расширения (ступицы), в центре которого имеется отверстие большого диаметра, а по окружности располагается 4-12 или больше отверстий для болтов, посредством которых маховик фиксируется на фланце хвостовика вала. На наружной поверхности маховика выполнено место для установки сцепления и отформирована кольцевая контактная площадка для ведомого диска сцепления. На периферии маховика запрессовывается стальной зубчатый венец, посредством которого в момент пуска передается крутящий момент от шестерни стартера на коленвал.

Обычно при изготовлении маховик балансируется для предотвращения биений во время работы двигателя. При балансировке в различных местах маховика удаляются излишки металла (сверловкой), также с целью балансировки в определенном положении устанавливается сцепление и другие детали (если они предусмотрены). В дальнейшем ориентация маховика и сцепления не должна изменяться, в противном случае возникнет опасный для коленчатого вала и всего двигателя дисбаланс.

Аналогичную конструкцию имеют и облегченные маховики, однако в них для снижения массы выполнены окна различной формы и размеров. Выборка металла маховика с целью снижения его массы обычно выполняется в целях тюнинга и форсирования двигателя. Установка такого маховика несколько снижает стабильность работы силового агрегата на переходных режимах, но обеспечивает быстрый набор максимальных оборотов и в целом позитивно сказывается на мощностных характеристиках. Однако установка облегченного маховика может производиться только параллельно с выполнением других работ по тюнингу/форсированию двигателя.

Двухмассовые маховики имеют гораздо более сложную конструкцию — в их состав входят различные по устройству и принципу действия гасители крутильных колебаний и демпферы. В простейшем случае этот узел состоит из двух дисков (ведомого и ведущего), между которыми располагается гаситель крутильных колебаний — одна или несколько дуговых (свернутых в кольцо или изогнутых дугой) витых пружин. В более сложных конструкциях между дисками располагается ряд шестерен, которые выполняют роль планетарной передачи, а количество пружин может достигать десятка и более. Двухмассовый маховик, как и обычный, монтируется на хвостовик коленчатого вала и удерживает на себе сцепление.

Работает демпферный маховик довольно просто. Ведущий диск соединен непосредственно с фланцем коленчатого вала, получая от него крутящий момент, а также все колебания, вибрации и возникающие на переходных режимах толчки. Крутящий момент от ведущего диска на ведомый передается через пружины, однако они за счет своей упругости поглощают значительную часть вибраций, толчков и колебаний, то есть — выполняют функции демпфера. В результате такой развязки ведомый диск, а также соединенное с ним сцепление и трансмиссия, вращаются более равномерно, без колебаний и вибраций.

В настоящее время двухмассовые маховики, несмотря на их сложную конструкцию и относительно высокую стоимость, все чаще устанавливаются на двигатели легковых и грузовых автомобилей. Рост популярности этих деталей обусловлен их лучшим качеством работы и защитой трансмиссии от негативных воздействий со стороны силового агрегата. Однако маховики сплошной конструкции благодаря своей цене, надежности и простоте очень широко используются на бюджетных авто, большинстве тракторов, грузовиков и иной технике.

Основные неисправности

Маховик подвержен мощным нагрузкам, потому рано или поздно он перестает работать. Признаком его неисправности может быть скрип, посторонние шумы во время запуска и остановки двигателя.

Ощущение мощной вибрации тоже может означать неисправность маховика. Многие считают, что это из-за «троения» мотора. Если переключиться на бОльшую передачу, то вибрации обычно пропадают. Щелчки во время старта и разгона тоже могут обозначать нарушения в работе. Однако не нужно сразу спешить с заменой маховика, так как данные признаки могут обозначать и иные неполадки. К примеру, с опорами мотора, КПП, навесным оснащением, выхлопной системой и прочим.

Наиболее точно определить причину поломки поможет непосредственный осмотр детали. Однако чтобы до нее добраться, надо будет разобрать КПП, а на это нужны специальные навыки и приспособления.

Восстановление работоспособности двухмассового маховика

Из-за высокой цены «оригинала» практически все водители задумываются о возможности восстановления маховика. Стоит тут же отметить, что изготовители не подразумевают восстановление данного элемента. Он считается неразборным, поэтому лучше установить новый.

Однако все-таки существуют специалисты, которые могут взяться за работу. Все это зависит от степени неисправности. В случае если вышли из строя пружины, то в сервисе их могут заменить. Они первыми подвергаются изнашиванию. Однако если развалился корпус либо один подшипник, то правильным решением будет купить новый. В каждом случае мало кто сможет гарантировать долговременную работу мотора, а также трансмиссии после проведения ремонтных работ.

Замена на одномассовый

Чисто теоретически это можно сделать. Квалифицированный специалист в сервисе сможет выполнить это легко. Однако имеет ли смысл это делать? Никто не сумеет предсказать, какой период времени после этого продержится коробка передач и двигатель, потому с своей стороны мы не советуем это делать!

В случае если у вас мощный двигатель, а также механическая коробка передач, то не избежать значительных вибраций и тряски во время запуска и остановки. Ездить вы сможите, но со значительным дискомфортом. Роботизированная коробка не сможет выдержать тандема с литым маховиком, поэтому довольно бысто перестанет работать. При этом совместно с коробкой восстановление обойдется уже намного дороже.

История

Эффект маховика использовался с древнейших времен. Например в гончарном круге, ветряных мельницах. Вероятно, одним из древнейших примеров использования маховика стала археологическая находка из Междуречья (в районе города Ур) — гончарный станок с диском из обожжённой глины, около метра в поперечнике и весом не менее центнера. Подобные изобретения неоднократно появлялись и в Китае.

Маховик со старой фабрики

Согласно американскому медиевисту Линну Уайту немецкий монах Теофил упоминает в своём трактате «О различных искусствах» несколько машин, в которых применяется маховик.

Во время промышленной революции, Джеймс Уатт применил маховик в паровой машине для выравнивания движения и преодоления мертвых положений поршня, и его современник Джеймс Пикард использовал маховик в сочетании с кривошипно-шатунным механизмом для преобразования возвратно-поступательного движения во вращательное.

В 20-30-х годах XX века советский изобретатель А. Г. Уфимцев впервые в мире применил инерционный аккумулятор на первой в России ветроэлектростанции, построенной им в г. Курске.

Использование маховика в качестве аккумулятора энергии ограничивается тем, что при превышении допустимой окружной скорости происходит разрыв маховика приводящий к большим разрушениям. Это вынуждает создавать маховики с очень большим запасом прочности, что приводит к снижению их эффективности.

Следствием этого является малая (по сравнению с другими видами аккумуляторов) удельная энергоёмкость.

Пример

Предельное значение угловой скорости маховика ω{\displaystyle \omega } определяется прочностью материала маховика на разрыв. Нетрудно показать, что для маховика в форме вращающегося диска 12Iω2=V4Smax{\displaystyle {\frac {1}{2}}I\omega ^{2}={\frac {V}{4}}S_{max}}, где Smax{\displaystyle S_{max}} — предел прочности материала маховика на разрыв (сила разрыва на единицу площади), V{\displaystyle V} — объём диска. Для плавленого кварца Smax=3×109{\displaystyle S_{max}=3\times 10^{9}} Н/м2. Энергоемкость маховика из плавленого кварца объёмом ,1{\displaystyle 0,1} м3 и весом 200{\displaystyle 200} кг будет равна энергоемкости 13{\displaystyle 13} л бензина.

Разновидности маховиков

Как выглядит маховик на собранном двигателе

В современных двигателях внутреннего сгорания используется три разновидности маховиков:

  • Одномассовые (сплошные);
  • Двухмассовые;
  • Облегченные.

Каждая из них имеет свои особенности, преимущества и недостатки.

Одномассовые маховики

Эта разновидность является наиболее распространенной. Одномассовый маховик двигателя внутреннего сгорания имеет сплошную конструкцию и представляет собой довольно массивный диск, имеющий диаметр от 300 до 400 миллиметров. Чаще всего для его изготовления используется высококачественный чугун.

На внешнюю сторону одномассового маховика, по всей окружности устанавливается венец — зубчатое кольцо, изготовленное из стали. Его монтаж производится по технологии напрессовки, и поэтому оно фиксируется очень прочно. Для того чтобы закрепить одномассовый маховик на коленчатом валу (а точнее — к установленному на нем специальному фланцу), с одной стороны этой детали выполняется ступица. При этом другая, противоположная плоскость одномассового маховика, играет роль ведущего диска сцепления.

Таким образом, одномасовый маховик достаточно прост по своей конструкции, недорог в производстве, чем и обусловлено его широкое применение в современных двигателях внутреннего сгорания. Есть у него и один достаточно серьезный минус, который состоит в том, что он недостаточно хорошо гасит крутильные колебания. Гораздо лучше с этой задачей справляются двухмассовые маховики. В конструкции двигателей внутреннего сгорания они активно применяются со средины 80-х годов прошлого века.

Двухмассовые маховики

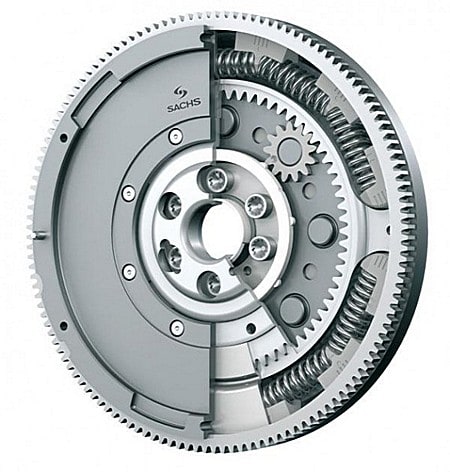

Пример внутреннего устройства двухмассового маховика

Конструктивно они состоят из двух дисков, которые соединены между собой специальной пружинно-демпферной системой. Она предназначена для того, чтобы избавить трансмиссию автомобиля от постоянно возникающих крутильных колебаний силового агрегата и сделать ее функционирование равномерным. Использование двухмассового маховика вместо одномассового дает возможность отказаться от использования в ведущем диске сцепления демпфирующего устройства, повысить, таким образом, его надежность и долговечность.

Кроме того, применение таких маховиков позволяет:

  • Существенно снизить вибрации, передающиеся от двигателя к трансмиссии;
  • Снизить уровень ее шума;
  • Сделать более удобным переключение передач;
  • Обеспечить защиту трансмиссии от перегрузок.

Согласно некоторым исследованиям, применение двухмассовых маховиков даже способствует снижению потребления двигателем топлива.

Необходимо, однако, признать, что эти узлы имеют и некоторые недостатки. Главным из них является то, что они не столь надежны, как одномассовые. Дело в том, что входящая в их конструкцию пружинно-демпферная система испытывает на себе немалые нагрузки и поэтому довольно быстро изнашивается. Во многом именно по этой причине двухмассовые маховики пока используются не очень широко.

Следует заметить, что сейчас ведутся активные разработки по улучшению конструкции этих узлов. Они связаны, прежде всего, с тем, что появляется все большее количество двигателей, работающих на низких оборотах, а также моторов, имеющих достаточно большую мощность при относительно скромном рабочем объеме. Такие ДВС требуют от маховиков высокой степени гашения колебаний, и конструкторы пытаются решить эту проблему. Уже сконструированы и успешно прошли испытания двухмассовые маховики, в которых используются центробежные маятники. Они создают колебания в противофазе основным и, таким образом, гасят их.

Облегченные маховики

Такие маховики используются при тюнинге силовых агрегатов. Они характеризуются тем, что их масса перераспределена от центра к краям. Это позволяет уменьшить вес конструкций, а также момент инерции. Автомобили с установленными на них облегченными маховиками имеют улучшенную разгонную динамику.

Ремонт двухмассового маховика

Большинство специалистов в таких случаях рекомендуют замену, а не ремонт детали, так как настоящих мастеров, способных правильно восстановить ДММ, очень мало. Однако чаще автовладелец задумывается либо над покупкой новой, но бюджетной модификации (в этом случае придется чаще ее менять), либо над поиском специалиста, имеющего опыт в подобных работах.

Восстановительные работы включают в себя:

  • Разборка маховика;
  • Удаление сломанных элементов;
  • Замена крепления – крепежный болт в процессе работы ДММ теряет свою прочность, поэтому в процессе восстановления нужно заменить их на новые;
  • Устранение выработки на внутренних поверхностях дисков (она появляется всегда, так как пружины часто соприкасаются с поверхностями дисков);
  • После ремонта конструкцию нужно отбалансировать, чтобы сама деталь не создавала вибрации;
  • Заправка новой смазки.

Существуют поломки, которые делают невозможным восстановление детали. Примером тому являются трещины и деформации корпуса маховика. В таком случае возможна только замена элемента на новый.

Перед тем, как решиться на восстановление ДММ, необходимо удостовериться, что мастер действительно имеет опыт в таких работах, и выполняет их качественно (первый признак – наличие балансирного стенда – без него невозможно эффективно завершить работы). Дело в том, что за эту процедуру специалист возьмет немалые деньги (зачастую она идентична установке бюджетной новой детали), а комплектующие тоже не дешевые.

Последний вопрос – как долго проживет восстановленный маховик? Это зависит от качества выполненной работы, а также качества использованных комплектующих. Иногда его ресурс практически идентичен новому аналогу – около 150 тысяч.

Вот несколько советов, которые помогут сохранить ДММ на протяжении всего срока эксплуатации, а иногда и немного дольше:

  • Не нарушать регламент замены диска сцепления;
  • При переключении передач не бросать педаль, а отпускать ее плавно (дополнительно о том, как сохранить сцепление, рассказано в отдельной статье);
  • Аккуратный стиль вождения – не допускать пробуксовку колес;
  • Избегать частых поездок на короткие дистанции (при старте/стопе мотор оказывает значительную нагрузку на демпфер устройства);
  • Следить за исправностью стартера – бендикс не должен люфтить.

В завершение – видео версия материала:

Что такое маховик? Двухмассовый маховик!

Watch this video on YouTube

Что это

Первым делом нужно разобраться в том, что такое маховики в автомобилях и их двигателях внутреннего сгорания. Это деталь или компонент мотора, необходимый для регулировки поступления энергии. Постепенно маховик накапливает в себе энергию за счёт того, что её поступает больше, нежели необходимо для работы машины. При этом же маховик отдаёт накопленную энергию, если параметры потребления превосходят параметры поступления. Он необходим в конструкции двигателя для:

  • запуска мотора;
  • соединения ДВС и коробки передач (трансмиссии);
  • передачи крутящего момента от мотора на коробку;
  • стабилизации вращения коленвала.

Если говорить о том, как маховик выглядит, то тут можно выделить похожую на металлический диск конструкцию. Если посмотрите внимательно на края, то здесь увидите зубчатый венец. Когда автомобилист поворачивает ключ зажигания в замке, стартер сцепляется с венцом, поворачивает его, а маховик уже начинает вращение коленчатого вала, что и позволяет автомобилю двигаться. Хотя маховик считают неотъемлемым элементом двигателя внутреннего сгорания, на практике он тесно связан сразу с несколькими системами. А именно:

  • С редуктором системы пуска. Именно сюда передаётся вращение;
  • Со стартером. Маховик задаёт начальное вращение вала мотора;
  • С коробкой передач. Сюда маховик передаёт крутящий момент, получая его с диска сцепления;
  • С кривошипно-шатунным механизмом. Тут происходит процесс сглаживания импульсов при неравномерном вращении.

Большие размеры конструкции позволяют маховику при начальных вращениях набирать достаточную инерцию. Учитывая жёсткую связь с коленчатым валом, поршни двигателя при нахождении в верхних и нижних мёртвых точках не задерживаются. Они следуют дальше по ходу своего вращения, создавая новые циклы сжатия или воспламенения топливовоздушной смеси в ДВС. Поскольку имеются мёртвые точки, вращение вала происходит неравномерно, сначала набирается угловая скорость, а затем она теряется. Учитывая этот фактор, диаметры маховиков для каждого двигателя выбирают индивидуально, чтобы удавалось эффективно сглаживать угловые скорости в зависимости от промежутка времени.

Расположение

Автомобилисты справедливо задаются вопросами относительно того, где маховик находится в конструкции двигателя, и каким образом он располагается в силовой установке. Чтобы найти этот маховик, можно заглянуть в руководство по эксплуатации к своему автомобилю. На схеме чётко будет видно, где расположена деталь на конкретном моторе. Но даже если водитель не нашёл техническую документацию, с поиском элемента на практике проблем возникать не должно. На всех двигателях маховик находится возле коренного подшипника установленного коленвала. Это обусловлено тем, что именно этот подшипник самый мощный. А потому он сможет выдержать нагрузку от маховика.

На фланец коленчатого вала маховик фиксируется с помощью ступицы. При этом его обратная сторона зацепляется с главным сцепным диском или диском сцепления. То есть расположение можно охарактеризовать как установку маховика между корзиной сцепления и коленчатым валом силовой установки транспортного средства. Со стороны корзины осуществляется прочная фиксация с помощью болтового соединения. На наружном диаметре маховика предусматривается зубчатый венец. Он нужен для того, чтобы осуществлять зацеп за бендикс автомобильного стартера в тот момент, когда запускается двигатель.

На маховике обязательно присутствует специальная метка. Она предназначена для того, чтобы показывать оптимальное положение устройства относительно сцепного диска и коленчатого вала. То есть при демонтаже или замене маховик устанавливают строго согласно меткам. Каждый маховик предварительно перед установкой на автомобиль проходит процедуру балансировка на специальных стендах. Это необходимо с целью исключения возможного возникновения вибраций, которые могут передаваться на коленчатый вал автомобильного двигателя внутреннего сгорания.

Выбор материала

Маховики изготавливаются из самых разных материалов; приложение определяет выбор материала. Маленькие маховики из свинца встречаются в детских игрушках.[нужна цитата

] Чугунные маховики используются в старых паровых двигателях. Маховики, используемые в автомобильных двигателях, изготавливаются из чугуна или чугуна с шаровидным графитом, стали или алюминия. Маховики, изготовленные из высокопрочной стали или композитов, были предложены для использования в системах аккумулирования энергии и тормозах транспортных средств.

Эффективность маховика определяется максимальным количеством энергии, которое он может хранить на единицу веса. Когда частота вращения или угловая скорость маховика увеличивается, запасенная энергия увеличивается; однако напряжения также увеличиваются. Если кольцевое напряжение превышает предел прочности материала, маховик развалится. Таким образом, предел прочности на разрыв ограничивает количество энергии, которое может хранить маховик.

В этом контексте использование свинца в качестве маховика в детской игрушке неэффективно; однако скорость маховика никогда не приближается к своей взрывной скорости, потому что предел в этом случае — тяговое усилие ребенка. В других приложениях, таких как автомобиль, маховик работает с заданной угловой скоростью и ограничен пространством, в котором он должен поместиться, поэтому цель состоит в том, чтобы максимизировать запасенную энергию на единицу объема. Поэтому выбор материала зависит от области применения.

В таблице ниже приведены расчетные значения материалов и комментарии по их применимости для маховиков. CFRP означает полимер, армированный углеродным волокном, а GFRP означает полимер, армированный стекловолокном.

Материал Удельная прочность на разрыв ( k J k грамм ) { displaystyle left ( mathrm { frac {kJ} {kg}} right)} Комментарии
Керамика 200–2000 (только сжатие) Хрупкие и слабые при растяжении, поэтому устраните
Композиты: углепластик 200–500 Лучшая производительность — хороший выбор
Композиты: стеклопластик 100–400 Практически не хуже углепластика и дешевле
Бериллий 300 Лучший металл, но дорогой, сложный в работе и токсичный для станка
Высокопрочная сталь 100–200 Дешевле, чем сплавы Mg и Ti
Высокопрочные алюминиевые сплавы 100–200 Дешевле, чем сплавы Mg и Ti
Высокопрочные магниевые сплавы 100–200 Примерно равные характеристики стали и алюминиевых сплавов
Ti сплавы 100–200 Примерно равные характеристики стали и алюминиевых сплавов
Свинцовые сплавы 3 Очень низкий
Чугун 8–10 Очень низкий

В приведенной ниже таблице показаны расчетные значения массы, радиуса и угловой скорости для хранения 250 Дж. Маховик из углеродного волокна на сегодняшний день является наиболее эффективным; однако он также имеет самый большой радиус. В приложениях (например, в автомобиле), где объем ограничен, маховик из углеродного волокна может быть не лучшим вариантом.

Материал Накопление энергии (Дж) Масса (кг) Радиус (м) Угловая скорость (об / мин) Эффективность (Дж / кг) Плотность энергии (кВтч / кг)
Чугун 250 0.0166 1.039 1465 15060 0.0084
Алюминиевый сплав 250 0.0033 1.528 2406 75760 0.0421
Мартенситностареющая сталь 250 0.0044 1.444 2218 56820 0.0316
Композит: углепластик (40% эпоксидной смолы) 250 0.001 1.964 3382 250000 0.1389
Композит: стеклопластик (40% эпоксидной смолы) 250 0.0038 1.491 2323 65790 0.0365
