Прицеп для легкового автомобиля своими руками: поэтапная инструкция

Немного об автомобильных прицепах

Прицепом считается транспортное устройство, которые не имеет собственного двигателя и может двигаться только в составе с механическим тягачом. Существует различная классификация прицепов для легковых автомобилей в зависимости от принадлежности использования:

• Универсальные: используются для различных грузов;
• Специальные: для перевозки животных, самосвалы, коммерческие павильоны, цистерны, для перевозки водных механизмов и оборудования, для перевозки техники;
• Прицеп-дача или дом на колёсах;
• Специализированные прицепы, полуприцепы и роспуски.

Так же, появляются на рынке разные дополнительные виды прицепов, позволяющие перевозить малую строительную и специальную технику, стройматериалы крупногабаритного вида и прочее, в допустимых габаритах перевозки.

Применение автоприцепов постоянно расширяется во многих отраслях производства: сельского хозяйства, животноводства, промышленного, дорожного хозяйства, в торговле и других сферах. Классификация автоприцепов к легковым автомобилям распределяется по грузоподъёмности.

Существуют следующие категории с грузоподъёмностью:

• 01 категория: грузоподъемность прицепа с массой не более 750 кг;
• 02 категория: с массой от 750 кг до 3,5 тонны.

Под грузоподъемностью автоприцепа в 750 кг понимается масса самого прицепа и вес груза, который должен быть не выше установленного значения

И здесь не важно какого типа автоприцеп исполнения и что может перевозить больший вес

Кстати, автоприцепы с одноосной конструкцией обеспечивают более высокую манёвренность и устойчивость на неровных участках дороги.

Конструкция прицепов состоит из следующих элементов:

• Из рамной высокопрочной обвязки: из алюминиевого сплава или оцинкованной стали;
• Дышло, часть продолжения рамы с элементом сцепного устройства;
• Кузова или погрузочной площадки;
• Колёсного узла, подвески.

Автоприцеп может быть выполнен в одноосном или двухосном исполнении, с пружиной, рессорной или резино-жгутовой независимой подвеской или торсионного независимого типа. Прицеп к авто может оснащаться тормозной системой гидравлического типа, а так же стояночным или аварийным тормозом.

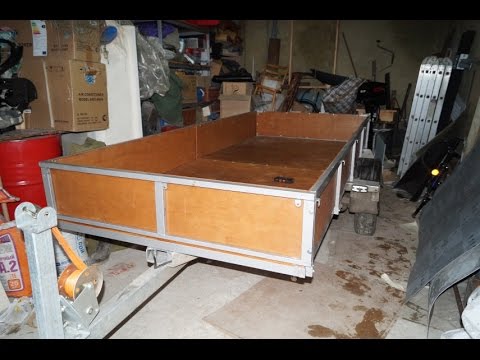

Кузовная часть автоприцепа может иметь борта или площадку из разных лёгких металлов или строительных материалов:

• Фольгированного ламината;
• Влагостойкой фанеры;
• Перфорированного металла;
• Пластиковых конструкций.

Система светосигнальная имеет разные системы освещения, активные световые источники и пассивные светоотражатели, позволяющие сигнализировать движущемуся сзади транспорту о манёврах.

В конструкциях автоприцепа широко используют дополнительное оборудование и приспособления выполняющие специальные функции для разных ситуаций.

К примеру к дополнительным элементам прицепа относится следующее:

• Борта с увеличенной высотой конструкций;
• Подкатное колесо в дышле автоприцепа, обеспечивающее подпорку прицепа при большой грузоподъёмности и обеспечивающее устойчивость;
• При перевалке сыпучих элементов применяется система самосвала с откидыванием борта, с помощью подъёмного встроенного домкратного механизма;
• При перевозке длинных конструкций подходит автоприцеп с удлинённым устройством на дышле, позволяющий транспортировать грузы до 5 метров длиной;
• Для автоприцепов, перевозящих лодочные агрегаты, применяют специальные ложементы и специальные устройства на роликах выполняющие роль удержания агрегата и фиксацию в упорах;
• Для тентовых ограждений применяют устройства из дуг или стальным тросом и люверсами. Есть устройства, закрывающие автоприцеп из жёстких пластиковых конструкций с запирающими фиксаторами к кузову.

Требования к прицепу любой модели

1 Основные габариты легкового прицепа и автопоезда:

Максимально принятые размеры: длина прицепа может быть до 12,0 м, высота до 4,0 м, ширина до 2,55 м.

Максимальная общая длина всего автопоезда может равняться 18,35 м.

2 Максимальная масса (полная масса)

Полная масса прицепа – это сила, которая действует на дорожное полотно посредством моста или мостов снаряженного прицепа, находящегося в сцепке с тягачом. На основании максимальной массы прицепы относятся к следующим категориям:

• максимальная масса до 750 кг – категория O1(легкий прицеп, тормоза не обязательны)
• максимальная масса от 750 до 3500 кг — категория O2 (инерционные тормоза)
• максимальная масса от 3500 до 10 000 кг — категория O3 (тормоза с постоянным действием)

3 Требования к прицепу по регистрационной массе

• При государственной регистрации прицепа, его регистрационная масса не может превышать максимальную, то есть полную массу, которая указана в документации производителя прицепа. В сцепке с транспортным средством (тягачом) допускается движение прицепа на средней оси категории O1 или O2 при следующих условиях:
• Регистрационная масса прицепа без тормозов — это категория О1 — не должна и не может превышать максимальную массу прицепа. Допустима только разрешенная масса производителем тягача, — это 0,5 порожней массы тягача. Здесь, определяющим звеном будет являться более низкое значение.
• Регистрационная масса прицепа без тормозов такой категории, как О1 и О2 также не должна превышать максимально допустимую массу, установленную производителем тягача, то есть, полную массу тягача. Определяющим здесь также является более низкое значение.

4 Право на вождение транспортного средства

• Категория B — допустимая категория, если автомобиль категории B с легковым прицепом. Однако, если прицеп не является легким, его регистрационная масса прицепа не должна превышать порожнюю массу автомобиля, и его регистрационная масса всего автопоезда не превышает 3500 кг.
• Категории C — допустимая категория для вождения автомобиля, предназначенного для перевозок, с учетом легкового прицепа (т.е. прицеп общей массой до 750 кг), но регистрационная масса автомобиля или всего автопоезда не должна превышать 3500 кг.
• Категории D — допустимая категория для вождения транспортного средства, предназначенного для транспортировки пассажиров, где имеется более 8 сидячих мест, не включая водительского, вместе с легким прицепом.
• Водительские права категории E (в т.ч. другие категории BE,CE,DE) – допустимая категория для вождения транспортным средством с прицепом, у которого регистрационная масса превышает массу, разрешенную категориями B, C или D.

6 Требования к тормозам прицепа

• Прицепы категории O1, у которых полная масса до 750 кг, -здесь наличие тормозов не является обязательным условием.
• Прицепы категории O2 — тормоза должны быть. Они могут быть локальные или инерционные тормоза.
• Прицепы категории O3 — обязательно должны быть тормоза постоянного действия, которые соединенны шлангами с тормозной системой тягача и они должны действовать на все колеса прицепа. Это предусмотрено в случае разрыва автопоезда. Тогда трос безопасности тормозного устройства должен будет обеспечить автостоп или подключить автоматическую тормозную систему прицепа.

7 Требования к колесам прицепа

В инструкциях производителя прицепов должны быть указанны все размеры дисков и шин прицепа. Они должны соответствовать указанным параметрам и быть устойчивыми к нагрузкам, в соответствии с регистрационной массой прицепа.

Колеса, по своим размерам, свойствам и строению, должны быть одинаковыми.

Глубина протектора должна составлять не менее 1,6 мм.

У прицепов категории O2, где увеличенная максимальная масса, необходимо использовать зимние шины, применяя к ним те же требованиями, которые действуют и в отношении автомобиля-тягача.

P.S. В период с 1 декабря по 1 марта использование зимней резины является обязательным условием.

8 Требования к техническому осмотру прицепа

Плановый техосмотр для новых легковых прицепов должен быть пройден через 2 года после их регистрации.

• Для тех прицепов, которые были произведены менее 10 лет назад, — их техосмотр должен проходить 1 раз в 2 года.
• Легкие прицепы, которые были произведены более 10 лет назад, и также прицепы категории O2, — должны проходить техосмотр каждый год.

Читайте другую полезную дополнительную информацию о прицепах здесь. Там же можно посмотреть классный мультик о машинках

Надежных вам прицепов и полезных трудовых будней!

Тентованные полуприцепы

Из-за своей универсальности наибольшее распространение среди перевозчиков получили полуприцепы, корпус которых обтянут тентом из ПВХ материала. В них можно перевозить практически все виды товаров, для которых не нужно создавать особых условий при транспортировке. Тент изготавливается из прочных материалов и защищает груз от неблагоприятных факторов внешней среды, таких как дождь, снег, ветер и пыль.

Крыша трейлера может выполняться как тентованной, так и металлической, со съемными или подвижными элементами. Каркас, на который натягивается материал, изготавливают из нержавейки или дюралюминия, что не только облегчает вес конструкции, но и делает ее эксплуатацию более удобной. Рама выполняется цельнометаллической или сборной. Последний вариант менее предпочтителен, из-за качества российских дорог, на которых соединительные элементы могут быстро расшататься, что приведет к выходу конструкции из строя.

Передний транец большинства тентовых полуприцепов выполняется из металла. Это не дает грузу навалиться на кабину, если транспортное средство резко затормозило. По конструктивным особенностям тентовые полуприцепы делят на:

1. Шторные. При разгрузке товара с трейлеров шторного типа тент просто убирают в сторону. Это позволяет извлекать груз из любой части полуприцепа. Крышу также можно откинуть. Это позволяет привлекать к разгрузочным работам специальную подъемную технику. Верхние и боковые части автономны. Они открываются вне зависимости друг от друга.
2. Шторно-бортовые. Вдоль полуприцепа здесь идут специальные борта, которые препятствуют выпадению товара. Грузоперевозчики неоднозначно относятся к трейлерам этого типа. Некоторые рекомендуют отказаться от установки дополнительных конструктивных элементов. Объясняется это тем, что надежно закрепить груз можно и в шторном полуприцепе, а установка бортов просто повышает вес трейлера и затрудняет погрузочно-разгрузочные работы.
3. Бортовые полуприцепы используют для перевозки строительных и крупногаборитных грузов, а также товаров, которые не разрушаются под воздействием неблагоприятных факторов внешней среды. Их борта откидываются или снимаются за 1-2 минуты, что облегчает погрузочно-разгрузочные работы.

На тентованных полуприцепах можно перевозить грузы массой до 35 тонн. Перевозка товаров менее 20 т. Не респектабельна из-за высоких транспортных расходов. Основной недостаток таких трейлеров в низком уровне защиты груза от злоумышленников. При нахождении фуры на стоянке, воры могут разрезать материал и похитить товар.

Виды, классы и критерии выбора

Согласно основной классификации, все прицепы делятся на две большие группы по области использования: обычные бортовые и специальные.

Первая группа – это самые обычные прицепы со стационарными или откидными бортами. Кроме того, их конструкция может быть самосвальной, а в комплекте предоставляется тент. Такие устройства предназначены для перевозки обычных грузов, не требующих специальной разгрузки (бытовая техника, инструменты, строительные материалы и прочее).

Группа специальных прицепов более обширная и включает такие модели:

1. Конструкции для перевозки специальной техники. Они укомплектованы устройствами для погрузки и разгрузки снегоходов, мотоциклов, квадроциклов, лодок и другой аналогичной техники. Как правило, такие прицепы имеют прямоугольную форму, а задний борт откидывается.
2. Для транспортировки животных. Вы наверняка видели такие прицепы, хотя наибольшей популярностью они пользуются среди фермеров. В них можно перевозить лошадей, крупный рогатый скот или домашнюю птицу, так как внутри созданы все условия для комфортной перевозки питомца.
3. Дома на колесах. Абсолютно уникальная группа прицепов, которая пользуется огромной популярностью за рубежом, особенно в США. Внешне конструкция представляет собой обычную будку, но внутри есть все необходимое для комфортной жизни во время путешествия (спальное место, туалет, кухонная зона, а в продвинутых моделях – душ).

Отдельную категорию составляют прицепы-цистерны, фургоны и другие схожие конструкции, предназначенные для перевозки специальных пищевых и непищевых продуктов. Среди обычных потребителей такие модели не востребованы.

Рассмотрев все возможные виды прицепов, следует остановиться на критериях, которые необходимо учитывать при подборе модели.

Несмотря на то, что каждый владелец легкового автомобиля подбирает прицеп по индивидуальным параметрам, существует ряд универсальных критериев:

Технические характеристики: обращайте внимание на массу прицепа с максимальным грузом. Этот показатель не должен быть выше веса, разрешенного для буксировки вашей легковой машиной.

Габариты и грузоподъемность: в данном случае все зависит от того, какие грузы вы собираетесь перевозить, поэтому эта характеристика определяется сугубо индивидуально.

Подвеска: подбор прицепа по этому показателю также во многом зависит от того, в каких условиях вы собираетесь его использовать

К примеру, жесткая подвеска обладает большей грузоподъемностью, а мягкая – бережнее перевозит грузы, даже если запланирована поездка по плохой проселочной дороге.

Комплектация: еще один важный показатель для комфортного использования устройства. Желательно, чтобы прицеп был укомплектован тентом для защиты груза от осадков, системой торможения и фиксаторами бортов.

Материал бортов: несмотря на то, что большинство прицепов выпускаются с железными окрашенными бортами, лучше отдавать предпочтение моделям из оцинкованной стали, так как они гораздо меньше подвержены коррозии.

При подборе модели учитывайте, что вам может потребоваться ремонт прицепа, поэтому лучше отдавать предпочтение продукции производителей, запчасти которых есть в свободной продаже на рынке.

Технические характеристики прицепов МЗСА

Лучшие одноосные прицепы

Главные преимущества одноосных транспортных средств — меньшая масса, оптимальная маневренность и относительная дешевизна.

Кремень Alko

Прицеп с крашенной рамой и ламинированным днищем. Ступица от ВАЗ-2108, а амортизаторы — от ВАЗ-2101. Предусмотрена лёгкая рессора Alko, обеспечивающая превосходную грузоподъёмность.

Технические характеристики:

1. Габариты — 300х175х85 см.
2. Колёсная база — 1520 мм.
3. Подвеска — рессорного типа, листовая.
4. Грузоподъёмность — 560-740 кг.
5. Размеры колёс — R13.
6. Размер ступицы — 4х98.
7. Дышло — V-образное.
8. Материал бортов — оцинкованная сталь.

Плюсы прицепа:

1. Наличие рессоры Ал-Ко.
2. Покрытие эмалью рамы и дышла.

Минусы прицепа:

1. В комплекте нет запаски.

Крепыш 821303

Прицеп с защищёнными от ржавления бортами и опорным колесом, позволяющий перевозить до 550 кг груза. Имеет два ряда бортов, чёрный 60-сантиметровый тент и подвеску рессорно-амортизационного типа.

На этой модели с удлинителем дышла легко перевозить длинномеры — 5,5 метров. Можно дополнительно увеличить высоту бортов, используя надставники. Есть также возможность модернизации для эксплуатации с внедорожниками — тут усиливается ступица и ставятся колёса большего размера — R15, R16.

Технические характеристики:

1. Размеры кузова — 185х121х25 см.
2. Подвеска — высокопрочная и мягкая, с плавным ходом.
3. Грузоподъёмность — 565 кг.
4. Надставной борт — 250 мм.
5. Высота тента — 60 см.
6. Материал бортов — оцинкованная сталь.

Плюсы прицепа:

1. Увеличенный клиренс и балка сварной конструкции.
2. Оцинкованный борт.
3. Наличие тента.
4. Возможность перевозить длинномеры.
5. Возможность увеличивать высоту бортов.
6. Наличие подкатного колеса.

Минусы прицепа:

1. Большая цена.

Кремень на рессоре Газель

Тентованный прицеп с опорным колесом. Дышло — V-образное. На этом транспортном средстве можно перевозить много различного груза. Это превосходный результат для одноосной конструкции.

Технические особенности:

1. Габариты — 390х200х100 см.
2. Колея — 1440 мм.
3. Подвеска — рессорная, от усиленной Волги.
4. Грузоподъемность — 575-1000 кг.
5. Размеры колёс — R13.
6. Размер ступицы — 4х98.
7. Дышло — V-образное.
8. Материал бортов — оцинкованная сталь.

Плюсы прицепа:

1. Комплектация опорным колесом.
2. Возможность перевозки разнообразного груза.

Минусы прицепа:

1. Малая колея — всего 144 см.

Грузовые

Еще расскажу немного о грузовых бортовых прицепах.

Все они делятся на 2 типа, если мы говорим о бортовиках:

• прицепы;
• полуприцепы.

Полуприцеп является разновидностью обычного прицепа. Но в чем же между ними разница, спросите вы? Все элементарно, отвечу я вам.

• Прицепами называют самостоятельные ТС, у которых нет двигателя. Перемещение осуществляется с помощью механической силы от другого ТС (машина, грузовик, лошадь в упряжке и пр.). Соединяются с машиной через стандартное дышло и сцепное устройство;
• Полуприцеп считается подтипом прицепа, который опирается своей передней частью на тягач, поскольку самостоятельно равновесие удерживать не способен. Хотя не всегда. Основная суть в отсутствии обычного дышла. Здесь используют опорно-тяговое устройство. Улучшает маневренность и превосходит стандартные прицепы.

На фото все наглядно увидите.

Оба типа ТС могут иметь от 2 осей и более. Только нюанс в том, что трехосный полуприцеп, к примеру, располагает все 3 оси ближе к задней части, а обычный прицеп распределяет их равномерно по всей длине кузова.

Бортовые ТС актуально использовать, если перевозимый груз не чувствителен ко внешним факторам, таким как дождь, снег, пыль, грязь, температура и пр. Это открытые конструкции, для которых также предусмотрены специальные тенты.

Различать их можно по:

• количеству осей;
• размеру;
• грузоподъемности;
• наличию или отсутствию тента;
• оснащением внутреннего пространства;
• самосвальной функции;
• съемным или откидным бортам.

Потому выбирают их исходя из требуемых функций, возможностей и особенностей перевозимого груза. Некоторые модели оснащены внутри специальными скобами, крюками, перегородками, фитингами и пр. Все это позволяет фиксировать разные виды товаров, стройматериалов или просто засыпать сыпучий груз.

Вот и все, что я хотел рассказать вам о бортовых прицепах, плюс немного упомянул тему полуприцепов.

Спасибо всем за внимание! Надеюсь, материал был полезным, информативным и интересным!

Watch this video on YouTube

Световые приборы для прицепа

Согласно правилам дорожного движения, любой прицеп, который входит в состав автопоезда, передвигающегося по дорогам общественного пользования, должен быть оборудован соответствующими световыми приборами. Эти сведения присутствуют в положении 19.1 текущей редакции ПДД. При этом, габаритные огни на прицепах должны быть обязательно включены в темное время суток, в условиях недостаточной видимости, а также при поездке в тоннелях. Если автолюбитель проигнорирует это требование, то ему грозит наказание в виде административного штрафа. Также на прицепах должны быть установлены и другие световые приборы, включая указатели поворота и фонарь заднего хода.

Особенности прицепов

Прицеп легковой одноосный может отличаться наличием дополнительных функций и характеристик. Среди них:

• крышки, в том числе герметичные, для защиты груза;
• каркасы и тенты под каркасы;
• съёмные борта (откидные) для более удобной разгрузки; особенно, если вы планируете перевозить сыпучие грузы;
• дополнительное покрытие краской и цинкосодержащим сплавом, необходимое для защиты от коррозии, а также придания более привлекательного внешнего вида;
• влагостойкая фанера в качестве прослойки бортов и нижнего яруса дна для наибольшей защиты груза от осадков и т.д.;
• опции самосвала для лёгкого использования одним человеком;
• наличие крыльев, которые не только придают эстетики, но и являются надёжной и прочной деталью из высококачественного пластика;
• функциональная электроника для безопасности на дорогах, включающая в себя все виды огней (габаритные, противотуманные и т.д.).

Об установленных нормах для прицепов легкового транспорта

При маневрировании на дороге размеры прицепа для легкового автомобиля длина и ширина не только считаются определяющими, но и параметры высоты, масса прицепа играют важную роль, влияют на управляемость, экономичность и соблюдение ПДД.

При управлении и использовании прицепа существуют стандарты и предельные нормы размеров:

• Длина прицепа обычно находится в пределах 2620мм -5105мм и не может быть более, чем в 1,5 раза больше самого авто тягача при передвижении по дорогам. Предельный размер не может быть более 12 метров или длина автопоезда не может быть более 18,35 метра согласно установленным правилам перевозки;
• Ширина находится в пределах 1695 мм–2247 мм. и может выступать за размеры авто тягача не более чем на 20 см и быть не более 2550 мм полной ширина;
• По высоте прицепное устройство обычно бывает от 860 мм до 1220 мм и в комплекте с тентом до 1420 мм. Максимальная высота допускается до 4 метров от колеи колёс и не должна превышать 1,8 его ширины при движении по автодорогам;
• Нагрузка вертикальная статическая в центре стыковки сцепного шарнирного устройства должна быть равной значению заводской, не менее 25 кгс(240 н) и не более 100 кгс(980 н) при любой весовой нагрузке;
• По клиренсу размер прицепного устройства должен совпадать с размером автомобиля;

• Масса прицепа или полный вес прицепа играет важную роль особенно при движении. Следует контролировать центр тяжести груза на прицепе и при полной загрузке он должен быть расположен в соотношении не более 0,725 от высоты центра тяжести к величине колеи колёс. Поэтому существуют определённые категории определяющие вес полуприцепа;

• К О1 категории относятся автоприцепы с весом до 750 кг, к которым не требуются установка тормозных устройств;
• К О2 категории относятся автоприцепы весом от 750 до 3500 кг, они должны быть обеспечены инерционными тормозами;
• К О3 категории относятся устройства прицепные с массой от 3,5 т до 10 т и должны иметь постоянные тормозные механизмы.

При подборе прицепного устройства учитывают возможности автотранспорта, характер перевозимого груза. Размеры автоприцепа определяются исходя из размеров перевозимого груза, особенно это касается при перевозке лодок, различного автотранспорта, катеров и других транспортных устройств.

В таких случаях для безопасности при поездке, разгрузке или погрузке и удобстве соотношение размеров прицепного устройства должно быть равным размерам перевозимого груза.

Выполняя поездку с гружённым автоприцепом водитель обязан соблюдать особую осторожность при маневрировании и скоростной режим. При перевозке грузов с прицепом следует двигаться на 20 км медленнее, чем с буксированным устройством и периодически проверять надёжность сцепного соединения с прицепом, состояние груза и техническое состояние автопоезда
