Парктроник: установка своими руками

Виды радаров

Парковочные помощники, которые имеются в продаже, могут быть различных видов, а точнее, комплектаций. Они различаются количеством датчиков и функциональными возможностями. Чем больше в той или иной модели сенсоров, тем больше «мертвых зон» способна видеть система. Однако большое количество датчиков влечет за собой определенные трудности в процессе установки.

Большинство моделей парктроников оснащаются ультразвуковыми датчиками, но на рынке существуют и так называемые ленточные модели. В них отдельных сенсоров нет. Вместо них применяется одна общая антенна в виде ленты. Однако это более дорогие решения, которые не пользуются популярностью.

Модели, представленные на современном рынке, различаются по тому, как реализована система оповещения водителя о препятствии. Выше мы рассмотрели системы со светодиодным оповещением. Однако можно встретить самые примитивные передние парктроники, где имеется только звуковой сигнал. По мере приближения к препятствию увеличивается интенсивность звуковых сигналов. Дисплея в комплекте нет, а есть только бипер.

На более дорогих моделях имеются дисплеи или светодиодные индикаторы. Функционал у этих устройств одинаковый, вне зависимости от брендов и моделей. Разница между ними лишь в дизайне и способе крепления в салоне авто. В некоторых дорогих моделях информация может выводиться не на дисплей, а на лобовое стекло или на зеркало заднего вида.

Новичкам, которые только-только сели за руль, рекомендуется приобретать парктроник передний и задний на 8 датчиков. Так можно максимально защитить себя от повреждений своего или чужого автомобиля. 8 датчиков (по четыре сзади и спереди) предоставляют большую обзорность.

Распространенные причины

Неисправности парктроника случаются по причине сбоя в работе основных компонентов устройства.

Не работают датчики

  • Ультразвуковой датчик мог загрязниться. Он крепится снаружи, поэтому на него легко могла налипнуть грязь, пыль, лед, снег. Чувствительность гаджета могла снизиться. А еще, наледь на сенсоре является частой причиной ложных срабатываний или ситуаций, когда парктроник не выключается. Система распознает лед, как потенциальный объект столкновения, причем, расположенный опасно близко, поэтому и истошно вопит, честно выполняя свою задачу.
  • В места врезки сенсоров, из-за нарушения герметичности и изоляции, могла попасть вода или влага. Причиной может стать износ, небрежная эксплуатация или, даже, слишком интенсивная мойка кузова. Вода могла стать причиной замыкания проводки или полного вывода устройства из строя.
  • Вспомните, не ударяли ли вы корпус авто в местах размещения парктроников. Они могут не работать из-за механического повреждения, перекоса, проваливания внутрь места врезки.
  • Проблема с парктроником может возникнуть по причине неустойчивого крепления, когда датчики болтаются в корпусе.
  • Также не стоит исключать и вариант наличия заводского брака. Хорошо, если проблема проявилась сразу. Хуже, если парковочный радар работал, но вдруг перестал. В этом случае установить в качестве причины заводской брак, будет крайне сложно.

А еще, об «умершем» датчике может свидетельствовать сообщение на экране индикатора «ошибка парктроника Е1». Коды ошибок смотрите в руководстве по эксплуатации своего автомобиля, в разделе парковочного ассистента (у разных брендов называется по-разному, но похоже). Например на Volvo появляется надпись «Park Assist Service Requ 106».

Причина в блоке управления

Почему еще парктроники не работают? Возможно, сломался блок управления.

  • Если устройство имеет опцию самодиагностики, оно само обнаружит данную проблему и выдаст на дисплей соответствующее уведомление. Если такой функции нет, проверьте парктроник самостоятельно в домашних условиях. Это не сложно.
  • Внутрь аппарата могла попасть пыль или влага. В сырое время года блок управления мог отсыреть изнутри, в результате чего окислились элементы платы микросхемы;
  • Неисправный парктроник, иногда таковым не является. Возможно, он работает, но вы выставили в настройках слишком высокий порог чувствительности. Вот индикатор и пищит на каждое дуновение ветра или некорректно определяет расстояния;
  • Парктроник отказал по причине сбоя в электронных «мозгах» устройства;
  • Если у вас не работает дисплей парктроника или не пищит зуммер, проверьте проводку. Возможно, причина в том, что где-то отошли контакты. Также не стоит исключать вариант поломки данного элемента из-за естественного износа, проникновения внутрь грязи, влаги, механического воздействия.
  • Если монитор не показывает расстояние, но звук при этом есть и парктроник мигает, ищите причину в работе дисплея.
  • Если вы обнаружили, что парктроник не работает после замены или полной разрядки аккумулятора, вероятно, из-за недостатка питания в компьютер парковочной системы «проникла» системная ошибка.

Не работает проводка

Если ваш парктроник внезапно перестал пищать, начинать искать, в чем причина, следует с проводки. В каком-то месте мог произойти обрыв или перебой. В числе других причин – отошли или окислились контакты, сорвалась изоляция, оборвался основной кабель питания.

Если парктроники не работают и не включаются при включении, конкретно, задней передачи, вероятно оборвался провод, который питает систему от огней заднего хода. Аналогичная причина могла приключиться и с кабелями, ведущими к поворотникам или стоп-огням (если не работает передний датчик).

Как он работает

Многие из вас знают, что парктроник — это такое устройство, которое можно купить и установить в передний или задний бампер, либо же в передние и задние части авто одновременно. Когда вы приближаетесь к какому-то объекту во время парковки, он пищит, сигнализируя о том, что если вы сейчас не затормозите, то будет беда.

Но это общие слова. На деле парктроник — это акустическая парковочная система. То есть устройство, предназначенное для облегчения процесса парковки машины. Функция — предупредить водителя о препятствиях и расстоянии до объекта. Штатный парктроник установлен с завода, а встраиваемый монтируется отдельно, то есть уже самим автовладельцем.

Схема устройства основана на электромагните. Данная электромагнитная акустическая система создает электромагнитное поле перед бампером. Потому все объекты, которые попадают в радиус действия поля, меняют параметры сопротивления, что активизирует работу сигнальных устройств.

Это не просто датчик с камерой заднего вида. Это целый блок, система, включающая в себя набор оборудования:

  • блок управления;
  • набор датчиков;
  • устройства для звукового вида оповещения;
  • монитор.

Главный компонент — это ЭБУ, то есть электронный блок управления. Он для автомобиля крайне необходим, поскольку просто с монитором и камерами в бампере вы не получите полноценный парктроник. Блок контролирует работу датчиков, которые выявляют препятствия. Это достигается за счет эффекта, когда отражаются ультразвуковые волны. Так система понимает, что впереди препятствие и определяет расстояние до него. То есть устройство поумнее многих водителей, если честно. А то, бывает, смотрят в зеркало заднего вида, но упорно ничего не видят. Это я про того умника, который решил припарковаться в мой передний бампер.

Датчик испускает волны, которые отражают от объектов, расположенных рядом, и возвращаются обратно в виде сигнала. Система высчитывает, за какое время волна вышла, дошла до объекта и вернулась. Так она узнает, какое до него расстояние.

Сколько стоит датчиков на парктронике? Многие думают, что один. Но нет. Самый простой вариант оснащен парой датчиков, а современные продвинутые модели имеют сразу 8 датчиков.

Виды

Покупка и установка парктроников в Москве, СПб и даже мелких городах не проблема. Другой вопрос в том, какой лучше. Цена не всегда является объективным показателем. Хотя скажу сразу, покупать дешевые китайские устройства не стоит.

Есть фирмы Паркмастер, Aviline, Sho Me и многие другие, которые отлично себя показатели и заслуживают доверия. Приобрести их можно через Интернет магазин, Алиэкспресс или просто в обычном магазине автомобильной электроники. Обязательно спрашивайте сертификаты и все документы, дабы не купить подделку, которая не работает толком.

Но хорошо подумайте, какой именно парктроник выбрать. Их различают в зависимости от количества датчиков.

  1. Два датчика. Бюджетные, простые и доступные устройства. Но у них есть мертвые зоны, потому такие парктроники не всегда могут обнаружить некоторые объекты. К примеру, вертикальные столбы.
  2. Четыре датчика. Если брать соотношение цены и эффективности, то это оптимальный вариант практически для любой машины, от дешевой до дорогой. Слепых зон нет, датчики прекрасно контролируют все происходящее сзади.
  3. Шесть датчиков. Это для тех, кому нужен контроль спереди и сзади. 4 устройства стоят позади, а два — впереди.
  4. Восемь датчиков. Принцип тот же, только с каждой стороны одинаковое количество — по четыре устройства.
  5. Любой вариант, работающий совместно с камерой заднего вида.

Нужен ли вам передний парктроник, вопрос сугубо индивидуальный. Тратить на него огромные деньги лично я не вижу смысла. Но если вы считаете, что он вам пригодится, тогда смело покупайте.

Передний Парктроник. Подключение от первой скорости.

Сел в машину и начал думать, куда воткнуть эту кнопку?! Чтобы поменьше колхоза и чтобы под рукой была. Решение пришло само, как всегда!

Вскрыл чехол и увидев эти шпильки, обрадывался! Есть за чё цепляться и места валом, чтобы придумать чего нибудь анженерной конструкции!

Прикинул также, что нужно будет пару гаек подложить, чтобы конструкция не задевала пыльник.

Сняв мерки и сделав эти пару фоток, пошол изобретать держатель под кнопку. Решил сделать держатель из алюминия, по понятным причинам, ну там вес и жесткость алюминия ))))) шучу конечно! Делайте, из чего хотите!

Ставим кнопку, лучше всего кнопку с челчком (не знаю как объяснить) как на микрике, тоесть если с будуна, будете нажимать (тресущимися руками) она будет держать постоянный контакт! Понятно объяснил? У нас к томуже сама ручка трясётся!

Тащим в авто на примерку, установку, регулировку!

Ставим бандаж из пористой резины и изолируем, для мягкого и плотного нажатия

Накидал чертёж с основными размерами, высота произвольноя, примерно 8см.

Вроде всё, про сам партроник писать не буду, и так полно отчётов.

Единственое что дабавлю, ставьте сэнсоры как у меня, Я в какомто отчёте глянул и начал снимать бампер.

Включение парктроника вручную

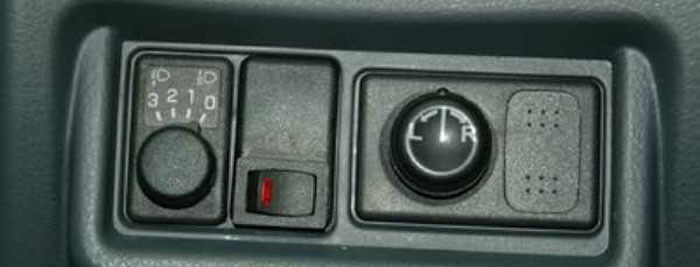

Этот вариант самый простой. Включение осуществляется вручную, посредством нажатия специальной кнопки. Она устанавливается в легко доступном для водителя месте (на приборной панели, рядом с блоком индикации и пр.). Передние сенсоры активируются при заезде во двор, на парковку, во внутриквартальный проезд и пр. При необходимости аналогичным образом можно отключить устройство.

Наиболее удобно использовать такой вариант подключения при установке автономного переднего парктроника. В этом случае кнопку проще всего установить в разрыв цепи питания устройства.

Ряд парковочных радаров позволяют отключить или включить передние сонары прямо с блока индикации. При этом установка отдельного тумблера не требуется.

Как установить парктроник своими руками

Некоторые современные автомобили оборудованы заводским парковочным радаром. Такую опцию можно заказать при покупке нового автомобиля. Но если нет такой возможности, то любому технчески осведомлённому автовладельцу под силу установить парктроник своими руками на новый или подержанный автомобиль.

Перед покупкой будет полезно изучить материалы нескольких автомобильных форумов. На них неоднократно обсуждались различные модели парктроников и особенности их установки на разные автомобили. Проанализировав информацию, можно смело идти в магазин с автотоварами и подбирать себе нужный девайс

Покупая парковочный сонар, обратите внимание на комплектность набора. В установочный комплект входят:

  • 4 или 8 датчиков (зависит от модели радара);
  • электронный блок управления (ЭБУ);
  • фреза для сверления посадочных мест;
  • сигнализирующий прибор со звуковым или визуальным сигналом;
  • проводка;
  • инструкция со схемой подключения.

Перед покупкой парктроника внимательно изучите материалы автомобильных форумов

Необходимый инструмент

Для удачной установки парктроника понадобится следующее:

  • сам комплект парктроника;
  • шуроповёрт;
  • изоляционная лента;
  • нож со сменными лезвиями;
  • капроновые хомуты.

Порядок установки парктроника

  1. Вымыть бампер. Демонтировать его необязательно. Все работы можно провести на автомобиле.
  2. Наметить маркером места установки датчиков. Два крайних следует разместить на изгибах бампера. Остальные размещаются между ними на одинаковом расстоянии.

  3. Высверлить отверстия в бампере фрезой, которая идёт в комплекте. Установить датчики на бампер. Для усиления крепления можно использовать клей или герметик.

Многие водители устанавливают блок управления в багажном отделении

  1. Блок управления обычно размещают в багажном отделении. Место установки выбирает сам владелец автомобиля. Обычно ЭБУ парктроника располагают под обшивкой багажника на заднем крыле.
  2. Проложить кабель от блока управления к сигнальному прибору. Его обычно размещают на передней панели перед водителем или немного в стороне.
  3. Подключить питание на блок управления от электрической цепи задних стоп-сигналов автомобиля. Фишка питания обычно расположена возле заднего фонаря.

Видеопример установки парктроника

Если всё подключено верно, то парковочный радар в дополнительной настройке не нуждается. Единственное, что может понадобиться – это тонкая настройка положения датчика.

Передний парктроник: подключение, схема и монтаж своими руками

Никакое, пусть даже самое высокотехнологичное оборудование, не сможет заменить уверенность и правильность действий, если есть опыт. Руки, быстрота реакции, острое зрение водителя гораздо важнее, чем все существующие вспомогательные системы. Однако мастерство вождения может прийти только с опытом (а возможно, и с царапинами на кузове машины). Чтобы свести к минимуму проблемы из-за неумелой парковки, человечество придумало парктроник. Естественно, эти приборы не являются панацеей и не могут работать так же, как глаза и руки. Но парктроники смогут спасти от царапин и столкновений на тесных парковках. Прибор будет очень полезен начинающим водителям, особенно если он правильно подобран. Но купить его – это только половина дела. Нужно еще грамотно установить и подключить передний парктроник, а также настроить систему. В сегодняшней статье мы расскажем, как это сделать.

Выбор места установки монитора и электронного блока парктроника

При парковке задним ходом обычно водитель смотрит в боковые зеркала и зеркало заднего вида. Взяв в руки монитор парктроника и усевшись в водительское кресло автомобиля, я начал искать наиболее рациональное место его установки. В результате, с учетом необходимости прокладки провода к электронному блоку, было принято решение закрепить монитор сверху на зеркало заднего вида.

Ультразвуковые датчики парктроника устанавливаются в заднем бампере, а питающее напряжение проще всего подать от фонаря заднего хода, так как работать парктроник должен только при включении задней передачи. Поэтому электронный блок было решено установить в непосредственной близости от датчиков – в багажном отсеке.

В результате сложилась представленная на фотографии электромонтажная схема ультразвукового парковочного радара. Теперь все вопросы по установке парктроника проработаны и можно приступать к его монтажу в автомобиле.

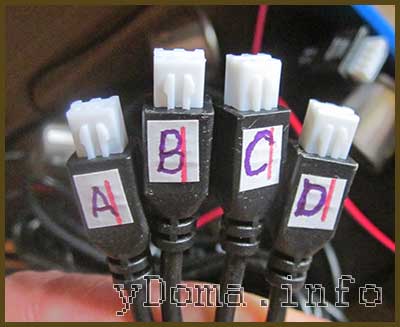

Каждый ультразвуковой датчик парктроника, в зависимости от места установки на бампере должен подключаться к своему разъему электронного блока. Поэтому на разъемы нужно заблаговременно нанести маркировку в соответствии с надписями на корпусе электронного блока.

Установка переднего парктроника

Установка передних датчиков ничем не отличается от процедуры, проделываемой для задней оси. Разница будет заключаться в подключении питания. Поскольку инсталляция дополнительных приборов является во многом творческим процессом, вариантов того, как подключить передний парктроник к бортовой сети, существует несколько. Самый простой из них – питание от замка зажигания. Передний парктроник будет включаться после перевода ключа зажигания в 3 положение (On). Это метод запитывания один из самых простых.

Вам всего лишь нужно найти у монтажного блока провод, на который будет подаваться питание при включении зажигания. Определить это можно с помощью специальной контрольки. Поскольку система будет всегда включена, в зимнее время при налипании снега и плотного слоя грязи может подаваться ложный сигнал о сближении с препятствием. Это будет доставлять значительные неудобства. Предлагаем ознакомиться с видео процесса монтажа.

Непостоянное питание

  • Запитывание от педали тормоза. Питание к концевику включения тормозов также подается только при включенном зажигании. Но система будет срабатывать лишь в том случае, когда будет нажата педаль тормоза. Поскольку концевики реагируют даже на малейшее прикосновение к педали, активировать передний парктроник можно легким касанием тормозов. Способ подключения будет прежним. Вам лишь необходимо найти плюсовой провод, который будет идти от концевика;
  • от включения первой скорости. Достаточно неординарный метод, суть которого заключается в установке кнопки в месте, где находится крайнее положение ручки МКПП при включении первой скорости. Вам придется соорудить кронштейн, рассчитав положение рычага. Для того чтобы не пришлось постоянно удерживать рычаг прижатым к кнопке, систему необходимо оснастить реле времени. После однократного нажатия на кнопку питание датчиков будет осуществляться на протяжении запрограммированного периода. Соорудить такое реле можно своими руками;
  • вывод на отдельную кнопку, нажатие которой будет провоцировать подачу питания к датчикам. Плюс в таком случае можно взять из любого удобного источника, на котором есть напряжение после включения зажигания. Кнопку также можно установить в любом удобном для вас месте.

Как это работает?

Прежде чем устанавливать парковочные системы на свой автомобиль, следует знать и понимать то, как работают эти устройства. Итак, электронный блок посылает на сенсоры специальный сигнал. Датчики излучают ультразвуковую волну на 120 градусов. Если волна встретит на своем пути препятствие, она будет отражена. Датчик сможет уловить ее и затем передаст информацию об этом на блок.

Управляющий блок считает время, нужное сенсорам на генерацию волны и принятие, а затем считает расстояние до препятствия на пути. Затем вся информация передается на оповещательные приборы. Запускается устройство автоматически – когда водитель включает соответствующую передачу и начинает движение, в работу включаются все датчики. В случае с задним парктроником и задней передачей активируются задние датчики и два передних по краям. Когда водитель тормозит, задействуются все датчики на переднем бампере. Система работает автоматически.

Установка парктроника по другой методике

Установку парктроника своими руками можно провести и иначе. Рассмотрим на примере не слишком дорогого парктроника BEA 300, цена которого не превышает 6000 российских рублей. Кстати, этот парктроник как будто специально создан, для того чтобы его самостоятельно устанавливать. В дополнение к нему идут накладки под датчики, которые, если честно, не нужны.

Установка датчиков парктроника такого типа подразумевала их монтаж в бампер. Это было указано в инструкции. И установка должна проводиться без всяких дополнительных элементов.

Монтаж датчиков парктроника осуществляется в бампер

Вооружаемся необходимыми инструментами, в комплект которых обязательно должны включаться фрезы на 20 мм для резки отверстий в пластике бампера. Кстати, оригинальная фреза очень дорогая и цена на неё может достигать аж целых 1000 рублей. Поэтому можно воспользоваться и аналогом. Хорошая фреза не должна в процессе работы водиться в сторону, и срез обязан получаться ровным.

Бампер следует обязательно снять. Рекомендуется снять пластиковые накладки внутри багажника, а затем отогнуть мягкую обивку. Делается это для того, чтобы получить доступ к болтам крепления бампера.

Извлекается накладка бампера. После этого из багажника откручивается два болта на «10».

Приступаем к откручиванию саморезов брызговиков. Используем для этой цели ключ-звёздочку на «6». Не стоит забывать и о том, что несколько саморезов фиксируют бампер снизу.

Снятие переднего бампера

После того как все саморезы будут найдены и откручены, можно приступить к снятию бампера. Если возникнут проблемы и бампер станет упорствовать, можно капнуть немного WD-40 в места посадки фиксаторов. После этого бампер точно отделится, а грубая сила здесь не помощник, ведь можно бамперу навредить.

Теперь следует поставить бампер краской вверх и начать делать разметку. На места вероятной установки датчиков можно наклеить малярный скотч и отмерить необходимые расстояния. Сверху обычно оставляют около 50 мм. Расстояние между первым и последним датчиком составляет 60 см, а между каждым из датчиков — 25 см.

Осевая линия бампера должна проходить как раз через центральный датчик.

Понятно, что снятый бампер представляет собой довольно неустойчивую конструкцию. И это вынуждает прислонять его к двери гаража или другого строения, предварительно подложив под углы кусочки резины.

Бампер с отверстиями под парктроник

Теперь тщательно проверяем всю разметку и центры будущих отверстий колем шилом и начинаем сверлить, желательно со стороны краски. Дабы пластик не плавился под действием фрезы, можно наливать на него воду. И сверлить придётся с напарником. Один будет сверлить, а другой лить воду. Отверстия должны получиться на 18 мм, хотя можно и больше, но тогда датчик будет входить с зазором.

Просверлённый бампер кладём на тряпку и прокладываем проводку. Тщательно очищаем и просушиваем поверхность, после чего места под приклейку обрабатываем жидкостью из пузырька. После этого клеим датчики и площадки под стяжки.

Устанавливаем бампер на место, протянув предварительно жгут проводов в специально заготовленное для этого отверстие. Начинаем монтаж блока управления. И подключаем к нему электрическую цепь автомобиля.

Пищалку желательно установить поближе к ушам водителя, а питание подключить к лампе заднего хода. Что касается проводов от пищалки, то их можно протягивать под накладками порогов и вывести излучатель в левую стойку. Там же можно приклеить стандартным способом под скобой ремней безопасности.

Видео о том, как самостоятельно установить парктроник:

Проверяем работу системы, и если всё действует, значит, пора автомобиль заводить. Едем к препятствиям и проверяем пищалку. Всё работает.

Вот так. И ничего сложного. Немного терпения и всё получится!

Задний парктроник

Процесс установки для кормовой части авто рассмотрим более подробно. Для того чтобы поставить его своими руками, вам потребуются:

  • шуруповерт;
  • фреза (коронка) подходящего диаметра, если таковой не комплектуется купленный набор датчиков;
  • немного наждачной бумаги, для снятия заусенец после сверления заднего бампера;
  • проволка для протягивания проводов в труднодоступных местах;
  • хомуты либо изолента для фиксации жгутов;
  • обезжириватель для усиления адгезии места, к которому будет крепиться блок управления парктроником;
  • малярный скотч. С помощью его удобней размечать точки установки. Но главная причина использования – дополнительная защита ЛКП по контуру сверления коронкой;
  • термоклей и пистолет для герметизации места перехода проводов в кузов авто.

Процесс установки

  1. Наклейте малярный скотч и разметьте точки сверления отверстий;
  2. скрепите провода изолентой, а лучше всего – уложите в специальную гофру. Подведите их к технологическому отверстию в кузове авто. Обычно там имеется резиновая заглушка, которую можно просверлить. Место вокруг проводов можно герметизировать с помощью термоклея;
  3. очистите от грязи и обезжирьте место, куда будет крепиться блок управления парктроником. Закрепите блок в месте, где он будет защищен от риска механических повреждений;
  4. подключите «массу». Зачастую в кормовой части авто достаточно болтов для крепления клеммы. Плюсовой вывод запитайте от лампочки заднего хода. Соответственно, датчики будут запитаны только при включенной задней скорости. Определить соответствующий провод можно с помощью контрольки. При включенном зажигании и включенной передачи определите, на каком разъеме +. К нему подключитесь с помощь защелки, описанной выше;
  5. протяните провода от кормовой части до места предполагаемой установки дисплея. Большинство водителей крепят его на зеркало заднего вида либо на приборной панели;
  6. подключите разъемы к блоку управление. Не забудьте о порядке установки датчиков.

Для большей наглядности прилагаем видео установки своими руками.

Как проверить датчик парктроника? Проведение диагностики

Перед тем как проверить датчик парктроника, надо определиться с методом диагностики. Существует несколько вариантов проверки устройства, один из них реализуется с помощью мультиметра. Можно подойти вплотную к сенсорному контроллеру, установленному на бампере. Если прибор рабочий, то при приближении препятствия оно издаст щелчок. Его можно не услышать, но если выполнить запись на диктофон, то щелчок будет слышен хорошо.

Перед выполнением диагностики датчика парктроника надо отпустить рычаг стояночного тормоза авто, включить зажигание и перевести ручку КПП в положение задней скорости.

Некоторые устройства позволяют реализовать следующий вид диагностики:

  1. Производится включение зажигания и перевод рычага трансмиссии в нейтральное положение.
  2. Отпускается рычаг стояночного тормоза.
  3. Выполняется запуск силового агрегата.
  4. Владелец авто проходит пальцами по контроллерам, расположенным в переднем либо заднем бампере. Если устройства работоспособны, они могут издавать вибрацию. Но надо помнить, что не все типы приборов реагируют на такие прикосновения.

Если вместо традиционных контроллеров на бампере установлена металлизированная лента, то ее состояние можно оценить визуально. Появление сбоев в работе может произойти в результате физического повреждения устройства. Выполняется визуальная диагностика ленты на предмет наличия дефектов. К неисправностям могут привести трещины, а также глубокие царапины на элементе. Если лента целая, проблему следует искать в других компонентах системы.

Визуально можно определить неполадки в функционировании микропроцессорного устройства. Плата блока подлежит диагностике на предмет наличия перегоревших компонентов. Прибор разбирается, с него демонтируется крышка, затем выполняется визуальная проверка всех составляющих элементов схемы

Надо уделить внимание диагностике конденсаторных устройств, при длительной эксплуатации они могут раздуваться. Причина может заключаться в негативном воздействии пыли и грязи на элементы, поэтому плату рекомендуется очистить и просушить

Канал Corvus Gold показал наглядно эффективные способы диагностики парковочных радаров для авто.

Проверка датчика парктроника тестером

Диагностика мультиметром займет больше времени, но результаты от ее проведения будут более точными:

  1. Перед выполнением проверки надо произвести отключение всех ультразвуковых контроллеров от электроцепи автомобиля.
  2. После отключения проводки выполняется демонтаж датчиков.
  3. Взяв контроллер в руки, на элементе можно увидеть контактные составляющий. К одному из контактов выполняется подключение щупа мультиметра.
  4. Прибор для диагностики настраивается в режим замера величины сопротивления, при этом надо выставить порог, составляющий 2 тысячи Ом. Затем щуп тестера подключается к контактным элементам контроллера.
  5. Считываются показания, которые выводятся на дисплей диагностического прибора. Контроллер функционирует без перебоев, если полученное сопротивление не соответствует нулевому значению или не стремится к бесконечности. В остальных случаях требуется ремонт либо замена устройств.

Метод диагностики с использованием тестера позволяет определить проблемы в функционировании контроллеров и электроцепи, к которой они подключены. Для этого выполняется проверка проводников, по которым датчик подключен к микропроцессорному модулю. Производится диагностика целостности электроцепей. Поврежденные провода подлежат замене либо перепайке, место спайки рекомендуется обмотать изолентой или установить термоусадочную трубку.

Канал СТО ГаражокЬ рассказал об особенностях выполнения диагностики парковочных систем с использованием мультиметров.

Возможные неполадки

Большинство парктроников включаются во время активизации задней передачи. После этого картинка сразу появляется на экране монитора. Таким образом, устройству не нужна кнопка для включения.

Иногда после установки прибора видео не выводится на табло. В редких случаях могут наблюдаться непонятные сигналы. Существует несколько видов неполадок, которые нужно устранить сразу при обнаружении неисправностей.

К ним относят:

 Сигнал опасности не выключается. Это говорит о том, что в системе произошло замыкание, либо датчик «заблокирован» неизвестным веществом. Бывает, что к ним прилипает грязь или снег. Иногда при попадании воды датчик начинает «шалить», что заставляет водителя лишний раз нервничать. Именно поэтому первым делом стоит проверить наличие посторонних предметов. Убедившись в их отсутствии, владелец должен заняться проводкой.

 Устройство не говорит о приближающемся препятствии, хотя оно действительно есть. Возможно, датчик вообще сломался, либо вышла из строя вся система. Для начала водителю нужно проверить датчик рукой, а затем решить, менять только его или систему полностью.

 На незначительные препятствия прибор выдает «бурную» реакцию. Бывает, что водитель паркуется в траве, а устройство изо всех сил сигнализирует о столкновении. Такое происходит, если у гаджета в настройках выставлена сверхчувствительность.

Если прибор изначально работал нормально, а затем начал «капризничать», то дело, скорее всего, в проводке. Время от времени у нее отходят контакты, либо стирается защитная оболочка. При подобных поломках можно все исправить самостоятельно. Менять прибор на новый придется, если из строя выйдет блок управления.
