Горит лампочка аккумулятора: причины и последствия

22.10.2019

Вопросы, рассмотренные в материале:

• Как устроена сигнальная лампочка аккумулятора
• Почему горит лампочка аккумулятора
• Почему не горит лампочка аккумулятора

Каждый автовладелец время от времени проводит диагностику своей машины для выявления неполадок. В настоящее время сделать это становится практически невозможно, особенно во время движения. Инструментария для проверки становится все меньше. Так, например, на щитке приборов больше не устанавливают вольтметры, а о проблемах с зарядкой можно узнать только после уведомления сигнальной лампы. В данном материале мы расскажем, почему горит лампочка аккумулятора на панели приборов.

Как устроена сигнальная лампочка аккумулятора на приборной панели

Когда водитель вставляет ключ в замок зажигания, на панели горит красная лампочка аккумулятора. Затем запускается мотор, и значок гаснет. Так должно быть в норме, индикатор АКБ горит до момента, когда начинает работать ДВС.

В этот промежуток времени, когда включается зажигание, но мотор еще не запущен, происходит самодиагностика систем авто перед стартом двигателя. Кроме лампочки аккумулятора загораются и другие индикаторы. После проверки часть из них гаснет почти сразу, остальные отключаются после запуска ДВС. Если все в порядке с аккумулятором, то при заведенном двигателе на него поступает зарядка, и на панели значок горит несколько секунд, а затем тухнет.

По-другому устройство сигнальной лампочки можно описать следующим образом: включается зажигание, затем напряжение подается через предохранитель на АКБ на приборной панели.

Затем ток проходит через диоды, реле-регулятор, щетки, контактное кольцо и обмотку. После запуска ДВС напряжение выравнивается на выводах лампы, и значок гаснет. При этом происходит зарядка АКБ. Если в системе автомобиля есть какая-либо неисправность, лампочка аккумулятора не гаснет после проверки либо ее значок периодически появляется на приборной панели.

Работа контрольной лампы завязана на генератор, хотя он и является отдельным элементом. Систему устроена довольно просто. К лампочке аккумулятора подключаются две электрические цепи.

Выглядит эта схема так:

1. Лампа – блок предохранителей – зажигание – генератор – аккумулятор.
2. Генерирующее устройство – контрольная лампа (соединение происходит напрямую).

Работа АКБ зависит от напряжения на обоих входах. Если ток поступает одинаково, лампочка аккумулятора гаснет, а если по-разному, загорается. Это объясняет, почему должны быть присоединены две цепи.

Как это работает. Водитель включает зажигание. При этом в первую цепь идет ток от аккумулятора на лампу, а во второй напряжения от генератора нет, потому что двигатель еще не работает. На щитке приборов загорается красный индикатор. После этого автовладелец заводит мотор, начинает работать генератор, во второй цепи появляется напряжение. Лампочка гаснет. При этом в первую сеть тоже начинает поступать ток от генерирующего устройства.

Когда горит лампочка аккумулятора, в системе автомобиля происходит проверка: все ли в порядке с зарядкой, есть ли напряжение. Некоторые считают, что в этот момент происходит полная диагностика машины перед запуском двигателя, но это не так.

Заводские модели

Индикатор заряда на панели является хорошей альтернативой гигрометру. Его приобретают автолюбители, у которых в машине имеется второй аккумулятор, и панель с индикатором от ТМС станет очень, нужным устройством. Оно изготовлено из алюминия, со светодиодами. На панели находится вольтметр, переключатель с одного аккумулятора на второй. Стоимость его около 1600 рублей, страна производитель Китай.

Изготовители предлагают устройства по принципу конструктора из комплекта запчастей, которые собираются вручную, например – DC 12 В. Он проверяет полноту заряда батареи и движение регулятора. Потребляет мало электричества, работает до 18 В. Это бюджетный вариант, его стоимость до 400 рублей.

На рынке существуют предложения от американских производителей. Эти индикаторы имеют уровень заряда батареи 12 В, но они очень дорогие до 5000 рублей. Дизайн черного цвета, дисплей 5 см, есть освещение лампочкой.

Как работает индикатор и насколько он точен

Многим интересно, как же на самом деле работает и устроен глазок аккумулятора? На самом деле, это никакая не лампочка (ни обычная, ни светодиодная и т. п.). Визуально глазок напоминает лампочку, но это индикатор несколько другого принципа действия. То есть то, что мы принимаем за свет, им не является.

Он представляет собой разновидность прибора-ареометра, который встраивается в нужное место на корпусе. Основная его задача заключается в том, чтобы измерять плотность электролита. Исходя из этого, он сигнализирует водителю конкретным цветом. Необходимый шарик выплывает через стеклянную трубку и дальше показывается нам сквозь специально предусмотренное окошко на корпусе.

Для шарика каждого цвета предназначается своя собственная канавка, по которым они и поднимаются. При полностью заряженной АКБ в окошке показывается шарик зелёного цвета. Если заряда слишком мало, то всплывает красный индикатор. При отсутствии электролита в банках конец канавки оголяется, поэтому водитель видит белый кружок.

Это очень нестандартное и практичное решение. Ведь если бы в корпус монтировали обычные лампочки, то они неминуемо расходовали ток и уменьшали ёмкость аккумулятора. При перегорании возникала бы ещё одна проблема. Нужно как-то вскрыть корпус и заменить, если автолюбитель хочет и далее видеть, в каком состоянии находится аккумулятор.

Однако и в этой конструкции могут быть свои изъяны. Например, шарик заело в канавке, что приводит водителя в недоумение. Оказывается, нужно просто потрясти батарею, и он снова займёт положенное место. В ходе постоянной эксплуатации происходит сульфатация пластин, из-за чего они осыпаются. В рабочую жидкость падают частички свинца и делают её более мутной. Вследствие этого индикатор может передавать неправдивую информацию.

Обозначения цветов и Как работает

Практически каждому владельцу автомобиля знакома ситуация, когда ни с того ни с сего машина не заводится, а в последствии выясняется, что причина в разряженном аккумуляторе. Чтобы избежать такого, нужно следить за уровнем заряда, а для проверки достаточно только заглянуть под капот.

Для чего нужен глазок у автомобильного аккумулятора

Многие автомобильные аккумуляторы оснащены специальным прибором, который измеряет и показывает степень заряженности батареи. Встроенный индикатор заряда находится на лицевой (верхней) стороне устройства и похож на глазок – посмотрев на него, автовладелец быстро понимает, что всё в порядке либо необходима подзарядка.

Как работает индикатор и насколько он точен

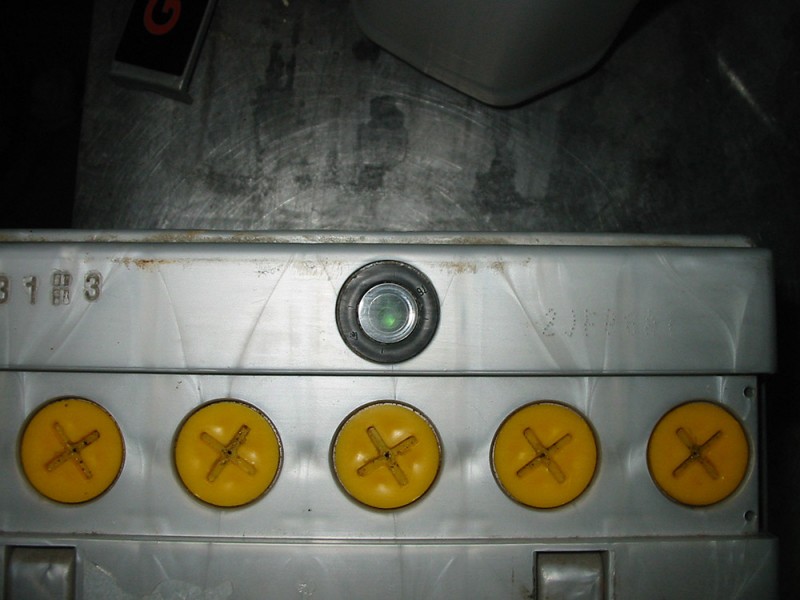

Под маленьким глазком скрывается встроенный аэрометр (прибор, измеряющий плотность жидкости). Внутри аккумулятора электролит и, измеряя его плотность, прибор сообщает, есть ли необходимость в зарядке.

Устройство прибора

Аэрометр представляет собой небольшую трубку, в конце которой находится поплавок в виде цветного шарика. Если аккумулятор заряжен хорошо, плотность электролита высокая, и шарик поднимается наверх. Именно его и видит автовладелец через лупу глазка.

При недостаточном заряде плотность электролита падает, и зеленый шарик тонет. Вместо него видна только трубка устройства черного цвета и глазок кажется черным. В некоторых аккумуляторах помимо зеленого есть еще и красный шарик. Именно он всплывает наверх при понижении плотности, сменяя зелёный.

Помимо недостаточного заряда в аккумуляторе может быть недостаток электролита. В таком случае в глазке видна поверхность жидкости, и индикатор приобретает белый цвет.

Погрешности в работе индикатора

Не стоит безоговорочно верить показателю индикатора и полностью на него полагаться. Судя по многочисленным отзывам автолюбителей, в его работе есть погрешности, и он не всегда показывает реальное состояние аккумулятора. Причина может быть в следующем:

• плотность электролита меняется в зависимости от температуры – холод повышает его плотность, и индикатор будет показывать норму при том, что аккумулятор на самом деле почти разряжен;
• стеклянные и пластиковые части прибора могут повредиться из-за высокой температуры и повлиять на его точность;

аккумулятор состоит из 6 банок, а прибор установлен только в одной и отображает данные только по ней, ситуация же в остальных банках может существенно отличаться и влиять на общую работу всего АКБ.

Автолюбители отмечают еще один недостаток такого индикатора – чтобы проверить заряд нужно открыть капот и заглянуть под него. Конечно же, гораздо удобнее, когда данные отображаются прямо в салоне автомобиля.

Обозначения цветов

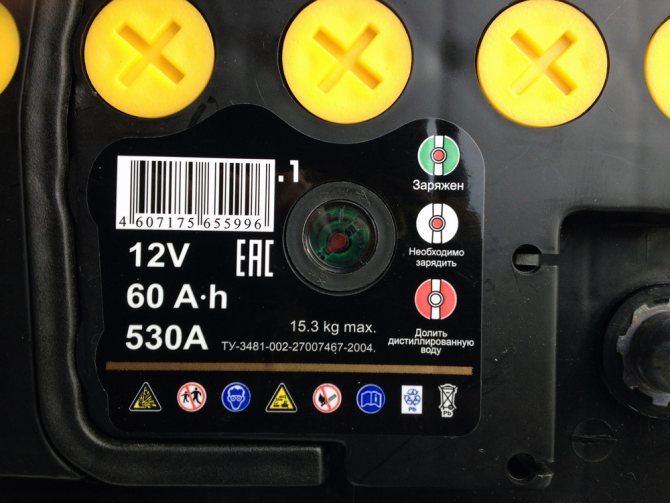

Глазок у аккумулятора предполагает три цвета – зелёный, белый и черный, в зависимости от заряда батареи и состояния электролита. В некоторых устройствах используется еще один цвет – красный. У каждого цвета есть своё значение, благодаря которому автолюбитель понимает, заряжен или разряжен аккумулятор.

• Зеленый индикатор на аккумуляторе. Если глазок зелёный – можете быть спокойны. Это означает, что батарея заряжена, и подзарядка не требуется. Можно пользоваться автомобилем в обычном режиме.
• Красный индикатор на аккумуляторе. Красный глазок — то тревожный сигнал, сообщающий автомобилисту, что АКБ разряжен и требует срочной подзарядки. В этом случае нужно незамедлительно достать его из авто и полностью зарядить.

• Черный индикатор на аккумуляторе. Черный глазок имеет то же значение, что и красный. Плотность электролита понизилась, зелёный шарик утонул, и вы видите в глазке черноту трубки. Требуется зарядка.
• Белый индикатор на аккумуляторе. Если глазок белый, значит в аккумуляторе недостаточно электролита. Это можно поправить самостоятельно, разобрав устройство и долив в него дистиллированную воду.

Почему после зарядки может не загореться зеленый цвет

Некоторые сталкиваются с тем, что даже после длительной зарядки цвет глазка не становится зелёным. У этого есть несколько причин:

• зелёный шарик просто застрял в узком проходе и не встал на нужное место – слегка потрясти АКБ, чтобы сдвинуть его;
• грязь от пластин, которые со временем осыпаются, мешает индикатору показывать правильное значение;
• аккумулятор вышел из строя.

Глазок на аккумуляторе – удобный способ проверить степень его заряженности, однако многие автолюбители утверждают, что это бесполезный наворот и полностью полагаться на его значения не стоит. Для точной проверки заряда лучше измерьте напряжение с помощью нагрузочной вилки.

Как правильно подзарядить аккумулятор?

Универсального ответа на этот вопрос нет. Общее правило следующее: продолжительная зарядка меньшим током более полезна для АКБ, чем ускоренный заряд высоким током.

Однако такой режим не всегда возможен. Иногда требуется в срочном порядке восстановить работоспособность перед выездом.

Сколько времени заряжать аккумулятор автомобиля чтобы не перезарядить? Подробности в этом видео

Да и штатная система подзарядки далека от совершенства: даже при нормальной работе регулятора напряжения, продолжительность поездки разная. В результате АКБ на эксплуатируемом авто заряжается рывками, бессистемно.

Оптимальный ток заряда

Не должен превышать 10% от емкости батареи. То есть, если у вас аккумулятор 60СТ (емкость 60Ач), правильный ток заряда не должен превышать 6А. Таким током вы заряжаете АКБ, если времени для восстановления достаточно много.

Важно! Необходимо делать поправку при зарядке необслуживаемых батарей. Поскольку клапан выхода паров электролита слишком мал, ток следует уменьшить до 5% от емкости

Иначе в случае закипания, батарея может треснуть.

Экспресс метод

Если вам надо быстро зарядить аккумулятор зарядным устройством (срочный выезд), можно ускоренно восстановить емкость, достаточную для старта двигателя.

Важно! При любом способе заряда, оставлять батарею без контроля небезопасно. Даже если у вас интеллектуальное зарядное устройство, автоматика может выйти из строя

Например, батарея емкостью 60 Ач. При температуре +5°С ЭДС на контактах 12,4 вольта. Значит, аккумулятор потерял 50% емкости. При токе заряда 6А, на зарядку уйдет 5 часов.

Частые короткие поездки с постоянными циклами запуска и остановки двигателя машины делают очень трудной работу заряженного аккумулятора, особенно, зимой, когда бóльшую часть времени работают печка, фары, разного рода подогревы: окон, зеркал, сидения, руля и т.п. Всё это потому, что последние очень прожорливы, и сильно разряжают его, в то время как генератор попросту не успевает зарядить аккумулятор, а стартер, запускающий двигатель, ставит последнюю точку, особенно, в случае, если используется слишком часто, и не оставляет практически никаких шансов такому разряженному аккумулятору выжить в таком небольшом частном мире прожорливых потребителей. Это мы, конечно, утрируем! Тем не менее, зимой (но и летом тоже) есть большой риск того, что однажды аккумулятору просто не хватит сил, чтобы в очередной раз запитать самый прожорливый к электричеству элемент машины — стартер, и машина не заведётся, в результате чего Вам придётся его «прикуривать» .

Но таких случаев можно избежать, если у Вас есть специальное зарядное устройство для аккумулятора — относительно дешёвый, но очень полезный аксессуар, который позволяет восполнить то, что не досталось аккумулятору от генератора — зарядить его. Но как зарядное устройство заряжает аккумулятор?

Характеристика индикатора уровня заряда батареи

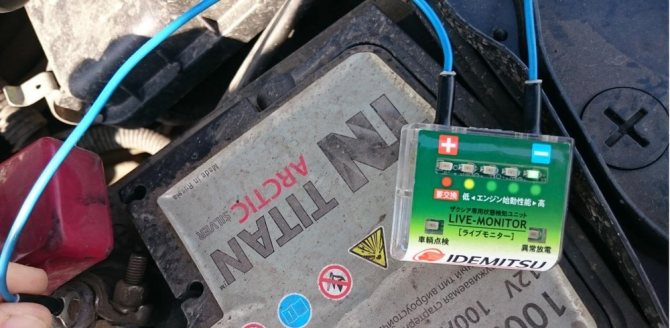

В автомагазинах продаётся множество таких устройств, различающихся дизайном и функционалом. Фабричные приборы условно делятся на нескольких типов.

По способу подключения:

• к разъёму прикуривателя;
• к бортовой сети.

Принцип работы у них одинаков, определение уровня заряда АКБ и отображение информации в наглядном виде.

Принципиальная схема индикатора

На современных автомобилях с бортовым компьютером водитель имеет возможность получить информацию об уровне . Старые модели оборудованы аналоговыми вольтметрами, но они не отражают истиной картины состояния аккумулятора. Индикатор напряжения (ИН) аккумулятора — вариант иметь оперативную информацию о напряжении батареи.

Принцип действия

Индикатор уровня заряда имеет три светодиодные лампочки разных цветов. Обычно это: красный, зеленый и синий. Каждый из цветов имеет свою информативную нагрузку. Красный цвет означает низкую зарядку, которая является критичной. Синий цвет соответствует рабочему режиму. Зеленый цвет говорит о полной заряженности аккумулятора.

Разновидности

ИН могут быть размещены на аккумуляторных батареях в виде гидрометра или в виде отдельных устройств с информационным дисплеем. Встроенные ИН обычно размещают на . Они оснащаются поплавковым индикатором (гидрометром). Он имеет простую конструкцию.

Выпускаются заводские ИН:

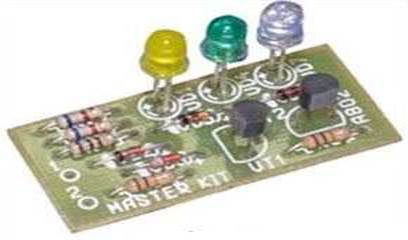

1. DC-12 В. Устройство представляет собой конструктор. С его помощью можно контролировать заряженность АКБ и работоспособность реле-регулятора.
2. Для тех, у кого машина оборудована вторым аккумулятором, полезным устройством будет панель с индикатором от TMC. Это панель из алюминия с размещенным на ней вольтметром и переключателем с одной батареи на другую.
3. ИН Signature Gold Style и Faria Euro Black Style – определяют уровень заряда аккумулятора. Но их стоимость слишком высокая, поэтому на них небольшой спрос.

Как проверить уровень заряда батареи в процессе зарядки?

Многие из новейших зарядных устройств оборудованы дополнительными индикаторами, позволяющими безошибочно определить степень зарядки АКБ в процессе протекания самого зарядного процесса. Некоторые из наиболее усовершенствованных устройств имеют дисплей, где высвечивается текущее значение напряжения, которого успела достичь батарея на данный момент.

Итак, как узнать, что аккумулятор зарядился и процесс пора завершать?

Если ЗУ снабжено индикатором, то при достижении полного заряда батареи он обычно загорается зелёным цветом. При наличии дисплея на заряднике можно посмотреть величину напряжения АКБ: его значение в диапазоне от 12,6 В до 12,9 В свидетельствует о том, что ёмкость батареи восстановлена в полном объёме. Кроме того, всегда можно воспользоваться мультиметром, замерив напряжение на клеммах аккумулятора с его помощью, если для зарядки используется самое простое, не оснащённое дополнительным функционалом зарядное устройство.

Как видим, вариантов, чтобы определить, зарядился ли аккумулятор автомобиля, множество. Каким из них воспользоваться, решайте сами. Во многом это будет определяться выбранным ЗУ, с помощью которого осуществляется зарядка АКБ.

Общие причины постоянного горения лампы АКБ

К ним относятся такие случаи:

• приводной ремень генератора ослаб, износился или порвался;
• перегорел предохранитель на участке цепи от замка зажигания до контрольной лампочки (в этом случае зарядка есть);
• нарушен контакт в разъёмных колодках монтажного блока;
• неисправность реле-регулятора;
• неисправность диодного моста;
• неисправность в цепи дополнительных диодов;
• обрыв в цепи подвода тока к электромагнитам ротора;
• нарушение контакта на клеммах аккумуляторной батареи;
• отсутствие питающего тока на выходе из генератора;
• износились щётки генератора;
• нет массы на отрицательном проводе.

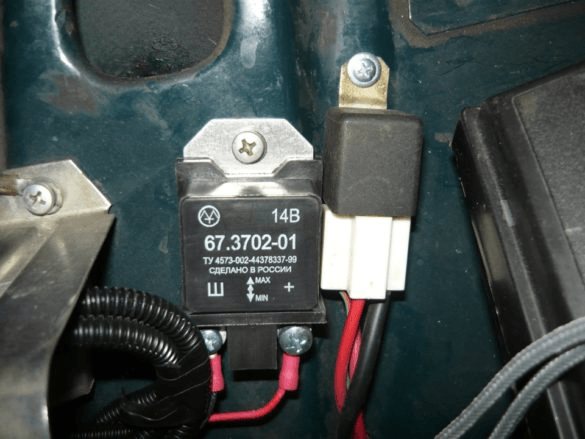

Источник многих неисправностей системы зарядки аккумулятора — реле-регулятор напряжения генератора

Лампочка иногда может загореться при включении сигнала поворота

Наиболее частая причина заключается в неполадках диодного моста, плохого контакта в предохранителях поворотов, слабого контакта в массовом проводе щитка приборов. Надо делать ревизию контактов всех колодок на проводах, идущих от генератора. Устранить неисправность обязательно нужно. Ведь в случае неполадки генератора (обрыв в одном из трёх диодов) аккумулятор перестанет получать полную зарядку и через какое-то время будет разряжаться полностью при каждом включении и/или выключении поворотников.

Лампочка тухнет и горит в полнакала

Еле горящая в половину накала лампочка АКБ при работающем двигателе сообщает о неисправности генератора: пробит диодный мост или изоляция в одной из обмоток статора. Реже бывает проблема с замком зажигания. Ключ не может повернуться до упора из-за накопившейся грязи. Ситуацию разрядят несколько капель «жидкого ключа» WD-40 в отверстие для ключа замка зажигания. Иногда может потребоваться ремонт электропроводки автомобиля и своевременная диагностика понижения сигнала на индикаторы.

Лампочка горит при увеличении оборотов

Это сигнал о прекращении зарядки при нажатии на педаль газа. Чаще всего причиной данной неисправности бывает износ токосъёмных колец на валу генератора. Случаются проблемы с ремнём, щётками или подшипниками генератора. Неисправность обязательно нужно найти и устранить. В противном случае от пропажи зарядки аккумулятор может выйти из строя в самый неподходящий момент.

Лампочка загорается на холостом ходу

Лампочка загорается, как только заводится машина. Иногда причина банальна. При работающем на холостых оборотах двигателе включены мощные потребители тока: кондиционер, фары, стеклоочистители. Нагрузка на генератор резко возрастает и аккумулятору элементарно не хватает зарядки. Лампочка начинает периодически вспыхивать. Если ремень генератора слабо натянут, то при включении фар или кондиционера слышится визг буксующего ремня. Но горящая на малых оборотах лампочка АКБ может сигнализировать также о неисправности реле-регулятора или выпрямительного моста. В любом случае неисправность нужно найти и устранить.

Читать также: Колеса для лада веста св кросс

Лампочка периодически мигает при работе холодного двигателя

Мигающая лампочка АКБ требует обратить особое внимание на генератор. Возможно, у него износились щётки или медные токосъёмные кольца на валу якоря

Возможно, появился плохой контакт в одной из фаз диодного моста. Часто причина этой неисправности заключается в ослаблении гаек крепления контактов диодного моста или окисления замыкающих поверхностей контактов.

Загорается лампа контроля зарядки АКБ при включении фар

Лампочка загорается при включении фар

Это и есть причина, почему генератор не может выдавать номинальное напряжение при повышении нагрузки. Нужно проверять источник переменного тока на предмет выявления обрыва одной из фаз диодного моста, износ коллекторных колец или щёток.

Лампочка продолжает гореть при выключенном зажигании

В этом случае ток к лампочке может подойти только со стороны системы зажигания. С наибольшей доли вероятности можно предположить проблемы с замком зажигания, включённом контакте реле разгрузки зажигания или сигнализации автомобиля.

И лампочка горит, и зарядка идёт

В этом случае можно предположить пропадание тока в цепи лампы АКБ или на контакте от генератора, или на контакте от замка зажигания. Причины могут быть разные: провод перебит или слетел с разъёма, окислились или заржавели контакты в соединительных колодках. Очень редко причиной может стать реле-регулятор.

Как сделать индикатор заряда аккумулятора на светодиодах?

Существуют десятки разнообразных схем контроля, но результат они выдают идентичный. Подобное устройство возможно собрать самостоятельно из подручных материалов. Выбор схемы и комплектующих зависит исключительно от ваших возможностей, фантазии и ассортимента ближайшего магазина радиотоваров.

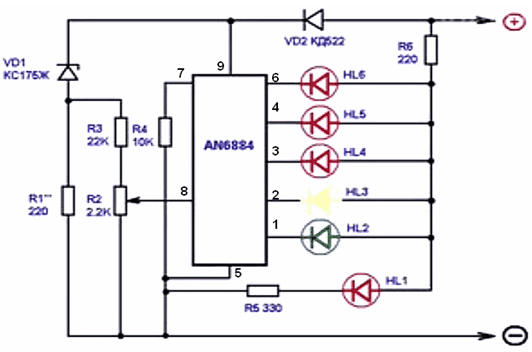

Вот схема для понимания как работает индикатор заряда аккумулятора на светодиодах. Такую портативную модель можно собрать «на коленке» за несколько минут.

Д809 – стабилитрон на 9В ограничивает напряжение на светодиодах, а на трёх резисторах собран сам дифференциатор. Такой светодиодный индикатор срабатывает на силу тока в цепи. При напряжении 14В и выше сила тока достаточно для свечения всех светодиодов, при напряжении 12-13,5В светятся VD2 и VD3, ниже 12В — VD1.

Более продвинутый вариант при минимуме деталей можно собрать на бюджетном индикаторе напряжения — микросхеме AN6884 (KA2284).

Схема led индикатора уровня заряда АКБ на компараторе напряжения

Схема работает по принципу компаратора. VD1 – стабилитрон на 7,6В, он служит в качестве эталонного источника напряжения. R1 – делитель напряжения. При первоначальной настройке он выставляется в такое положение, чтобы при напряжении 14В светились все светодиоды. Напряжение, поступающее на входы 8 и 9, сравнивается через компаратор, а результат дешифруется на 5 уровней, зажигая соответствующие светодиоды.

Как работает индикатор, и насколько он точен

При виде круглого отверстия, закрытого прозрачным стеклом, первоначально может появиться впечатление, что в окошке встроена лампочка или светодиод. Это связано с тем, что внутри заметен зеленоватый свет от находящегося там индикатора. Однако внутреннее строение там несколько отличается от предполагаемого варианта.

Внутри глазка прячется аэрометр. Так как работает он, исходя из плотности электролита, то многие его действия можно предугадать.

Аэрометр встроен вертикальной трубкой, которая оканчивается снизу поплавком в виде цветных шариков (часто используется зелёный). Когда уровень электролита соответствует норме и плотность жидкости достаточная, то шар поднимается вверх. Его через встроенное увеличительное стекло может видеть автомобилист в глазке.

Плотность электролита заметно снижается, когда падает заряд. Соответственно зелёный шарик начинает тонуть, опускаться вниз по трубке. Через смотровое круглое окошко заметен только чёрный цвет – свидетельство низкого заряда.

Некоторые модели аккумуляторов дополнены красным шариком в аэрометре. Он может всплывать вместо зелёного, если падает удельный вес электролита (заряд).

Кроме колебаний заряда, через смотровое отверстие автовладельцы способны контролировать уровень электролитической жидкости. При её недостатке в отверстии появится белый цвет.

Как и у разных приборов, у данного типа аэрометров есть предельная погрешность. В полной мере доверять им не стоит. Наиболее популярными причинами отклонения в ту или иную сторону являются такие факторы:

• плотность жидкости в банках на холоде и в жаркое время года может быть разной, поэтому у одного и того же АКБ при различных внешних условиях могут отличаться показания;
• пластиковые или стеклянные элементы иногда повреждаются при эксплуатации, что сказывается на точности показаний;
• в стандартном аккумуляторе для легковушек присутствует 6 банок, а глазок вмонтирован лишь в одну из них, поэтому для других ёмкостей ситуация может несколько отличаться.

Заключение

Индикатор аккумулятора лишь сигнализирует пользователю о состоянии критических значений его показателей. Для встроенного в АКБ элементы таким показателем является плотность электролита и его уровень в том аккумуляторном элементе (банке), в котором он установлен.

При этом не учитывается температура окружающей среды. Электронные индикаторы дают оценку пороговых значений напряжения на аккумуляторной шине автомобиля, что дает очень приблизительное представление о степени заряженности аккумулятора. Только полная диагностика специальными приборами даст полную картину состояния АКБ.
