Двигатель змз-406: дела сердечные

Ремонт двигателя ЗМЗ 406

Ремонт двигателя Газель 3302 (Волга) рекомендуется проводить в автосервисе, но большинство автолюбителей делают этот процесс самостоятельно. Простота конструкции позволяет провести все работы, связанные с восстановлением движка 406 своими руками.

Особых неисправностей или проблем вследствие эксплуатации двигателя замечено не было. На некоторых моделях транспортных средств было замечено, что быстро выходили со строя форсунки. Эта проблема устраняется легко — заменой всех впрыскиваемых элементов. Цепь газораспределительного механизма может прослужить около 200 тыс. км, но бывает такое, что не выхаживает и 100 тыс. км, кому как повезёт.

Ещё одной проблемой становятся родные заводские свечи ЗМЗ 406. Выход из ситуации простой — заменить свечи на произведённые компанией Бриск.

Капитальный ремонт мотора 406

Капиталка движка проходит в несколько этапов. Силовой агрегат подвергается разборке и диагностике неисправностей. Дальше, происходит процесс закупки запасных частей. Рассмотрим, основные позиции капитального ремонта мотора.

Диагностические операции

На данном этапе проводятся работы по определению твёрдости и толщины шеек коленвала, а также его ремонтопригодности. Так, если деталь можно отремонтировать, то определяется размер шеек и изделие отдаётся на последующую обработку. То же самое ждёт и блок цилиндров. Гильзы промеряются, и определяется ремонтный размер поршней.

Опрессовка ГБЦ ЗМЗ 406 — это процесс определения наличия трещин в корпусе. На головке закрываются все отверстия, кроме впускного для охлаждающей жидкости, в которое подаётся горячая вода или керосин. Далее, специалист смотрит, есть ли протеки и трещины. Если нет, то ГБЦ отправляется на ремонт, а если есть — то все дефекты необходимо заварить.

Поскольку деталь сделана с алюминия, то применяется аргонная сварка. В гаражных условия, для заделывания отверстий в корпусе силового агрегата, автомобилисты пользуются холодной сваркой.

Расточка

Блок цилиндров и коленчатый вал подвергаются расточке. Если цилиндры уже вышли с ремонтного размера, то устанавливаются гильзы стандартного диаметра 92 мм. Для блока цилиндров характерным становиться хонинговка — это один из процессов расточки цилиндров блока при помощи специального станка. Коленчатый вал растачивается на специальном агрегате, при помощи высоких оборотов и камня, который полирует шейки.

Работы по ГБЦ ЗМЗ 406

Головка блока цилиндров также поддаётся переборке. Так, зачастую меняются клапана, седла, сальники и манжеты. Неоднократно специалистам приходится заменять направляющие втулки клапанов.

На сегодняшний день, достаточно часто встречается замена распределительного вала. Это связано с тем, что качество деталей не высокое и шейки распредвалов быстро изнашиваются

Поэтому при проведении ремонта ГБЦ на эту деталь стоит обратить особое внимание. При необходимости рабочая поверхность головки блока шлифуется

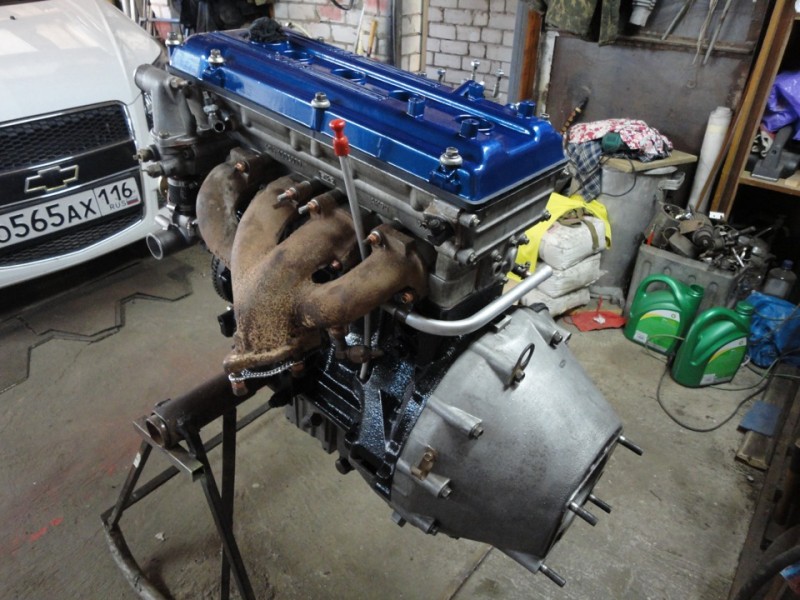

Сборка двигателя ЗМЗ 406

Сборочные операции проводятся на специальном стенде. Все детали устанавливаются в той же последовательности, что и разбирались. Так, замене, зачастую, поддаются масляный и водяной насос, устанавливается новый комплект прокладок.

Таким образом, восстанавливается ресурс мотора на 80%. Если считать это в километровом эквиваленте, то силовой агрегат сможет прослужить 180-200 тыс. км пробега, при нормальном техническом обслуживании.

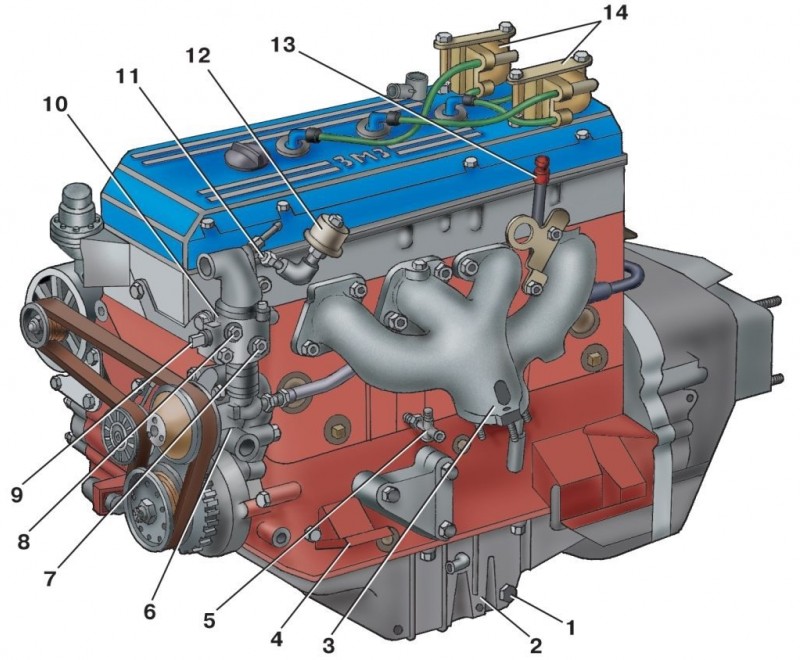

Конструкция двигателей ЗМЗ-405

Любой двигатель из семейства 3М3-4О5 представляет собой четырёхтактный бензиновый инжекторный силовой агрегат с рядным расположением цилиндров и поршней. Процесс подачи топливно-воздушной смеси во впускные каналы цилиндров и её зажигание контролируется специальной электронной системой – блоком управления «Микас». Двигатель оборудован системой внешнего образования топливно-воздушной смеси.

Возвратно-поступательные движения поршней преобразуются в движения вращательное при посредстве одного общего на все поршни коленчатого вала. Два распределительных вала имеют верхнее расположение. Система охлаждения мотора – жидкостная, замкнутого типа, с принудительной циркуляцией охлаждающей жидкости.

Система смазки в 405-х двигателях – комбинированная, с автоматической регулировкой температуры машинного масла. Смазывающий материал подаётся к движуще-трущимся деталям мотора под давлением и путём разбрызгивания. Шестерёнчатого типа маслонасос смонтирован внутри масляного картера, прикреплён с прокладкой 2-мя болтами к блоку цилиндров и держателем – к крышке З-го коренного подшипника.

Привод распределительных валов – цепной, двухступенчатый. Первая ступень идёт от коленчатого на промежуточный вал, ступень вторая – от промежуточного вала на распределительные валы. Нижняя цепь ГРМ 3М3-4О5 в автомобилях «ГАЗель» и «Соболь» имеет 7О звеньев, а верхняя цепь – 9О звеньев. Звёздочки цепных передач выполнены из особо прочного чугуна (за исключением стальной ведущей звёздочки второй ступени, которая располагается на промежуточном вале).

На коленчатом вале находится ведущая звёздочка с 2З зубьями, на промежуточном вале – стоит ведомая звёздочка первой ступени с З8 зубьями и ведущая звёздочка второй ступени с 19-ю зубьями, а на распределительных валах размещены звёздочки с 2З зубьями. На торцевых сторонах звёздочки коленчатого вала, ведомой звёздочки промежуточного вала и звёздочек распределительных валов расположены метки установочные. Они служат для чёткой и верной установки фаз газового распределения в циклах работы двигателя.

Промежуточный вал 3М3-4О5 – стальной, двух-опорный, вращающийся во втулках, которые запрессованы в отверстия приливов блока цилиндров, с правой стороны. От перемещений относительно оси промежуточный вал сдерживается упорным фланцем, расположенным между торцом передней шейки вала и ступицей ведомой звёздочки и закреплённым 2-мя болтами на переднем торце блока цилиндров.

Натяжение цепей обеспечивается двумя гидронатяжителями, воздействующими на правые ветви в обеих цепях. При этом, для верхней цепи гидронатяжитель смонтирован в гнезде головки блока цилиндров, а для цепи нижней – в гнезде передней крышки. Гидронатяжители делаются из стали, выполняются в виде плунжерной пары, которая состоит из плунжера и корпуса.

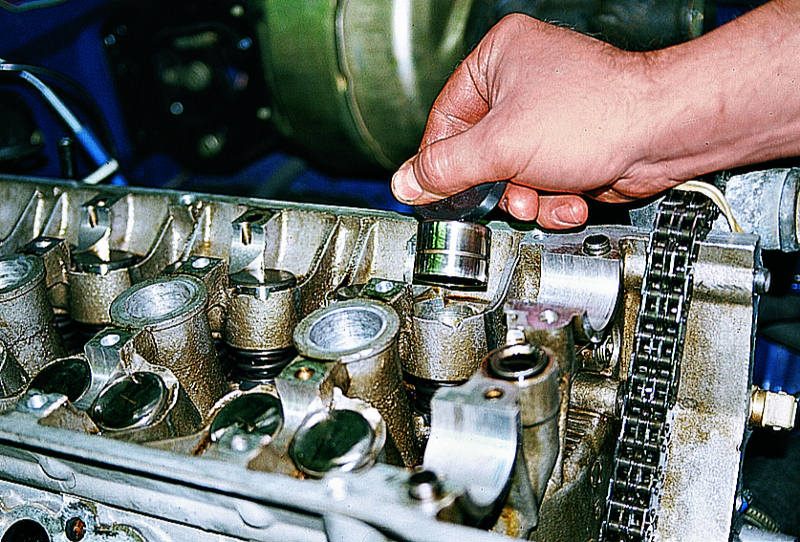

Гидротолкатели в двигателях 3М3-4О5 монтируются на силовой агрегат в «заряженном» положении (когда плунжер сдерживается в корпусе кольцом стопорным). В рабочем положении гидротолкатель функционирует таким образом. Под воздействием пружины и растущего давления масла, которое поступает из масломагистрали, плунжер начинает надавливать на рычаг натяжного устройства. Данный рычаг, поворачиваясь на своей оси, надавливает звёздочкой натяжного устройства на цепь и натягивает её, стабильно удерживая цепь в натянутом состоянии.

Для устранения биений рабочие ветви обеих цепей проходят сквозь пластиковые успокоители. Каждый из этих успокоителей закреплён посредством двух болтов к переднему торцу головки блока цилиндров.

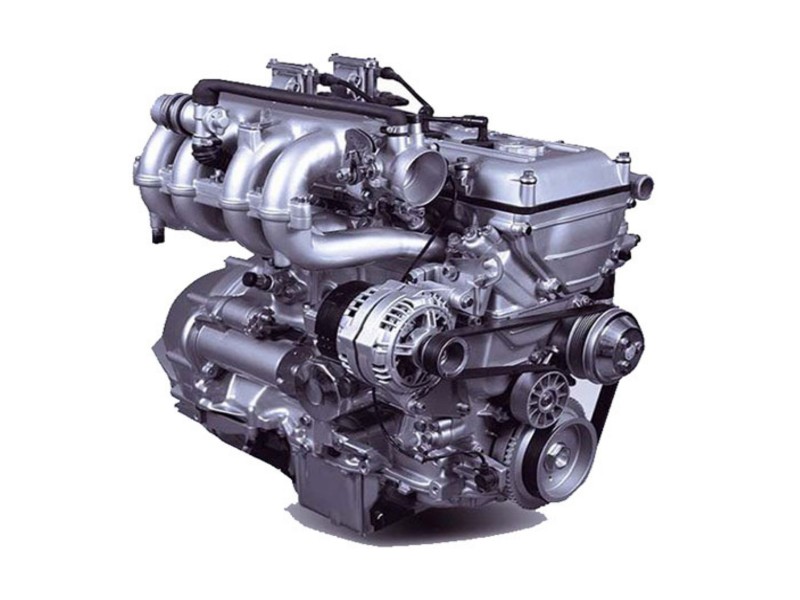

Технические характеристики ЗМЗ 406 2,3 л/100 л. с.

Разрабатывался двигатель ЗМЗ 406 на замену мотору 402 одновременно с проектированием автомобиля ГАЗ-3105 для правительства. Однако комплектовались им эти новые Волги лишь последней партии, которые нужно было срочно реализовать в связи со снятием машин с производства.

Впервые в двигателе производителя ЗМЗ были использованы несколько передовых для того времени технических решений:

  • два впускных и два выпускных клапана на цилиндр;
  • электронные системы зажигания и впрыска;
  • схема газораспределительного механизма DOCH с двумя верхними распредвалами;
  • гидротолкатели вместо регулировки теплового зазора клапанов прокладками.

После внесенных изменений технические характеристики ЗМЗ 406 соответствуют приведенным в таблице значениям:

Изготовитель ЗМЗ
Марка ДВС 406
Годы производства 1997 – 2008
Объем 2286 см 3 (2,3 л)
Мощность 73,55 кВт (100 л. с.)
Момент крутящий 177/201 Нм (на 4200 об/мин)
Вес 192 кг
Степень сжатия 9,3
Питание инжектор/карбюратор
Тип мотора рядный бензиновый
Зажигание коммутаторное
Число цилиндров 4
Местонахождение первого цилиндра ТВЕ
Число клапанов на каждом цилиндре 4
Материал ГБЦ сплав алюминиевый
Впускной коллектор дюралевый
Выпускной коллектор литой чугунный
Распредвал 2 шт. схема DOCH
Материал блока цилиндров чугун
Диаметр цилиндра 92 мм
Поршни оригинальные
Коленвал облегченный
Ход поршня 86 мм
Горючее АИ-92/А-76
Нормативы экологии Евро-3/Евро-0
Расход топлива трасса – 8,3 л/100 км

смешанный цикл 11,5 л/100 км

город – 13,5 л/100 км

Расход масла максимум 0,3 л/1000 км
Какое масло лить в двигатель по вязкости 5W30, 5W40, 10W30, 10W40
Какое масло лучше для двигателя по производителю Liqui Moly, ЛукОйл, Роснефть
Масло для ЗМЗ 406по составу зимой синтетика, летом полусинтетика
Объем масла моторного 6,1 л
Температура рабочая 90°
Ресурс ДВС заявленный 150000 км

реальный 200000 км

Регулировка клапанов гидротолкатели
Система охлаждения принудительная, антифриз
Объем ОЖ 10 л
Помпа с пластиковой крыльчаткой
Свечи на ЗМЗ 406 отечественные А14ДВРМ или А14ДВР
Зазор свечи 1,1 мм
Цепь ГРМ 70/90 с башмаком или 72/92 со звездочками
Порядок работы цилиндров 1-3-4-2
Воздушный фильтр Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр с обратным клапаном
Маховик 7 отверстий со смещением, 40 мм внутренний диаметр
Болты крепления маховика М12х1,25 мм, длина 26 мм
Маслосъемные колпачки Goetze, светлые впускные,

темные выпускные

Компрессия от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ 750 – 800 мин -1
Усилие затягивания резьбовых соединений свеча – 31 – 38 Нм

маховик – 72 – 80 Нм

болт сцепления – 19 – 30 Нм

крышка подшипника – 98 – 108 Нм (коренной) и 67 – 74 (шатунный)

головка цилиндров – три стадии 40 Нм, 127 – 142 Нм + 90°

Заводской мануал содержит более точное описание параметров:

  • ЗМЗ 4063.10 – карбюратор, степень сжатия 8 для эксплуатации на топливе А-76, мощность 110 л. с., крутящий момент 186 Нм, вес 185 кг;
  • ЗМЗ 4061.10 – карбюратор, степень сжатия 8 под бензин А-76, мощность 100 л. с., крутящий момент 177 Нм, вес 185 кг;
  • ЗМЗ 4062.10 – инжектор, степень сжатия 9,3 под топливо АИ-92, мощность 145 л. с., крутящий момент 201 Нм, вес 187 кг.

Популярные ошибки автомобилистов

Погоня за повышением мощности у некоторых автомобилистов сводится только к переделке двигателя ЗМЗ 406. Но не все переделки хороши. А некоторые вредны, в этом и заключается тюнинг наоборот или антитюнинг:

  1. В интернете ходят слухи, что повысить мощность двигателя можно, уменьшив массу маховика. При этом авторы упирают на то, что маховик отбирает мощность и увеличивает вес двигателя. На самом деле маховик накапливает энергию, которую этот двигатель получает в такте «рабочий ход» для совершения остальных циклов в четырехтактном двигателе. При увеличении числа цилиндров относительная масса маховика уменьшается, но это происходит из-за изменения числа рабочих ходов за один оборот коленвала, так как в работе участвуют большее количество поршней. В идеале, если довести количество рабочих цилиндров до бесконечности, то маховик вообще не понадобится.
  2. Есть специалисты, которые рекомендуют ставить завихрители воздуха во впускной системе. Но такие спецы не понимают, что при движении потока воздуха наблюдается турбулентный режим течения. Турбулентность по определению – это движение с вихревым потоком, что более 150 лет назад доказал Бернулли. Лишние помехи только сократят объем заряда воздуха и уменьшат мощность, что скажется и на экономичности двигателя.
  3. В последнее время появились и идеи подогревать воздух на впуске – мол, двигатель 406 инжектор прибавит в мощности. Но это неверно. Плотность заряда воздуха при нагревании и неизменном давлении снижается. Следовательно, снижается и его общее количество. А это ведет к тому, что падает давление при сгорании смеси, мощность вместо роста падает.
  4. Еще встречаются авторы, которые уже более сорока лет твердят о том, что во впускной тракт ЗМЗ 406 инжектор следует подавать капельками воду. Но вспомним, что конструкторы ищут пути разделить топливо и воду, чтобы процесс горения шел интенсивнее. Вода, попадая внутрь цилиндра при высокой температуре, начнет вызывать интенсивную коррозию. При сгорании топлива в отработавшем газе имеется окись углерода и водяной пар. Те, кто эксплуатирует моторы довольно давно, знают, что двигатель ЗМЗ 406 не нуждается в использовании путей ухудшающих его надежность.
  5. Еще появлялась группа «специалистов», которые рекомендуют оптимизировать двигатель заменой гидронатяжителя цепи. Они ратуют за установку электронатяжителя, при этом схему порочного устройства у них следует выкупать за немалые деньги. Это уже абсурд – платить за то, чтобы угробить силовую установку.

Поэтому, слушая советы разных специалистов, следует помнить, что конструкторы на ЗМЗ разбираются в своем деле гораздо лучше обывателей. Они не зря отказываются от многих идей, которые испортят двигатель.

Характерные неисправности УМЗ-4216

Характерные неисправности двигателя УМЗ-4216 в сравнении с двигателем ЗМЗ-405 определяются их малым количеством. Главным превосходящим преимуществом при эксплуатации двигателей УМЗ и ЗМЗ на газе является устойчивость к прогоранию клапанов перед ЗМЗ-405. Показатель устойчивости к прогоранию при использовании газового топлива (пропан, метан) сводится практически к нулю на УМЗ-4216, в то время как на двигателе ЗМЗ-405 вероятность прогорания составляет ориентировочно 70%, что создает владельцу атмосферу непредвиденных затрат на ремонт и простой автотранспорта.

Одной из важных характерных неисправностей 4216 является «троение» двигателя, связанное с некорректными тепловыми зазорами клапанов и решается это элементарным регулированием. В случае установленных гидрокомпенсаторов неисправность «троения» устраняется регулированием положения плунжеров, чисткой гидрокомпенсаторов, заменой их новыми или переходом на штанги без их наличия.

Остальные неисправности типовые – это низкое давление топлива, износ свечей зажигания и высоковольтных проводов и т.д.

Закончили осмотр, приступаем к силовым упражнениям

Для начала снимаем защиту двигателя и брызговик. Сливаем антифриз и масло из двигателя. Снимаем верхний патрубок радиатора.

Отсоединяем все мешающие патрубки.

Убираем в сторону жгут проводов. Запоминаем или зарисовываем расположение разъемов на катушках зажигания.

Головкой на 12 отворачиваем восемь болтов по кругу держащих клапанную крышку и снимаем последнею.

Пока натянут сервисный ремень, ослабляем три болта на 10 шкива помпы.

Ослабляем болт на 13, натяжного ролика и откручивая болт на 10 ослабляем натяжение ремня вспомогательных агрегатов.

Снимаем сервисный ремень, ролик и шкив насоса охлаждающей жидкости.

Отворачиваем четыре винта верхней крышки ГРМ и снимаем последнею.

Снимаем генератор вмести с треугольной пластиной.

Откручиваем болт на 10 датчика положения коленвала.

Убираем датчик в сторону, что бы не мешал.

Головкой на 36 за болт шкива проворачиваем коленчатый вал по часовой стрелки до момента, когда метки на распределительных валах будут указывать на верхнею мертвую точку.

Метка на распредвале впускных клапанов должна оказаться на уровне верхней кромки головки блока цилиндров.

Аналогично для распредвала выпускных клапанов.

Откручиваем болт шкива коленчатого вала, предварительно застопорив коленвал. Для этого, помощник в салоне включает пятую передачу и изо всех сил жмет на тормоз, а мы в это время легким движением руки с использованием метровой трубы и головки на 36 отворачиваем болт. Снимаем шкив коленвала, придется помучится, поскольку сидит на валу он плотно.

Ослабляем хомуты патрубков помпы.

Шестигранником на 6 откручиваем четыре винта с передней стороны помпы и ключом на 12 один с задней стороны и снимаем насос охлаждающей жидкости.

Откручиваем два болта крышки верхнего гидронатяжителя. Поскольку натяжитель в разряженном состояние он будет давить на крышку, придерживаем ее что бы не выскочила.

Снимаем крышку и сам гидронатяжитель.

Аналогично и нижнем.

Откручиваем шесть болтов на 14 усилителя и снимаем его. Под ним спрятались гайки крепления масленого поддона.

Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а так же все что держит масленый поддон (11 винтов и 4 гайки).

Поддон опускается вниз примерно на два сантиметра, дальше не дает балка. Но это хватает что бы вытащить старую прокладку и вспоминая добрыми словами инженеров из Горькова отчистить прилегающие поверхности перед установкой новой прокладки.

Вот такая страшная картина предстает перед нашим взором.

Теперь снимаем нижнею крышку ГРМ.

Шестигранником откручиваем винты верхнего успокоителя и снимаем его.

Аналогично со вторым. Снимется он вместе с цепью.

На распределительных валах есть специальный квадрат под ключ на 30, для того что бы можно было держать валы при откручивании болта звездочки. Ключом на 30 держим валы и на 17 откручиваем звездочки распредвалов.

Снимаем звездочки распределительных валов и цепь с успокоителем.

Шестигранником отворачиваем крепление натяжителя цепи и снимаем его. Аналогично с нижнем.

Отгибаем края стопорной пластины и ключом на 12 отворачиваем болты крепления звездочки промежуточного вала. Снимаем ее вместе с цепью. После чего шестигранником откручиваем два болта нижнего успокоителя и снимаем его.

Снимаем стопорное кольцо и звездочку коленчатого вала. На фото кольцо немного сдвинуто для наглядности.

Для этого лучше всего подойдет двулапый съемник.

А вот и секрет почему мы меняем комплектом. Если посмотреть на звездочки сразу видно разницу, так что старая цепь не подойдет под новые звезды и наоборот.

Теперь, когда все что нам мешало демонтировано можно отмыть все снятые детали и блок цилиндров, хотя бы спереди.

Идентификация грм, цепи и звезд

Визуальный осмотр это хорошо и подчас он дает результат. По фото все ясно и понятно, но когда вскрываешь клапанную крышку, понять какие перед тобой звезды не представляется возможным. Поскольку производителей ГРМ у нас великое множество, а если еще прибавить братьев китайцев, то вообще завались, у каждого «свой стандарт» по шестерням. Нельзя не брать в расчет ушатанность станков, полную амортизацию оборудования, и качество материала. Поэтому очень часто «остроносые звезды» евро-3, выглядят как евро-2. Примеров множество. Самый надежный вариант, это промер ролика цепи. Инструмент обычный штангенциркуль, с точностью до 0.05мм, этой точности вполне достаточно.

Диаметр ролика цепи евро-3. Втулочно роликовая цепь

Статья рецензирована и дополнена Игорем Медведевым (Родос-М).

идентификация ГРМ

Tagged on: двигатель змз механизм грм

«Неубиваемый»: история успеха двигателя ЗМЗ-406

Я много писал о наших российских двигателях и у некоторых моих читателей может сложиться неверное впечатление, что в России моторы делать не умеют. Да с дизелями есть проблемы, но я расскажу об одном бензиновом двигателе, который без проблем может пройти 500 и более тысяч километров — это ЗМЗ-406 . Сразу оговорюсь, многое зависит от кривой сборки и банального брака комплектующих и это мы оставим за скобками.

История

История 406-го мотора начинается в конце 80-х годов, когда ЗМЗ приступает к проектированию перспективной линейки 4-цилиндровых двигателей, в которую входили как бензиновые, так и дизельные агрегаты. Двигатель создавался с учетом самых последних тенденций в моторостроении: 16-клапанная ГБЦ, микропроцессорный блок управления, инжекторная система питания, были заложены в конструкцию изначально. Как и ресурс, для обеспечения которого использовался чугунный блок цилиндров, цепной привод ГРМ и гидротолкатели клапанов. Причем блок возможно было расточить на 2 ремонтных размера, а коленвал поддавался шлифовке на 3 размера.

Первый прототип под названием ЗМЗ-406.10 был создан в 1989 году. В те времена ЗМЗ и ГАЗ, тесно сотрудничали и Горьковский завод рассчитывал получить 406-ой в свои перспективные ГАЗель и Волгу 3105.

К 1991 мотор прошел необходимые испытания и был готов к опотно-промышленному производству, но помешал распад страны. В новых все более ухудшающихся экономических условиях, в 1992 году заводу все же удалось отправить в ОПП первую установочную партию двигателей.

В 1993 году начинается мелкосерийная сборка моторов. Через год, ЗМЗ-406 прописывается под капотом Волги ГАЗ-3102, а в 1995 Газели. Причем первоначально моторы оснащались карбюратором, а не впрыском. В том же году, ЗМЗ создает несколько модификаций двигателя, отличающихся системой питания и форсировкой.

В 1996 году производство ЗМЗ-406 осуществляется на главном конвейере. Параллельно ведется работа над модернизацией двигателей, что потом приведет к появлению агрегатов ЗМЗ-405 и 409 .

Копирование

В истории 406-го нельзя не упомянуть о забавной байке, непонятно откуда появившейся и со временем перешедшей в разряд неопровержимых фактов. Она заключается в том, что ЗМЗ-406 якобы является полной копией шведского мотора SAAB В234i . Так вот, это полная ерунда. Кроме примерно равного рабочего объема в 2,3 литра, 16-клапанной ГБЦ и расположением свечи зажигания ровно по центу цилиндра, между этими моторами нет ничего общего. Отличается строение ГБЦ, ход поршня, степень сжатия, реализация масляной системы и многие другое. Более того, конструкторы ЗМЗ изначально заложили возможность увеличения рабочего объема, расположив цилиндры на значительном расстоянии друг от друга.

ЗМЗ-406 можно назвать надежным двигателем, в нем нет серьезных конструктивных просчетов, но есть немаленький запас прочности. При грамотной эксплуатации, моторы проходят более 500 тысяч км., а некоторые владельцы утверждают, что и 1 миллион без капитального ремонта. Не раз можно было наблюдать, как Газель с ЗМЗ-406 отправляется в пункт сбора металлолома, своим ходом.

Источник

Главные отличия двух моделей

• 406-й двигатель был по-старинке карбюраторным. В 405-м применяется инжектор. Эта система позволяет легко заводить автомобиль и экономнее расходует топливо. Впрочем, карбюратор на 406-м был весьма надежен и легко ремонтировался. • Объем и мощность (как мы уже писали выше). При одинаковых оборотах 405-й двигатель мощнее 406-го. • Цилиндры 406-го мотора были 92 мм в диаметре. У 405-го этот показатель составляет 95,5мм. • На блоке 405-го двигателя есть специальные 2-миллиметровые прорези между цилиндрами. Они способствуют лучшему охлаждению, но при этом стенка цилиндров легче подвержена деформации. В 406-м проблема решалась по-другому, и такой беды не возникало.

Хотя двигатель 406 не выпускается уже более 10-ти лет, машины на нем успешно ездят, а в среде автомобилистов не утихают споры о том, какой же их этих двух двигателей лучше. Известно, что 406-й намного реже ломается. Однако против удобства инжектора тоже сложно найти аргументы.

Объективно, оба двигателя уже мало подходят для решения современных бизнес-задач. Поэтому, если ваша ГАЗель все чаще и чаще требует ремонта, подумайте о тотальной замене мотора на более надежный агрегат.

Обзор неисправностей и способы их ремонта

В силу конструкционных особенностей мотор ЗМЗ 406 гнет клапана только при перескакивании цепи. Причем, повреждаются они друг о друга (впускные и выпускные при одновременном подъеме), а не о поршни. При обрыве цепи такой неприятности не случится.

Поскольку устройство ДВС частично скопировано с СААБ, а частично сохранена конструкция ЗМЗ 402, для него характерны неисправности:

Высокие обороты ХХ 1)поломка датчиков

2)нет контакта регулятора ХХ

3)порваны шланги картерной вентиляции

1)замена датчиков

2)восстановление контакта

3)замена шлангов

Отказ цилиндра 1)неисправность ЭБУ

2)выход из строя катушки

3)пробой наконечника свечи

4)поломка форсунки

1)замена блока управления

2)ремонт катушки

3)замена наконечника

4)ремонт/замена форсунки

Неустойчивая работа ДВС 1)подсос воздуха

2)вода в топливном баке

1)восстановление герметичности, замена прокладок

2)слив бензина, просушивание бака

Мотор не запускается 1)выход из строя системы зажигания

2)нарушена подача топлива

1)замена катушки, контакта

2)замена фильтра, клапана редукционного, регулировка фаз, замена топливного насоса

Неисправности и ремонт двигателя Волга/Газель ЗМЗ-406

Двигатель ЗМЗ-406 преемник классического ЗМЗ-402, абсолютно новый мотор (пусть и сделан с оглядкой на Saab B-234), в новом чугунном блоке, с верхним расположением распредвалов, последних теперь два и, соответственно, мотор 16 клапанный. На 406-м появились гидрокомпенсаторы и возня с постоянной регулировкой клапанов вам не грозит. В приводе ГРМ используется цепь, которая требует замены раз в 100.000 км, на деле же, ходит более 200тыс., а иногда и до 100 не доезжает, поэтому раз в 50 тыс км нужно контролировать состояние цепи, успокоителей и гидронатяжителей, натяжители, обычно, очень низкого качества. Несмотря на то, что мотор простой, без изменяемых фаз газораспределения и прочих современных технологий, для ГАЗа, это большой прогресс, по отношению к 402-му движку.

Модификации двигателя ЗМЗ 406

1. ЗМЗ 4061.10 — карбюраторный двигатель, СЖ 8 под 76-й бензин. Используется на Газелях. 2. ЗМЗ 4062.10 — инжекторный двигатель. Основная модификация, используется на Волгах и Газелях. 3. ЗМЗ 4063.10 — карбюраторный двигатель, СЖ 9.3 под 92-й бензин. Используется на Газелях.

Неисправности двигателей ЗМЗ 406

1. Гидронатяжители цепи ГРМ. Он имеет свойство заклинивать, вследствии чего не обеспечивается отсутствие колебаний, возникает шум цепи, с последующим разрушением башмака, перескакиванием цепи, возможно даже ее разрушение. В данном случае у ЗМЗ-406 есть преимущество, он не гнет клапана. 2. Перегрев ЗМЗ-406. Нередкая проблема, обычно виноват термостат и забитый радиатор, проверьте еще количество охлаждающей жидкости, если все в порядке, тогда ищите воздушные пробки в системе охлаждения. 3. Высокий расход масла. Обычно дело в маслосъемных кольцах и сальниках клапанов. Вторая причина это лабиринтный маслоотражатель с резиновыми трубками для маслоотвода, если между крышкой клапанов и пластиной лабиринта есть щель, то здесь и уходит масло. Крышка снимается, промазывается герметиком и проблем нет. 4. Провалы тяги, неравномерный ХХ, все это умирающие катушки зажигания. На ЗМЗ-406 это нередкость, меняйте и мотор полетит. 5. Стук в двигателе. Обычно в 406-ом стучат гидрокомпенсаторы и просятся на замену, ходят они, примерно, 50.000 км. Если же не они, тогда вариантов масса, от поршневых пальцев, до поршней, шатунных вкладышей и т.д., вскрытие покажет. 6. Двигатель троит. Смотрите свечи, катушки, меряйте компрессию. 7. ЗМЗ 406 глохнет. Дело, чаще всего, в ВВ проводах, датчике коленвала или РХХ, проверяйте.

Кроме того, постоянно глючат датчики, электроника низкого качества, случаются проблемы с бензонасосом и т.д. Несмотря на это, ЗМЗ 406 это гигантский шаг вперед (по сравнению с ЗМЗ-402 устаревшей конструкции), мотор стал более современным, ресурс никуда не делся и по прежнему, при адекватном обслуживании, своевременном замене масла и спокойной манере вождения, может превысить 300 тыс.км. В 2000 году, на базе ЗМЗ-406 был разработан двигатель ЗМЗ-405, а попозже появился 2.7 литровый ЗМЗ-409, о нем отдельная статья.

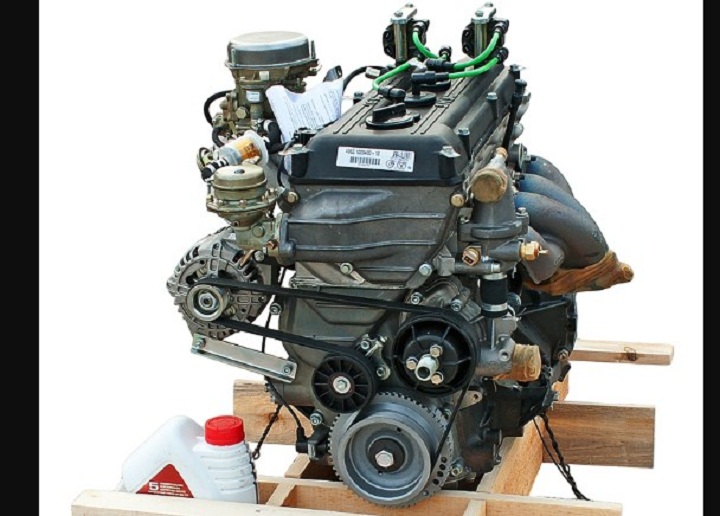

Различия в карбюраторных и инжекторных «3M3-406»

В карбюраторных «3M3-406» использовались карбюраторы модели «К-151». Увеличение степени сжатия до 9,3 (вместо 8,2 на двигателе модели «3M3-402») за счёт камеры сгорания с центральным расположением свечи; применение системы распределённого (поочередного, в соответствии с порядком работы цилиндров) впрыска топлива во впускную трубу электромагнитными форсунками, вместо карбюраторного питания, обеспечило повышение мощности и максимального крутящего момента, по сравнению с 402-м мотором и карбюраторным «3M3-406». А также одновременно способствовало снижению расхода топлива и уменьшению токсичности отработанных газов.

Для укрепления надёжности моторов «3M3-406» после перехода на инжектор, в условиях эксплуатации при бо́льшей мощности и бо́льших оборотов коленвала на моторе и был внедрён чугунный блок цилиндров без вставных гильз, имеющий высокую жёсткость и более стабильные зазоры в парах трения; ход поршня снизили с 92 мм до 86 мм, уменьшили вес поршня и поршневого пальца, применили более качественные материалы для коленвала, шатунов, болтов шатунов, поршневых пальцев и прочих деталей.

Конструкция привода распределительных валов двигателя – цепная двухступенчатая, с автоматическими гидравлическими натяжителями цепей; в клапанном механизме внедрены гидротолкатели, которые избавляют от надобности в регулировке зазоров.

Применение гидравлических устройств, внушительная степень форсировки двигателя «3M3-406» подразумевают высокое качество очистки моторного масла. Поэтому в моторе используется полнопоточный масляный фильтр с дополнительным фильтрующим элементом, который исключает попадание неочищенного масла в двигатель при запуске холодного двигателя, и при засорении основного фильтрующего элемента.

Привод вспомогательных агрегатов (водяного насоса и генератора) осуществляется более надёжным плоским поликлиновым ремнём.

На двигателях«3M3-406» использовано диафрагменное сцепление с так эллипснонавитыми накладками ведомого диска. Такая конструкция отличается значительной износостойкостью и исключительной долговечностью.

Комплексная система управления включает ещё и также функции управления системой зажигания, позволяя чрезвычайно точно дозировать подачу топлива, корректировать угол опережения зажигания, в том числе и  по параметру детонации, при изменяющихся режимах работы мотора. Это позволяет обеспечить оптимальные мощностные, экономические и токсические показатели.
